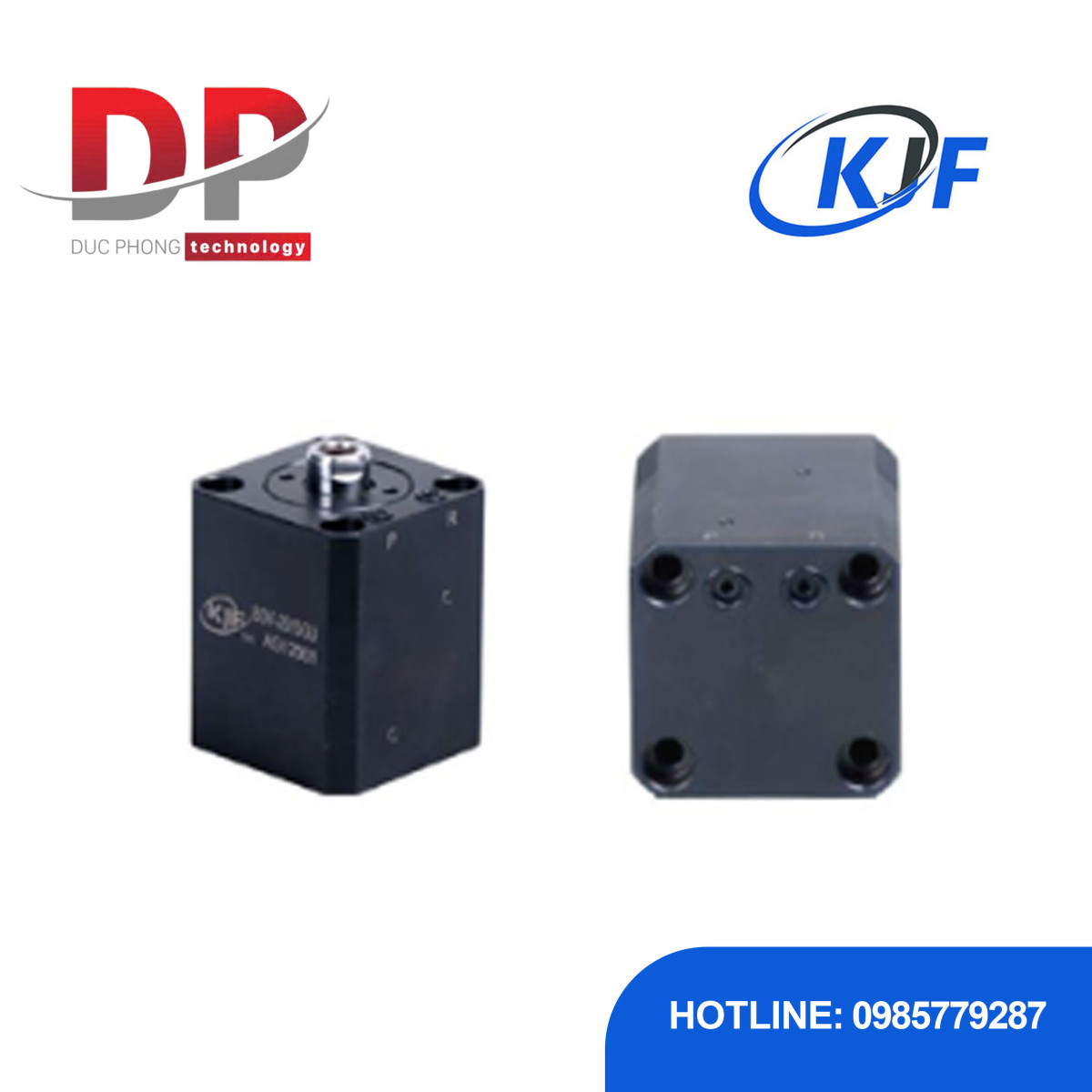

Kẹp khối thủy lực loại Đẩy/Kéo Dạng Đứng Lắp Gioăng KJF BDV-G

Click vào hình để phóng to

Kẹp khối thủy lực loại Đẩy/Kéo Dạng Đứng Lắp Gioăng KJF BDV-G

Mã sản phẩm: KJF BDV-G

Danh mục: Đầu kẹp thủy lực

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Đang tải

Hình	Mã hàng	Mô tả	Giá bán (vnđ)	Số lượng

ĐẶC ĐIỂM NỔI BẬT

Đặc điểm sản phẩm:

Là loại Kẹp Khối (Block Clamp) tác động kép (Double-acting), thực hiện cả chức năng Đẩy (Push) và Kéo (Pull) theo phương thẳng đứng.

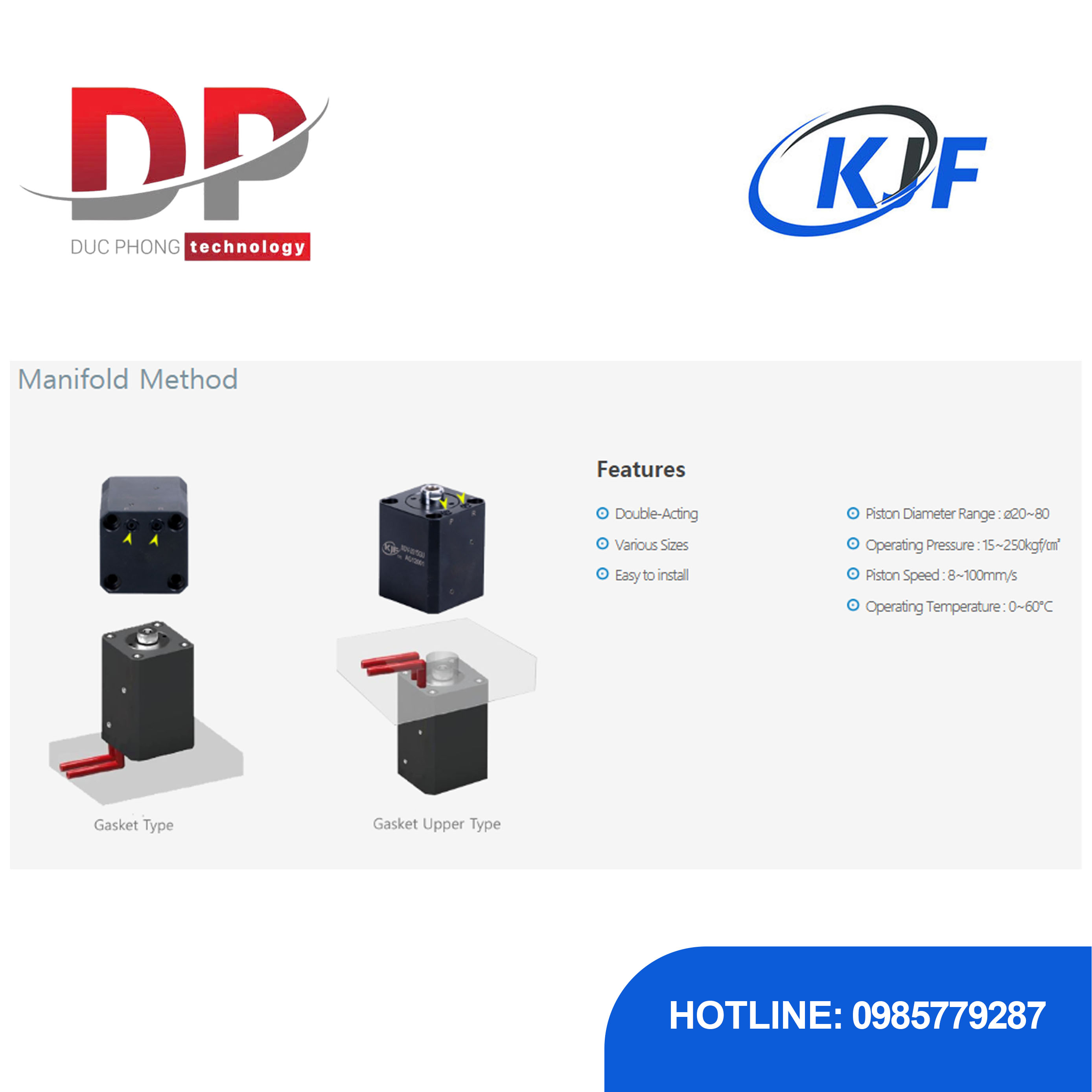

Phương pháp Lắp Gioăng (Gasket Type/Manifold Method): Được thiết kế đặc biệt để lắp trực tiếp vào tấm Manifold (tấm chia dầu), giúp loại bỏ đường ống ngoài, tối ưu hóa không gian, và đơn giản hóa việc lắp đặt.
Độ cứng cao và hiệu suất cao: Cung cấp lực kẹp tối đa lên đến 12.55 Tấn (tương đương 12,550 kgf) khi đẩy (Push) (@250kgf/㎠ cho BDV-80xxG), đảm bảo độ cứng ổn định khi kẹp phôi.
Phạm vi áp suất cực rộng: Có thể hoạt động trong dải áp suất rất cao từ 15 ~ 250 kgf/㎠.
Tốc độ vận hành nhanh: Có tốc độ piston cao (8 ~ 100 mm/s) giúp tăng năng suất cao.
Kích thước đa dạng (Various Sizes): Dải đường kính piston rộng từ ø20 đến ø80, dễ dàng lựa chọn theo yêu cầu lực kẹp.
Dòng sản phẩm: BDV-G (BLOCK CLAMP - Double-acting, Vertical Gasket type).
Loại vận hành: Thủy lực (Oil), tác động kép (Double-acting - Đẩy/Kéo).
Phương pháp lắp đặt: Lắp Gioăng/Manifold (Manifold Method), dạng đứng (Vertical Type).
Dải áp suất vận hành: 15 ~ 250 kgf/㎠.
Dải nhiệt độ vận hành: 0 ~ 60 độ C.
Tốc độ Piston (Piston Speed): 8 ~ 100 mm/s.
Đường kính Piston (Piston Dia.): ø20 ~ ø80.
Hành trình (Stroke): Tùy thuộc vào mã sản phẩm (Ví dụ: BDV-2815G có Stroke 15mm, BDV-4050G có Stroke 50mm).

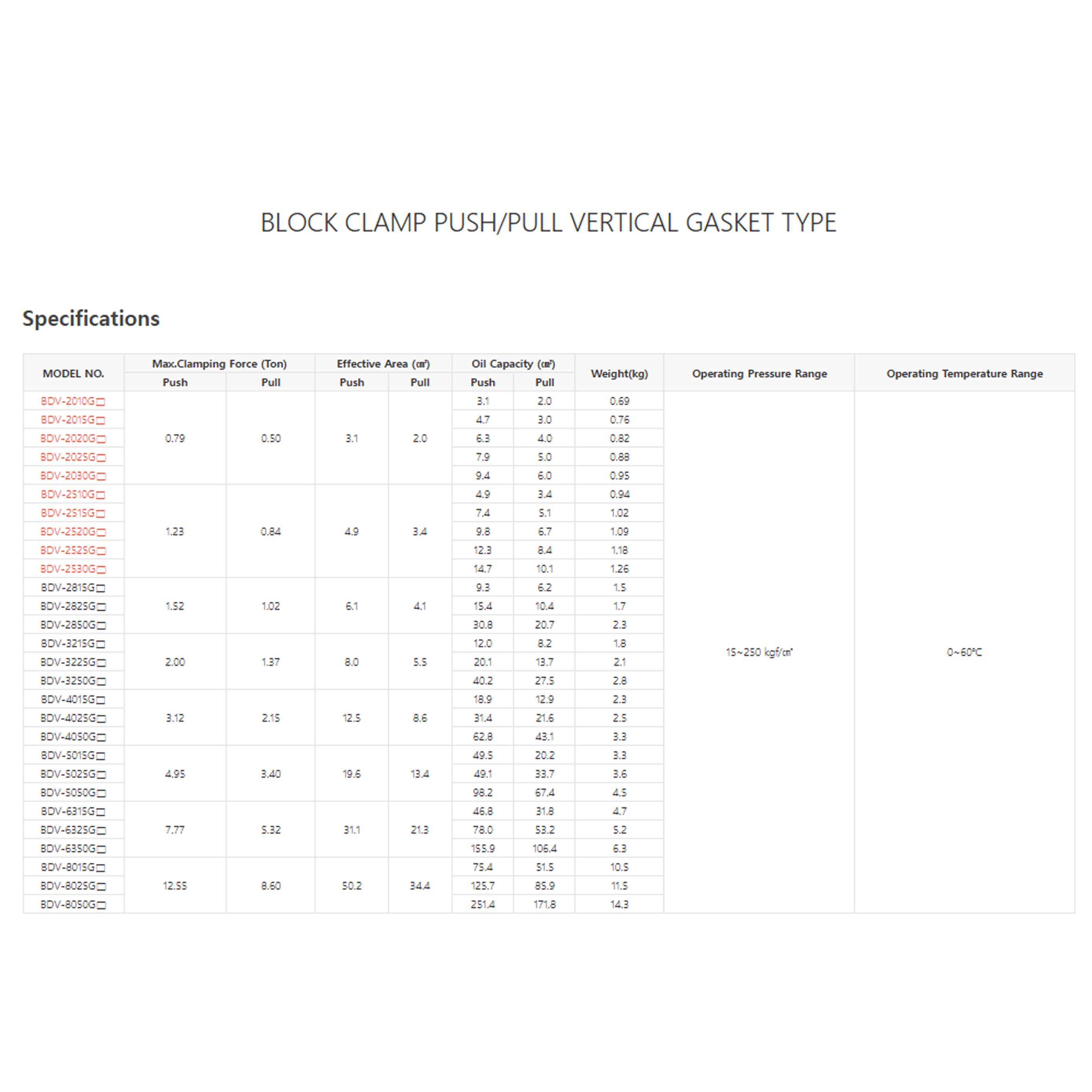

Mã ví dụ & Lực Kẹp Tối đa (@250kgf/㎠):
- BDV-2815G□: Đẩy 1.52 Tấn, Kéo 1.02 Tấn
- BDV-5050G□: Đẩy 4.95 Tấn, Kéo 3.40 Tấn
- BDV-80xxG□: Đẩy 12.55 Tấn, Kéo 8.60 Tấn

Thông tin sản phẩm

Thông tin mã sản phẩm

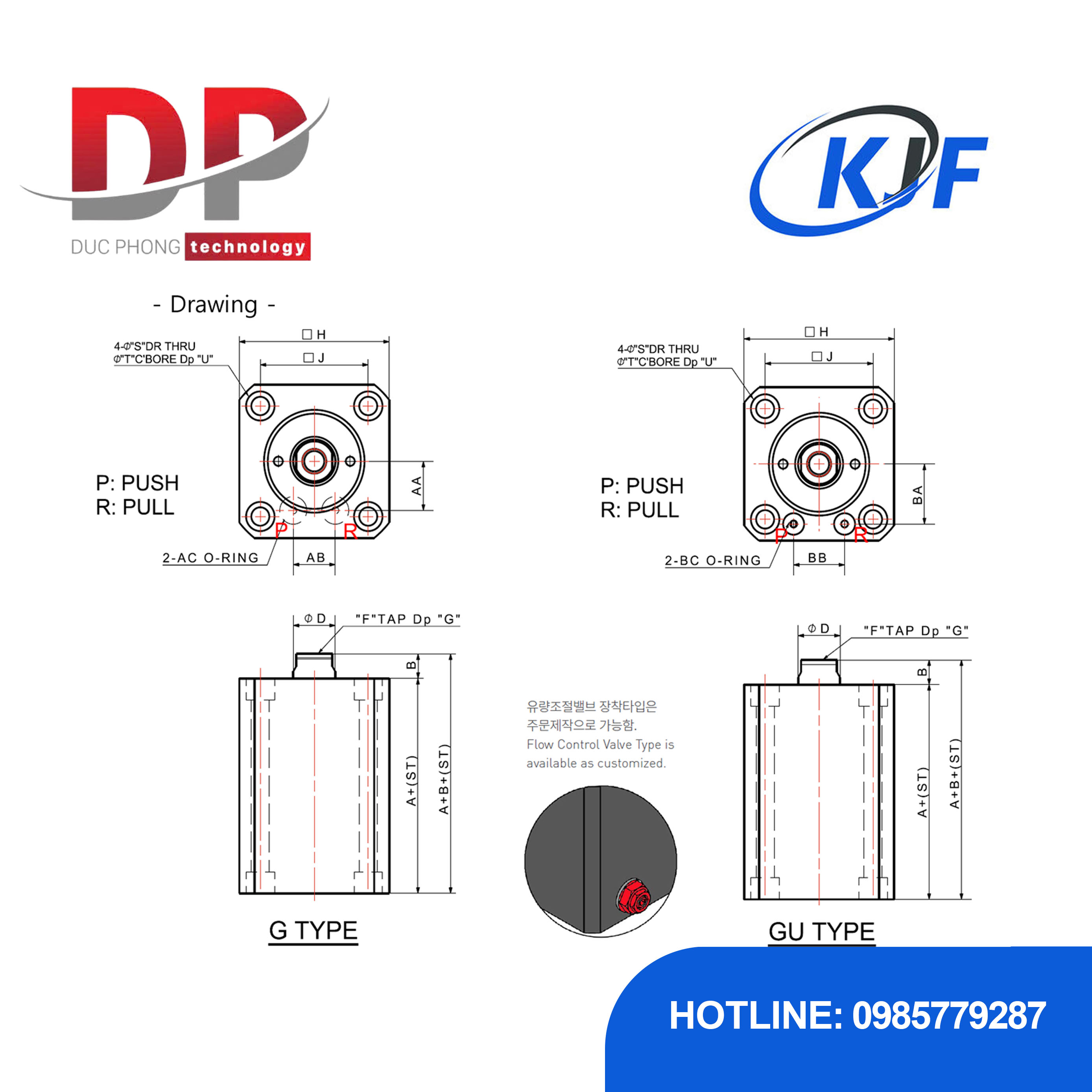

NO.	DIMENSIONS(mm)
NO.	A	B	øD	F	G	H	J	S	T	U	AA	AB	AC	BA	BB	BC	Pistondia.
BDV-20xxG□	43	8	ø12	M8x1.25P	16	44	30	5.5	9.5	7	13	10	P5	16.5	11	P4	ø20
BDV-25xxG□	45	8	ø14	M8x1.25P	16	50	36	5.5	9.5	5.5	16	14	P6	19.5	17	P4	ø25
BDV-28xxG□	50	8	ø16	M8x1.25P	12	56	42	5.5	9.5	5.5	17	16	P7	21	20	P5	ø28
BDV-32xxG□	54	10	ø18	M10x1.5P	15	62	47	6.6	11	6.5	20	20	P8	24	24	P6	ø32
BDV-40xxG□	55	10	ø22.4	M12x1.75P	20	70	52	9	14	9	24	20	P9	27.5	25	P6	ø40
BDV-50xxG□	60	10	ø28	M16x2.0P	25	80	58	11	17.5	11	28	20	P9	31.5	27	P6	ø50
