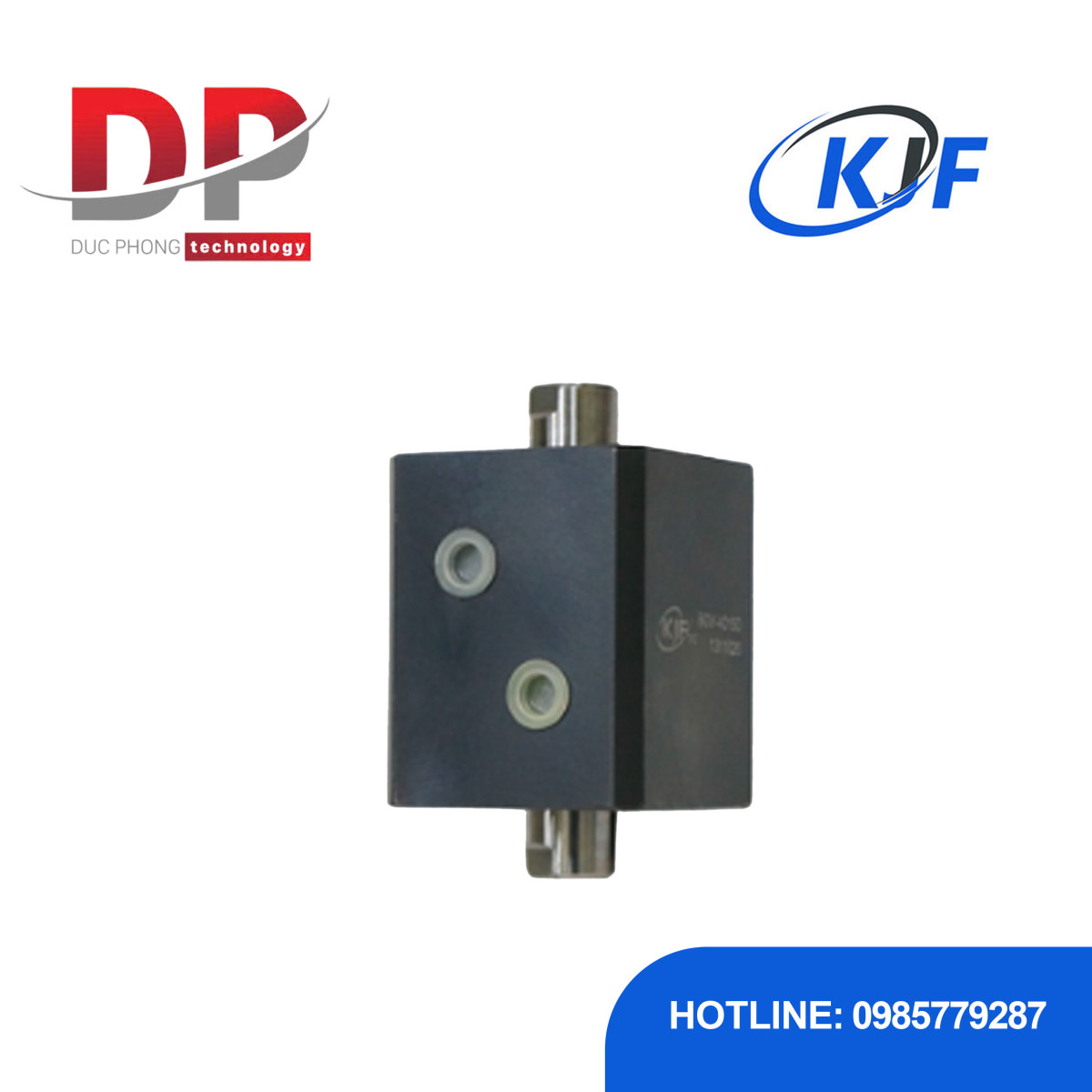

Kẹp khối thủy lực loại Đẩy/Kéo Dạng Đứng Thanh Piston Kép KJF BDV-D

Click vào hình để phóng to

Kẹp khối thủy lực loại Đẩy/Kéo Dạng Đứng Thanh Piston Kép KJF BDV-D

Mã sản phẩm: KJF BDV-D

Danh mục: Đầu kẹp thủy lực

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Đang tải

Hình	Mã hàng	Mô tả	Giá bán (vnđ)	Số lượng

ĐẶC ĐIỂM NỔI BẬT

Đặc điểm sản phẩm:

Là loại Kẹp Khối (Block Clamp) tác động kép (Double-acting) với thiết kế thanh piston kép (Double Rod Type), giúp tăng độ cứng ổn định và tuổi thọ.
Có khả năng thực hiện cả chức năng Đẩy (Push) và Kéo (Pull) theo phương thẳng đứng (Vertical Type).
Dễ dàng lắp đặt (Easy installation) nhờ thiết kế dạng khối và kết nối dầu đơn giản.
Độ cứng cao và hiệu suất cao: Cung cấp lực kẹp mạnh mẽ và vận hành ở dải áp suất rất cao từ 15 ~ 250 kgf/㎠.
Tốc độ vận hành nhanh: Có tốc độ piston cao (lên đến 100 mm/s) giúp tăng năng suất cao.
Phạm vi áp suất cực rộng: Hoạt động trong dải áp suất cao từ 15 ~ 250 kgf/㎠.

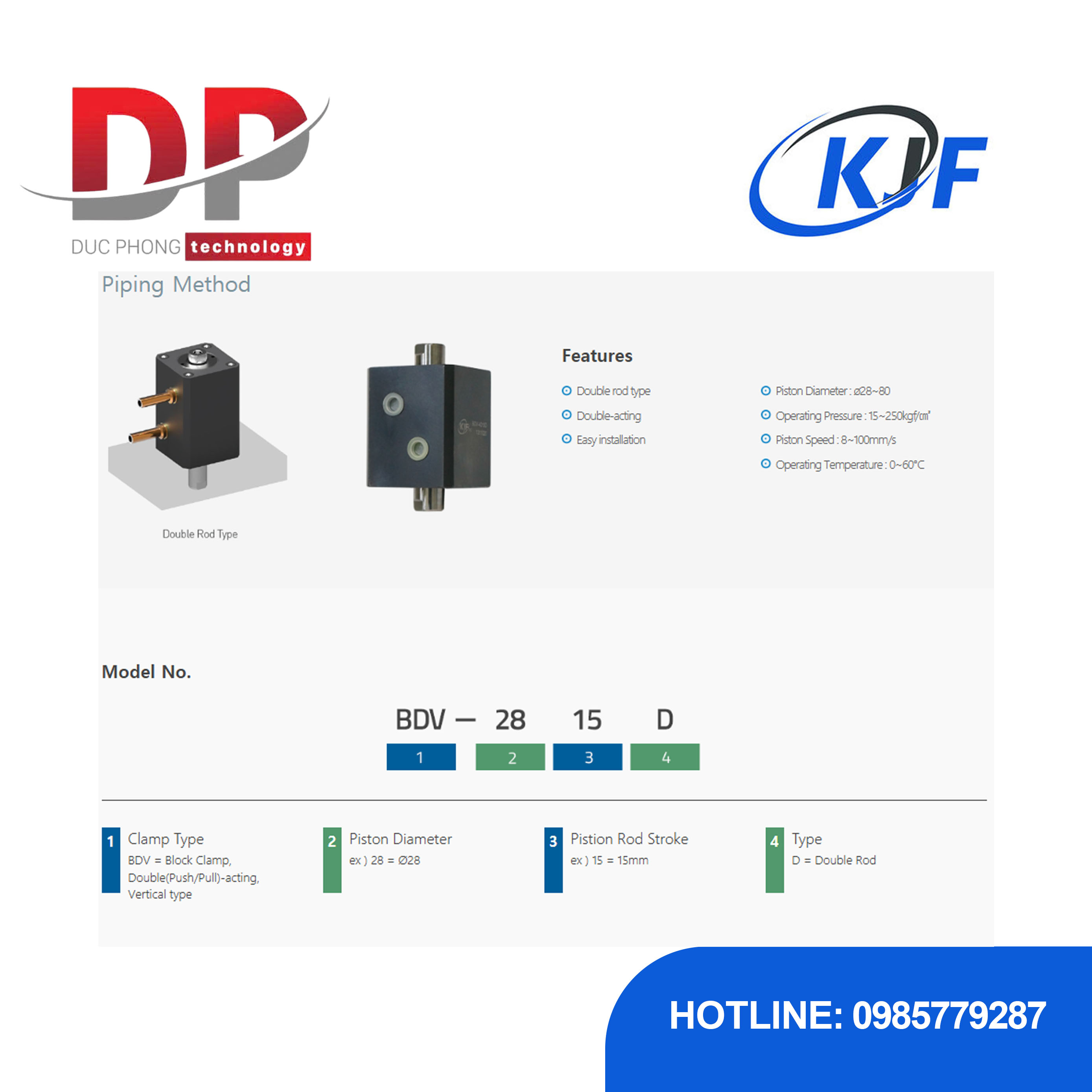

Dòng sản phẩm: BDV-D (BLOCK CLAMP - Double Rod, Vertical type).
Loại vận hành: Thủy lực (Oil), tác động kép (Double-acting - Đẩy/Kéo).
Dạng lắp đặt: Dạng Khối (Block Clamp), dạng đứng (Vertical Type), thanh piston kép.
Dải áp suất vận hành: 15 ~ 250 kgf/㎠.
Dải nhiệt độ vận hành: 0 ~ 60 độ C.
Tốc độ Piston (Piston Speed): 8 ~ 100 mm/s.
Đường kính Piston (Piston Dia.): ø28 ~ ø80.
Hành trình (Piston Rod Stroke): 15 ~ 50 mm.
Mã ví dụ & Lực Kẹp Tối đa (@250kgf/㎠):
- BDV-3215D: Kéo 1.37 Tấn (Stroke 15mm)
- BDV-5050D: Kéo 6.7 Tấn (Stroke 50mm)
- BDV-80xxD: Kéo 8.60 Tấn

Thông tin sản phẩm

Thông tin mã sản phẩm

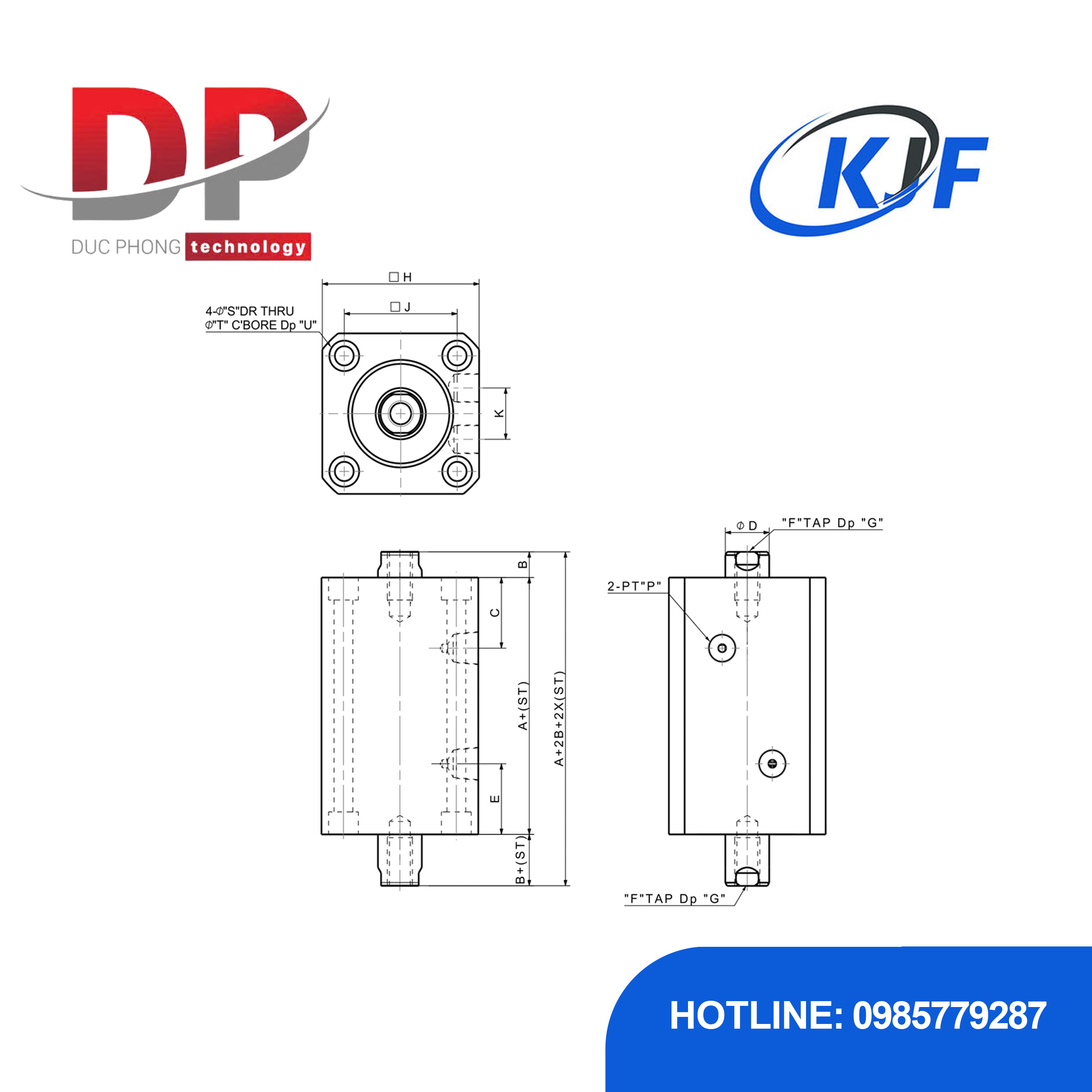

MODEL NO.	DIMENSIONS (mm)
MODEL NO.	A	B	C	øD	E	F	G	H	J	K	P	øS	øT	U	Piston dia.	2D	3D	PDF
BDV-2815D	61	8	23	16	23	M8 x 1.25P	12	56	42	16	1/8	ø5.5	ø9.5	5.5	ø28
BDV-2825D	61	8	23	16	23	M8 x 1.25P	12	56	42	16	1/8	ø5.5	ø9.5	5.5	ø28
BDV-2850D	61	8	23	16	23	M8 x 1.25P	12	56	42	16	1/8	ø5.5	ø9.5	5.5	ø28
BDV-3215D	68	10	26	18	26	M10 x 1.5P	15	62	47	20	1/4	ø6.6	ø11	7	ø32
BDV-3225D	68	10	26	18	26	M10 x 1.5P	15	62	47	20	1/4	ø6.6	ø11	7	ø32
BDV-3250D	68	10	26	18	26	M10 x 1.5P	15	62	47	20	1/4	ø6.6	ø11	7	ø32
BDV-4015D	70	10	27	22.4	27	M12x1.75P	20	70	52	20	1/4	ø9	ø14	9	ø40
BDV-4025D	70	10	27	22.4	27	M12x1.75P	20	70	52	20	1/4	ø9	ø14	9	ø40
BDV-4050D	70	10	27	22.4	27	M12x1.75P	20	70	52	20	1/4	ø9	ø14	9	ø40
BDV-5015D	75	10	29	28	29	M16 x 2.0P	25	80	58	20	1/4	ø11	ø17.5	11	ø50
BDV-5025D	75	10	29	28	29	M16 x 2.0P	25	80	58	20	1/4	ø11	ø17.5	11	ø50
BDV-5050D	75	10	29	28	29	M16 x 2.0P	25	80	58	20	1/4	ø11	ø17.5	11	ø50
BDV-6315D	82	13	31.5	35.5	31.5	M20 x 2.5P	33	94	69	20	1/4	ø14	ø20	13	ø63
BDV-6325D	82	13	31.5	35.5	31.5	M20 x 2.5P	33	94	69	20	1/4	ø14	ø20	13	ø63
BDV-6350D	82	13	31.5	35.5	31.5	M20 x 2.5P	33	94	69	20	1/4	ø14	ø20	13	ø63
BDV-8015D	92	17	33	45	33	M24 x 3.0P	33	114	86	30	3/8	ø16	ø23	16	ø80
BDV-8025D	92	17	33	45	33	M24 x 3.0P	33	114	86	30	3/8	ø16	ø23	16	ø80
BDV-8050D	92	17	33	45	33	M24 x 3.0P	33	114	86	30	3/8	ø16	ø23	16	ø80
