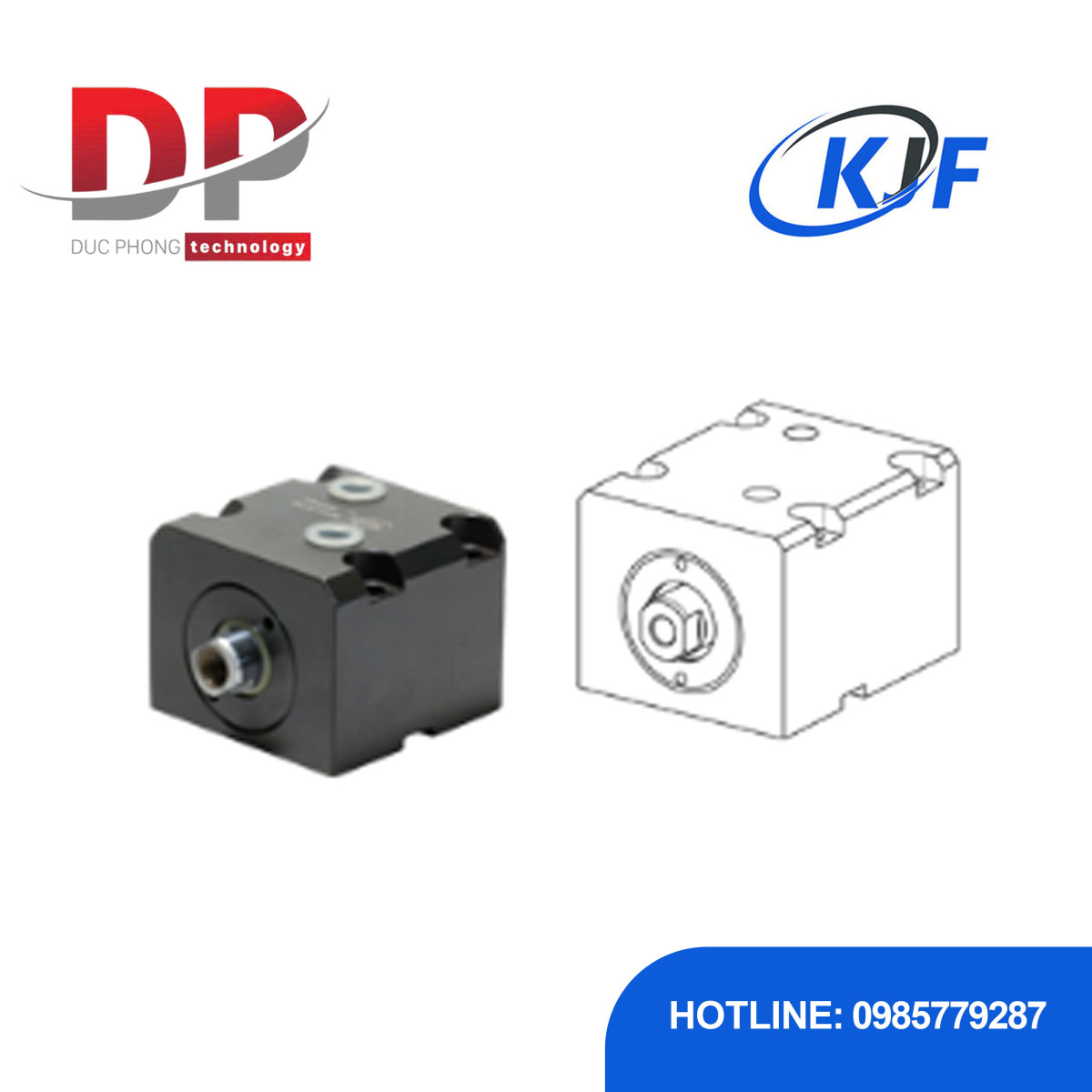

Kẹp khối thủy lực loại Đẩy/Kéo Dạng Ngang KJF BDH

Click vào hình để phóng to

Kẹp khối thủy lực loại Đẩy/Kéo Dạng Ngang KJF BDH

Mã sản phẩm: KJF BDH

Danh mục: Đầu kẹp thủy lực

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Đang tải

Hình	Mã hàng	Mô tả	Giá bán (vnđ)	Số lượng

ĐẶC ĐIỂM NỔI BẬT

Đặc điểm sản phẩm:

Là loại Kẹp Khối (Block Clamp) tác động kép (Double-acting), có khả năng thực hiện cả chức năng Đẩy (Push) và Kéo (Pull) theo phương ngang, tăng tính linh hoạt khi kẹp phôi ở các vị trí khác nhau.
Độ cứng cao và hiệu suất cao: Cung cấp lực kẹp tối đa lên đến 12.55 Tấn (tương đương 12,550 kgf) khi đẩy (Push) (@250kgf/㎠ cho BDH-80xx), đảm bảo độ cứng ổn định khi gia công.
Phạm vi áp suất cực rộng: Hoạt động trong dải áp suất rất cao từ 15 ~ 250 kgf/㎠.
Tốc độ vận hành nhanh: Có tốc độ piston cao (8 ~ 100 mm/s) giúp tăng năng suất cao.
Kích thước đa dạng (Various sizes): Dễ dàng lựa chọn theo yêu cầu về lực kẹp và hành trình.

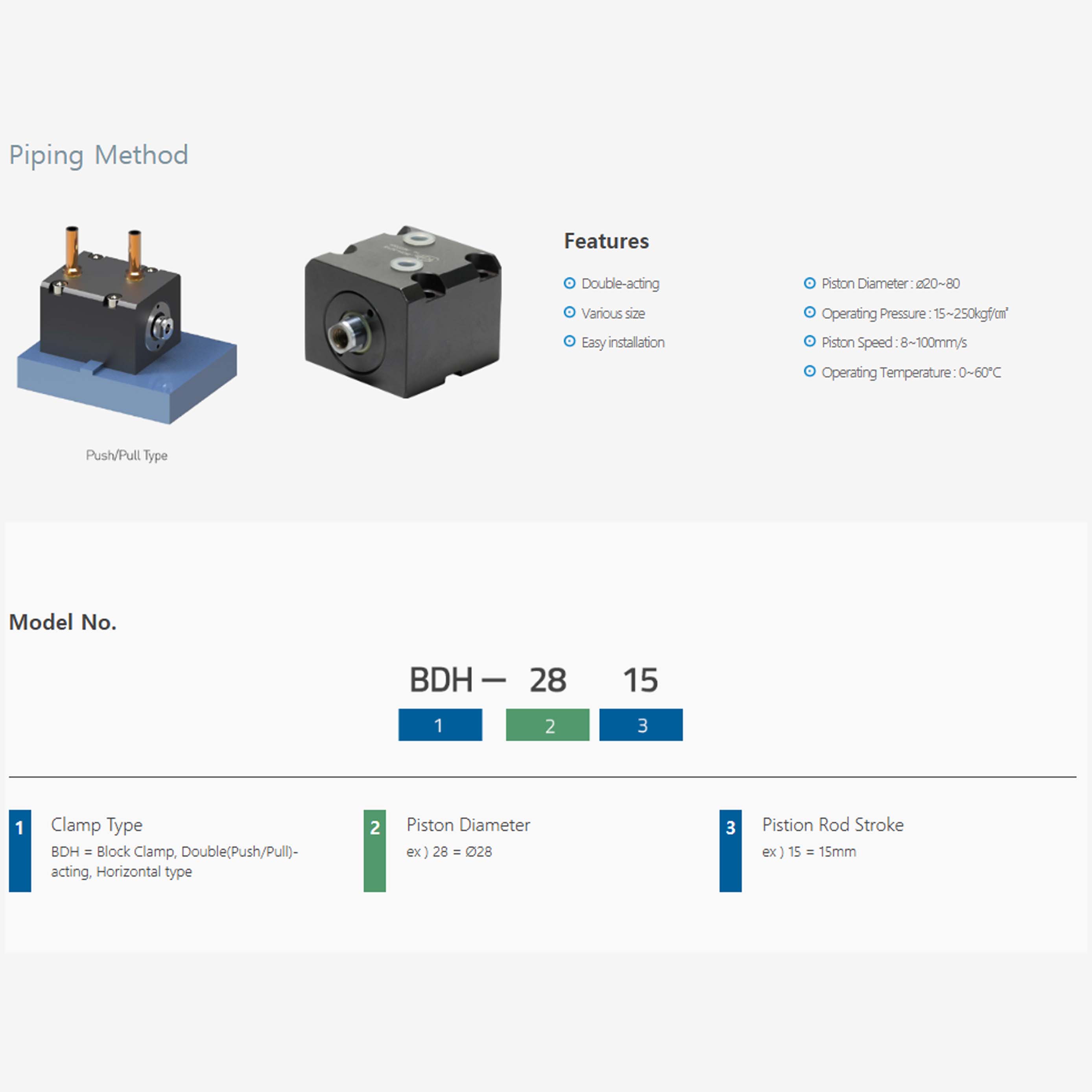

Lắp đặt đơn giản: Thiết kế dạng khối (Block) với phương pháp đi ống (Piping Method) giúp dễ dàng lắp đặt (Easy installation).
Dòng sản phẩm: BDH (BLOCK CLAMP - Double-acting, Horizontal type).
Loại vận hành: Thủy lực (Oil), tác động kép (Double-acting - Đẩy/Kéo).
Dạng lắp đặt: Dạng Khối (Block Clamp), dạng ngang (Horizontal Type), đi ống.
Dải áp suất vận hành: 15 ~ 250 kgf/㎠.
Dải nhiệt độ vận hành: 0 ~ 60 độ C.
Tốc độ Piston (Piston Speed): 8 ~ 100 mm/s.
Đường kính Piston (Piston Dia.): ø20 ~ ø125.
Hành trình (Piston Rod Stroke): 10 ~ 50 mm.

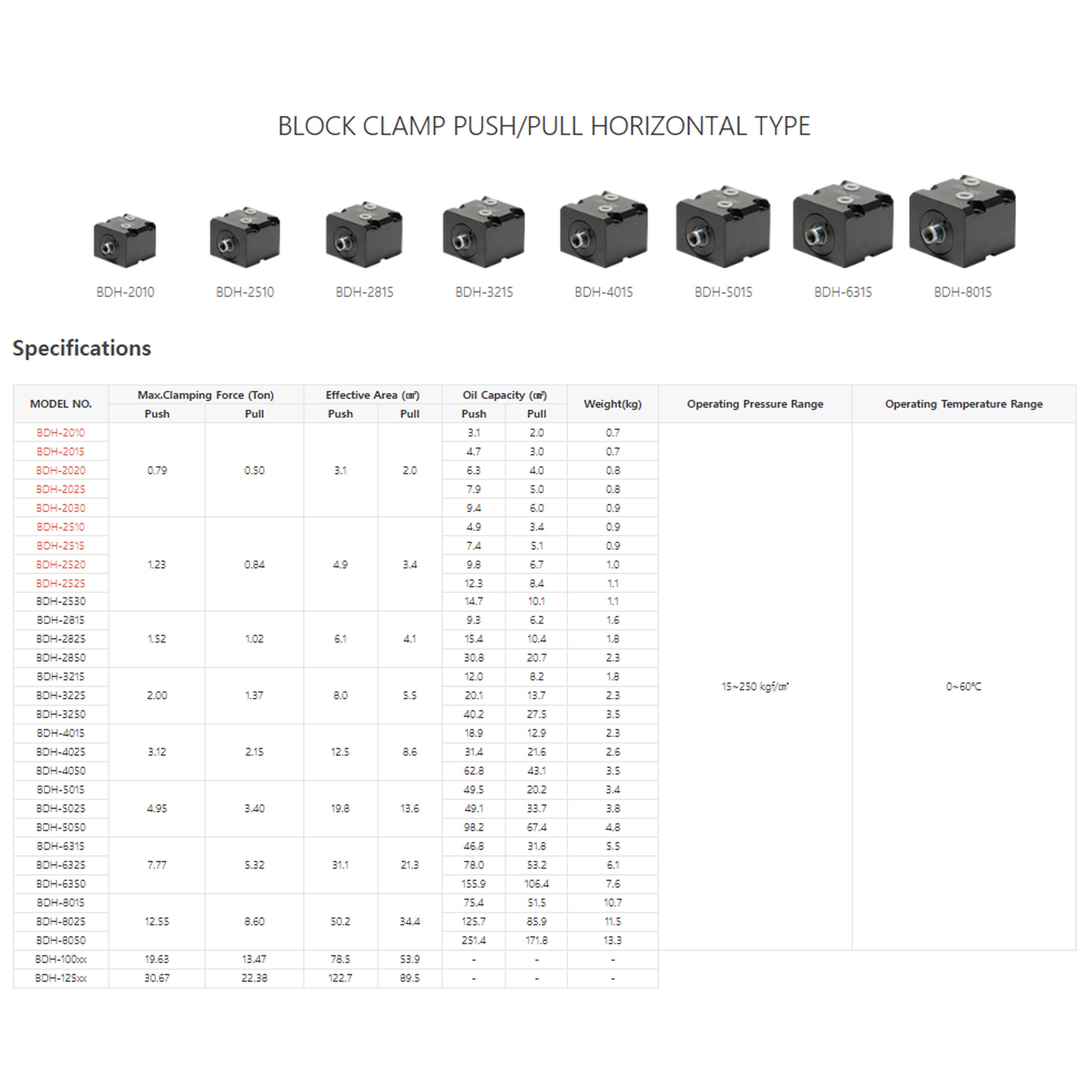

Mã ví dụ & Lực Kẹp Tối đa (@250kgf/㎠):
- BDH-2815: Đẩy 1.52 Tấn, Kéo 1.02 Tấn (Stroke 15mm)
- BDH-5050: Đẩy 4.95 Tấn, Kéo 3.40 Tấn (Stroke 50mm)
- BDH-80xx: Đẩy 12.55 Tấn, Kéo 8.60 Tấn

Thông tin sản phẩm

Thông tin mã sản phẩm

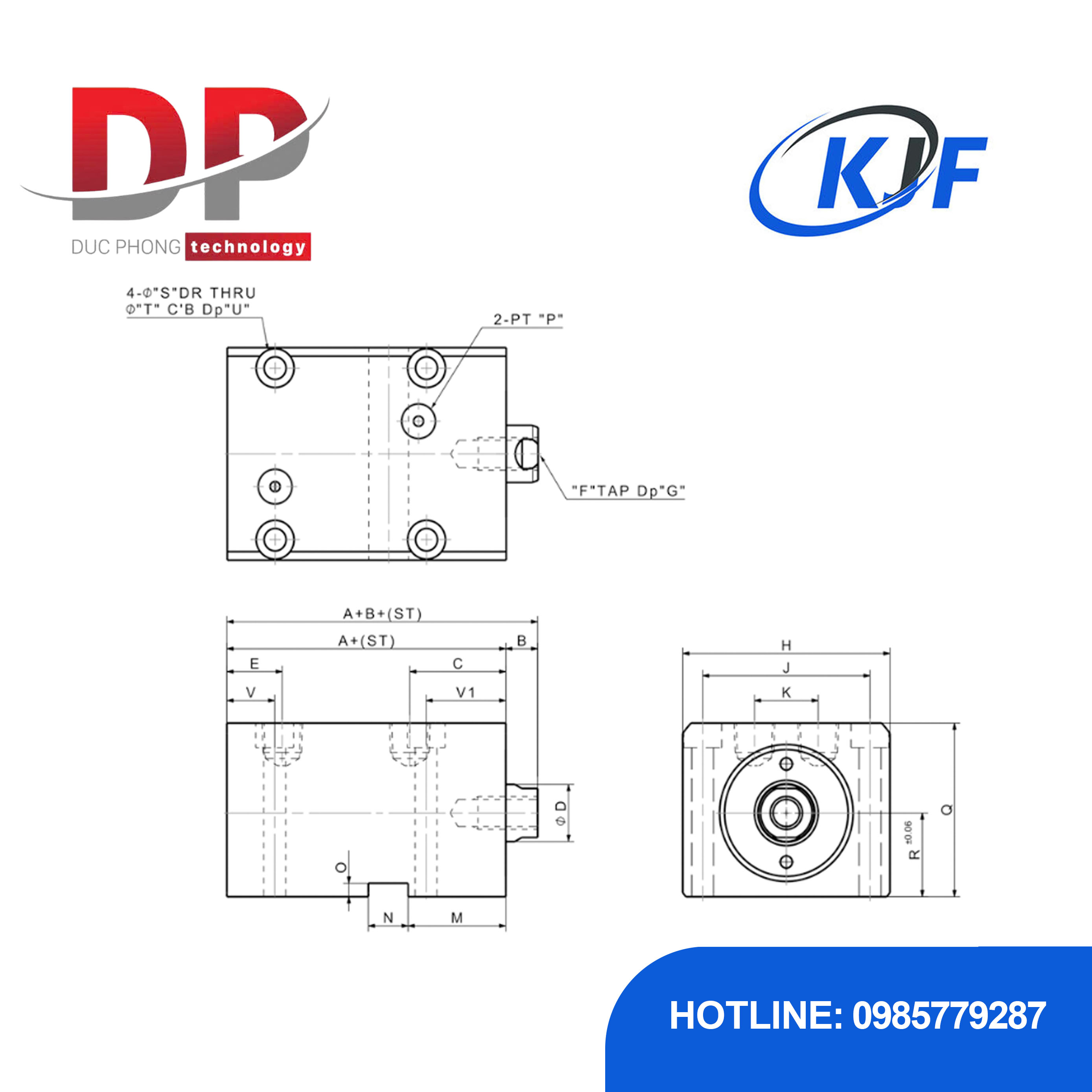

NO.	DIMENSIONS(mm)
NO.	A	B	C	øD	E	F	G	H	J	K	M	N	O	P	Q	R	øS	øT	U	V	V1	Pistondia.
BDH-2010	43	8	20.5	12	12	M8 x 1.25P	16	45	35	12	22.5	10	3.3	1/8	40	18	5.5	9.5	6	12	18	20
BDH-2015	43	8	20.5	12	12	M8 x 1.25P	16	45	35	12	22.5	10	3.3	1/8	40	18	5.5	9.5	6	12	18	20
BDH-2020	43	8	20.5	12	12	M8 x 1.25P	16	45	35	12	22.5	10	3.3	1/8	40	18	5.5	9.5	6	12	18	20
BDH-2025	43	8	20.5	12	12	M8 x 1.25P	16	45	35	12	22.5	10	3.3	1/8	40	18	5.5	9.5	6	12	18	20
BDH-2030	43	8	20.5	12	12	M8 x 1.25P	16	45	35	12	22.5	10	3.3	1/8	40	18	5.5	9.5	6	12	18	20
BDH-2510	45	8	22	14	12	M8 x 1.25P	16	52	42	16	24.5	10	3.3	1/8	42.5	20.5	5.5	9.5	6	12	20	ø25
BDH-2515	45	8	22	14	12	M8 x 1.25P	16	52	42	16	24.5	10	3.3	1/8	42.5	20.5	5.5	9.5	6	12	20	ø25
BDH-2520	45	8	22	14	12	M8 x 1.25P	16	52	42	16	24.5	10	3.3	1/8	42.5	20.5	5.5	9.5	6	12	20	ø25
BDH-2525	45	8	22	14	12	M8 x 1.25P	16	52	42	16	24.5	10	3.3	1/8	42.5	20.5	5.5	9.5	6	12	20	ø25
BDH-2530	45	8	22	14	12	M8 x 1.25P	16	52	42	16	24.5	10	3.3	1/8	42.5	20.5	5.5	9.5	6	12	20	ø25
BDH-2815	50	8	23	16	12	M8 x 1.25P	12	62	50	16	25	10	3.3	1/8	52	24	6.6	11	6.5	12	20	ø28
BDH-2825	50	8	23	16	12	M8 x 1.25P	12	62	50	16	25	10	3.3	1/8	52	24	6.6	11	6.5	12	20	ø28
BDH-2850	50	8	23	16	12	M8 x 1.25P	12	62	50	16	25	10	3.3	1/8	52	24	6.6	11	6.5	12	20	ø28
BDH-3215	54	10	26	18	12	M10 x1.5P	15	70	56	20	28	12	3.3	1/4	56	25	9	14	9	10	20	ø32
BDH-3225	54	10	26	18	12	M10 x1.5P	15	70	56	20	28	12	3.3	1/4	56	25	9	14	9	10	20	ø32
BDH-3250	54	10	26	18	12	M10 x1.5P	15	70	56	20	28	12	3.3	1/4	56	25	9	14	9	10	20	ø32
BDH-4015	55	10	27	22.4	12	M12x1.75P	20	80	62	20	28	12	3.3	1/4	64	29	11	17.5	11	12	20	ø40
BDH-4025	55	10	27	22.4	12	M12x1.75P	20	80	62	20	28	12	3.3	1/4	64	29	11	17.5	11	12	20	ø40
BDH-4050	55	10	27	22.4	12	M12x1.75P	20	80	62	20	28	12	3.3	1/4	64	29	11	17.5	11	12	20	ø40
BDH-5015	60	10	28	28	13	M16 x2.0P	25	94	74	20	29	14	3.8	1/4	74	34	14	20	13	13	20	ø50
BDH-5025	60	10	28	28	13	M16 x2.0P	25	94	74	20	29	14	3.8	1/4	74	34	14	20	13	13	20	ø50
BDH-5050	60	10	28	28	13	M16 x2.0P	25	94	74	20	29	14	3.8	1/4	74	34	14	20	13	13	20	ø50
BDH-6315	67	13	31.5	35.5	15	M20 x2.5P	33	114	90	20	31	16	4.3	1/4	89	42	16	23	16	15	20	ø63
BDH-6325	67	13	31.5	35.5	15	M20 x2.5P	33	114	90	20	31	16	4.3	1/4	89	42	16	23	16	15	20	ø63
BDH-6350	67	13	31.5	35.5	15	M20 x2.5P	33	114	90	20	31	16	4.3	1/4	89	42	16	23	16	15	20	ø63
BDH-8015	78	17	33	45	20	M24 x3.0P	33	142	114	30	32	20	4.9	3/8	109	52	18	26	18	20	20	ø80
BDH-8025	78	17	33	45	20	M24 x3.0P	33	142	114	30	32	20	4.9	3/8	109	52	18	26	18	20	20	ø80
BDH-8050	78	17	33	45	20	M24 x3.0P	33	142	114	30	32	20	4.9	3/8	109	52	18	26	18	20	20	ø80
BDH-100xx	88	20	42	56	23	M36x4.0P	40	164	134	46	40	20	5.0	3/8	133	65	20	31	20	23	26	ø100
BDH-125xx	102	25	43	65	25	M42x4.5P	45	196	164	52	40	20	5.0	1/2	163	80	21	31	22	23	26	ø125
