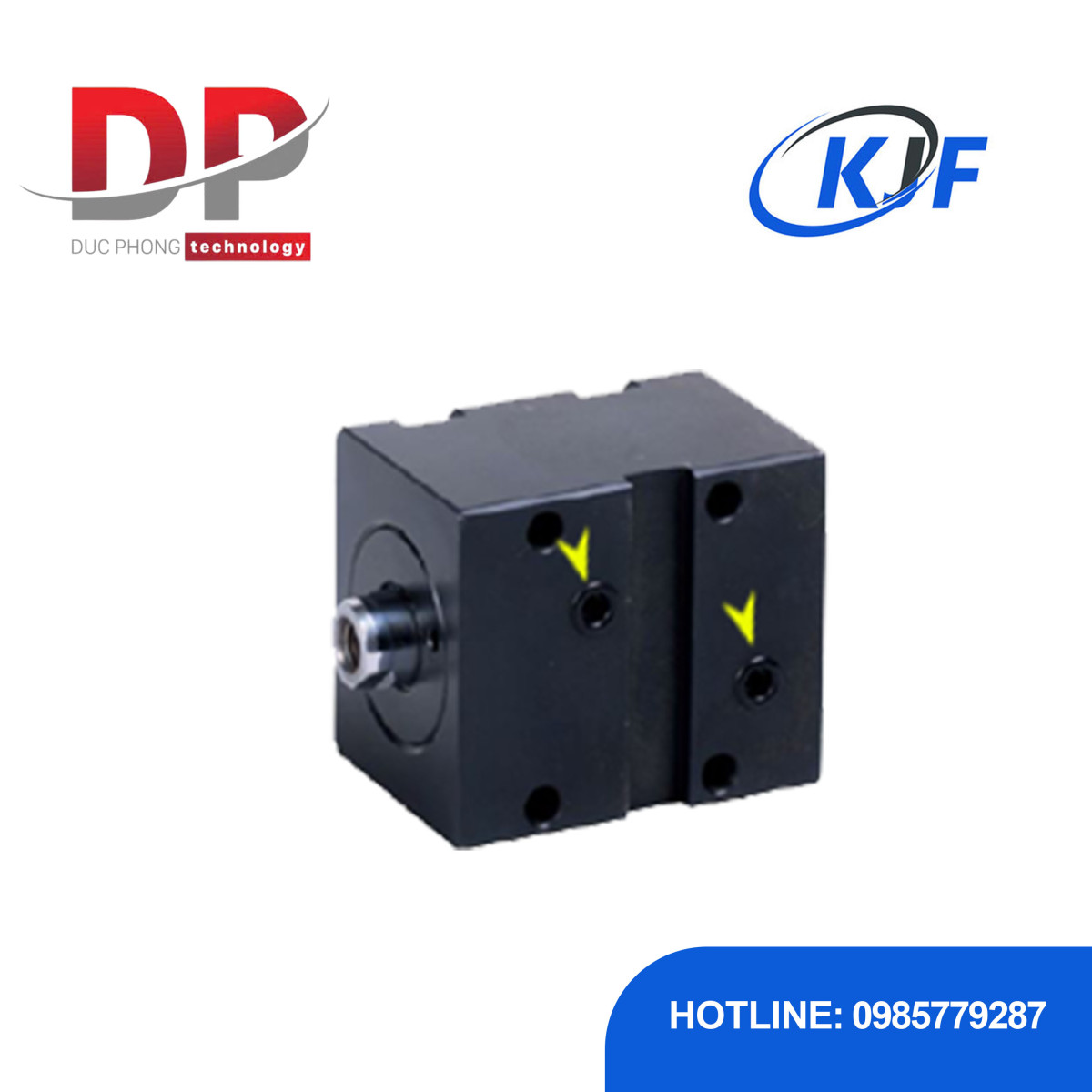

Kẹp khối thủy lực loại Đẩy/Kéo Dạng Ngang Lắp Gioăng KJF BDH-G

Click vào hình để phóng to

Kẹp khối thủy lực loại Đẩy/Kéo Dạng Ngang Lắp Gioăng KJF BDH-G

Mã sản phẩm: KJF BDH-G

Danh mục: Đầu kẹp thủy lực

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Đang tải

Hình	Mã hàng	Mô tả	Giá bán (vnđ)	Số lượng

ĐẶC ĐIỂM NỔI BẬT

Đặc điểm sản phẩm:

Là loại Kẹp Khối (Block Clamp) tác động kép (Double-acting), thực hiện cả chức năng Đẩy (Push) và Kéo (Pull) theo phương ngang.

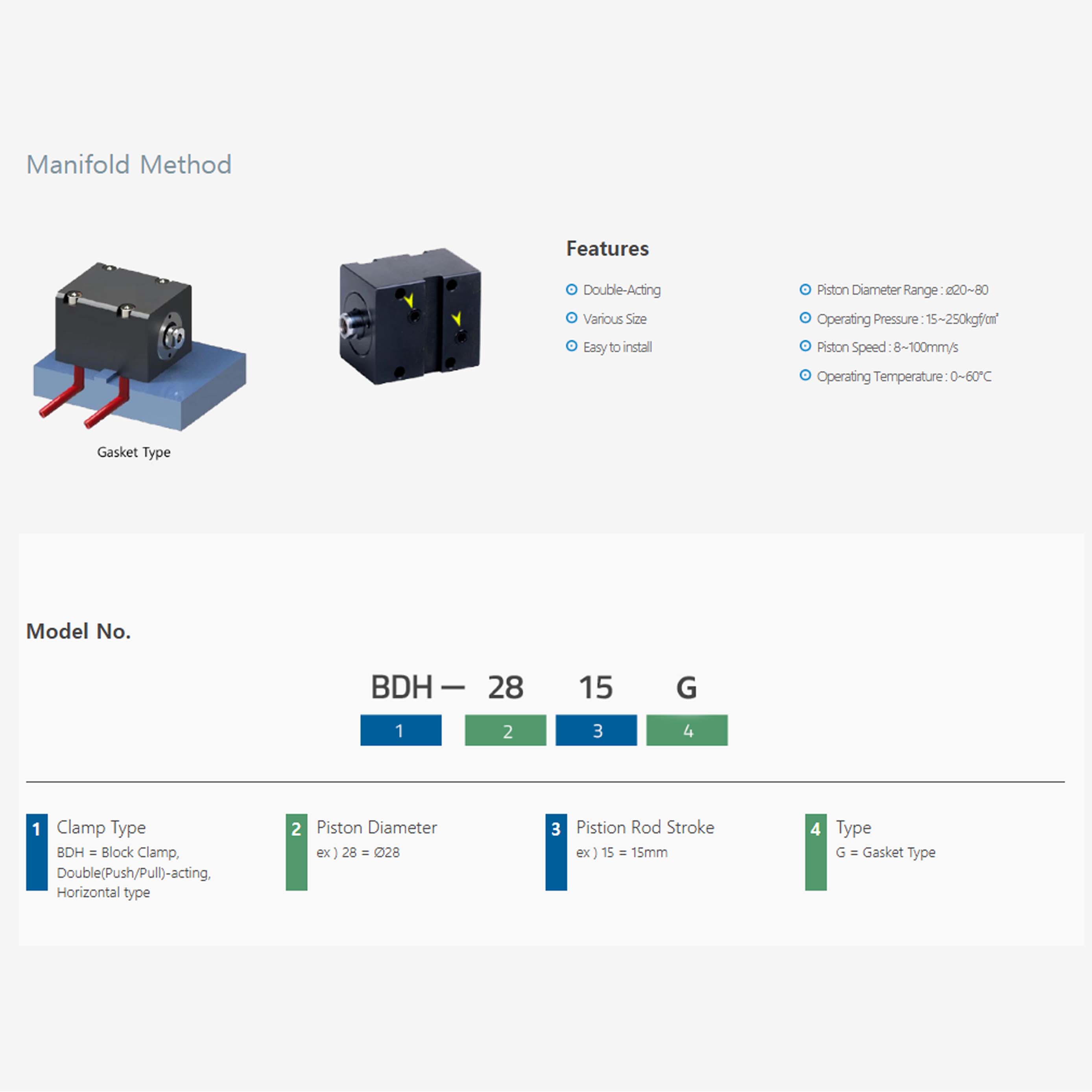

Phương pháp Lắp Gioăng (Gasket Type/Manifold Method): Được thiết kế đặc biệt để lắp trực tiếp vào tấm Manifold (tấm chia dầu), giúp loại bỏ đường ống ngoài, tối ưu hóa không gian, và đơn giản hóa việc lắp đặt.
Độ cứng cao và hiệu suất cao: Cung cấp lực kẹp tối đa lên đến 12.55 Tấn (tương đương 12,550 kgf) khi đẩy (Push) (@250kgf/㎠ cho BDH-80xxG), đảm bảo độ cứng ổn định khi kẹp phôi.
Phạm vi áp suất cực rộng: Có thể hoạt động trong dải áp suất rất cao từ 15 ~ 250 kgf/㎠.
Tốc độ vận hành nhanh: Có tốc độ piston cao (8 ~ 100 mm/s) giúp tăng năng suất cao.
Kích thước đa dạng (Various Size): Dải đường kính piston rộng từ ø20 đến ø80, dễ dàng lựa chọn theo yêu cầu lực kẹp.
Dòng sản phẩm: BDH-G (BLOCK CLAMP - Double-acting, Horizontal Gasket type).
Loại vận hành: Thủy lực (Oil), tác động kép (Double-acting - Đẩy/Kéo).
Phương pháp lắp đặt: Lắp Gioăng/Manifold (Manifold Method), dạng ngang (Horizontal Type).
Dải áp suất vận hành: 15 ~ 250 kgf/㎠.
Dải nhiệt độ vận hành: 0 ~ 60 độ C.
Tốc độ Piston (Piston Speed): 8 ~ 100 mm/s.
Đường kính Piston (Piston Dia.): ø20 ~ ø80.
Hành trình (Stroke): Tùy thuộc vào mã sản phẩm (Ví dụ: BDH-2010G có Stroke 10mm, BDH-4050G có Stroke 50mm).

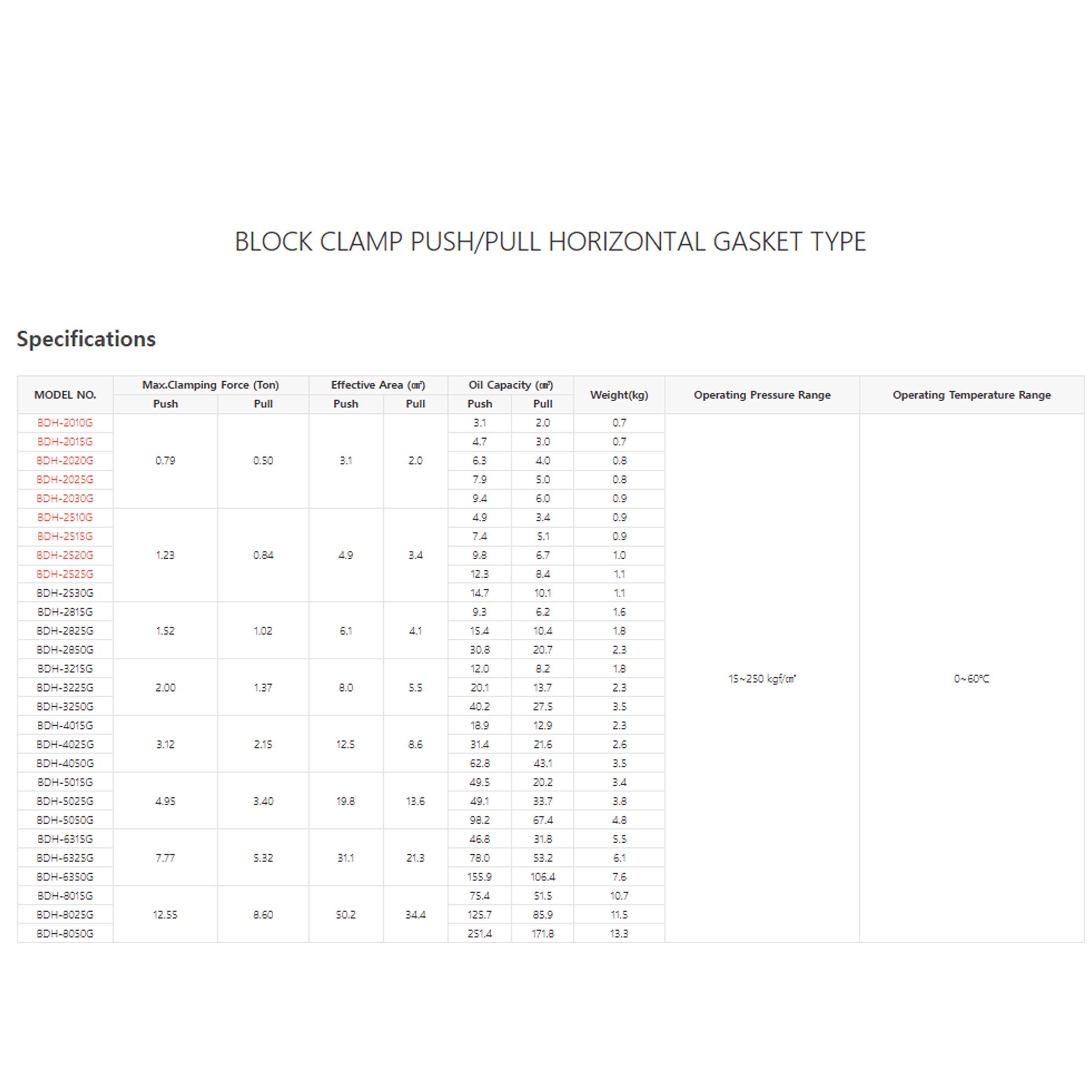

Mã ví dụ & Lực Kẹp Tối đa (@250kgf/㎠):
- BDH-2815G: Đẩy 1.52 Tấn, Kéo 1.02 Tấn (Stroke 15mm)
- BDH-5050G: Đẩy 4.95 Tấn, Kéo 3.40 Tấn (Stroke 50mm)
- BDH-80xxG: Đẩy 12.55 Tấn, Kéo 8.60 Tấn

Thông tin sản phẩm

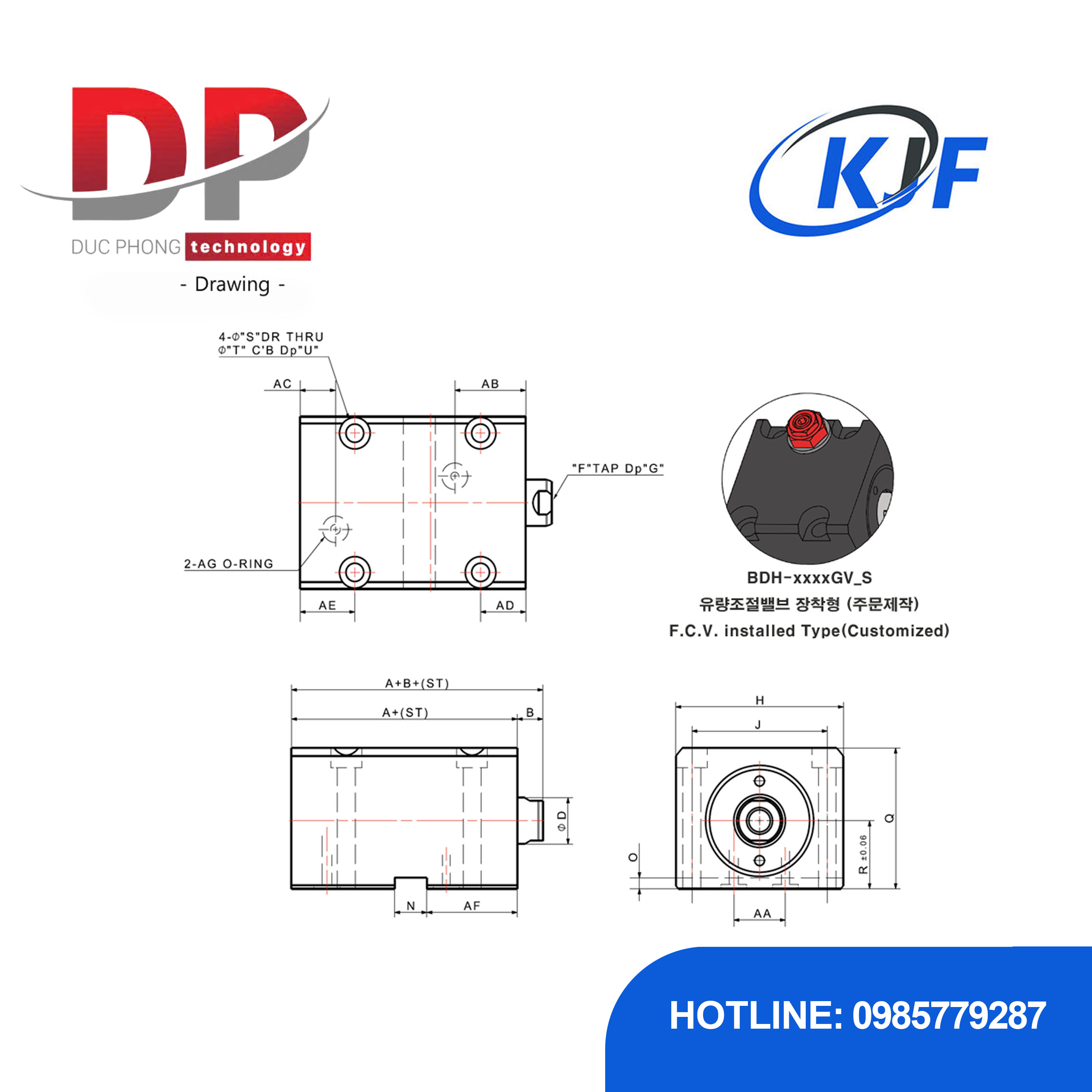

NO.	DIMENSIONS(mm)
NO.	A	B	øD	F	G	H	J	N	O	Q	R	øS	øT	U	AA	AB	AC	AD	AE	AF	AG	Pistondia.
BDH-20xxG	43	8	ø12	M8x1.25P	16	45	35	10	3.3	40	18	5.5	9.5	6	14	20.5	9	13	15	26	P5	ø20
BDH-25xxG	45	8	ø14	M8x1.25P	16	52	42	10	3.3	42.5	20.5	5.5	9.5	6	16	22	11	14	17	28	P5	ø25
BDH-28xxG	50	8	ø16	M8x1.25P	12	62	50	10	3.3	52	24	6.6	11	6.5	18	23	11	14	18	30	P6	ø28
BDH-32xxG	54	10	ø18	M10x1.5P	15	70	56	12	3.3	56	25	9	14	9	20	26	10	14	18	33	P7	ø32
BDH-40xxG	55	10	ø22.4	M12x1.75P	20	80	62	12	3.3	64	29	11	17.5	11	20	24	10	14	19	31	P7	ø40
BDH-50xxG	60	10	ø28	M16x2.0P	25	94	74	14	3.8	74	34	14	20	13	20	26	13	14	20	33	P7	ø50
