ĐẶC ĐIỂM NỔI BẬT

Đặc điểm sản phẩm:

Là loại Kẹp Khối (Block Clamp) tác động kép (Double-acting) với thiết kế thanh piston kép (Double Rod Type), giúp tăng độ cứng ổn định, giảm độ võng và tăng tuổi thọ cho piston.
Có khả năng thực hiện cả chức năng Đẩy (Push) và Kéo (Pull) theo phương ngang (Horizontal Type).
Độ cứng cao và hiệu suất cao: Cung cấp lực kẹp mạnh mẽ và vận hành ở dải áp suất rất cao từ 15 ~ 250 kgf/㎠.
Tốc độ vận hành nhanh: Có tốc độ piston cao (lên đến 100 mm/s) giúp tăng năng suất cao.
Kích thước đa dạng (Various size): Dải đường kính piston rộng từ ø28 đến ø80, dễ dàng lựa chọn theo yêu cầu.

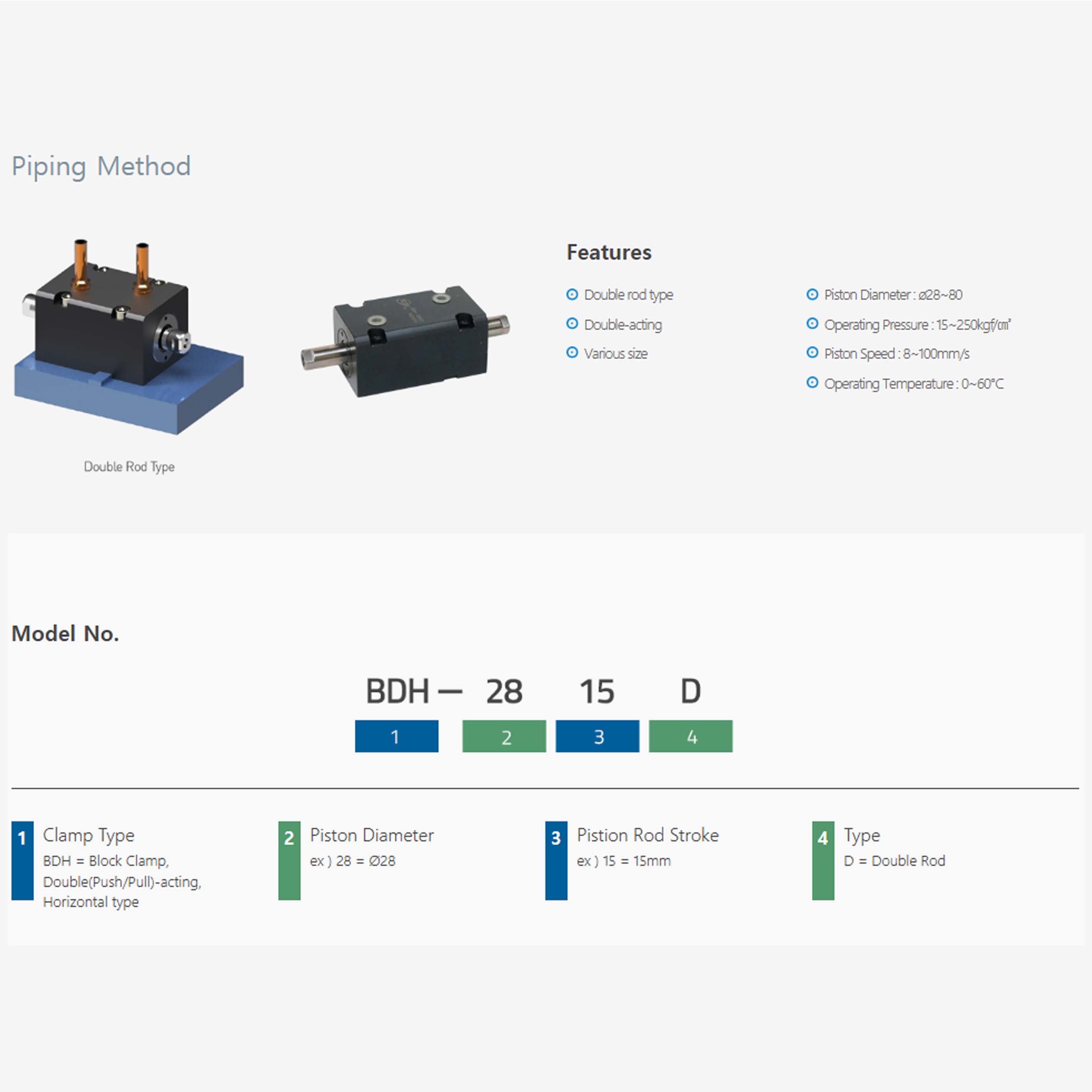

Lắp đặt đơn giản (Easy installation): Sử dụng phương pháp đi ống (Piping Method) tiêu chuẩn.
Dòng sản phẩm: BDH-D (BLOCK CLAMP - Double Rod, Horizontal type).
Loại vận hành: Thủy lực (Oil), tác động kép (Double-acting - Đẩy/Kéo).
Dạng lắp đặt: Dạng Khối (Block Clamp), dạng ngang (Horizontal Type), thanh piston kép, đi ống.
Dải áp suất vận hành: 15 ~ 250 kgf/㎠.
Dải nhiệt độ vận hành: 0 ~ 60 độ C.
Tốc độ Piston (Piston Speed): 8 ~ 100 mm/s.
Đường kính Piston (Piston Dia.): ø28 ~ ø80.
Hành trình (Piston Rod Stroke): 15 ~ 50 mm.

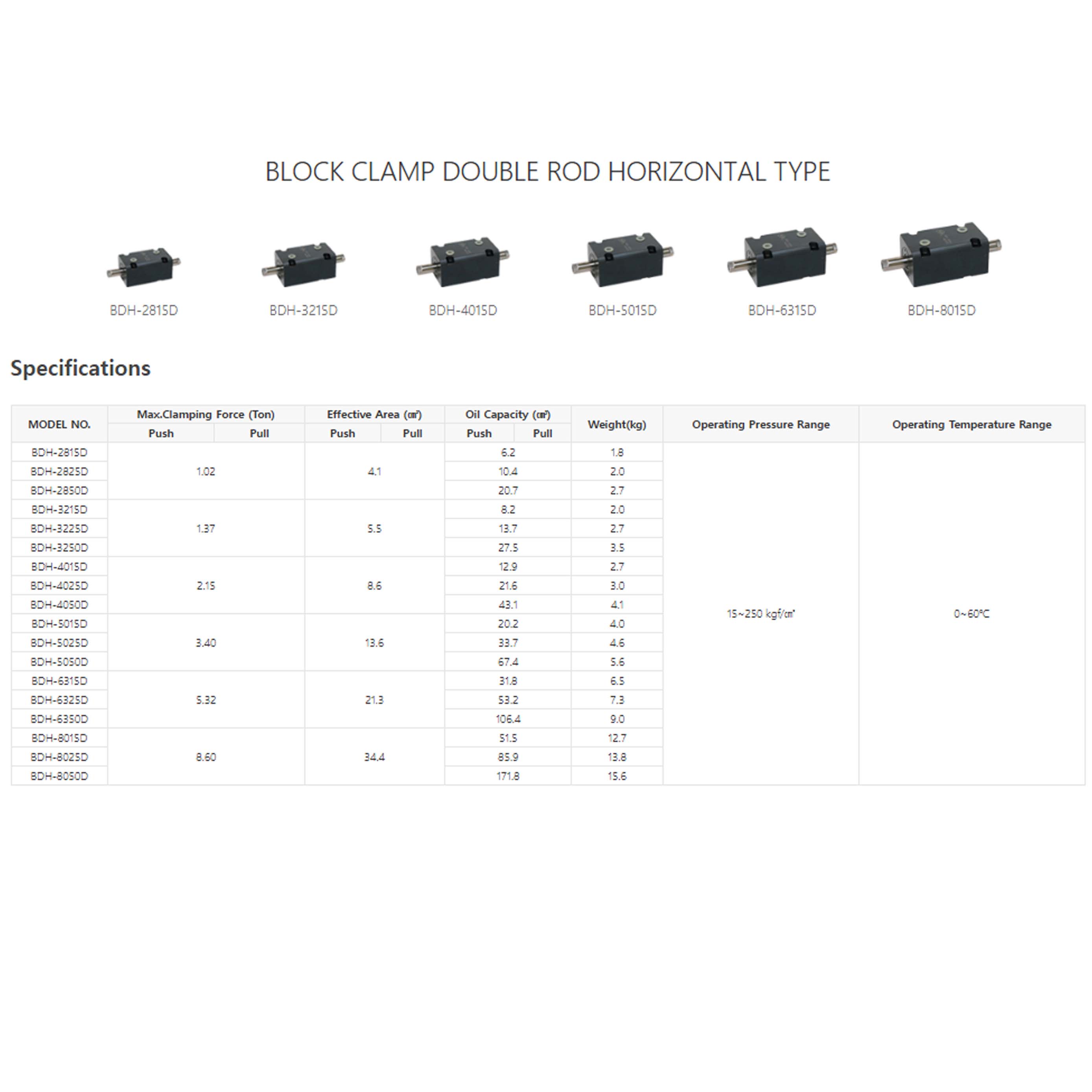

Mã ví dụ & Lực Kẹp Tối đa (@250kgf/㎠):
- BDH-3215D: Kéo 1.37 Tấn (Stroke 15mm)
- BDH-5050D: Kéo 6.7 Tấn (Stroke 50mm)
- BDH-80xxD: Kéo 8.60 Tấn

Thông tin sản phẩm

Thông tin mã sản phẩm

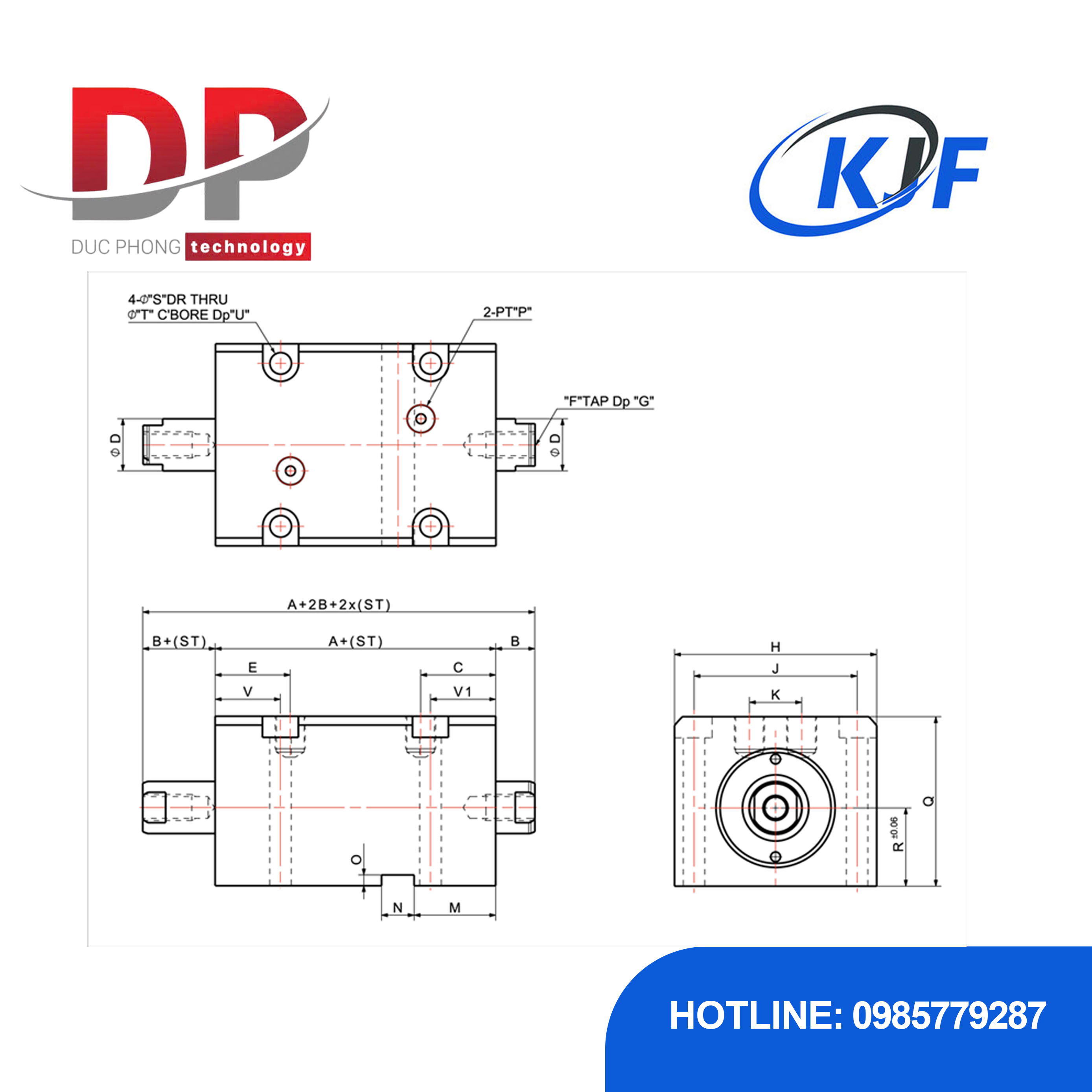

MODEL NO.	DIMENSIONS (mm)
MODEL NO.	A	B	C	øD	E	F	G	H	J	K	M	N	O	P	Q	R	øS	øT	U	V	V1	Pistondia.
BDH-2815D	61	8	23	16	23	M8 x1.25P	12	62	50	16	25	10	3.3	1/8	52	24	ø6.6	ø11	6.5	20	20	ø28
BDH-2825D	61	8	23	16	23	M8 x1.25P	12	62	50	16	25	10	3.3	1/8	52	24	ø6.6	ø11	6.5	20	20	ø28
BDH-2850D	61	8	23	16	23	M8 x1.25P	12	62	50	16	25	10	3.3	1/8	52	24	ø6.6	ø11	6.5	20	20	ø28
BDH-3215D	68	10	26	18	26	M10x 1.5P	15	70	56	20	28	12	3.3	1/4	56	25	ø9	ø14	9	20	20	ø32
BDH-3225D	68	10	26	18	26	M10x 1.5P	15	70	56	20	28	12	3.3	1/4	56	25	ø9	ø14	9	20	20	ø32
BDH-3250D	68	10	26	18	26	M10x 1.5P	15	70	56	20	28	12	3.3	1/4	56	25	ø9	ø14	9	20	20	ø32
BDH-4015D	70	10	27	22.4	27	M12x1.75P	20	80	62	20	28	12	3.3	1/4	64	29	ø11	ø17.5	11	20	20	ø40
BDH-4025D	70	10	27	22.4	27	M12x1.75P	20	80	62	20	28	12	3.3	1/4	64	29	ø11	ø17.5	11	20	20	ø40
BDH-4050D	70	10	27	22.4	27	M12x1.75P	20	80	62	20	28	12	3.3	1/4	64	29	ø11	ø17.5	11	20	20	ø40
BDH-5015D	75	10	29	28	29	M16x 2.0P	25	94	74	20	29	14	3.8	1/4	74	34	ø14	ø20	13	20	20	ø50
BDH-5025D	75	10	29	28	29	M16x 2.0P	25	94	74	20	29	14	3.8	1/4	74	34	ø14	ø20	13	20	20	ø50
BDH-5050D	75	10	29	28	29	M16x 2.0P	25	94	74	20	29	14	3.8	1/4	74	34	ø14	ø20	13	20	20	ø50
BDH-6315D	82	13	31.5	35.5	31.5	M20x 2.5P	33	114	90	20	31	16	4.3	1/4	89	42	ø16	ø23	16	20	20	ø63
BDH-6325D	82	13	31.5	35.5	31.5	M20x 2.5P	33	114	90	20	31	16	4.3	1/4	89	42	ø16	ø23	16	20	20	ø63
BDH-6350D	82	13	31.5	35.5	31.5	M20x 2.5P	33	114	90	20	31	16	4.3	1/4	89	42	ø16	ø23	16	20	20	ø63
BDH-8015D	92	17	33	45	33	M24x 3.0P	33	142	114	30	32	20	4.9	3/8	109	52	ø18	ø26	18	20	20	ø80
BDH-8025D	92	17	33	45	33	M24x 3.0P	33	142	114	30	32	20	4.9	3/8	109	52	ø18	ø26	18	20	20	ø80
BDH-8050D	92	17	33	45	33	M24x 3.0P	33	142	114	30	32	20	4.9	3/8	109	52	ø18	ø26	18	20	20	ø80
