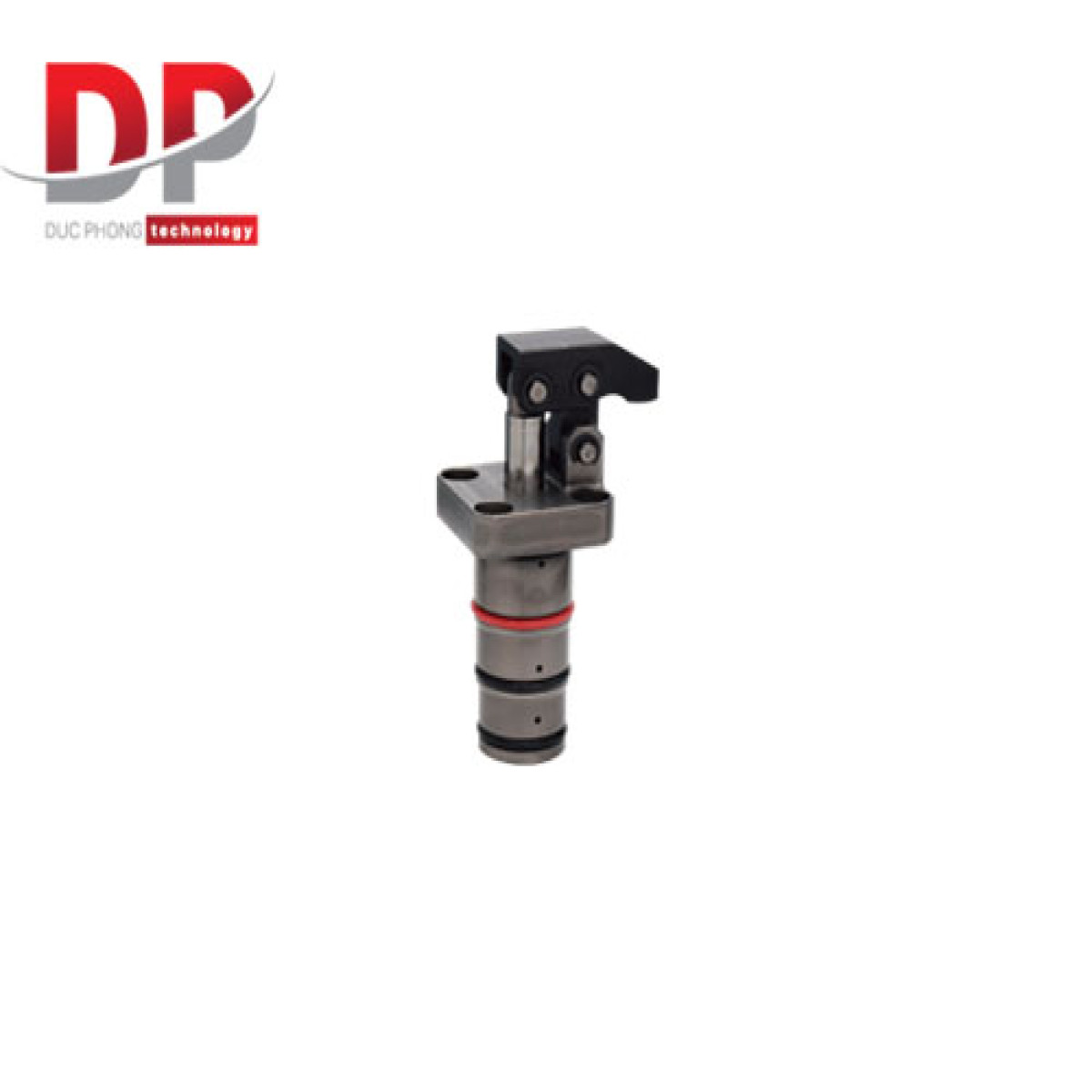

Kẹp liên kết áp suất trung bình TQA - KOSMEK (2～21MPa)

Kẹp liên kết áp suất trung bình KOSMEK TQA là một giải pháp kẹp phôi nhỏ gọn và hiệu suất cao, được thiết kế để hoạt động trong dải áp suất thủy lực từ 2 đến 21 MPa. Với mục tiêu tối ưu hóa không gian lắp đặt và mang lại độ tin cậy cao, TQA là lựa chọn lý tưởng cho các thiết bị và đồ gá (fixture) yêu cầu lực kẹp mạnh mẽ trong điều kiện không gian hạn chế.

Mô tả sản phẩm kẹp liên kết áp suất trung bình TQA



Tính năng và ưu điểm nổi bật

• Kẹp áp suất trung bình nhỏ gọn (Compact Medium-Pressure Clamp):

  • TQA được thiết kế với thân nhỏ gọn (đường kính thân $\varphi$20mm), cho phép sử dụng các tấm cố định (fixture plate) mỏng hơn đáng kể.

  • Kích thước nhỏ gọn giúp tiết kiệm không gian lắp đặt tổng thể trên máy móc hoặc đồ gá.

• Thiết kế cố định nhẹ và tiết kiệm không gian (Light and Space-Saving Fixture Design):

  • Kích thước nhỏ gọn của kẹp cho phép tạo ra các đồ gá mỏng hơn, giúp giảm trọng lượng và không gian cần thiết cho toàn bộ hệ thống kẹp.

  • Đây là lợi thế quan trọng trong các ứng dụng cần tối ưu hóa hiệu quả sử dụng không gian.

• Khả năng chống chất làm mát tuyệt vời (Excellent Coolant Resistance):

  • TQA được trang bị một tường bảo vệ (protective wall) độc quyền, giúp ngăn chặn hư hại cho phớt chắn bụi (dust seal) bên trong và duy trì khả năng làm kín cao trong thời gian dài.

  • Phớt chắn bụi có độ bền cao, được làm từ vật liệu có khả năng kháng hóa chất làm mát tuyệt vời.

• Có thể lựa chọn tùy chọn xác nhận tháo kẹp (Unclamp Confirmation Option Available):

  • TQA có sẵn tùy chọn tích hợp cảm biến khí nén để xác nhận trạng thái nhả kẹp (unclamp confirmation).

  • Tính năng này đặc biệt hữu ích cho các hệ thống tự động hóa, nơi việc xác nhận trạng thái phôi được nhả hoàn toàn là rất quan trọng để đảm bảo an toàn và tính chính xác của quy trình.

• Dễ dàng gia công khoang lắp đặt (Easy Machining of Cartridge Cavity):

  • Kích thước tối đa của lỗ cổng tương ứng lớn, cho phép gia công dễ dàng hơn khoang lắp đặt kẹp.

Cơ chế hoạt động

• Khi nhả kẹp (Unclamped State): Không có áp suất thủy lực được cấp vào, lò xo bên trong sẽ đẩy cần gạt lên, làm cho nó ở trạng thái mở. Nếu có tùy chọn xác nhận tháo kẹp, cảm biến khí nén sẽ báo hiệu trạng thái này.

• Khi kẹp (Clamped State): Áp suất thủy lực được cấp vào cổng dầu. Piston di chuyển xuống, cần gạt xoay xuống và khóa chặt phôi.

Ứng dụng

Kẹp liên kết KOSMEK TQA phù hợp cho nhiều ứng dụng công nghiệp, đặc biệt là trong các trường hợp yêu cầu kẹp chặt với độ chính xác cao và khả năng tích hợp vào hệ thống tự động hóa:

• Gia công (Machining): Cố định phôi trong quá trình gia công, đặc biệt trong các không gian hạn chế.

• Lắp ép (Press Fitting): Hỗ trợ quá trình lắp ép các chi tiết.

• Các thiết bị tự động: Nơi cần giám sát trạng thái nhả kẹp để đảm bảo an toàn và tự động hóa quy trình.

• Các thiết bị có không gian lắp đặt hạn chế: Nhờ thiết kế nhỏ gọn và khả năng sử dụng tấm cố định mỏng.
