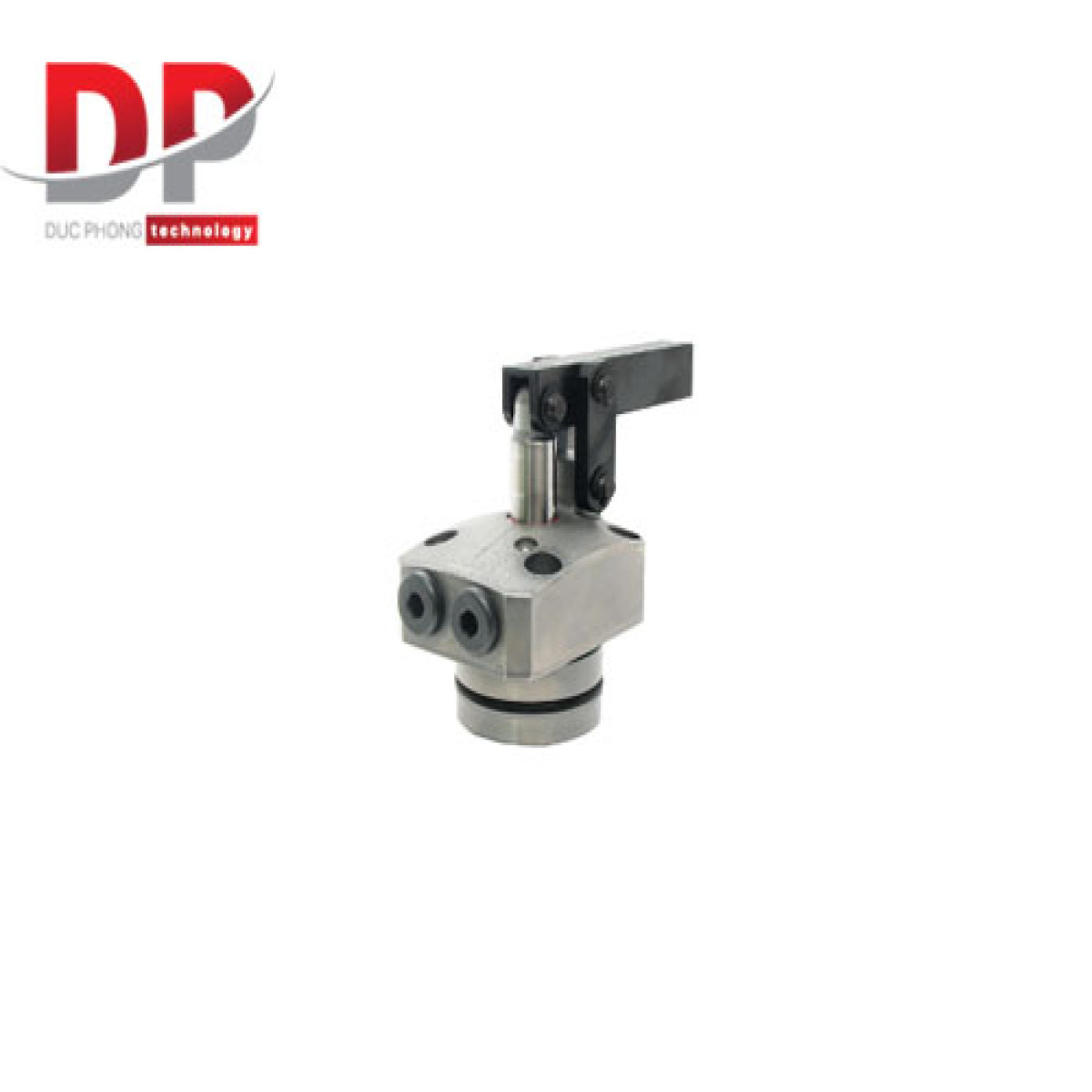

Kẹp liên kết cảm biến không khí LKW - KOSMEK (0,5～7MPa)

Kẹp liên kết cảm biến không khí KOSMEK LKW là một giải pháp kẹp phôi được thiết kế đặc biệt để đáp ứng nhu cầu về kích thước nhỏ gọn và khả năng tự động hóa an toàn trong các quy trình công nghiệp. Hoạt động với dải áp suất thủy lực từ 0.5 đến 7 MPa, LKW là một kẹp liên kết thủy lực tác động kép nổi bật với van xác nhận tác động tích hợp, lý tưởng cho các thiết bị có diện tích nhỏ và các hệ thống tự động hóa.

Mô tả sản phẩm kẹp liên kết cảm biến không khí LKW



Tính năng và ưu điểm nổi bật

• Thiết kế nhỏ gọn (Compact):

  • LKW được thiết kế nhỏ gọn, giúp tối ưu hóa không gian lắp đặt trên các thiết bị và đồ gá có diện tích hạn chế.

  • Kích thước thân 075 đã được giới thiệu, mở rộng thêm lựa chọn cho người dùng.

  • Ví dụ, một mẫu LKW có thể nhỏ hơn đáng kể so với mẫu LKA tương đương (như LKW0401-C☐E có chiều cao 34mm so với LKA0400-C☐M cao 66mm), giúp giảm không gian cần thiết trên tấm cố định.

• Van xác nhận tác động tích hợp (Built-in Action Confirmation Valve):

  • LKW được tích hợp van cảm biến khí nén cho phép xác nhận chính xác trạng thái hoạt động (kẹp và/hoặc nhả kẹp).

  • Tính năng này giúp đảm bảo an toàn và tính tuần tự trong các hệ thống tự động hóa.

  • Van cảm biến tích hợp cho phép thiết kế đồ gá mỏng hơn.

  • Có van cảm biến khí với lưu lượng hạn chế.

• Kẹp liên kết thủy lực tác động kép:

  • Cung cấp lực kẹp mạnh mẽ và ổn định, phù hợp cho các ứng dụng gia công và lắp ráp đòi hỏi độ chính xác cao.

  • Cơ chế tác động kép cho phép kiểm soát linh hoạt cả quá trình kẹp và nhả kẹp bằng áp suất thủy lực.

• Thiết kế lắp đặt bên trong đơn giản hơn (Simpler Internal Fitting Design):

  • Cổng khí thông thường dành cho xác nhận hành động giúp đơn giản hóa thiết kế mạch.

  • Khi sử dụng kẹp liên kết (Model LKW-C☐E) kết hợp với kẹp xoay (Model LHW0481-C☐E), có thể đạt được thiết kế lắp đặt nội bộ đơn giản.

• Tùy chọn xác nhận hành động linh hoạt:

  • Mô hình xác nhận kẹp và tháo kẹp (Clamp and Unclamp Confirmation Model - ví dụ LKW0401-C☐E): Có khả năng xác nhận cả hai trạng thái.

  • Mô hình xác nhận tháo kẹp (Unclamp Confirmation Model - ví dụ LKW0401-C☐J): Chỉ xác nhận trạng thái nhả kẹp.

• Khả năng chống chất làm mát tuyệt vời (Excellent Coolant Resistance):

  • LKW được thiết kế để hoạt động bền bỉ trong môi trường có chất làm mát.

• Khả năng gắn van điều khiển tốc độ trực tiếp (Able to attach speed control valve directly):

  • Có thể gắn trực tiếp van điều khiển tốc độ (model BZL) với chức năng xả khí. (Van điều khiển tốc độ được bán riêng).

  • Hỗ trợ tấm cố định mỏng: Độ dày tấm cố định tối thiểu 30mm (đối với LKW0481-C☐E).

Cơ chế hoạt động

• Trạng thái nhả kẹp (Released State): Áp suất khí được cấp vào cổng nhả kẹp (Release Port) và tắt ở cổng khóa (Lock Port). Piston sẽ hạ xuống để nhả kẹp.

• Trạng thái khóa (Locked State): Áp suất khí được cấp vào cổng khóa (Lock Port) và tắt ở cổng nhả kẹp (Release Port). Piston sẽ nâng lên và kích hoạt piston tăng cường, tạo ra lực kẹp mạnh mẽ và lực giữ với cơ chế chêm.

• Trạng thái tự khóa (Self-Locking State): Nếu áp suất khóa giảm về 0 trong trạng thái khóa, một phần lực kẹp và lực giữ vẫn được duy trì bằng lò xo bên trong và khóa cơ học.

Ứng dụng

Kẹp liên kết cảm biến không khí KOSMEK LKW lý tưởng cho:

• Các thiết bị tự động: Nơi cần giám sát trạng thái kẹp/nhả để đảm bảo an toàn và tự động hóa quy trình.

• Các thiết bị có không gian lắp đặt hạn chế: Nhờ thiết kế nhỏ gọn.

• Các ứng dụng gia công, lắp ráp và kiểm tra.

• Robot và gantry loader: Có thể dùng như một tay kẹp robot hoặc kẹp phôi trên thiết bị.

• Hệ thống cần tránh nhiễu trong quá trình chuyển phôi.
