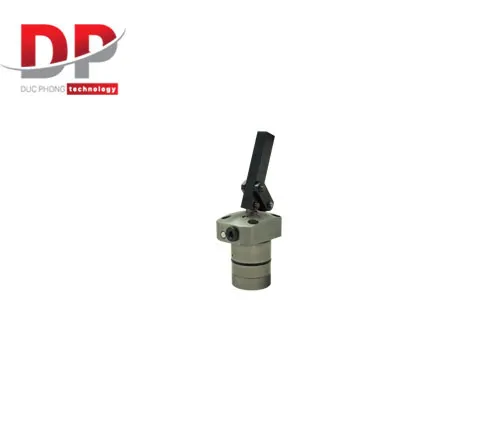

Kẹp liên kết có xác nhận hành động LJV - KOSMEK (2,5～7MPa)

Kẹp liên kết có xác nhận hành động KOSMEK LJV là một giải pháp kẹp phôi tiên tiến, được thiết kế để nâng cao hiệu quả tự động hóa và độ tin cậy trong các quy trình công nghiệp. Hoạt động với dải áp suất thủy lực từ 2.5 đến 7 MPa, LJV nổi bật với cơ chế cảm biến hoàn toàn mới cho phép xác nhận trạng thái kẹp và tháo kẹp chỉ thông qua một cổng khí duy nhất. Điều này không chỉ đơn giản hóa hệ thống mà còn giảm thiểu đáng kể số lượng cổng cố định (fixture ports) và cảm biến khí, mang lại lợi ích rõ rệt về chi phí và thiết kế.

Mô tả sản phẩm kẹp liên kết có xác nhận hành động LJV

Tính năng và ưu điểm nổi bật

• Cơ chế xác nhận hành động với một cổng khí duy nhất:

  • Xác nhận kẹp và tháo kẹp (Clamp - Unclamp Confirmation) chỉ với một cổng khí (Option E): Điểm đột phá của LJV là khả năng xác nhận cả hai trạng thái kẹp và nhả kẹp thông qua cùng một cổng khí được thiết kế đặc biệt. Điều này giúp loại bỏ nhu cầu về nhiều đường khí và cảm biến riêng biệt cho từng trạng thái.

  • Cơ chế cảm biến hoàn toàn mới: Hệ thống cảm biến được thiết kế lại hoàn toàn để hoạt động hiệu quả và đáng tin cậy chỉ với một cổng khí.

• Tối thiểu hóa số lượng cổng cố định và cảm biến khí:

  • Giảm số lượng cảm biến khí (Reduced Number of Air Sensors): Trong trường hợp cần xác nhận cả kẹp và nhả kẹp, các kẹp cảm biến khí thông thường yêu cầu cảm biến hai đầu ra. LJV với cơ chế mới giúp giảm bớt số lượng cảm biến cần thiết.

  • Giảm số lượng cổng (Reduced Number of Ports) và đơn giản hóa gia công (Simple Machining): Việc tích hợp các cổng trong cảm biến cho phép giảm số lượng cổng trên khớp quay và đường dẫn khí của tấm cố định (fixture plate). Điều này đơn giản hóa đáng kể quá trình gia công lỗ lắp đặt trên jig/fixture, dẫn đến tiết kiệm chi phí và thời gian thiết lập.

  • Kích thước đồng nhất cho tất cả các tùy chọn xác nhận: Kích thước bên ngoài được thống nhất giữa các tùy chọn xác nhận, giúp thiết kế mạch fixture dễ dàng và linh hoạt hơn.

• Tùy chọn xác nhận linh hoạt:

  • Xác nhận kẹp - nhả kẹp với một cổng khí (Option E): Cho phép giám sát toàn diện cả hai trạng thái.

  • Chỉ xác nhận kẹp (Clamp Confirmation Only - Option H): Phù hợp cho các ứng dụng chỉ cần biết khi nào phôi được kẹp chặt.

  • Chỉ xác nhận tháo kẹp (Unclamp Confirmation Only - Option J): Phù hợp cho các ứng dụng chỉ cần biết khi nào phôi đã được giải phóng hoàn toàn.

• Kẹp liên kết thủy lực (Hydraulic Link Clamp):

  • Cung cấp lực kẹp mạnh mẽ và ổn định, lý tưởng cho các ứng dụng gia công và lắp ráp đòi hỏi độ chính xác cao và lực giữ vững chắc.

  • Thiết kế nhỏ gọn (Compact).

• Van điều khiển tốc độ gắn trực tiếp (Direct Mount Speed Control Valve):

  • Có thể gắn trực tiếp van điều khiển tốc độ (model BZL-A) lên sản phẩm. Van này có chức năng xả khí, cho phép kiểm soát tốc độ hành trình kẹp/nhả, giúp tối ưu hóa chu trình và giảm va đập. (Van điều khiển tốc độ được bán riêng).

  • Hỗ trợ tấm cố định mỏng (Thin Fixture Plate): Yêu cầu độ dày tấm tối thiểu là 25mm.

Ứng dụng

Kẹp liên kết có xác nhận hành động KOSMEK LJV là lựa chọn hoàn hảo cho các ứng dụng:

• Hệ thống tự động hóa tiên tiến: Nơi cần giám sát chặt chẽ trạng thái kẹp/nhả để đảm bảo an toàn và tự động hóa quy trình.

• Máy công cụ CNC: Để tích hợp dễ dàng vào hệ thống điều khiển, cung cấp phản hồi về trạng thái kẹp.

• Dây chuyền sản xuất phức tạp: Giúp đơn giản hóa hệ thống đường ống và dây dẫn, giảm chi phí lắp đặt và bảo trì.

• Khi cần tối ưu hóa thiết kế fixture: Nhờ giảm số lượng cổng và cảm biến.
