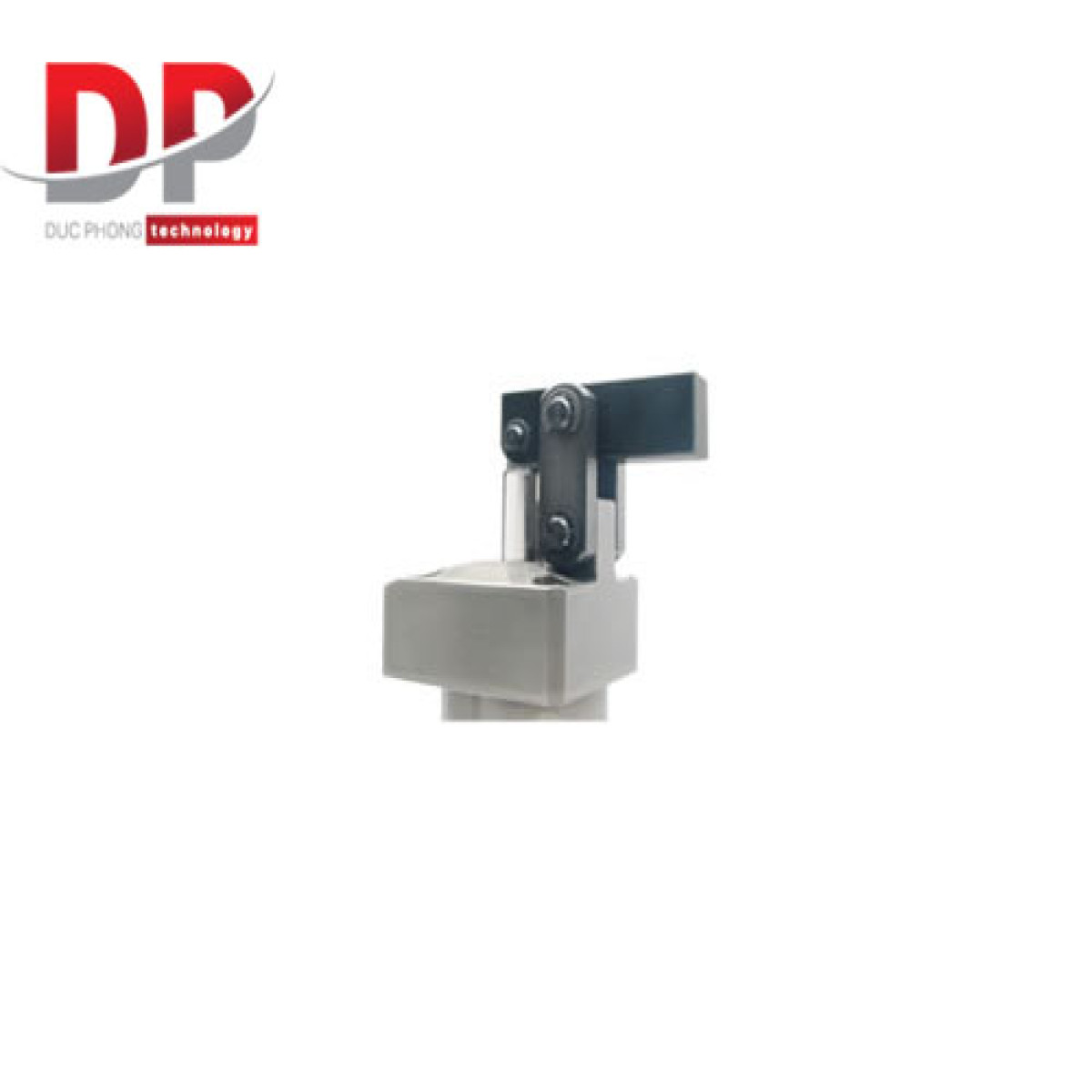

Kẹp liên kết công suất cao LKE - KOSMEK (0,5～6MPa)

Kẹp liên kết công suất cao KOSMEK LKE là giải pháp kẹp phôi tiên tiến, được thiết kế để xử lý các ứng dụng gia công nặng và đòi hỏi độ chính xác cao. Hoạt động với dải áp suất thủy lực từ 0.5 đến 6 MPa, dòng kẹp LKE, đặc biệt là Model LKE0480, nổi bật với sự kết hợp độc đáo giữa khóa cơ học tích hợp và áp suất thủy lực, mang lại cả lực kẹp mạnh mẽ và khả năng giữ vững phôi vượt trội. Đây là lựa chọn lý tưởng cho các nhà máy, xưởng sản xuất đang tìm kiếm hiệu suất tối đa, tiết kiệm năng lượng và độ tin cậy tuyệt đối trong quá trình sản xuất.

Mô tả sản phẩm kẹp liên kết công suất cao LKE



Tính năng và ưu điểm nổi bật

• Cơ chế khóa cơ học tích hợp với lực kẹp và lực giữ cao:

  • Lực kẹp mạnh mẽ: LKE cung cấp lực kẹp ấn tượng. Ví dụ, Model LKE0480 (với chiều dài cần kẹp 42mm, áp suất 4MPa) có thể đạt lực kẹp lên đến 4.3 kN, trong khi Model LKA0650 (so sánh) là 4.4 kN.

  • Lực giữ được bổ sung (Holding Force Newly Added): Điểm đặc biệt của LKE là khả năng tạo ra lực giữ (Holding Force) độc lập với áp suất thủy lực. Lực giữ này là lực chịu phản lực (Reaction Force), không phải lực ấn phôi. Điều này cực kỳ quan trọng trong gia công tải nặng và gia công chính xác cao, giúp phôi không bị biến dạng dưới tác động của lực gia công, ngay cả khi lực kẹp ban đầu thấp. Ví dụ, LKE0480 có lực giữ lên tới 5.5 kN.

  • Vượt trội hơn so với mẫu so sánh (LKA): Hệ thống khóa cơ học của LKE cho phép tạo ra lực kẹp tối đa gấp 2.4 lần so với LKA cùng kích thước, mang lại hiệu suất vượt trội.

• Hiệu quả cao và tiết kiệm năng lượng (Energy-Saving):

  • Hoạt động với áp suất thấp: Mặc dù tạo ra lực kẹp và lực giữ cao, LKE vẫn có thể hoạt động hiệu quả với áp suất thấp. Xi lanh nhỏ gọn của LKE cho phép tiết kiệm năng lượng nhờ sử dụng ít dầu hơn.

• Thiết kế nhỏ gọn và trọng lượng nhẹ (High-Power Link Clamp LKE0480):

  • So với Model LKA0650 (kẹp liên kết thủy lực so sánh), Model LKE0480 nhẹ hơn 36% (1.4 kg so với 2.2 kg).

  • Diện tích dự kiến (Projected Area) của LKE0480 nhỏ hơn 45% (3111 mm² so với 5670 mm²).

  • Dung tích xi lanh nhỏ hơn 53% (21.0 cm³ và 17.5 cm³ so với 46.9 cm³ và 37.7 cm³).

  • Đường kính ngoài xi lanh nhỏ hơn 26% (48.0 mm so với 65.0 mm).

  • Những cải tiến về kích thước và trọng lượng này giúp LKE dễ dàng tích hợp vào các thiết kế fixture nhỏ gọn và tiết kiệm không gian.

• Khả năng tương thích linh hoạt:

  • Có thể gắn trực tiếp van điều khiển tốc độ: Khi lắp gasket (loại C-type), có thể gắn trực tiếp van điều khiển tốc độ có chức năng xả khí. (Van điều khiển tốc độ được bán riêng).

Cơ chế hoạt động

• Trạng thái nhả kẹp (Released State): Cần kẹp ở vị trí mở.
• Trạng thái khóa (Locked State): Khi áp suất thủy lực được cấp vào, cần kẹp di chuyển xuống, khóa chặt phôi. Cơ chế khóa cơ học sẽ duy trì lực giữ ngay cả khi áp suất thay đổi.

Biến thể tùy chọn

• Model ống phân phối cảm biến không khí LKE-M: Cho phép xác nhận hành động kẹp bằng cảm biến thu khí.

• Model đường ống cảm biến không khí LKE-N: Tương tự LKE-M, cũng cho phép xác nhận hành động kẹp bằng cảm biến thu khí.

Ứng dụng

Kẹp liên kết công suất cao KOSMEK LKE là lựa chọn lý tưởng cho các ứng dụng:

• Tiết kiệm không gian và gia công tải nặng (For Space-Saving • Heavy Load Machining): Kẹp giữ chặt phôi trong các quá trình gia công yêu cầu lực lớn mà vẫn tối ưu không gian.

• Gia công mặt sau (For Backside Machining): Đảm bảo giữ phôi ổn định khi gia công các bề mặt khó tiếp cận.

• Gia công chính xác cao phôi mỏng (For High Accurate Machining of Thin Workpiece): Lực giữ giúp phôi mỏng không bị biến dạng trong quá trình gia công, đảm bảo độ chính xác của sản phẩm cuối cùng.
