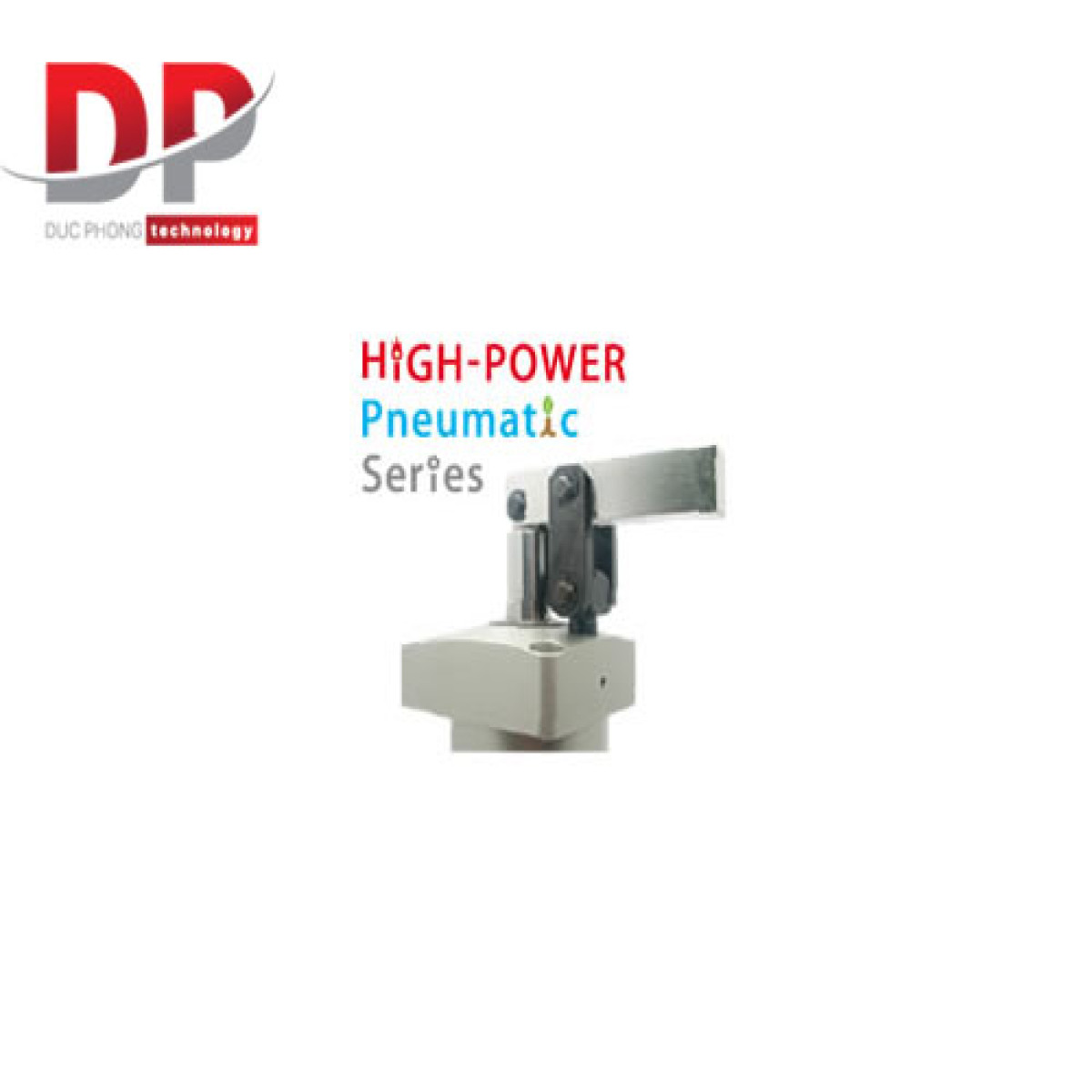

Kẹp liên kết khí nén công suất cao WCE - KOSMEK (0,2～0,5MPa)

Kẹp liên kết khí nén công suất cao KOSMEK WCE là một giải pháp kẹp phôi đột phá, được thiết kế để mang lại lực kẹp mạnh mẽ và độ giữ vững ưu việt cho các ứng dụng công nghiệp. Hoạt động trong dải áp suất khí nén từ 0.2 đến 0.5 MPa, dòng kẹp WCE nổi bật với sự kết hợp thông minh giữa hệ thống khóa khí nén và khóa cơ học, đảm bảo phôi được cố định chắc chắn, không bị xê dịch hay biến dạng ngay cả trong những môi trường làm việc khắc nghiệt nhất. Đây là lựa chọn lý tưởng để nâng cao hiệu suất, độ chính xác và tiết kiệm chi phí trong sản xuất.

Mô tả sản phẩm kẹp liên kết khí nén công suất cao WCE



Tính năng và ưu điểm nổi bật

• Lực kẹp và lực giữ vượt trội:

  • Lực kẹp cao: Kẹp WCE tạo ra lực kẹp mạnh mẽ, ví dụ Model WCE2502 (với cần kẹp dài 50mm, áp suất khí nén 0.44 MPa) có lực kẹp lên tới 2 kN, gấp khoảng 2.5 lần so với mẫu WCA thông thường của KOSMEK. Dải lực xi lanh của dòng WCE rộng từ 0.28 đến 3.92 kN.

  • Lực giữ mạnh mẽ với khóa cơ học: Kẹp WCE được trang bị cơ chế khóa cơ học (wedge mechanism) giúp tạo ra lực giữ mạnh mẽ. Lực giữ này (Holding Force) là lực chịu phản lực và không bị ảnh hưởng bởi biến động áp suất khí nén, đảm bảo phôi không bị xê dịch hay biến dạng dưới tác động của lực gia công. Điều này khác biệt hoàn toàn với lực kẹp, mang lại sự ổn định và an toàn cao hơn. Ví dụ, Model WCE2502 có lực giữ lên đến 4 kN.

• Cơ chế khóa an toàn tự động (Self-Locking State):

  • Khi áp suất khí khóa (Lock Air Pressure) giảm về 0 trong trạng thái đã khóa, kẹp WCE vẫn duy trì một lực kẹp và lực giữ đáng kể nhờ lò xo bên trong và khóa cơ học. Điều này cung cấp một lớp bảo vệ an toàn bổ sung, ngăn ngừa phôi bị lỏng hoặc rơi trong trường hợp mất áp suất đột ngột.

• Loại bỏ hệ thống thủy lực (Elimination of Hydraulics):

  • Sử dụng khí nén thay vì thủy lực giúp loại bỏ nhu cầu về bộ nguồn thủy lực và hệ thống đường ống phức tạp. Điều này dẫn đến giảm chi phí tổng thể khoảng 30% (so với thiết bị thủy lực), đồng thời giúp hệ thống sạch sẽ, dễ bảo trì hơn và thân thiện với môi trường.

• Tiết kiệm không gian (Space-Saving):

  • Với cùng lực kẹp tương đương, kẹp WCE có kích thước nhỏ gọn hơn 2 size so với mẫu WCA hiện tại của KOSMEK. Điều này tối ưu hóa không gian lắp đặt trên jig và fixture, cho phép thiết kế hệ thống nhỏ gọn và hiệu quả hơn.

• Tiết kiệm năng lượng (Energy-Saving):

  • Kẹp WCE đạt được lực kẹp cao ngay cả khi hoạt động ở áp suất thấp. Điều này giúp giảm đáng kể lượng khí nén tiêu thụ, dẫn đến tiết kiệm năng lượng và giảm chi phí vận hành.

Cơ chế hoạt động

• Trạng thái nhả kẹp (Released State):

  • Áp suất khí khóa (Lock Air Pressure) OFF, áp suất khí nhả (Release Air Pressure) ON.

  • Thanh piston hạ xuống để nhả kẹp.

• Trạng thái khóa (Locked State):

  • Áp suất khí khóa (Lock Air Pressure) ON, áp suất khí nhả (Release Air Pressure) OFF.

  • Thanh piston đi lên và piston tăng áp (boosting piston) được kích hoạt.

  • Tạo ra lực kẹp và lực giữ mạnh mẽ thông qua cơ chế chêm (wedge mechanism).

• Trạng thái tự khóa (Self-Locking State):

  • Áp suất khí khóa OFF, áp suất khí nhả OFF.

  • Nếu áp suất khí khóa giảm về 0 trong trạng thái khóa, một phần lực kẹp và lực giữ vẫn được duy trì nhờ lò xo bên trong và khóa cơ học.

Biến thể tùy chọn

• Tùy chọn thanh đầu kép WCE-D: Cho phép kẹp đồng thời hai điểm, tăng hiệu quả kẹp.

• Tùy chọn ống phân phối cảm biến không khí Model WCE-M: Tích hợp cảm biến thu khí để xác nhận trạng thái kẹp, giúp dễ dàng tự động hóa và giám sát.

• Tùy chọn đường ống cảm biến không khí Model WCE-N: Tương tự WCE-M, cũng tích hợp cảm biến thu khí để xác nhận trạng thái kẹp.

Ứng dụng

Kẹp liên kết khí nén công suất cao KOSMEK WCE là lựa chọn hoàn hảo cho:

• Gia công chính xác cao: Đặc biệt với các phôi mỏng, đảm bảo không biến dạng.

• Gia công tải nặng: Cố định chắc chắn các chi tiết lớn, chịu lực gia công cao.

• Hệ thống tự động hóa: Tích hợp dễ dàng nhờ khả năng tự khóa và tùy chọn cảm biến.

• Các ứng dụng yêu cầu tiết kiệm không gian và năng lượng.
