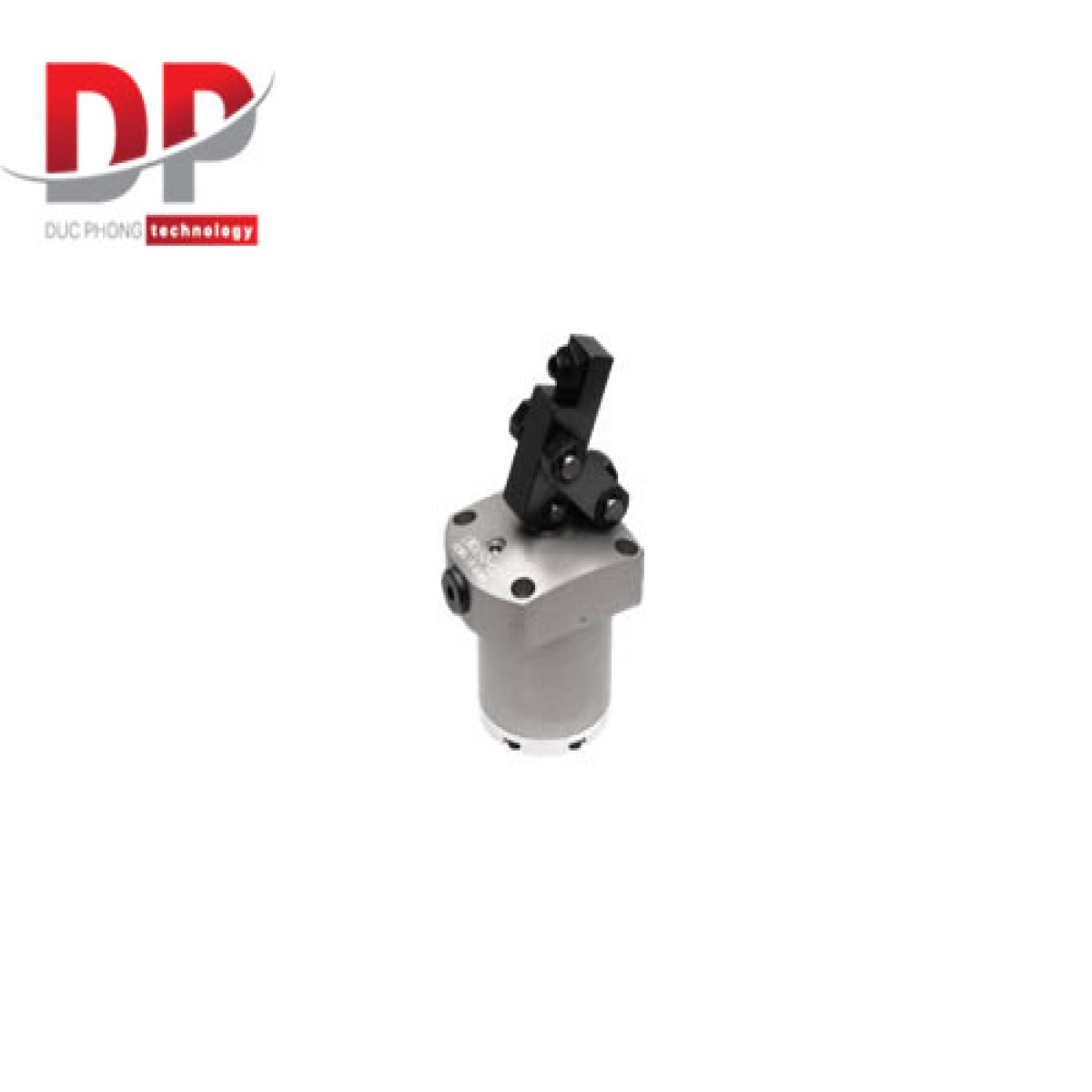

Kẹp liên kết tác động đơn LJ - KOSMEK (2,5～7MPa)

Kẹp liên kết tác động đơn KOSMEK LJ là một giải pháp kẹp phôi nhỏ gọn và hiệu quả, nổi bật với thiết kế xi lanh tích hợp cơ chế liên kết. Hoạt động với dải áp suất thủy lực từ 2.5 đến 7 MPa, LJ lý tưởng cho các ứng dụng đòi hỏi lực kẹp mạnh mẽ trong không gian hạn chế, đồng thời mang lại độ bền và tuổi thọ cao.

Mô tả sản phẩm kẹp liên kết tác động đơn LJ



Tính năng và ưu điểm nổi bật

• Xi lanh nhỏ gọn với cơ chế liên kết tích hợp (Compact Cylinder with Integrated Link Mechanism):

  • LJ được thiết kế để tối ưu hóa không gian, giúp dễ dàng tích hợp vào các đồ gá (fixture) hoặc máy móc có diện tích nhỏ.

  • Cơ chế liên kết được tích hợp trực tiếp vào xi lanh, tạo ra một tổng thể nhỏ gọn và hiệu quả.

• Khả năng gắn van điều khiển tốc độ trực tiếp (Able to attach speed control valve directly):

  • Khi gắn miếng đệm loại C, có thể gắn trực tiếp van điều khiển tốc độ (model BZL) với chức năng xả khí.

  • Van điều khiển tốc độ giúp kiểm soát tốc độ hành trình của kẹp, tránh va đập và tăng độ chính xác trong quá trình vận hành. (Van điều khiển tốc độ được bán riêng).

• Tuổi thọ cao và độ bền vượt trội (Long Life, High Durability and Trap Valve):

  • LJ được trang bị van bẫy (Trap Valve), giúp niêm phong hoàn toàn khoang lò xo, ngăn chặn sự tiếp xúc với không khí bên ngoài.

  • Điều này giúp loại bỏ nguy cơ ăn mòn do chất làm mát xâm nhập vào bên trong xi lanh, kéo dài tuổi thọ và độ bền của sản phẩm.

  • Không yêu cầu cổng thoát khí.

  • Có khả năng chống chất làm mát tuyệt vời.

• Cần gạt có thể định vị theo ba hướng (Lever in three directions available):

  • Vị trí cần gạt có thể điều chỉnh theo ba hướng: Trái (L), Giữa (C) và Phải (R), nhìn từ phía cổng dầu.

  • Tính năng này mang lại sự linh hoạt trong thiết kế đồ gá và lắp đặt kẹp để phù hợp với các hình dạng phôi và yêu cầu không gian khác nhau.

Cơ chế hoạt động

• Khi nhả kẹp (When Releasing): Ngừng cấp áp suất thủy lực, hành động nhả kẹp được thực hiện bằng lò xo tích hợp bên trong.

• Khi khóa (When Locking): Cấp áp suất thủy lực vào cổng dầu để thực hiện hành động khóa. Piston di chuyển lên, đẩy cần gạt di chuyển xuống và khóa chặt phôi.

Ứng dụng

Kẹp liên kết tác động đơn KOSMEK LJ phù hợp cho nhiều ứng dụng công nghiệp, đặc biệt là trong các trường hợp cần tối ưu hóa không gian:

• Gia công (Machining): Cố định phôi trong quá trình gia công.

• Lắp ép (Press Fitting): Hỗ trợ quá trình lắp ép các chi tiết.

• Chuyển phôi (Transfer) và Nạp phôi bằng Gantry Loader: Cơ chế cần gạt thu gọn giúp tránh va chạm trong quá trình tải/dỡ phôi.

• Ngăn ngừa va chạm (Interference Prevention): Thiết kế nhỏ gọn và khả năng thu cần gạt giúp tránh va chạm với phôi hoặc các thành phần khác.

• Các hệ thống tự động hóa yêu cầu xác nhận hành động.
