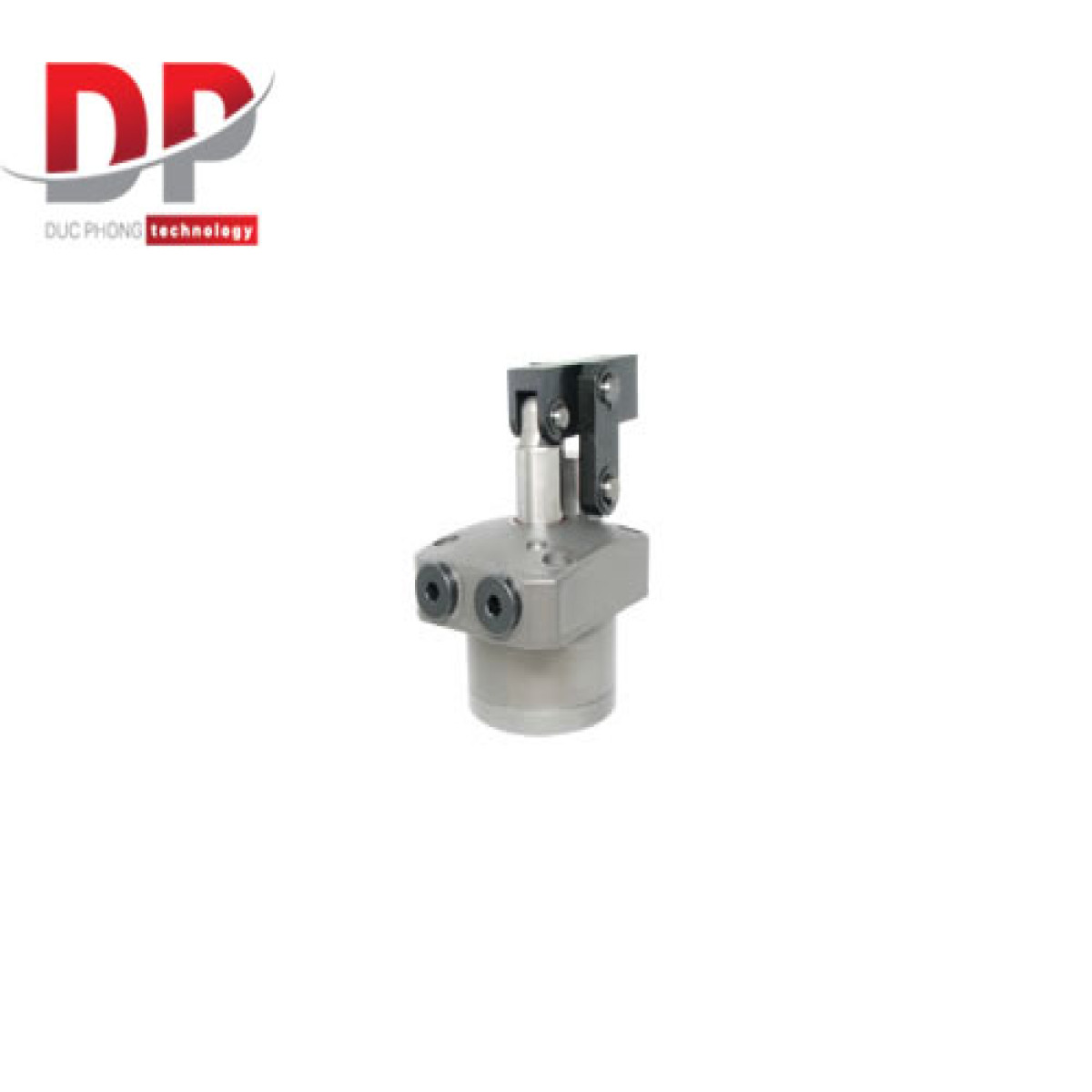

Kẹp liên kết tác động kép LKC - KOSMEK (0,5～7MPa)

Kẹp liên kết tác động kép KOSMEK LKC là giải pháp kẹp phôi được thiết kế đặc biệt để tối ưu hóa không gian lắp đặt mà vẫn đảm bảo hiệu suất mạnh mẽ. Hoạt động với dải áp suất thủy lực từ 0.5 đến 7 MPa, LKC là kẹp liên kết thủy lực tác động kép nhỏ gọn nhất của KOSMEK, lý tưởng cho các thiết bị và jig có diện tích hạn chế.

Mô tả sản phẩm kẹp liên kết tác động kép LKC



Tính năng và ưu điểm nổi bật

• Thiết kế cực kỳ nhỏ gọn (Compact):

  • LKC được thiết kế với kích thước nhỏ gọn hơn đáng kể so với các mẫu kẹp liên kết khác, ví dụ, Model LKC0400-CC chỉ cao 26mm, so với 29mm của mẫu LKA0400-CC.

  • Kích thước nhỏ gọn bên dưới mặt bích cho phép thiết kế các đồ gá (fixture) có diện tích lắp đặt nhỏ hơn.

  • Thân kẹp nhỏ gọn giúp giới hạn nhiễu bên trong và làm cho việc thiết kế đồ gá trở nên thân thiện với kỹ sư hơn.

• Kẹp liên kết thủy lực tác động kép:

  • Cung cấp lực kẹp mạnh mẽ và ổn định, phù hợp cho các ứng dụng gia công và lắp ráp yêu cầu độ chính xác cao và lực giữ vững chắc.

• Khả năng chống chất làm mát tuyệt vời (Excellent Coolant Resistance):

  • Được trang bị phớt chắn bụi để bảo vệ hiệu quả chống lại chất làm mát.

• Điểm hỗ trợ cường độ cao (High Strength Supporting Point):

  • Thân kẹp nhỏ gọn có khả năng duy trì lực kẹp và lực giữ tương tự như các mẫu lớn hơn nhờ tích hợp điểm hỗ trợ cường độ cao bên trong thân xi lanh.

  • Độ bền của nó được đánh giá là tốt nhất trong ngành, thông qua phương pháp đúc.

• Khả năng gắn van điều khiển tốc độ trực tiếp (Able to attach speed control valve directly):

  • Khi gắn miếng đệm loại C, có thể gắn trực tiếp van điều khiển tốc độ (Speed control valve, được bán riêng) với chức năng xả khí.

• Cần gạt có thể định vị theo ba hướng (Lever in three directions available):

  • Cần gạt có thể định vị theo ba hướng: trái (L), giữa (C) và phải (R), nhìn từ phía cổng.

• Phạm vi bù cho phép lớn hơn (A larger range of allowable offset):

  • Tùy chọn tấm liên kết cường độ cao cho phép dung sai lớn hơn.

Cơ chế hoạt động

• Trạng thái nhả kẹp (Released State): Cần gạt ở vị trí mở, sẵn sàng để đặt hoặc lấy phôi.
• Trạng thái khóa (Locked State): Khi áp suất thủy lực được cấp vào, piston di chuyển lên, đẩy cần gạt di chuyển xuống và khóa chặt phôi.

Ứng dụng

Kẹp liên kết KOSMEK LKC phù hợp cho nhiều ứng dụng, bao gồm:

• Gia công (Machining): Cố định phôi trong quá trình gia công.

• Lắp ép (Press Fitting): Hỗ trợ quá trình lắp ép các chi tiết.

• Chuyển phôi (Transfer) và Nạp phôi bằng Gantry Loader: Cơ chế thu cần gạt giúp tránh nhiễu/cản trở trong quá trình tải/dỡ phôi.

• Ngăn ngừa va chạm (Interference Prevention): Thiết kế nhỏ gọn và khả năng thu cần gạt giúp tránh va chạm với phôi hoặc các thành phần khác.
