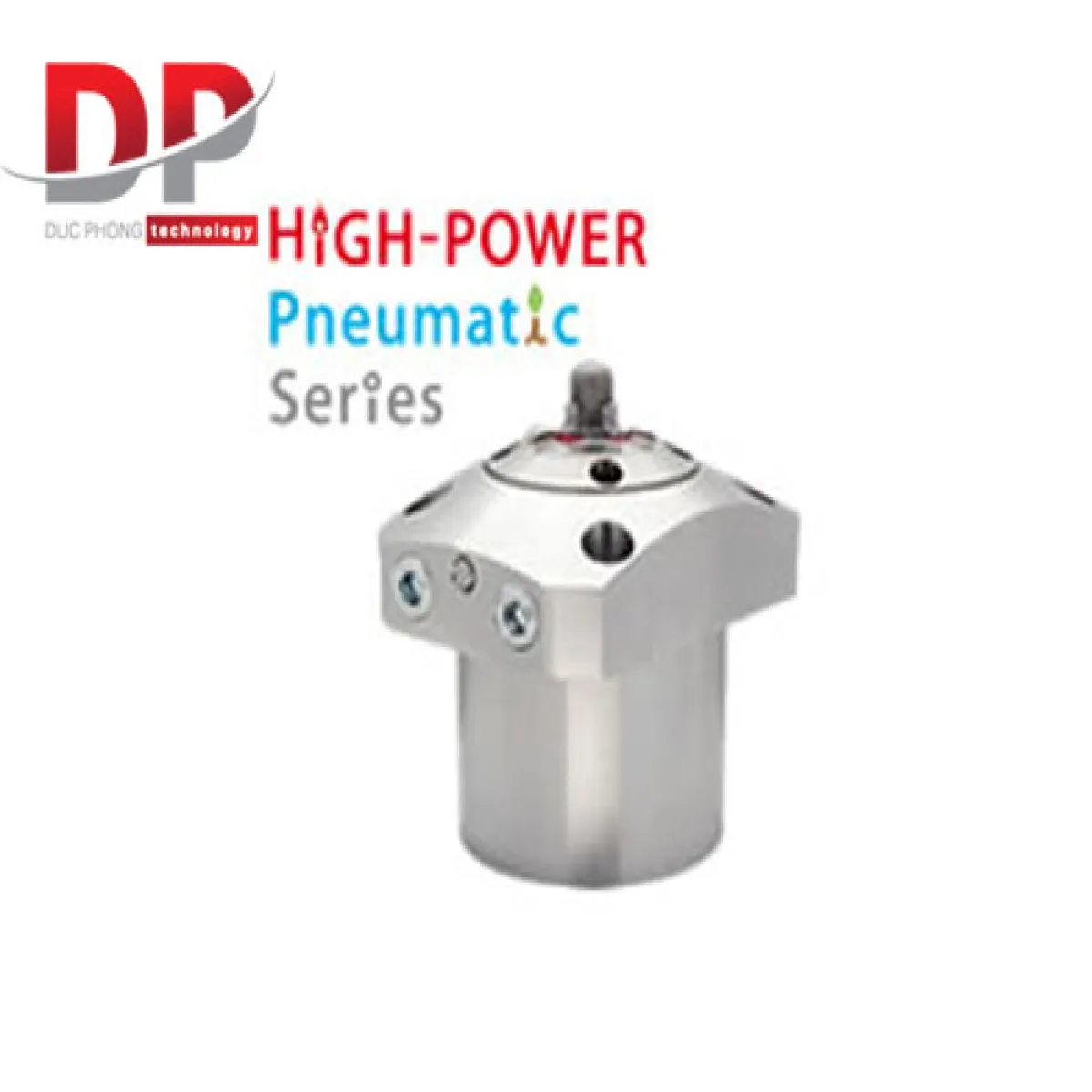

Kẹp lỗ khí nén công suất cao SWE có khóa cơ tích hợp - KOSMEK

Nguyên lý hoạt động

Quá trình kẹp diễn ra qua các bước sau:

• Trạng thái nhả (Released State): Gripper (kẹp) ở trạng thái thu gọn, cho phép nạp hoặc tháo phôi dễ dàng.
• Trạng thái kẹp (Clamping State): Gripper giãn nở, giữ chặt lỗ trên phôi.
• Trạng thái đã kẹp (Clamped State): Gripper kéo và kẹp chặt phôi vào bề mặt đặt (trục Z).

Đặc điểm nổi bật và lợi ích

• Kẹp lỗ phôi và kéo vào bề mặt đặt trục Z: Đây là cơ chế kẹp chính, đảm bảo phôi được cố định chắc chắn và chính xác, đặc biệt quan trọng cho các hoạt động gia công.

• Có thể gia công 5 mặt ngoại trừ mặt kẹp: Nhờ cơ chế kẹp thông minh vào lỗ phôi và kéo xuống bề mặt, Kẹp lỗ KOSMEK cho phép truy cập và gia công 5 mặt của chi tiết, tối đa hóa hiệu suất gia công trong một lần thiết lập.

• Không có sự can thiệp giúp quá trình gia công tốt hơn và đường chạy dao đơn giản: Do kẹp được tích hợp vào bên trong phôi (qua lỗ), không có các chi tiết kẹp lộ ra ngoài gây cản trở đường chạy dao của dụng cụ cắt. Điều này giúp tối ưu hóa đường chạy dao, giảm thiểu thời gian chu kỳ và đơn giản hóa lập trình gia công.

• Chức năng kẹp tích hợp nhỏ gọn và bề mặt đặt trục Z giúp thiết kế dễ dàng và đồ gá đơn giản:

  • Thay thế hệ thống thủy lực bằng khí nén và khóa cơ: Đơn giản hóa cấu trúc đồ gá, giảm chi phí và yêu cầu bảo trì.

  • Kích thước đồ gá có thể được giảm thiểu: Do không cần các bộ phận kẹp lớn xung quanh phôi.

  • Quá trình gia công có thể đơn giản hơn: Loại bỏ nhiều bước thiết lập và thay đổi đồ gá.

  • Tối ưu hóa quản lý phoi và làm mát: Thiết kế kẹp gọn gàng giúp phoi dễ dàng thoát ra và chất lỏng làm mát tiếp cận bề mặt gia công hiệu quả hơn.

Ứng dụng

Kẹp lỗ khí nén công suất cao SWE của KOSMEK được ứng dụng rộng rãi trong nhiều giai đoạn của quy trình sản xuất cơ khí:

• Gia công (Machining): Cố định phôi chắc chắn trên máy gia công, cho phép gia công chính xác và hiệu quả các chi tiết.

• Làm sạch bavia bằng Robot (Deburring with Robots): Giữ chặt chi tiết trong khi robot thực hiện quá trình loại bỏ bavia, đảm bảo độ chính xác và an toàn.

• Chuyển giao (Transfer): Dễ dàng kẹp và di chuyển phôi giữa các công đoạn sản xuất, tối ưu hóa dòng chảy vật liệu.

• Lắp ráp thiết bị (Assembling Equipment): Cố định chi tiết trong quá trình lắp ráp, đảm bảo độ chính xác của các mối nối.
