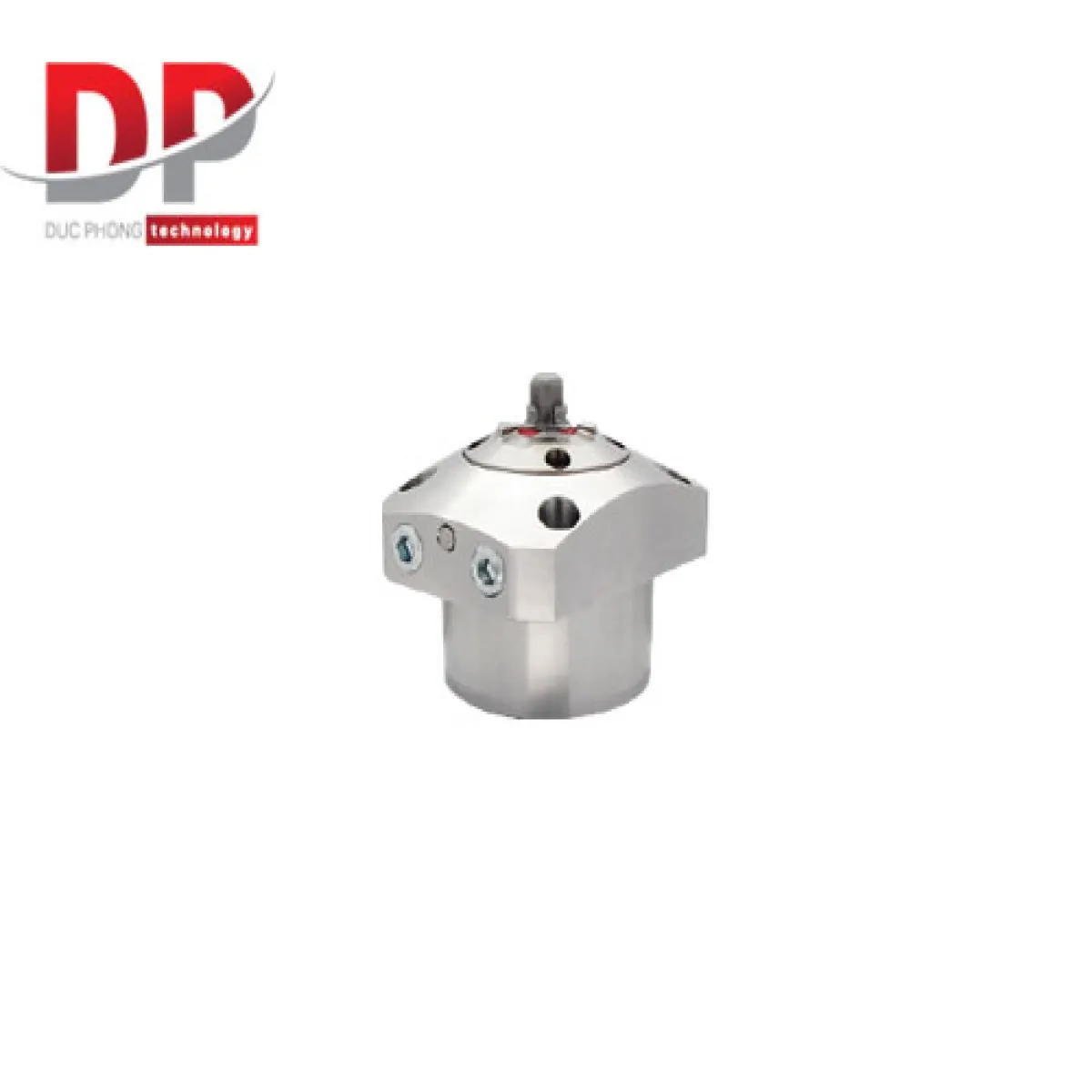

Kẹp lỗ khí nén SWA - KOSMEK (0,25～0,7MPa)

Kẹp lỗ khí nén SWA của KOSMEK là một giải pháp kẹp phôi tiên tiến, hoạt động trong dải áp suất khí nén từ 0,25 đến 0,7 MPa. Dòng SWA nổi bật với khả năng tự khóa ở áp suất bằng không nhờ lò xo khóa tích hợp, đảm bảo kẹp chắc chắn và an toàn ngay cả khi áp suất khí nén bị mất. Sản phẩm này được thiết kế để tối ưu hóa quy trình gia công, giảm thiểu biến dạng phôi và nâng cao hiệu quả sản xuất.

Mô tả sản phẩm kẹp lỗ khí nén SWA



Nguyên lý hoạt động

Kẹp lỗ SWA hoạt động theo trình tự sau:

• Trạng thái nhả (Released State): Gripper (bộ phận kẹp) ở trạng thái thu gọn, cho phép người dùng dễ dàng nạp hoặc tháo phôi.
• Trạng thái kẹp (Clamping State): Khí nén được cấp vào, đẩy gripper giãn nở, giữ chặt vào lỗ trên phôi.
• Trạng thái đã kẹp (Clamped State): Gripper tiếp tục kéo và kẹp chặt phôi vào bề mặt đặt theo trục Z.

Tính năng và ưu điểm nổi bật

• Kẹp lỗ phôi và kéo vào bề mặt đặt trục Z: Cơ chế kẹp này đảm bảo phôi được cố định vững chắc và chính xác vào bề mặt chuẩn của đồ gá, tạo ra độ cứng vững cần thiết cho quá trình gia công. Hành trình kéo của phôi tối đa chỉ 0.1mm, giúp giảm thiểu biến dạng do kẹp.

• Có khả năng giãn nở lực đẩy và giảm thiểu biến dạng do kẹp: SWA có lực giãn nở đáng kể nhưng lại hạn chế tối đa biến dạng phôi trong quá trình kẹp.

• Có thể gia công 5 mặt ngoại trừ mặt kẹp: Nhờ việc kẹp thông qua lỗ bên trong phôi và kéo xuống, SWA cho phép truy cập và gia công hiệu quả 5 mặt của chi tiết trong một lần thiết lập. Điều này giúp:

  • Giảm số lần gá đặt, tiết kiệm thời gian thiết lập.

  • Tăng độ chính xác tích lũy.

  • Nâng cao năng suất gia công.

• Không có sự can thiệp giúp quá trình gia công tốt hơn và đường chạy dao đơn giản: Thiết kế kẹp tích hợp gọn gàng vào bên trong phôi, loại bỏ các chướng ngại vật tiềm ẩn cho dụng cụ cắt. Điều này cho phép:

  • Tối ưu hóa các thông số cắt, tăng tốc độ và bước tiến.

  • Sử dụng dụng cụ tiêu chuẩn, giảm chi phí.

  • Đơn giản hóa lập trình NC, rút ngắn thời gian chu kỳ.

• Chức năng kẹp tích hợp nhỏ gọn và bề mặt đặt trục Z giúp thiết kế dễ dàng và đồ gá đơn giản:

  • Giảm kích thước đồ gá: So với kẹp chu vi truyền thống, kẹp lỗ giúp đồ gá trở nên nhỏ gọn hơn đáng kể, tiết kiệm không gian máy và vật liệu làm đồ gá.

  • Giảm trọng lượng đồ gá: Dễ dàng di chuyển và thao tác.

  • Thiết kế đồ gá đơn giản hơn: Giảm thời gian và chi phí thiết kế, chế tạo.

  • Quản lý phoi và chất làm mát hiệu quả: Thiết kế gọn gàng giúp phoi dễ dàng thoát ra và chất lỏng làm mát tiếp cận trực tiếp khu vực cắt.

Các tùy chọn và tính năng nâng cao

• [Tiêu chuẩn] (Standard): Tích hợp lò xo khóa và lò xo nâng, cho phép kẹp chắc chắn và tự khóa ở áp suất bằng không (zero air pressure). Lò xo nâng (Lift Spring) giúp đẩy phôi lên nhẹ nhàng khi nhả kẹp.

• [Tùy chọn: Không có chức năng kéo] (Option: Without Pulling Function): Không được trang bị lò xo nâng và hành trình kéo phôi là tối thiểu. Kẹp phôi chỉ bằng lực giãn nở. Lưu ý: Tùy chọn này không có chức năng xác nhận vị trí ngồi (seating confirmation), nhưng có chức năng phát hiện bất thường của kẹp.

Ứng dụng

Kẹp lỗ khí nén SWA được ứng dụng rộng rãi trong nhiều giai đoạn của quy trình sản xuất cơ khí:

• Gia công (Machining): Cố định phôi chắc chắn trên máy gia công để thực hiện các nguyên công chính xác.

• Làm sạch bavia bằng Robot (Deburring with Robots): Giữ chặt chi tiết trong khi robot thực hiện quá trình loại bỏ bavia.

• Chuyển giao (Transfer): Dễ dàng kẹp và di chuyển phôi giữa các công đoạn, giúp thiết bị chuyển giao trở nên gọn nhẹ và linh hoạt hơn (như minh họa "Before" và "After" trong hình ảnh, giảm không gian cần thiết từ xi lanh tuyến tính).

• Lắp ráp thiết bị (Assembling Equipment): Cố định chi tiết trong quá trình lắp ráp.

Kẹp lỗ khí nén SWA của KOSMEK là một giải pháp lý tưởng cho các ứng dụng yêu cầu kẹp chặt chính xác, giảm thiểu biến dạng phôi, và tối ưu hóa không gian đồ gá trong các môi trường sản xuất hiện đại, đặc biệt khi sử dụng hệ thống khí nén.
