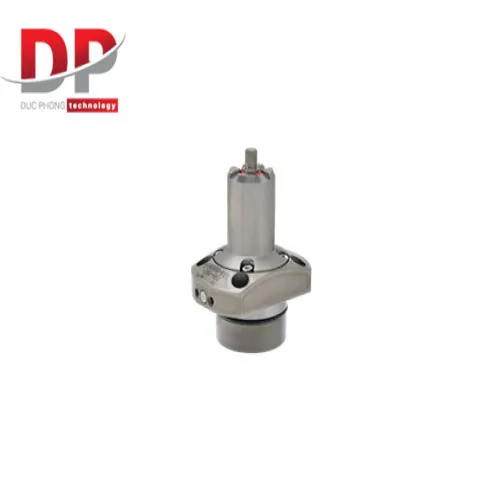

Kẹp lỗ tác động kép SFB - KOSMEK (1,5～7MPa)

Kẹp lỗ tác động kép SFB của KOSMEK là một giải pháp kẹp phôi tiên tiến, hoạt động trong dải áp suất từ 1,5 đến 7 MPa. Điểm nổi bật của dòng SFB là cơ chế tác động kép (Double Action), cho phép điều khiển linh hoạt cả quá trình kẹp và nhả phôi. Sản phẩm này đảm bảo lực kẹp mạnh mẽ, độ chính xác cao và tối ưu hóa quy trình gia công cơ khí.

Mô tả sản phẩm kẹp lỗ tác động kép SFB

Mô tả hành động

Quá trình kẹp phôi của SFB diễn ra qua ba bước được kiểm soát chính xác:

• Trạng thái nhả (Released State): Gripper (bộ phận kẹp) ở trạng thái thu gọn hoàn toàn, cho phép người dùng dễ dàng nạp hoặc tháo phôi.
• Trạng thái kẹp (Clamping State): Dưới tác động của áp suất thủy lực vào cổng khóa (Hyd. Lock Port), gripper giãn nở, giữ chặt vào lỗ trên phôi.
• Trạng thái đã kẹp (Clamped State): Gripper tiếp tục kéo và kẹp chặt phôi vào bề mặt đặt theo trục Z (bề mặt chuẩn của đồ gá). Để nhả kẹp, áp suất thủy lực sẽ được cấp vào cổng nhả (Hyd. Release Port) để đẩy gripper trở lại trạng thái ban đầu.

Ưu điểm nổi bật và lợi ích

• Kẹp lỗ phôi và kéo vào bề mặt đặt trục Z: Cơ chế kẹp này đảm bảo phôi được cố định chắc chắn và chính xác vào bề mặt chuẩn của đồ gá, tạo ra độ cứng vững cần thiết cho quá trình gia công, đặc biệt quan trọng cho các chi tiết đòi hỏi độ chính xác cao.

• Có thể gia công 5 mặt ngoại trừ mặt kẹp: Nhờ việc kẹp thông qua lỗ bên trong phôi và kéo xuống, Kẹp lỗ SFB cho phép truy cập và gia công hiệu quả 5 mặt của chi tiết trong một lần thiết lập. Điều này giúp:

  • Giảm số lần gá đặt: Tiết kiệm thời gian thiết lập.

  • Tăng độ chính xác tích lũy: Giảm sai số do thay đổi vị trí gá.

  • Nâng cao năng suất: Tối ưu hóa chu trình gia công.

• Không có sự can thiệp giúp quá trình gia công tốt hơn và đường chạy dao đơn giản: Thiết kế kẹp tích hợp hoàn toàn vào bên trong phôi (qua lỗ) loại bỏ các chướng ngại vật tiềm ẩn cho dụng cụ cắt. Điều này cho phép:

  • Tối ưu hóa các thông số cắt: Tăng tốc độ và bước tiến.

  • Sử dụng dụng cụ tiêu chuẩn: Giảm chi phí dụng cụ.

  • Đơn giản hóa lập trình NC: Giảm thời gian lập trình.

  • Rút ngắn thời gian chu kỳ: Tăng sản lượng.

• Chức năng kẹp tích hợp nhỏ gọn và bề mặt đặt trục Z giúp thiết kế dễ dàng và đồ gá đơn giản:

  • Thay thế hệ thống kẹp chu vi truyền thống: Đồ gá có thể được thu nhỏ đáng kể (như minh họa "Before" và "After" trong hình ảnh), tiết kiệm không gian máy và vật liệu làm đồ gá.

  • Giảm trọng lượng đồ gá: Dễ dàng di chuyển và thao tác.

  • Thiết kế đồ gá đơn giản hơn: Giảm thời gian và chi phí thiết kế, chế tạo.

  • Quản lý phoi và chất làm mát hiệu quả: Thiết kế gọn gàng giúp phoi dễ dàng thoát ra và chất lỏng làm mát tiếp cận trực tiếp khu vực cắt, tăng tuổi thọ dụng cụ và chất lượng bề mặt.
