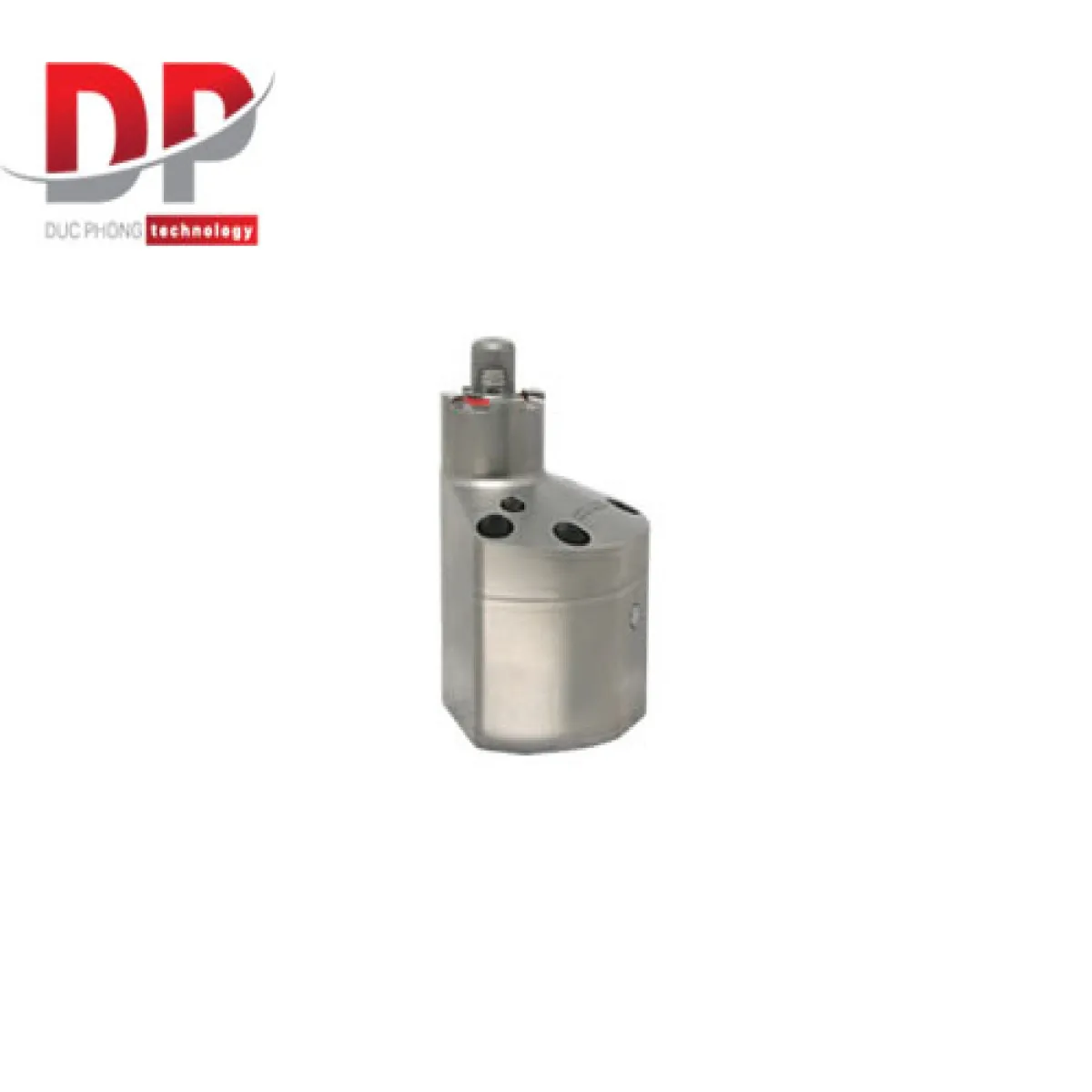

Kẹp lỗ tác động kép SFC - KOSMEK (1,5～7MPa)

Kẹp lỗ tác động kép SFC của KOSMEK là một loại kẹp lỗ mới được bổ sung, hoạt động trong dải áp suất 1,5 đến 7 MPa. Điểm đặc biệt của SFC là khả năng kẹp lệch tâm (offset hole clamp), giúp tránh các va chạm tiềm ẩn với phôi, đồ gá hoặc dụng cụ trong quá trình gia công. Tương tự như các dòng kẹp lỗ khác của KOSMEK, SFC vẫn đảm bảo khả năng gia công 5 mặt và tối ưu hóa quy trình sản xuất.

Mô tả sản phẩm kẹp lỗ tác động kép SFC



Nguyên lý hoạt động

Quá trình kẹp của SFC tuân theo cơ chế tác động kép thông thường của KOSMEK:

• Trạng thái nhả (Released State): Gripper (bộ phận kẹp) ở trạng thái thu gọn, cho phép nạp hoặc tháo phôi.
• Trạng thái kẹp (Clamping State): Dưới tác động của áp suất thủy lực, gripper giãn nở để giữ chặt vào lỗ trên phôi.
• Trạng thái đã kẹp (Clamped State): Gripper tiếp tục kéo và kẹp chặt phôi vào bề mặt đặt theo trục Z. Quá trình nhả kẹp được thực hiện bằng cách cấp áp suất thủy lực vào cổng nhả riêng biệt (tác động kép).

Đặc điểm nổi bật và lợi ích:

• Kẹp lỗ phôi và kéo vào bề mặt đặt trục Z: Đảm bảo phôi được cố định vững chắc và chính xác, tạo độ cứng vững cần thiết cho quá trình gia công.

• Có thể gia công 5 mặt ngoại trừ mặt kẹp: Nhờ cơ chế kẹp bên trong lỗ phôi và kéo xuống, SFC cho phép truy cập và gia công hiệu quả 5 mặt của chi tiết trong một lần thiết lập. Điều này giúp giảm số lần gá đặt, tiết kiệm thời gian và tăng độ chính xác tích lũy.

• Không có sự can thiệp giúp quá trình gia công tốt hơn và đường chạy dao đơn giản: Thiết kế kẹp tích hợp gọn gàng vào bên trong phôi, loại bỏ hoàn toàn các chướng ngại vật cho dụng cụ cắt. Điều này cho phép:

  • Tối ưu hóa các thông số cắt (tăng tốc độ, bước tiến).

  • Sử dụng dụng cụ tiêu chuẩn, giảm chi phí.

  • Đơn giản hóa lập trình NC, rút ngắn thời gian chu kỳ.

• Chức năng kẹp tích hợp nhỏ gọn và bề mặt đặt trục Z giúp thiết kế dễ dàng và đồ gá đơn giản:

  • Giảm kích thước đồ gá: So với kẹp chu vi truyền thống, kẹp lỗ giúp đồ gá trở nên nhỏ gọn hơn đáng kể.

  • Giảm trọng lượng đồ gá: Tiết kiệm vật liệu và dễ dàng thao tác.

  • Quản lý phoi và chất làm mát hiệu quả: Thiết kế gọn gàng giúp phoi dễ dàng thoát ra và chất lỏng làm mát tiếp cận trực tiếp khu vực cắt.

Tính năng đặc biệt: Kẹp lỗ lệch tâm (Offset Hole Clamp)

Điểm khác biệt và ưu việt của SFC so với các loại kẹp lỗ khác là khả năng kẹp lệch tâm. Điều này mang lại lợi ích quan trọng:

• Tránh va chạm với phôi: Trong một số trường hợp, chi tiết phôi có các đặc điểm hình học phức tạp hoặc cần gia công ở các vị trí khó, kẹp lệch tâm giúp tránh va chạm với chính chi tiết phôi.

• Tránh va chạm với dụng cụ: Đặc biệt hữu ích trong các tác vụ gia công phức tạp như gia công mặt sau (back face machining), nơi dụng cụ cần tiếp cận từ phía sau và kẹp truyền thống có thể gây cản trở. Kẹp lệch tâm cung cấp không gian trống cần thiết cho dụng cụ.

• Tránh va chạm với đồ gá: Đảm bảo đồ gá không bị hư hại trong quá trình gia công.

Kẹp lỗ tác động kép SFC của KOSMEK là giải pháp lý tưởng cho các ứng dụng gia công phức tạp, đòi hỏi khả năng tránh va chạm linh hoạt, đặc biệt là khi thực hiện gia công đa trục hoặc gia công các chi tiết có hình dạng đặc biệt. Sản phẩm này giúp nâng cao hiệu quả, độ chính xác và an toàn trong môi trường sản xuất hiện đại.
