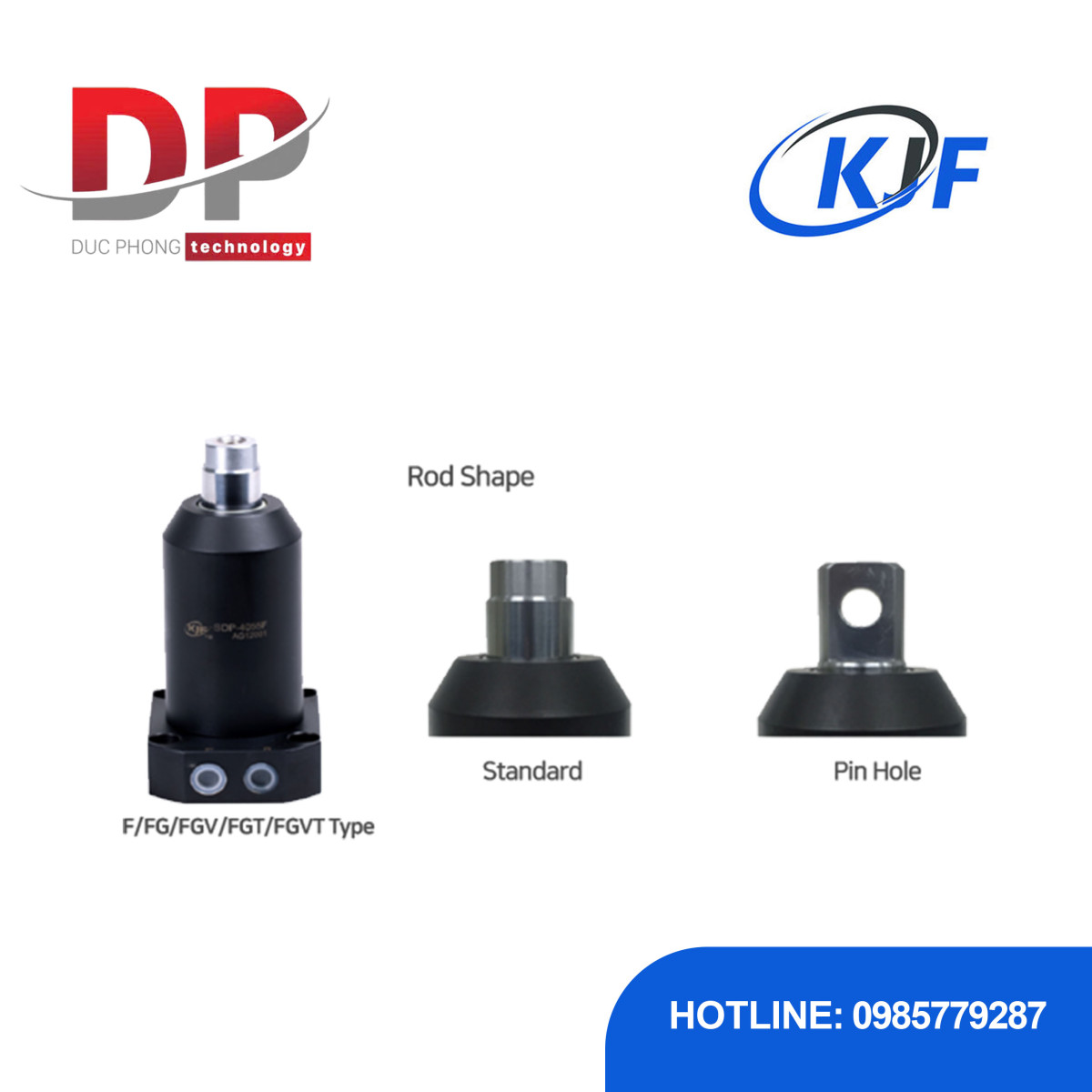

Kẹp thủy lực lắp bích dạng nắp dưới KJF SDP-F

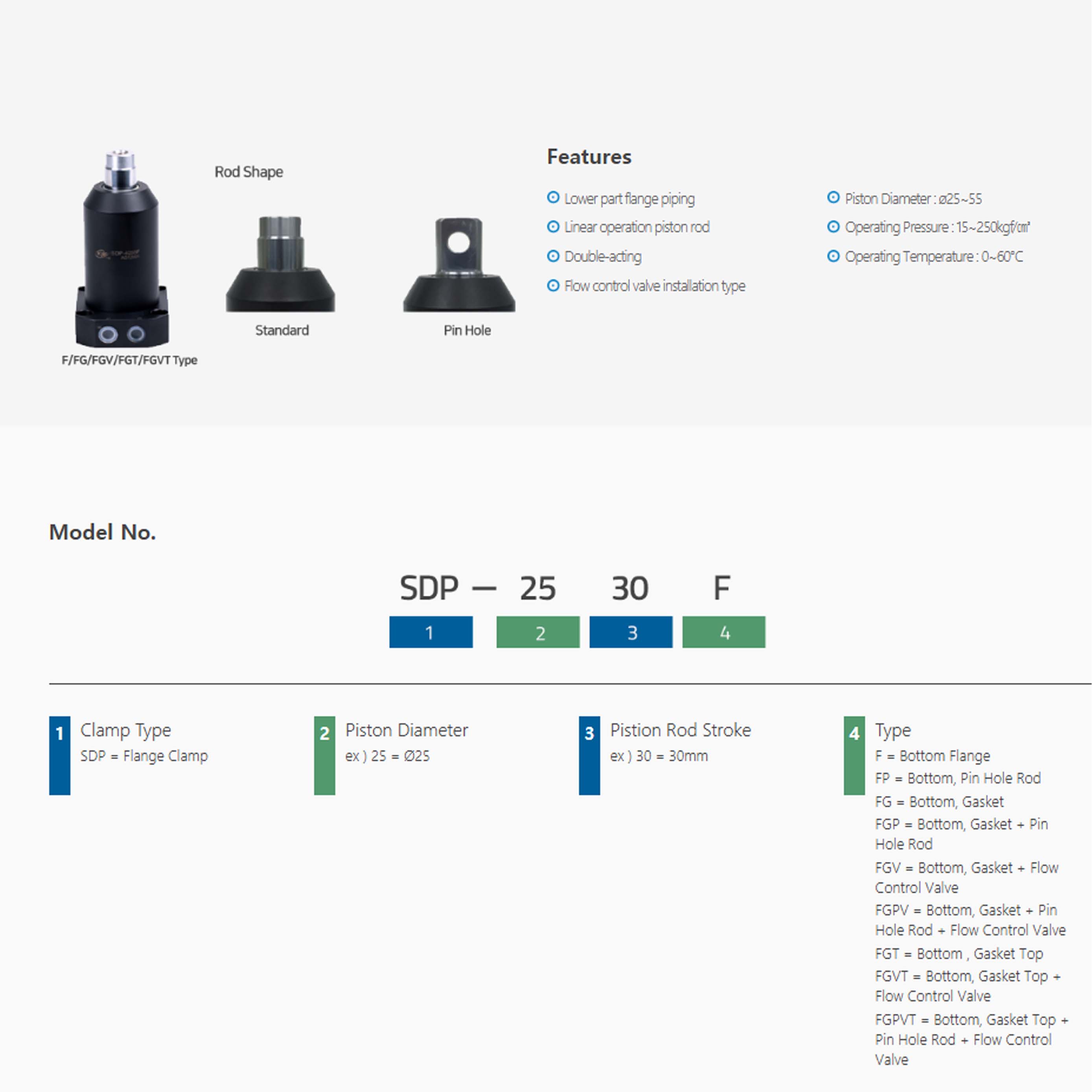

Đặc điểm sản phẩm:

• Là loại Kẹp Thủy lực Lắp Bích (Flange Clamp) tác động kép (Double-acting), đảm bảo tốc độ và độ chính xác cao cho cả hành trình kẹp và nhả phôi.

• Đi ống phía dưới (Lower part flange piping): Cổng dầu được thiết kế ở mặt bích phía dưới, cho phép kết nối manifold hoặc đi ống ẩn, giúp giữ bề mặt đồ gá sạch sẽ và tối ưu không gian vận hành.

• Chuyển động tịnh tiến (Linear Operation Piston Rod): Thanh piston chuyển động thẳng tịnh tiến (không xoay), cung cấp lực kẹp đồng nhất và độ cứng ổn định.

• Tích hợp van điều khiển lưu lượng (Flow control valve installation type): Dễ dàng lắp đặt van điều khiển lưu lượng để kiểm soát tốc độ xi lanh, phù hợp với các yêu cầu chu trình khác nhau.

• Lực kẹp mạnh mẽ: Cung cấp lực kẹp tối đa lên đến 5.94 Tấn (@250kgf/㎠ cho SDP-5577F).

• Năng suất cao: Cơ chế tác động kép giúp tăng tốc độ chu trình kẹp nhả, đạt hiệu suất cao trong sản xuất.

• Dòng sản phẩm: SDP-F (Flange Clamp, Bottom Type).

• Loại vận hành: Thủy lực (Oil), tác động kép (Double-acting).

• Dạng lắp đặt: Lắp bích (Flange Type) với cổng dầu phía dưới (Bottom Type).

• Dải áp suất vận hành: 15 ~ 250 kgf/㎠.

• Dải nhiệt độ vận hành: 0 ~ 60 độ C.

• Dải đường kính Piston (Piston Dia.): ø25 ~ ø55.

• Mã ví dụ & Lực Kẹp Tối đa (@250kgf/㎠):

  • SDP-2530F: 1.23 Tấn (Piston ø25, Stroke 30mm)

  • SDP-4055F: 3.14 Tấn (Piston ø40, Stroke 55mm)

  • SDP-5577F: 5.94 Tấn (Piston ø55, Stroke 77mm)

• Các biến thể chính: Standard (F), Gasket (FG), Pin Hole Rod (FP), Gasket Top (FGT), Gasket + Van (FGV), v.v.

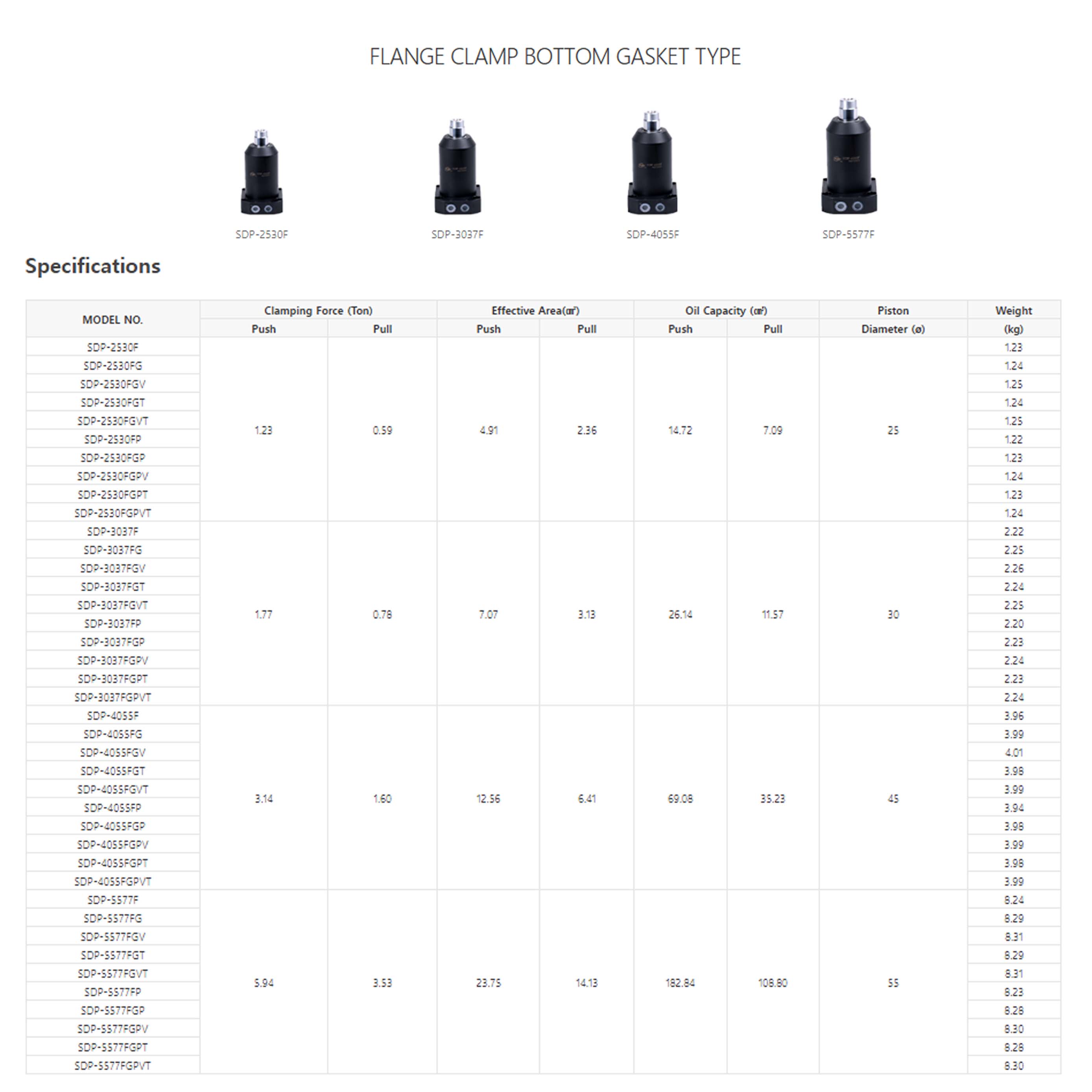

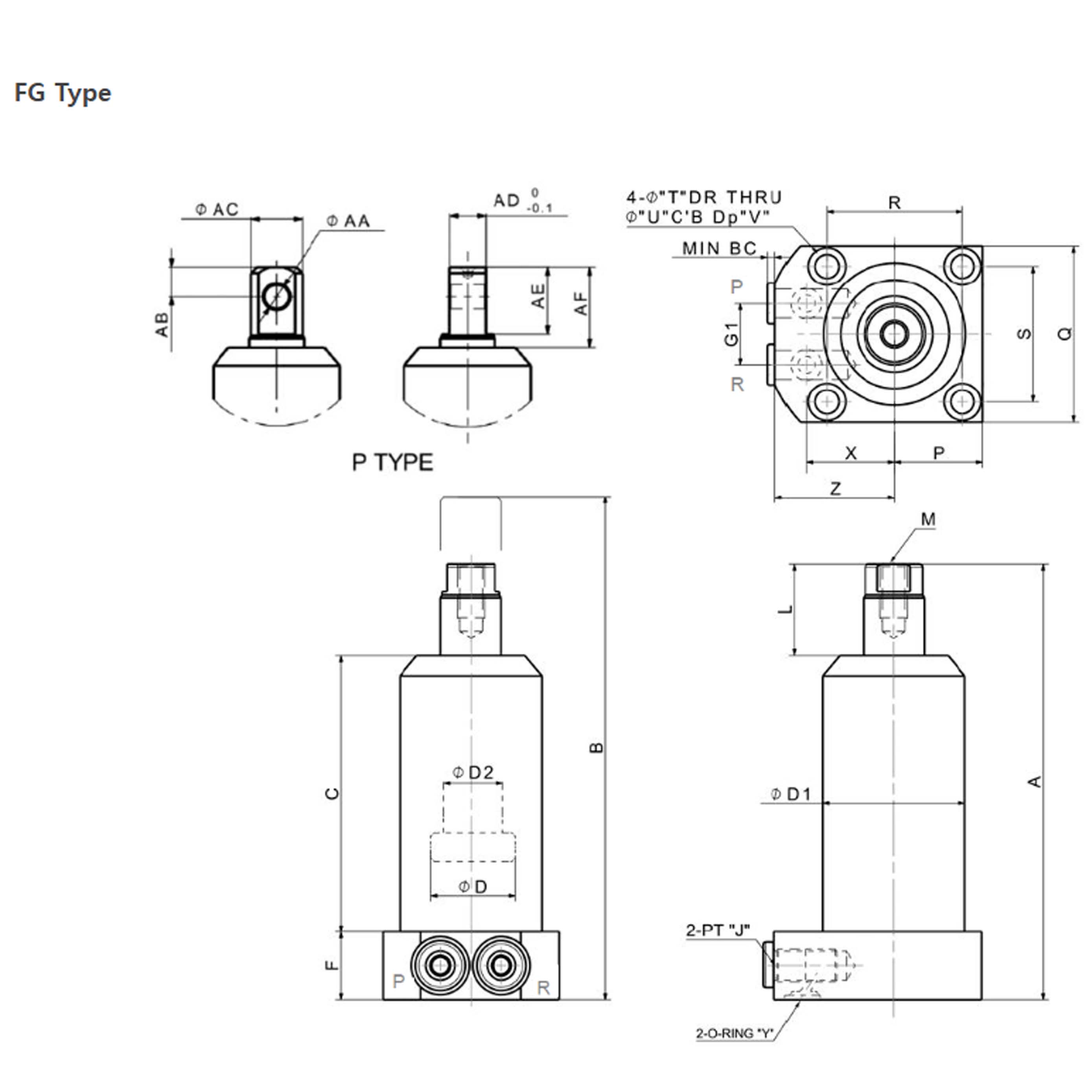

MODEL NO		DIMENSINONS(mm)
		A	B	C	øD	øD1	øD2	F	G1	J	L	M	P	Q	R	S	T	U	V	X	Y	Z	BC	øAA	AB	øAC	AD	AE	AF
SDP-2530FG□V		128.5	158.5	81.5	25	42	18	20	18	PT 1/8	27	M8 x 1.25P	26	52	40	40	7	11	7	26	P6	35	1.8	8	10	17	12	22.5	27
SDP-3037FG□V		153	190	98	30	52	22.4	25	20	PT 1/4	30	M10 x 1.5P	30	60	46	46	7	11	15	31	P6	40	3.5	10	12	21	14	26	30
SDP-4055FG□V		172	227	112	40	65	28	28	24	PT 1/4	32	M12 x 1.75P	40	80	64	64	9	14	9	38	P6	50	3.5	12	13	26.5	18	30	34
SDP-5577FG□V		227	304	160	55	85	35	30	30	PT 3/8	37	M16 x 2.0P	48.5	97	76	76	11	17	11	47	P7	59	5	16	17	33	22	37	41

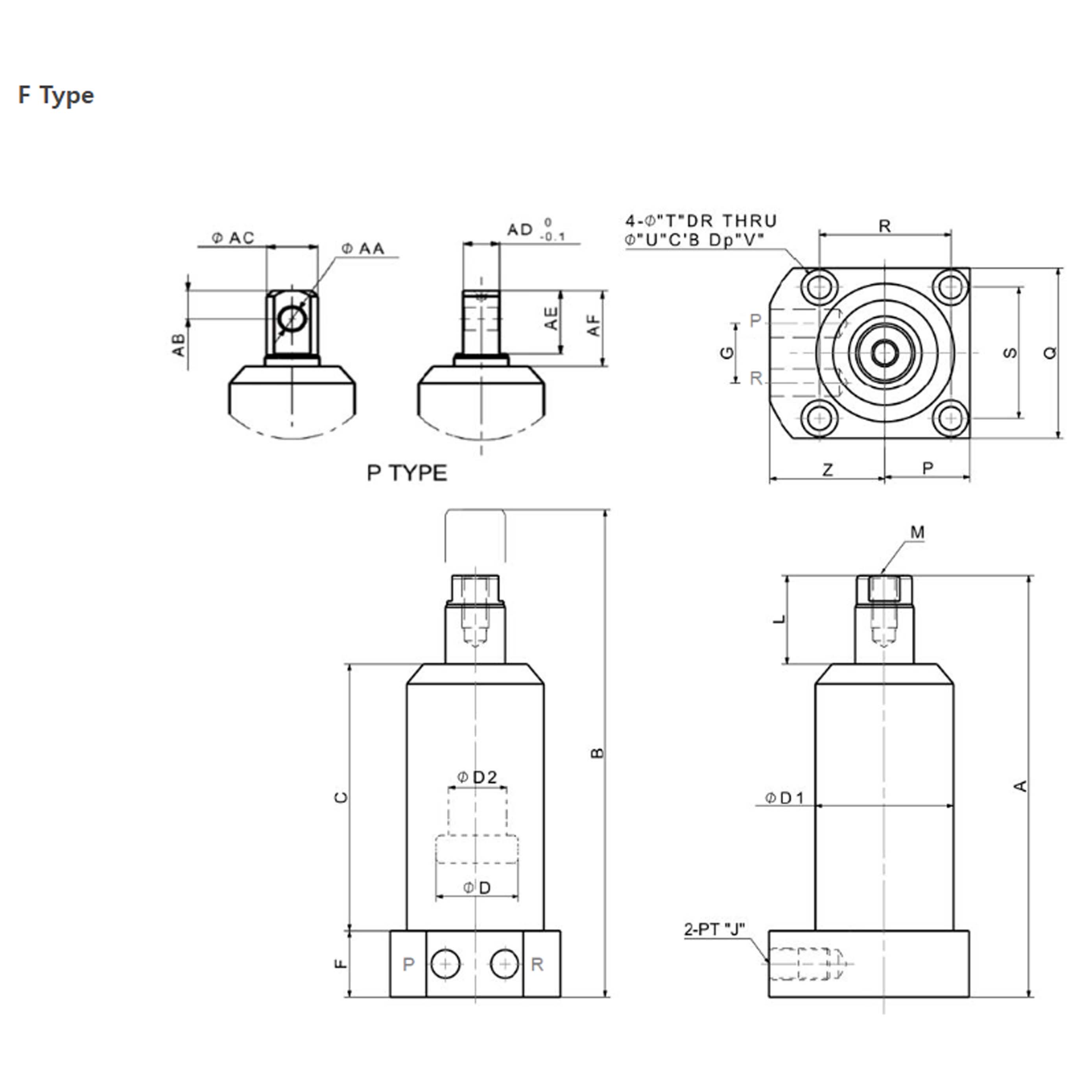

MODEL NO		DIMENSINONS(mm)
		A	B	C	øD	øD1	øD2	F	G	J	L	M	P	Q	R	S	T	U	V	Z	øAA	AB	øAC	AD	AE	AF
SDP-2530F□		128.5	158.5	81.5	25	42	18	20	18	PT 1/8	27	M8 x 1.25P	26	52	40	40	7	11	7	35	8	10	17	12	22.5	27
SDP-3037F□		153	190	98	30	52	22.4	25	22	PT 1/4	30	M10 x 1.5P	30	60	46	46	7	11	15	40	10	12	21	14	26	30
SDP-4055F□		172	227	112	40	65	28	28	24	PT 1/4	32	M12 x 1.75P	40	80	64	64	9	14	9	50	12	13	26.5	18	30	34
SDP-5577F□		227	304	160	55	85	35	30	30	PT 3/8	37	M16 x 2.0P	48.5	97	76	76	11	17	11	59	16	17	33	22	37	41



MODEL NO		DIMENSINONS(mm)

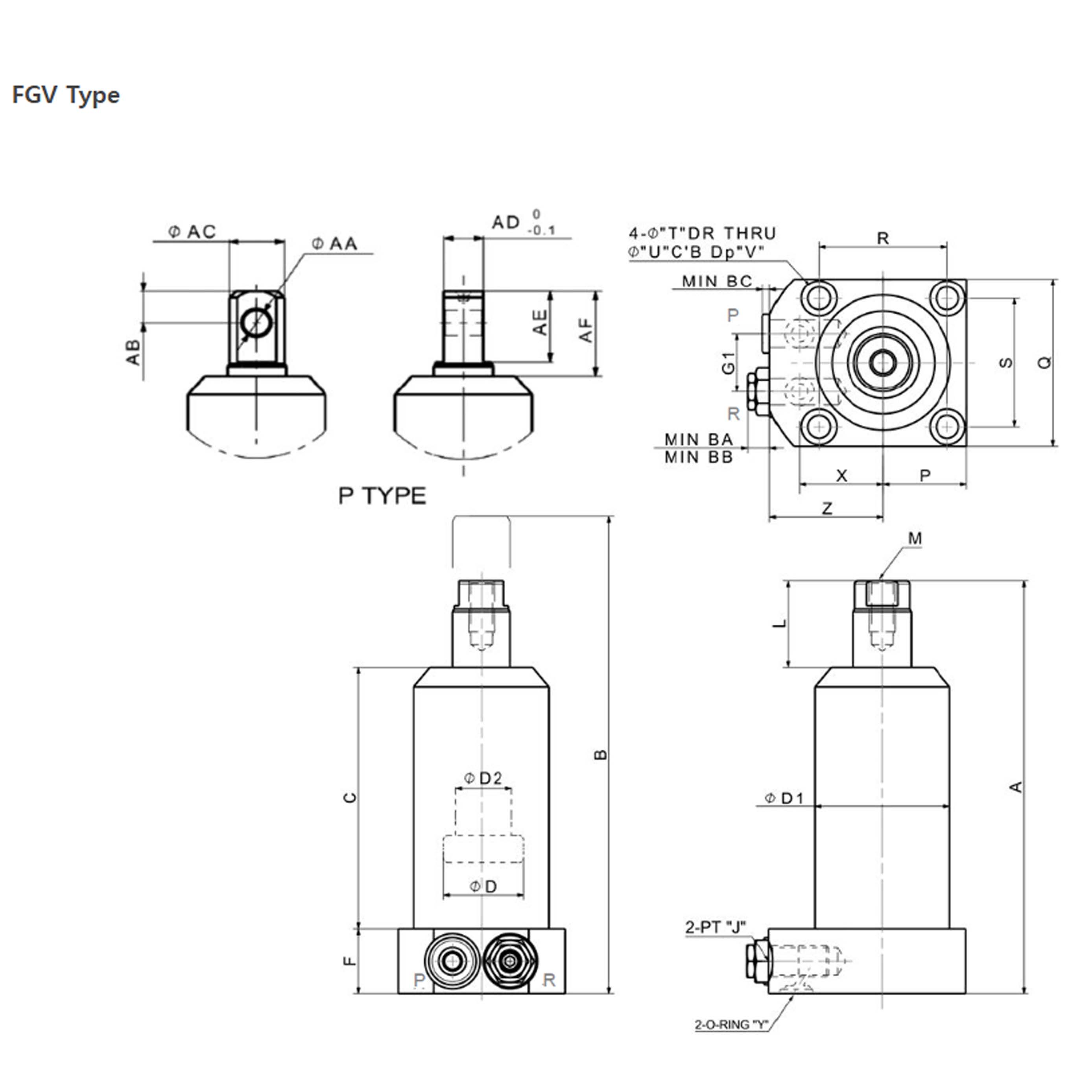

		A	B	C	øD	øD1	øD2	F	G1	J	L	M	P	Q	R	S	T	U	V	X	Y	Z	BA	BB	BC	øAA	AB	øAC	AD	AE	AF
SDP-2530FG□V		128.5	158.5	81.5	25	42	18	20	18	PT 1/8	27	M8 x 1.25P	26	52	40	40	7	11	7	26	P6	35	7.1	13.7	1.8	8	10	17	12	22.5	27
SDP-3037FG□V		153	190	98	30	52	22.4	25	20	PT 1/4	30	M10 x 1.5P	30	60	46	46	7	11	15	31	P6	40	7.2	16.8	3.5	10	12	21	14	26	30
SDP-4055FG□V		172	227	112	40	65	28	28	24	PT 1/4	32	M12 x 1.75P	40	80	64	64	9	14	9	38	P6	50	7.2	16.8	3.5	12	13	26.5	18	30	34
SDP-5577FG□V		227	304	160	55	85	35	30	30	PT 3/8	37	M16 x 2.0P	48.5	97	76	76	11	17	11	47	P7	59	5.7	15.3	5	16	17	33	22	37	41

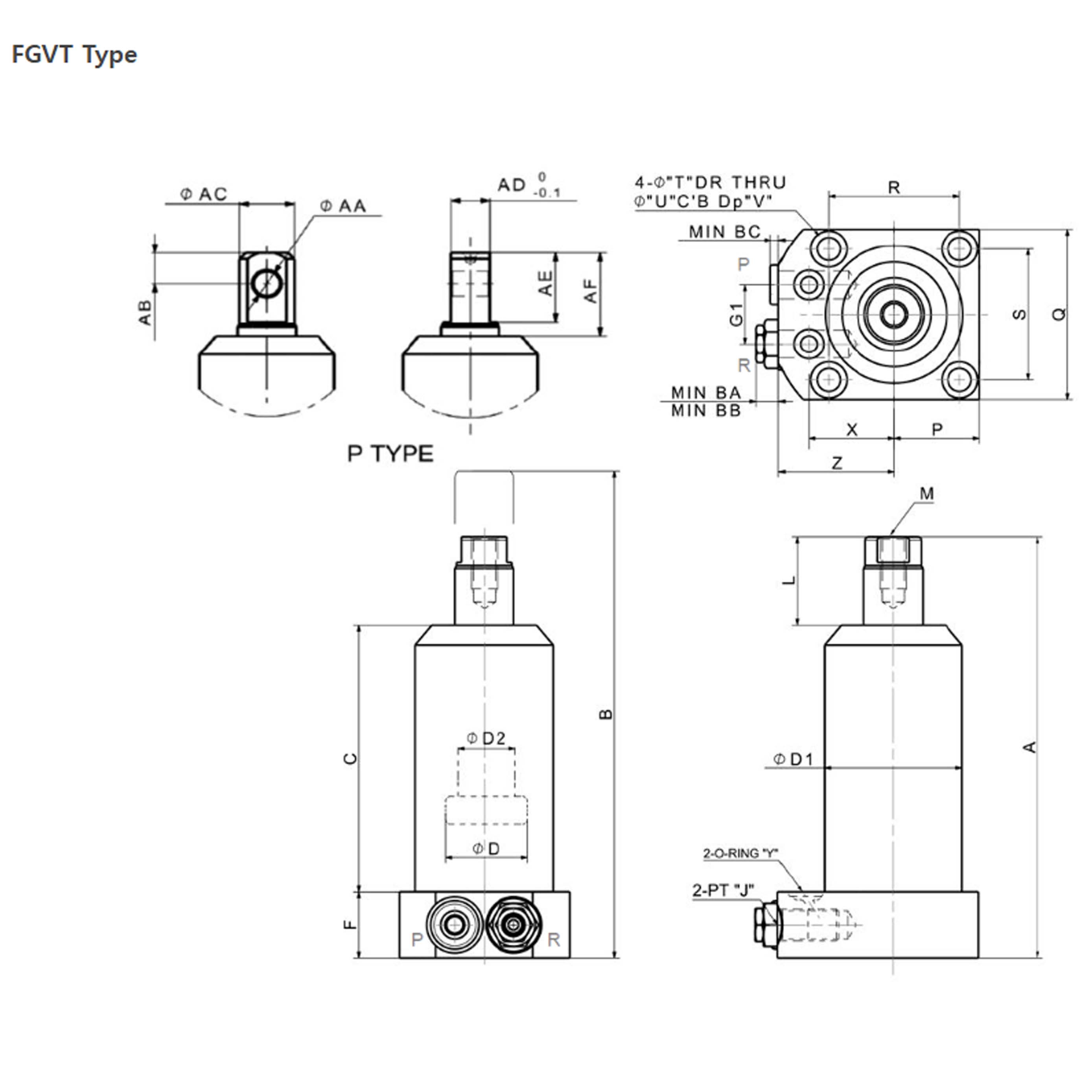

MODEL NO		DIMENSINONS(mm)
		A	B	C	øD	øD1	øD2	F	G1	J	L	M	P	Q	R	S	T	U	V	X	Y	Z	BA	BB	BC	øAA	AB	øAC	AD	AE	AF
SDP-2530FG□VT		128.5	158.5	81.5	25	42	18	20	18	PT 1/8	27	M8 x 1.25P	26	52	40	40	7	11	7	26	P6	35	7.1	13.7	1.8	8	10	17	12	22.5	27
SDP-3037FG□VT		153	190	98	30	52	22.4	25	20	PT 1/4	30	M10 x 1.5P	30	60	46	46	7	11	15	31	P6	40	7.2	16.8	3.5	10	12	21	14	26	30
SDP-4055FG□VT		172	227	112	40	65	28	28	24	PT 1/4	32	M12 x 1.75P	40	80	64	64	9	14	9	38	P6	50	7.2	16.8	3.5	12	13	26.5	18	30	34
SDP-5577FG□VT		227	304	160	55	85	35	30	30	PT 3/8	37	M16 x 2.0P	48.5	97	76	76	11	17	11	47	P7	59	5.7	15.3	5	16	17	33	22	37	41

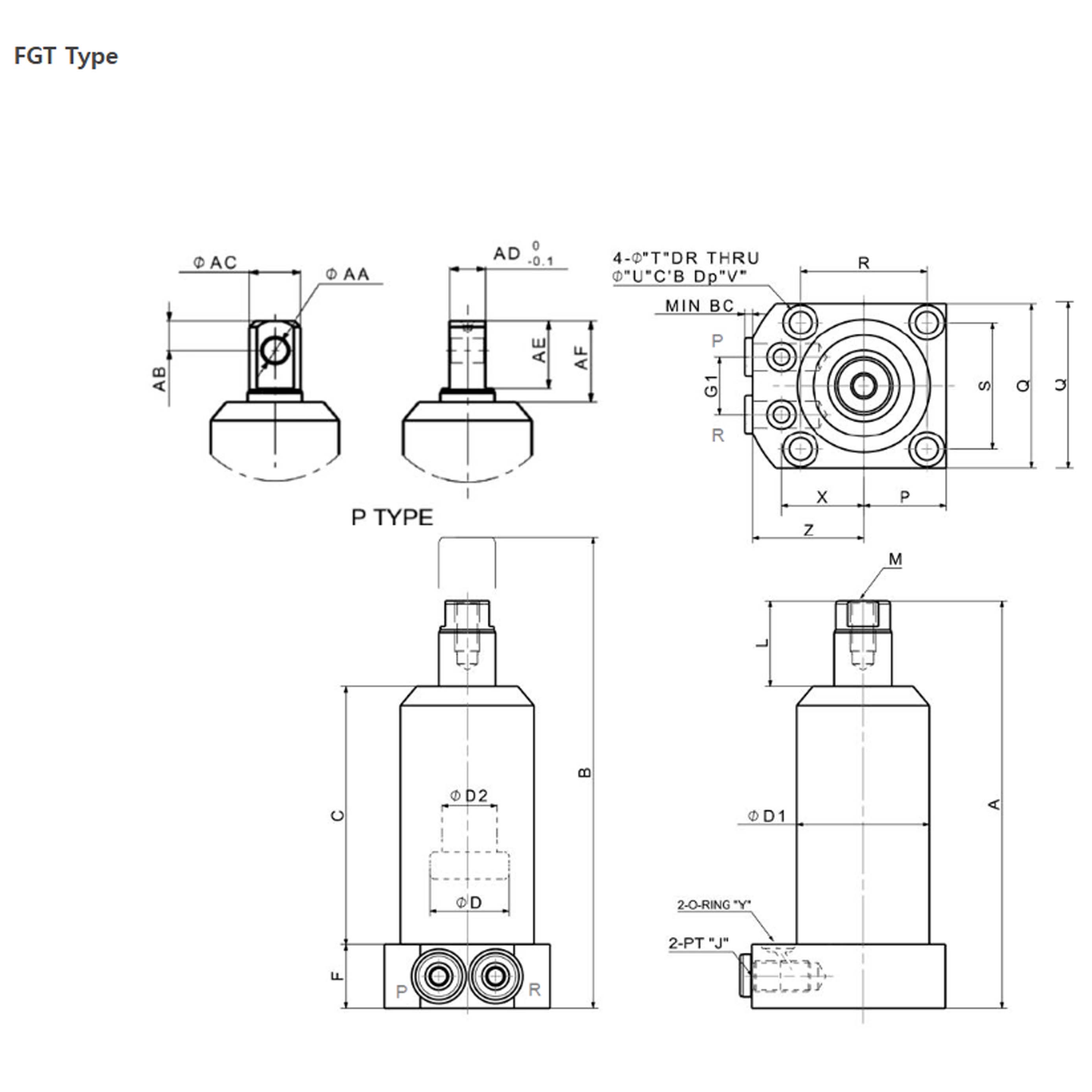

MODEL NO		DIMENSINONS(mm)
		A	B	C	øD	øD1	øD2	F	G1	J	L	M	P	Q	R	S	T	U	V	X	Y	Z	BC	øAA	AB	øAC	AD	AE	AF
SDP-2530FG□T		128.5	158.5	81.5	25	42	18	20	18	PT 1/8	27	M8 x 1.25P	26	52	40	40	7	11	7	26	P6	35	1.8	8	10	17	12	22.5	27
SDP-3037FG□T		153	190	98	30	52	22.4	25	20	PT 1/4	30	M10 x 1.5P	30	60	46	46	7	11	15	31	P6	40	3.5	10	12	21	14	26	30
SDP-4055FG□T		172	227	112	40	65	28	28	24	PT 1/4	32	M12 x 1.75P	40	80	64	64	9	14	9	38	P6	50	3.5	12	13	26.5	18	30	34
SDP-5577FG□T		227	304	160	55	85	35	30	30	PT 3/8	37	M16 x 2.0P	48.5	97	76	76	11	17	11	47	P7	59	5	16	17	33	22	37	41
