Kẹp thủy lực lắp bích dạng nắp trên KJF SDP-P

Đặc điểm sản phẩm:

• Là loại Kẹp Thủy lực Lắp Bích (Flange Clamp) tác động kép (Double-acting), điều khiển bằng thủy lực cho cả hai hành trình kẹp và nhả.

• Chuyển động tịnh tiến (Linear Operation Piston Rod): Thanh piston chuyển động thẳng tịnh tiến, không xoay, đảm bảo lực kẹp trực tiếp và độ chính xác cao.

• Dễ lắp đặt (Easy installation): Thiết kế mặt bích giúp lắp đặt nhanh chóng và chắc chắn trên đồ gá.

• Tích hợp van điều khiển lưu lượng (Flow control valve installation type): Dễ dàng lắp đặt van điều khiển lưu lượng để kiểm soát tốc độ di chuyển của piston, tối ưu hóa chu trình kẹp phôi.

• Độ bền và độ cứng cao: Hoạt động ổn định ở áp suất lên đến 250 kgf/㎠, cung cấp lực kẹp tối đa 5.94 Tấn (@250kgf/㎠ cho SDP-5577), đảm bảo độ cứng ổn định khi gia công nặng.

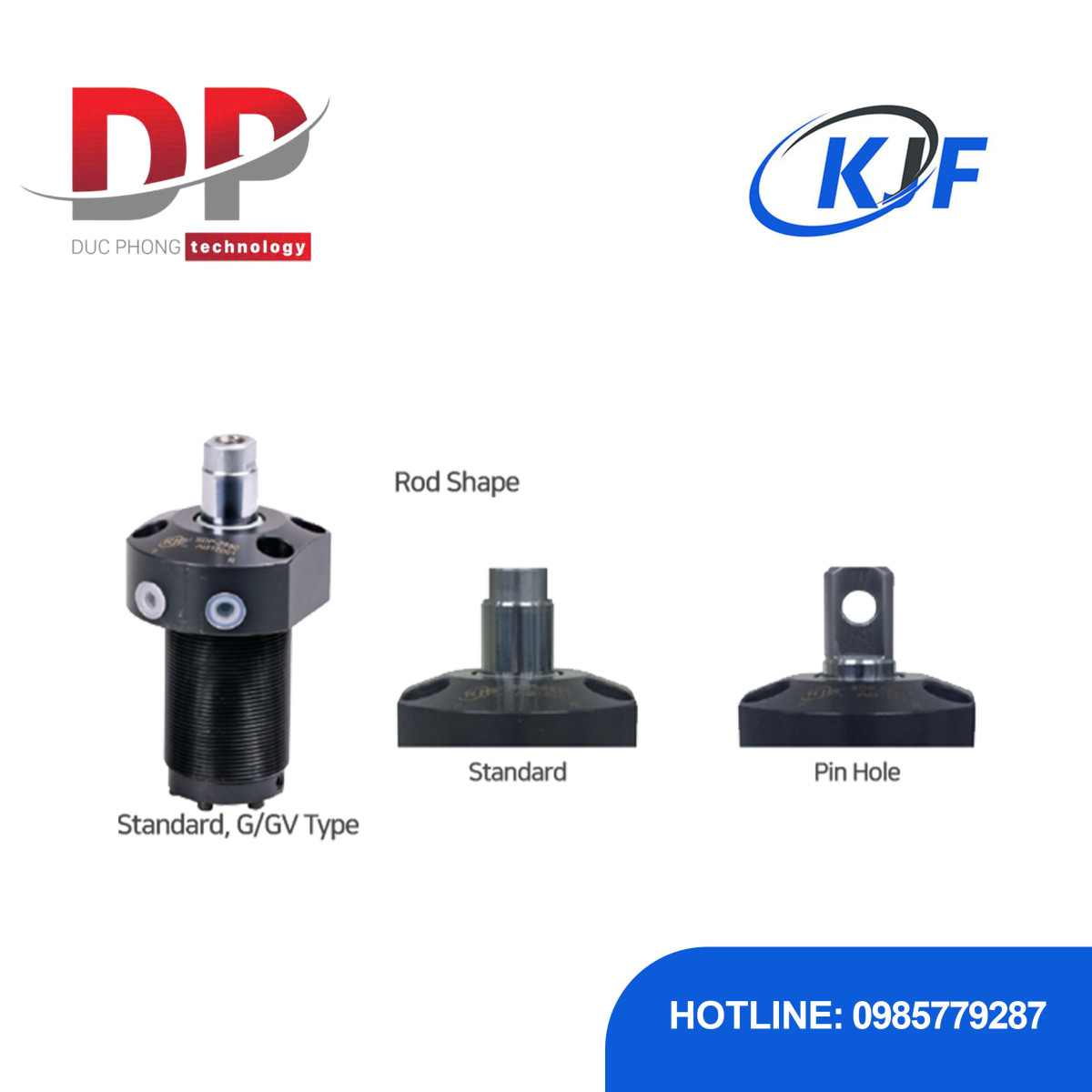

• Linh hoạt cổng dầu: Có thể chọn các biến thể có Gasket (G) để lắp đặt dạng manifold/chìm, hoặc Pin Hole Rod (P) để tăng tính định vị.

• Dòng sản phẩm: SDP-P (Flange Clamp, Top Type).

• Loại vận hành: Thủy lực (Oil), tác động kép (Double-acting).

• Dạng lắp đặt: Lắp bích (Flange Type) với cổng dầu phía trên (Top Type).

• Dải áp suất vận hành: 15 ~ 250 kgf/㎠.

• Dải nhiệt độ vận hành: 0 ~ 60 độ C.

• Dải đường kính Piston (Piston Dia.): ø25 ~ ø55.

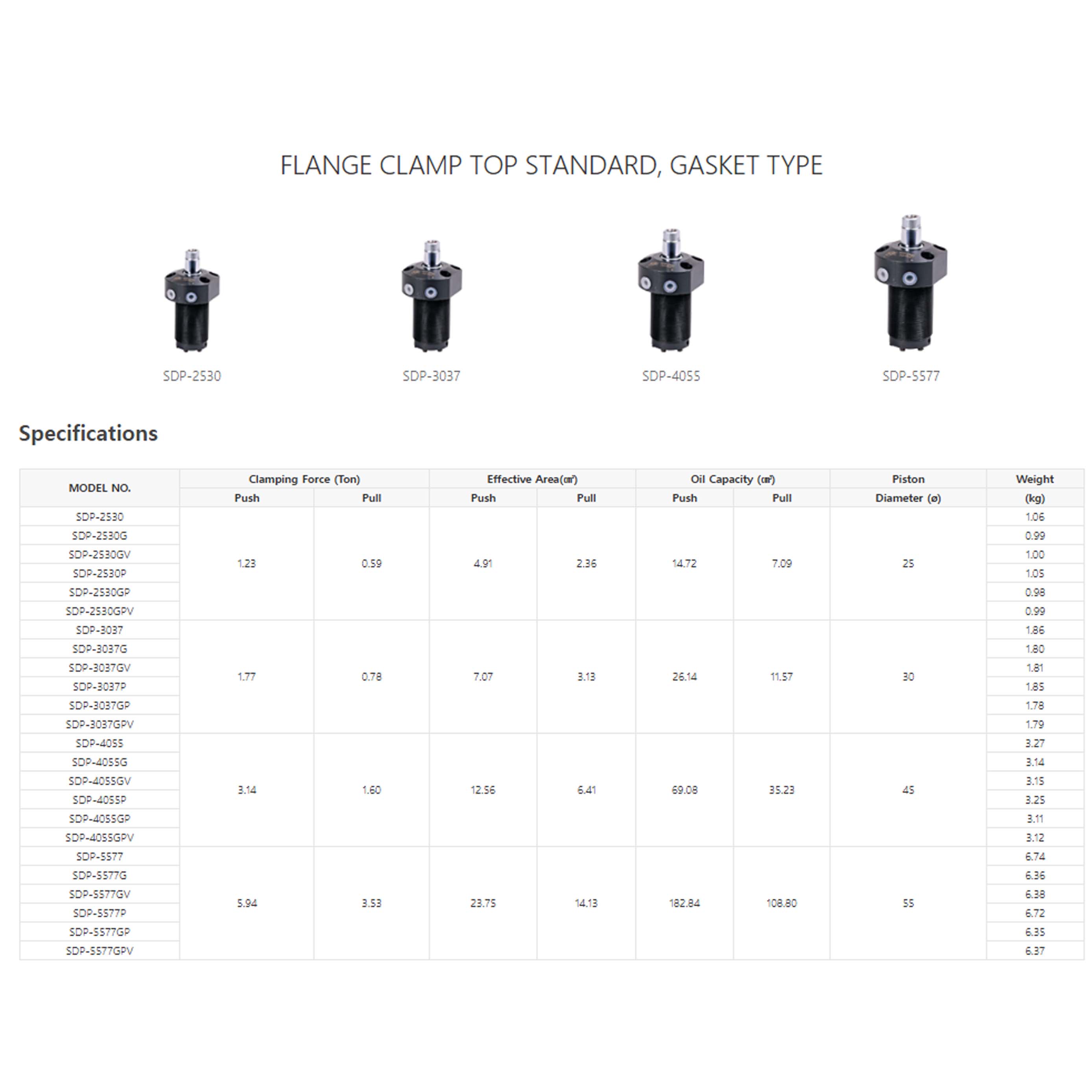

• Mã ví dụ & Lực Kẹp Tối đa (@250kgf/㎠):

  • SDP-2530: 1.23 Tấn (Piston ø25, Stroke 30mm)

  • SDP-4055: 3.14 Tấn (Piston ø40, Stroke 55mm)

  • SDP-5577: 5.94 Tấn (Piston ø55, Stroke 77mm)

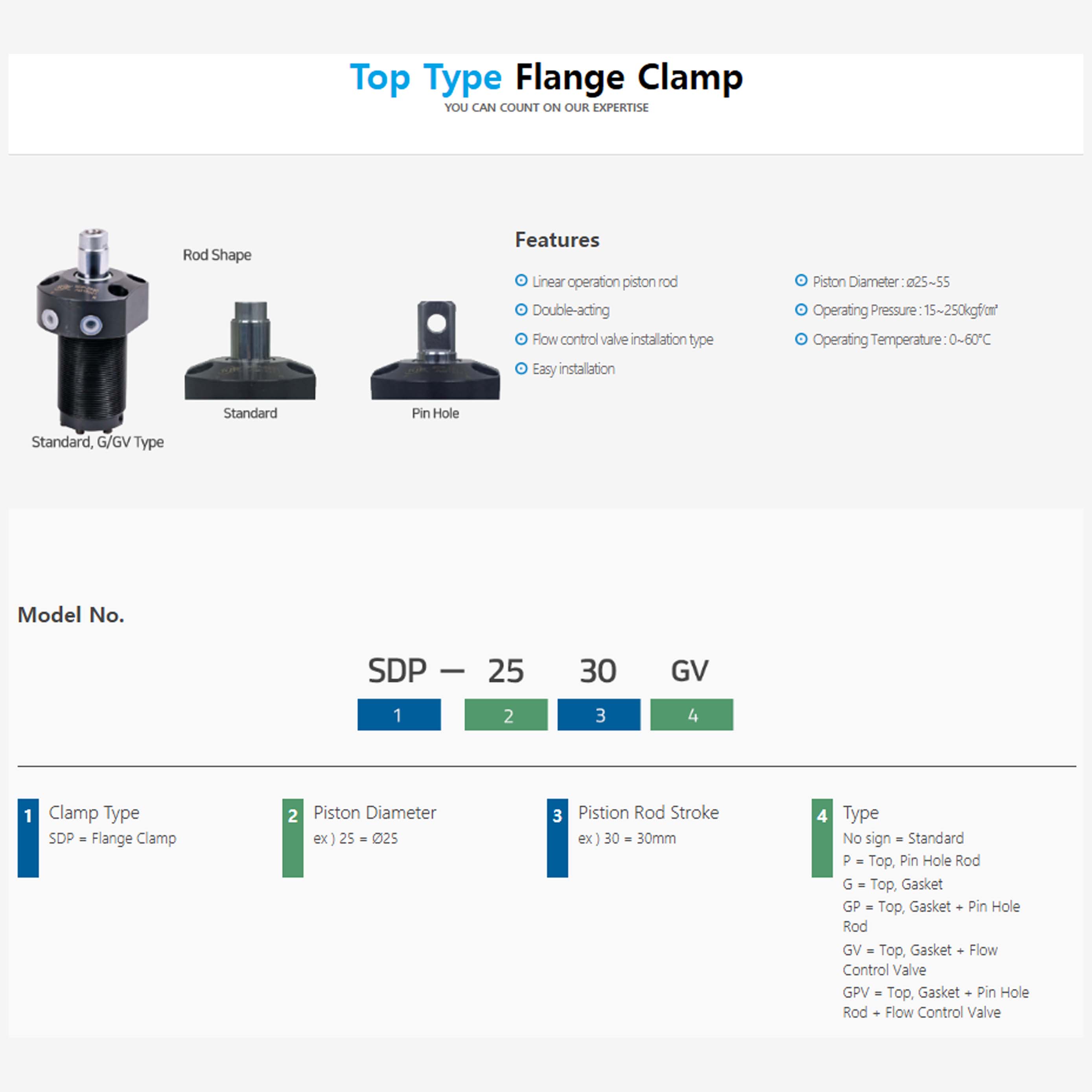

• Các biến thể: Standard, Gasket (G), Pin Hole Rod (P), Gasket + Pin Hole Rod (GP), Tích hợp van (V).

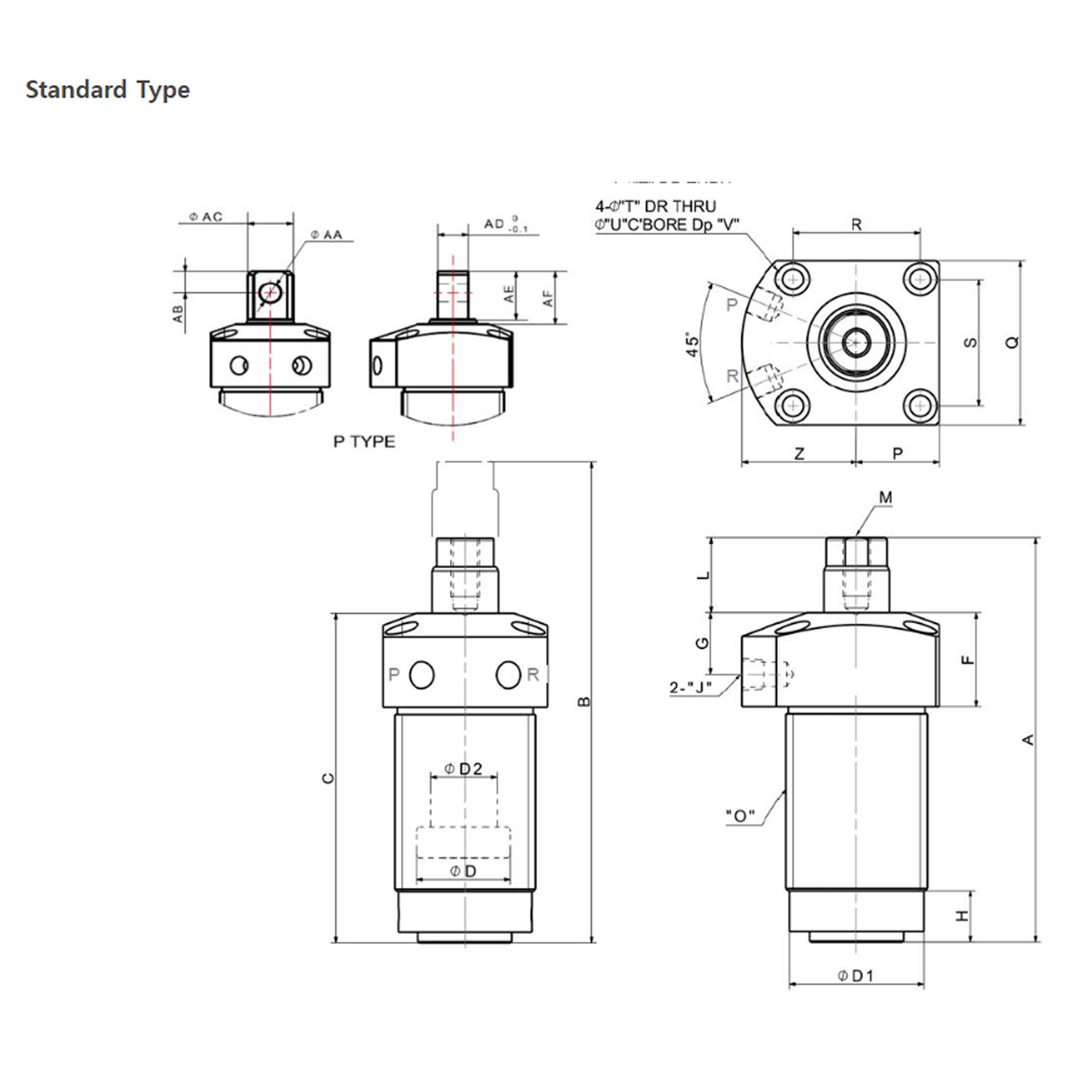

MODEL NO		DIMENSINONS(mm)
		A	B	C	øD	øD1	øD2	F	G	G1	H	J	L	M	O	P	Q	R	S	T	U	V	Z	øAA	AB	øAC	AD	AE	AF
SDP-2530□		126	156	99	25	37	18	30	21	20	12	PT 1/8	27	M8 x 1.25P	M40 x 1.5P	19	55	25	42	6.5	11	15	32	8	10	17	12	22.5	27
SDP-3037□		153	190	123	30	45.5	22.4	35	22	23	25	PT 1/4	30	M10 x 1.5P	M48 x 1.5P	27	54	42	42	6.5	11	15	36.5	10	12	21	14	26	30
SDP-4055□		172	227	140	40	57	28	40	26	31	22	PT 1/4	32	M12 x 1.75P	M60 x 1.5P	35	70	54	54	9	14	20	48.5	12	13	26.5	18	30	34
SDP-5577□		219	296	182	55	76	35	45	30	35	22	PT 3/8	37	M16 x 2.0P	M80 x 2.0P	45	89	70	70	11	17	25	59	16	17	33	22	37	41

MODEL NO		DIMENSINONS(mm)

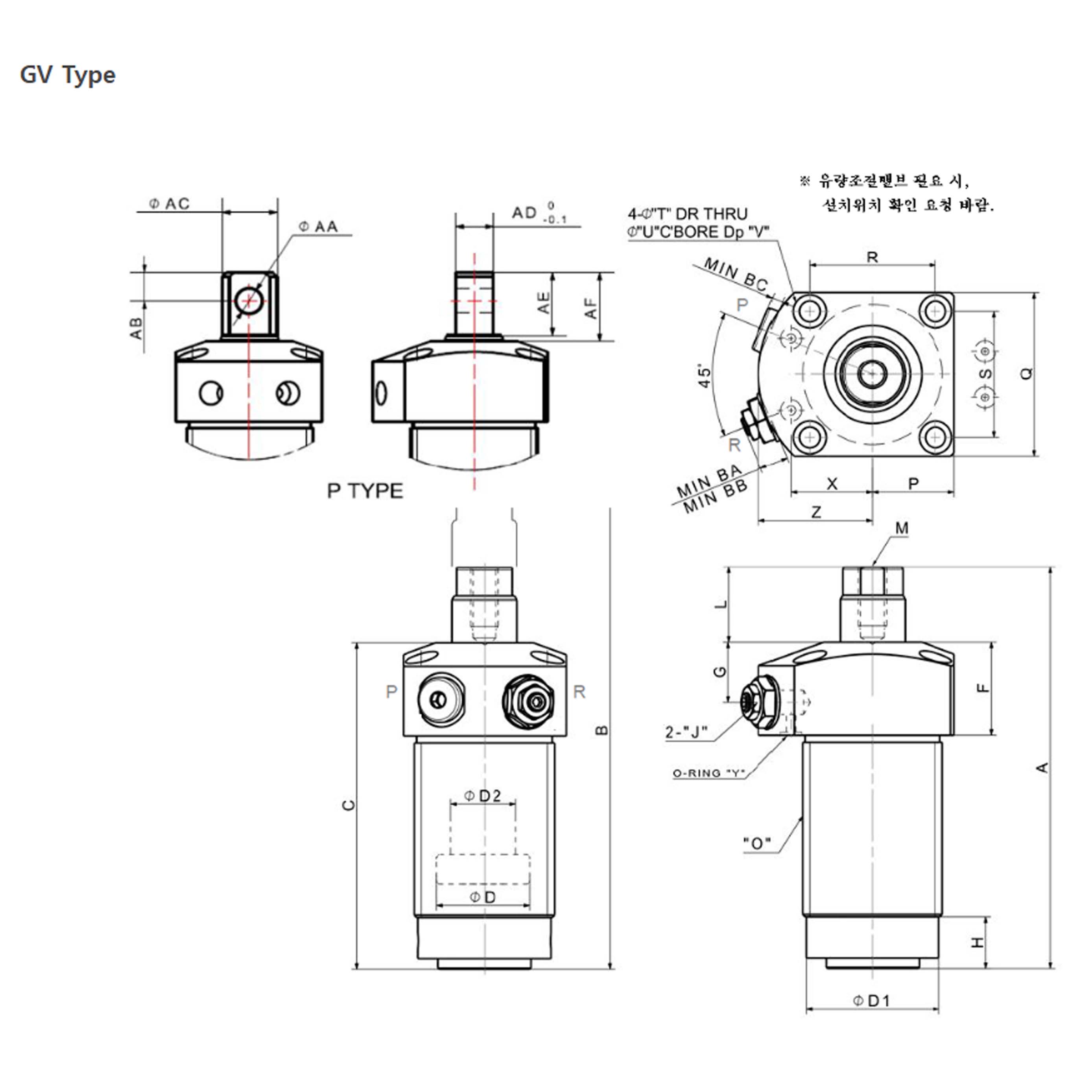

		A	B	C	øD	øD1	øD2	F	G	G1	H	J	L	M	O	P	Q	R	S	T	U	V	X	Y	Z	BA	BB	BC	øAA	AB	øAC	AD	AE	AF
SDP-2530G□V		126	156	99	25	37	18	30	21	20	12	PT 1/8	27	M8 x 1.25P	M40 x 1.5P	19	55	25	42	6.5	11	15	23	P6	32	7.1	13.7	2.3	8	10	17	12	22.5	27
SDP-3037G□V		153	190	123	30	45.5	22.4	35	22	23	25	PT 1/4	30	M10 x 1.5P	M48 x 1.5P	27	54	42	42	6.5	11	15	25.5	P6	36.5	7.2	16.8	3	10	12	21	14	26	30
SDP-4055G□V		172	227	140	40	57	28	40	26	31	22	PT 1/4	32	M12 x 1.75P	M60 x 1.5P	35	70	54	54	9	14	20	35	P6	48.5	7.2	16.8	3	12	13	26.5	18	30	34
SDP-5577G□V		219	296	182	55	76	35	45	30	35	22	PT 3/8	37	M16 x 2.0P	M80 x 2.0P	45	89	70	70	11	17	25	43	P10	59	5.7	15.3	3	16	17	33	22	37	41

MODEL NO		DIMENSINONS(mm)

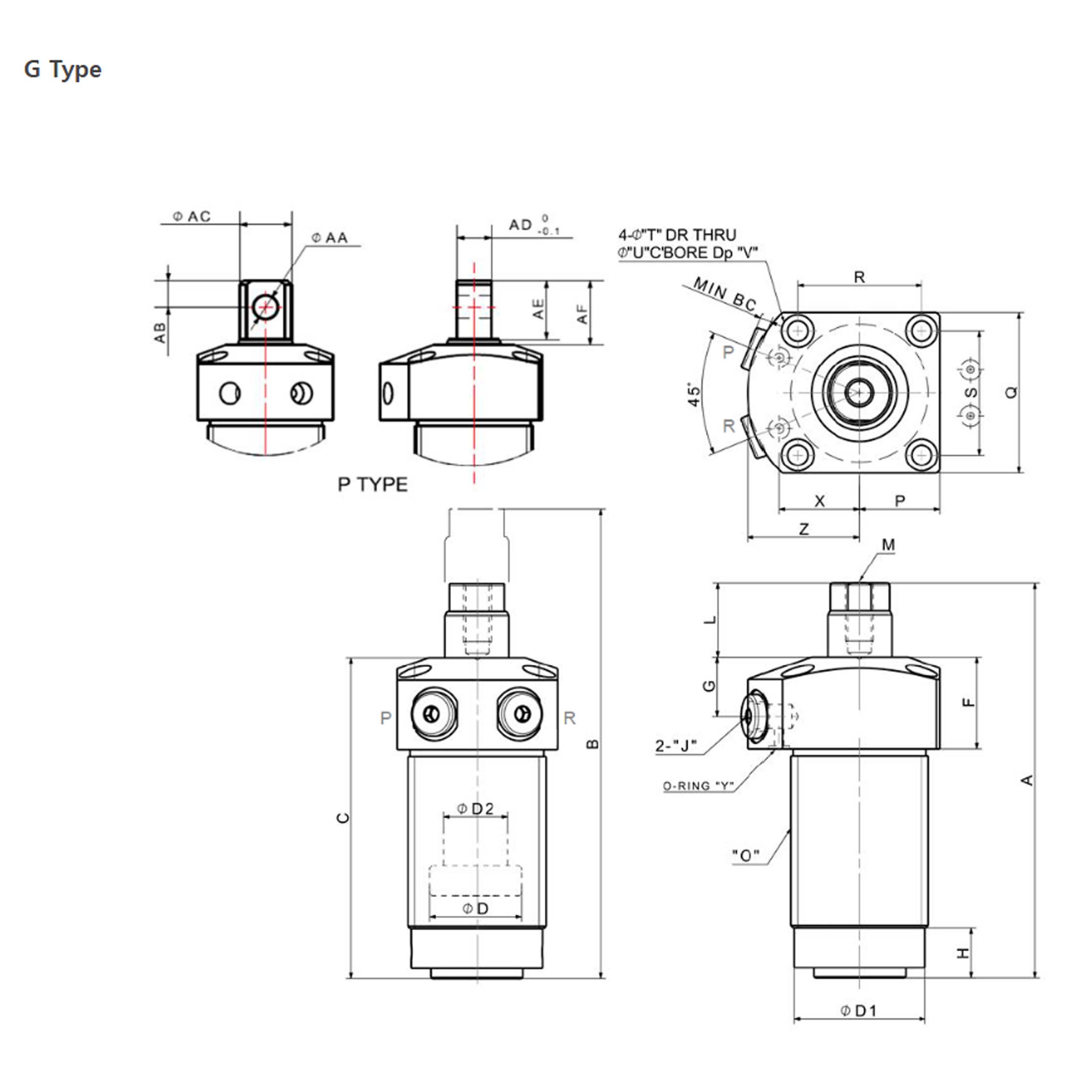

		A	B	C	øD	øD1	øD2	F	G	G1	H	J	L	M	O	P	Q	R	S	T	U	V	X	Y	Z	BC	øAA	AB	øAC	AD	AE	AF
SDP-2530G□		126	156	99	25	37	18	30	21	20	12	PT 1/8	27	M8 x 1.25P	M40 x 1.5P	19	55	25	42	6.5	11	15	23	P6	32	2.3	8	10	17	12	22.5	27
SDP-3037G□		153	190	123	30	45.5	22.4	35	22	23	25	PT 1/4	30	M10 x 1.5P	M48 x 1.5P	27	54	42	42	6.5	11	15	25.5	P6	36.5	3	10	12	21	14	26	30
SDP-4055G□		172	227	140	40	57	28	40	26	31	22	PT 1/4	32	M12 x 1.75P	M60 x 1.5P	35	70	54	54	9	14	20	35	P6	48.5	3	12	13	26.5	18	30	34
SDP-5577G□		219	296	182	55	76	35	45	30	35	22	PT 3/8	37	M16 x 2.0P	M80 x 2.0P	45	89	70	70	11	17	25	43	P10	59	3	16	17	33	22	37	41
