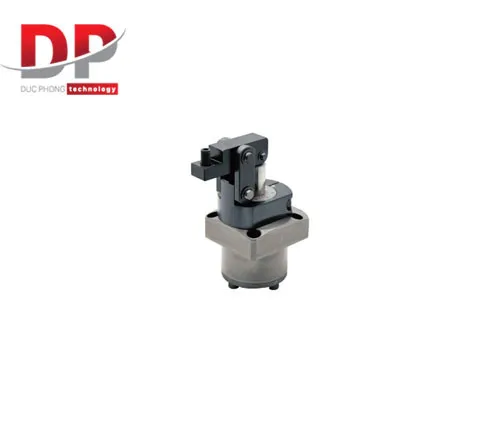

Kẹp vạn năng LKK - KOSMEK (0,5～7MPa)

Kẹp vạn năng KOSMEK LKK là một giải pháp kẹp phôi đột phá, mang đến sự linh hoạt và hiệu quả vượt trội cho các ứng dụng công nghiệp đa dạng. Hoạt động với dải áp suất thủy lực từ 0.5 đến 7 MPa, LKK là một kẹp liên kết thủy lực tác động kép nổi bật với tính năng cần gạt có thể xoay 360°, cho phép định vị cần kẹp theo bất kỳ hướng nào chỉ bằng một cờ lê. Điều này giúp LKK có khả năng kẹp được nhiều loại phôi khác nhau, tối ưu hóa thiết kế fixture và giảm thiểu chi phí.

Mô tả sản phẩm kẹp vạn năng LKK



Tính năng và ưu điểm nổi bật

• Cần gạt xoay 360 độ (Clamp Lever Rotatable at 360 Degrees):

  • Kẹp nhiều loại phôi khác nhau: Khả năng xoay cần gạt quanh trục 360 độ cho phép điều chỉnh vị trí kẹp một cách linh hoạt để phù hợp với các hình dạng và kích thước phôi đa dạng. Ví dụ, bạn có thể xoay cần gạt 30 độ để kẹp hai loại phôi khác nhau trên cùng một jig.

  • Định vị dễ dàng: Việc điều chỉnh hướng cần gạt chỉ cần dùng một cờ lê để nới lỏng Lock Bolt, xoay Pivot Block đến góc mong muốn (có vạch chia góc 5°), sau đó siết chặt Lock Bolt lại.

• Không cần cần gạt bù (No Need of Offset Levers):

  • So với các kẹp liên kết thông thường yêu cầu cần gạt bù (offset lever) để điều chỉnh phạm vi kẹp, LKK với phạm vi kẹp cực kỳ linh hoạt (Clamping Range Highly Versatile) giúp loại bỏ nhu cầu sử dụng các cần gạt bù tốn kém này. Điều này giúp giảm chi phí mua sắm phụ kiện và đơn giản hóa thiết kế.

• Thiết kế lắp đặt bên trong đơn giản hơn (Simpler Internal Fitting Design Possible):

  • Với kẹp LKK (Universal Clamp), xi lanh có thể được lắp đặt theo bất kỳ hướng nào (Cylinders can face in any direction). Điều này mang lại sự linh hoạt lớn hơn trong việc bố trí các thành phần bên trong fixture, không bị giới hạn bởi hướng của kẹp như các kẹp liên kết thông thường (General Link Clamp), từ đó giúp thiết kế fixture trở nên đơn giản và hiệu quả hơn.

• Khả năng chống chất làm mát tuyệt vời (Excellent Coolant Resistance):

  • Kẹp LKK được thiết kế để hoạt động bền bỉ trong môi trường có chất làm mát, đảm bảo hiệu suất ổn định và tuổi thọ lâu dài trong các quy trình gia công có sử dụng dung dịch làm mát.

• Cổng van điều khiển tốc độ (Speed Control Valve Port):

  • Kẹp LKK có cổng để gắn van điều khiển tốc độ, cho phép người dùng điều chỉnh tốc độ hoạt động của cần gạt, tối ưu hóa chu trình kẹp và giảm thiểu va đập.

Cơ chế hoạt động

• Trạng thái nhả kẹp (Released State): Cần gạt ở vị trí mở, sẵn sàng để đặt hoặc lấy phôi.
• Trạng thái khóa (Locked State): Khi áp suất thủy lực được cấp vào, piston di chuyển lên, đẩy cần gạt di chuyển xuống và khóa chặt phôi.

Ứng dụng

Kẹp vạn năng KOSMEK LKK là lựa chọn lý tưởng cho các ứng dụng:

• Kẹp nhiều loại phôi khác nhau: Trong các dây chuyền sản xuất đa dạng sản phẩm, nơi cần linh hoạt thay đổi cấu hình kẹp.

• Tối ưu hóa không gian fixture: Nhờ khả năng định vị linh hoạt và không cần cần gạt bù.

• Gia công cơ khí: Để cố định phôi một cách vững chắc trong các quy trình phay, tiện, khoan.

• Lắp ráp và kiểm tra: Đảm bảo vị trí chính xác của các chi tiết.

• Môi trường có chất làm mát: Nhờ khả năng chống chất làm mát vượt trội.
