Kẹp xoay có xác nhận hành động TLV-2 - KOSMEK (7~35MPa)

Mã sản phẩm: Kẹp xoay có xác nhận hành động TLV-2

Loại: Hệ thống gá kẹp

Danh mục: Thiết bị tự động hóa

Thương hiệu: KOSMEK

Xuất xứ: Nhật Bản

Trụ sở chính Hà Nội:

  • Hà Nội
  • Hotline: 0985779287
  • Email: info@ducphong.vn
  • Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Chi nhánh TP.HCM:

  • Thành phố Hồ Chí Minh
  • Hotline: 0985779287
  • Email: info@ducphong.vn
  • Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Kẹp xoay có xác nhận hành động TLV-2 - KOSMEK (7~35MPa)

Liên hệ
Chia sẻ:
Model
Mã sản phẩm
Đang tải
Hình
Mã hàng
Model
Mô tả
Giá bán (vnđ)
Số lượng

ĐẶC ĐIỂM NỔI BẬT

View: 44

Kẹp xoay có xác nhận hành động TLV-2 của KOSMEK là một loại kẹp xoay hoạt động trong dải áp suất thủy lực rất cao, từ 7 đến 35 MPa. Điểm đột phá của TLV-2 là khả năng xác nhận cả trạng thái kẹp (clamp) và mở kẹp (unclamp) chỉ với MỘT CỔNG KHÍ. Điều này giúp đơn giản hóa đáng kể hệ thống đường ống và cảm biến, đồng thời mang lại độ tin cậy cao cho các ứng dụng tự động hóa. TLV-2 là phiên bản nâng cấp từ dòng LHW, với áp suất làm việc cao hơn.

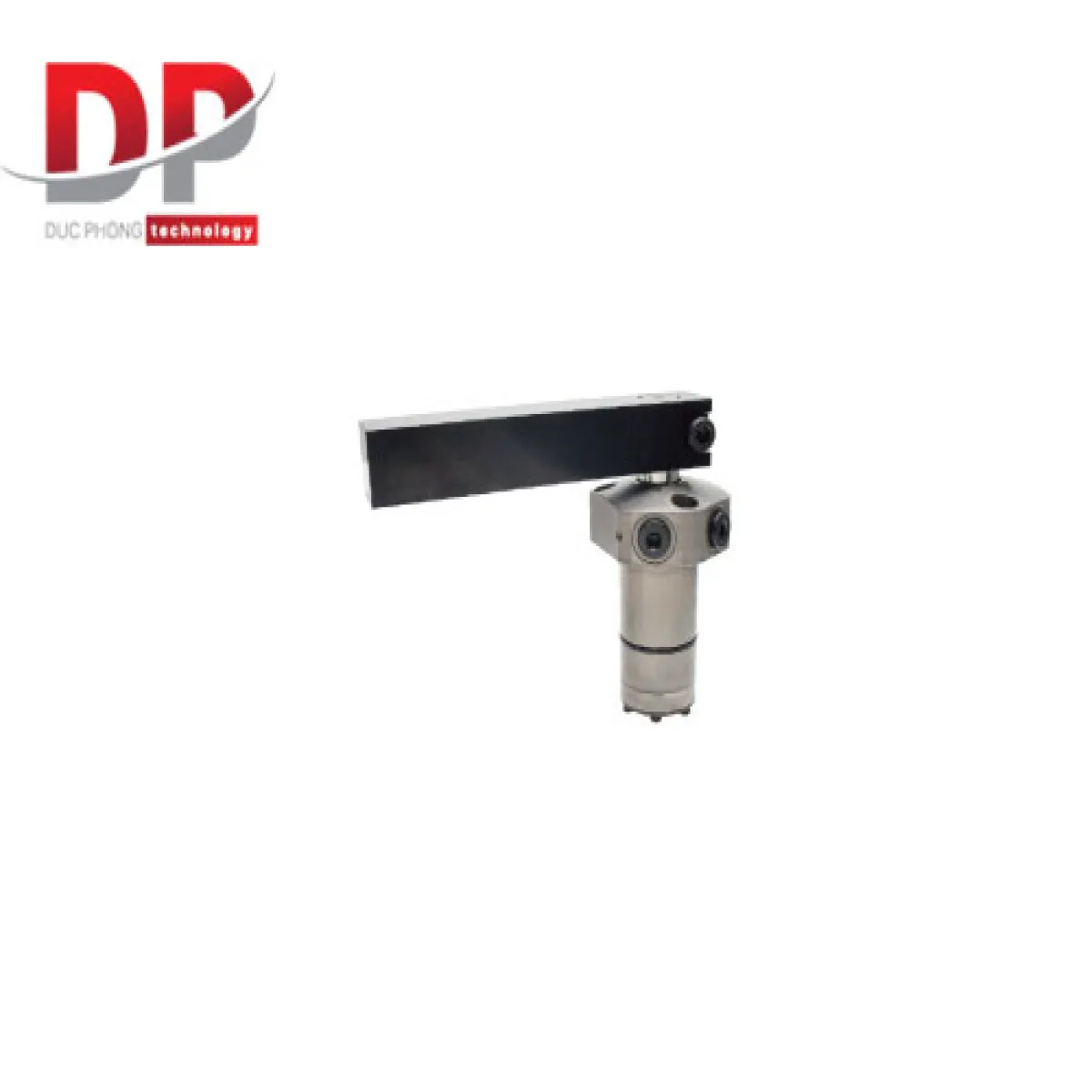

Mô tả sản phẩm kẹp xoay có xác nhận hành động TLV-2

kep-xoay-co-xac-nhan-hanh-dong-tlv-2

Tính năng và ưu điểm nổi bật

  • Xác nhận hành động bằng 1 cổng khí (One Air Port to Confirm Clamp and Unclamp Actions): Đây là tính năng đột phá của TLV-2. Thay vì yêu cầu hai cổng khí riêng biệt cho xác nhận trạng thái kẹp và mở kẹp như các mẫu truyền thống (ví dụ: LHW), TLV-2 chỉ cần một cổng duy nhất.

    • Giảm số lượng cảm biến: Chỉ cần một cảm biến khí để kiểm tra cả hai trạng thái, giúp giảm chi phí và độ phức tạp của hệ thống.

    • Đơn giản hóa mạch điện và gia công: Việc giảm số lượng cổng khí cũng giúp đơn giản hóa mạch và việc gia công các lỗ lắp đặt trên tấm đồ gá.

    • Cảm biến khí với lưu lượng hạn chế: Đảm bảo không rò rỉ khí khi van đóng.

  • Kẹp xoay áp suất cao (7~35MPa): TLV-2 được thiết kế để hoạt động với áp suất thủy lực rất cao, cung cấp lực kẹp mạnh mẽ và ổn định, phù hợp cho các ứng dụng gia công nặng.

  • Van xác nhận tác động tích hợp (Built-in Sensing Valves): Các van cảm biến được tích hợp bên trong giúp xác nhận trạng thái kẹp và nhả kẹp một cách an toàn và đáng tin cậy.

  • Cho phép thiết kế đồ gá mỏng hơn (Thin Fixture Plate): Nhờ các van cảm biến được tích hợp sẵn, không cần thêm các bộ phận cảm biến bên ngoài, giúp đồ gá có thể được thiết kế mỏng hơn (độ dày tối thiểu 30mm).

  • Chống chất làm mát tuyệt vời: Thiết kế phớt chắn bụi độc quyền giúp ngăn chặn chất làm mát xâm nhập, đảm bảo độ bền và tuổi thọ cao ngay cả trong môi trường khắc nghiệt với chất làm mát gốc clo áp suất cao.

  • Van điều khiển tốc độ gắn trực tiếp (Direct Mount Speed Control Valve): Có thể gắn trực tiếp van điều khiển tốc độ (model BZT) với chức năng xả khí vào sản phẩm, cho phép kiểm soát chính xác tốc độ hành trình của cần kẹp (van điều khiển tốc độ được bán riêng).

  • Thiết kế tối ưu với tỷ lệ dẫn hướng dài: Cho phép sử dụng cần kẹp dài hơn bằng cách hỗ trợ thanh piston, đảm bảo chuyển động ổn định và chính xác ngay cả khi có độ lệch.

  • Độ chính xác và độ bền cao: Đạt được bằng cách mở rộng đường kính ổ lăn và sử dụng các rãnh dẫn hướng lớn hơn, giúp giảm mô-men xoắn và tăng cường độ bền.

Nguyên lý hoạt động (Kẹp xoay nói chung)

  • Trước khi xoay (Trạng thái nhả): Cần kẹp ở trạng thái nhả và nằm ngang.
  • Cần kẹp hạ xuống khi xoay: Cần kẹp bắt đầu xoay và hạ thấp xuống.
  • Sau khi xoay hoàn tất, hạ xuống theo chiều dọc: Cần kẹp hoàn tất quá trình xoay và tiếp tục hạ xuống thẳng đứng.
  • Hành động hoàn tất (Trạng thái kẹp): Cần kẹp đã cố định phôi chặt chẽ.

Ứng dụng

Kẹp xoay TLV-2 đặc biệt phù hợp cho:

  • Các dây chuyền tự động đòi hỏi xác nhận hành động: Lý tưởng cho việc nạp/dỡ phôi tự động, nơi việc xác nhận trạng thái kẹp là rất quan trọng để đảm bảo an toàn và tính liên tục của quy trình.

  • Gia công (Machining): Cố định phôi chắc chắn cho các nguyên công gia công chính xác.

  • Các ứng dụng cần độ chính xác cao: Đảm bảo vị trí phôi chính xác tuyệt đối.

  • Làm sạch bavia (Deburring): Cố định chi tiết trong quá trình loại bỏ bavia tự động.

  • Rửa (Washers): Giữ phôi ổn định trong quá trình làm sạch.

  • Ép lắp (Press Fitting): Hỗ trợ quá trình ép lắp các chi tiết.
