Kẹp xoay công suất cao LHE - KOSMEK (1,5～6MPa)

Name: Kẹp xoay công suất cao LHE - KOSMEK (1,5～6MPa)
Brand: KOSMEK
SKU: KE7764
Availability: OutOfStock
Rating: 5 (1 reviews)

Mã sản phẩm: Kẹp xoay công suất cao LHE

Loại: Hệ thống gá kẹp

Danh mục: Thiết bị tự động hóa

Thương hiệu: KOSMEK

Xuất xứ: Nhật Bản

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: info@ducphong.vn
Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Đang tải

Hình	Mã hàng	Model	Mô tả	Giá bán (vnđ)	Số lượng
		Cần thay đổi nhanh Loại A LHE-A	Cần thay đổi nhanh Loại A LHE-A
		Gạt thay đổi nhanh LHE-F loại F	Gạt thay đổi nhanh LHE-F loại F
		phân phối cảm biến không khí LHE-M	phân phối cảm biến không khí LHE-M
		Tùy chọn cần gạt cân bằng LHE-P	Tùy chọn cần gạt cân bằng LHE-P
		Tùy chọn góc xoay LHE-Y	Tùy chọn góc xoay LHE-Y
		đường ống cảm biến không khí LHE-N	đường ống cảm biến không khí LHE-N

ĐẶC ĐIỂM NỔI BẬT

Kẹp xoay công suất cao LHE của KOSMEK là một giải pháp kẹp phôi tiên tiến, hoạt động trong dải áp suất thủy lực từ 1,5 đến 6 MPa. Điểm nổi bật nhất của dòng LHE là khả năng cung cấp lực kẹp và lực giữ cao hơn đáng kể so với các sản phẩm cùng kích thước, nhờ vào khóa cơ học tích hợp và tối ưu hóa hệ thống thủy lực. Điều này cho phép gia công các chi tiết nặng và phức tạp với độ chính xác cao.

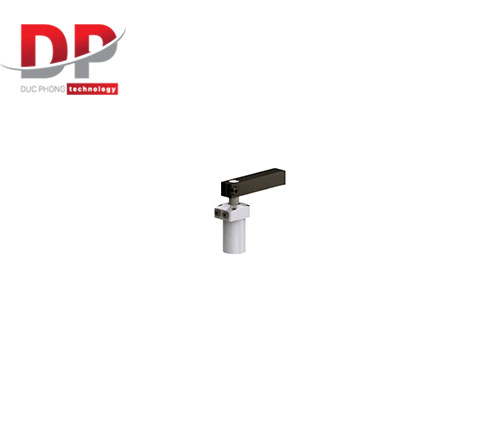

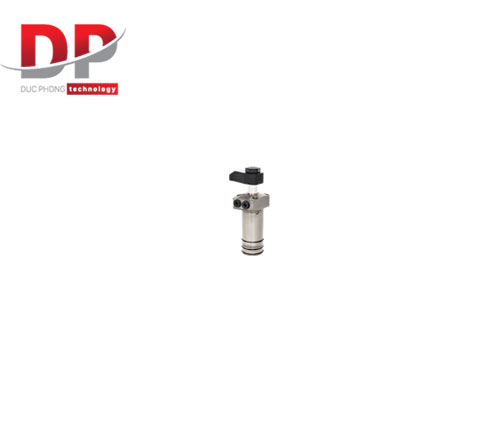

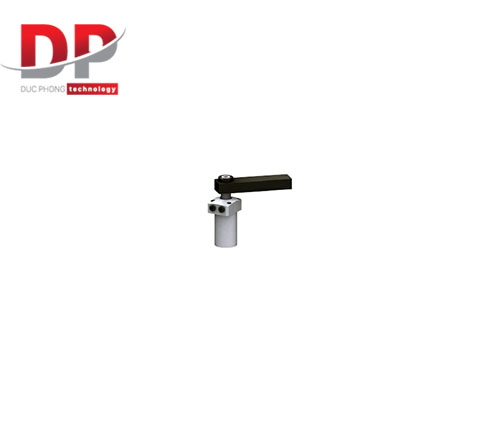

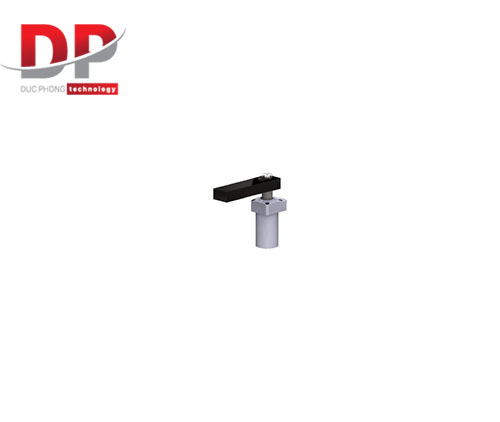

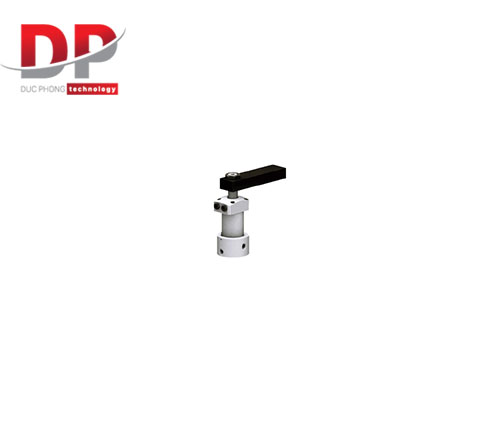

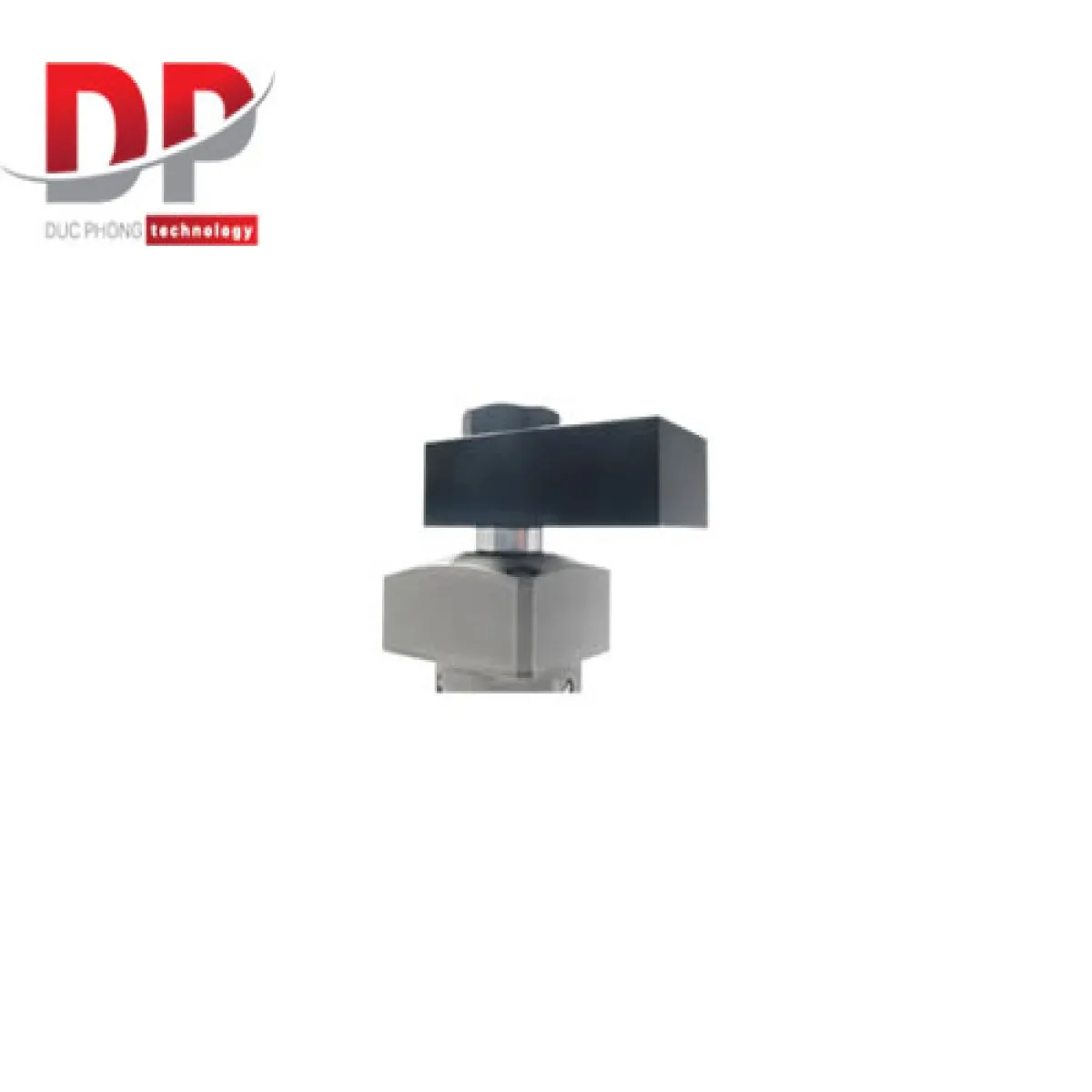

Mô tả sản phẩm kẹp xoay công suất cao LHE

kep-xoay-cong-suat-cao-lhe

Nguyên lý hoạt động

Kẹp xoay LHE hoạt động theo một trình tự đơn giản nhưng hiệu quả:

Trước khi xoay (Before Swing - Released State): Cần kẹp ở trạng thái nhả và nằm ngang, cho phép nạp/tháo phôi.
Cần kẹp hạ xuống khi xoay (The lever descends as it swings): Khi kích hoạt, cần kẹp bắt đầu xoay vào vị trí kẹp, đồng thời hạ thấp xuống.
Sau khi xoay hoàn tất, hạ xuống theo chiều dọc (After swing completion, it descends vertically): Cần kẹp hoàn tất quá trình xoay và hạ xuống theo phương thẳng đứng.
Hành động hoàn tất (Action completed - Clamped State): Cần kẹp đã cố định phôi chặt chẽ.

Lưu ý: Phôi cần được kẹp trong phạm vi hành trình khóa của kẹp để đảm bảo hiệu quả tối đa.

Ưu điểm vượt trội

Lực kẹp mạnh mẽ với khóa cơ học: Hệ thống khóa cơ học cho phép dòng LHE tạo ra lực kẹp lớn hơn tới 2.1 lần so với các model so sánh có cùng kích thước (ví dụ: so với LHA0650, LHE0480 mới có lực kẹp 4.2 kN và lực giữ 9.1 kN, trong khi LHA0650 chỉ có lực kẹp 4.5 kN). Điều này đảm bảo phôi được cố định chắc chắn, ngay cả khi gia công với tải trọng nặng.
Lực giữ cao (Holding Force): Lực giữ là lực chịu tải trọng phản ứng (reaction load), không phải lực ép phôi. Lực giữ cao cho phép gia công các chi tiết nặng và gia công chính xác cao mà không lo phôi bị xê dịch.
Tiết kiệm năng lượng: LHE đạt được lực ra cao ngay cả với áp suất thấp. Xi lanh nhỏ gọn giúp tiết kiệm đáng kể lượng dầu sử dụng.
Khả năng gắn điều khiển tốc độ trực tiếp: Khi gắn gioăng (gasket loại J-Type), có thể gắn trực tiếp bộ điều khiển tốc độ với chức năng thoát khí, kiểm soát tốc độ xoay chính xác (bộ điều khiển tốc độ được bán riêng).
Nhỏ gọn hơn với lực kẹp tương đương: So với model thủy lực LHA0650, model LHE0480 mới nhỏ hơn đáng kể về khối lượng (nhẹ hơn 43%), diện tích chiếu (nhỏ hơn 45%), thể tích xi lanh (nhỏ hơn 40%) và đường kính ngoài (nhỏ hơn 26%), nhưng vẫn duy trì hoặc vượt trội về lực kẹp. Điều này giúp tiết kiệm không gian và trọng lượng đồ gá.

Ứng dụng

Kẹp xoay LHE của KOSMEK là giải pháp lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao và khả năng gia công nặng:

Tiết kiệm không gian và gia công tải nặng: Thiết kế nhỏ gọn giúp tối ưu hóa không gian đồ gá trong khi vẫn đủ mạnh để kẹp các chi tiết lớn.
Gia công mặt sau (Backside Machining): Kẹp xoay giúp cần kẹp không cản trở dụng cụ khi gia công mặt sau của chi tiết.
Gia công chính xác cao các chi tiết mỏng: Lực giữ giúp cố định chi tiết mỏng mà không gây biến dạng, đảm bảo độ chính xác.

Các biến thể và tùy chọn linh hoạt

KOSMEK cung cấp nhiều biến thể của dòng LHE để đáp ứng các nhu cầu cụ thể:

Mẫu LHE 【Khóa cơ tích hợp】: Phiên bản tiêu chuẩn với lực kẹp và lực giữ cao nhờ khóa cơ và áp suất thủy lực.
Kiểu LHE-A (Cần thay đổi nhanh Loại A): Cho phép thay đổi cần gạt nhanh chóng chỉ với một bu lông và một cờ lê, tối ưu hóa thời gian thiết lập.
Phân phối cảm biến không khí LHE-M / đường ống cảm biến không khí LHE-N: Cả hai phiên bản này đều có khả năng xác nhận hành động kẹp bằng cảm biến thu khí, giúp giám sát trạng thái kẹp.
Gạt thay đổi nhanh LHE-F loại F: Tương tự LHE-A, giúp dễ dàng thay đổi cần gạt.

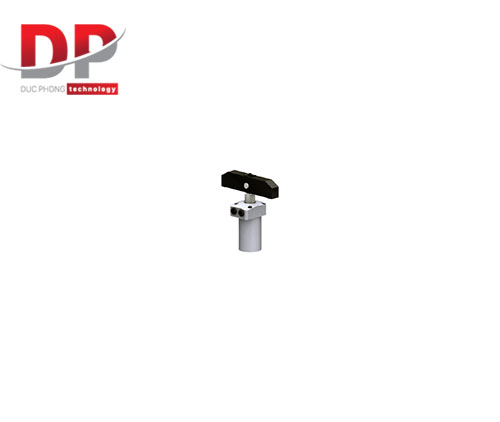

Tùy chọn cần gạt cân bằng Model LHE-P: Đòn bẩy kẹp chặt phôi ở cả hai bên, phân bổ lực kẹp đều hơn.
Tùy chọn góc xoay Model LHE-Y: Có sẵn với các góc xoay 30°, 45°, 60° để phù hợp với các hình dạng phôi và vị trí kẹp khác nhau.

Kẹp xoay công suất cao LHE của KOSMEK là một khoản đầu tư đáng giá cho các nhà máy muốn nâng cao hiệu quả, độ chính xác và tính linh hoạt trong quy trình gia công, đặc biệt với các chi tiết phức tạp và yêu cầu cao về lực kẹp.
