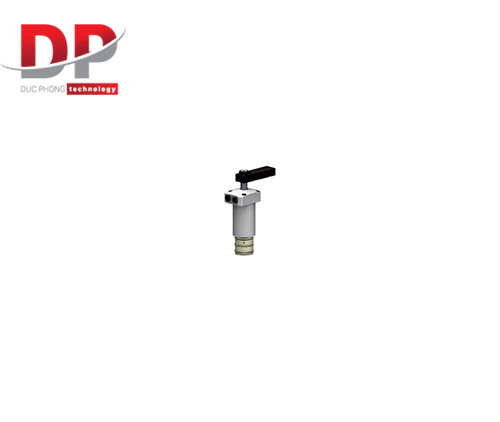

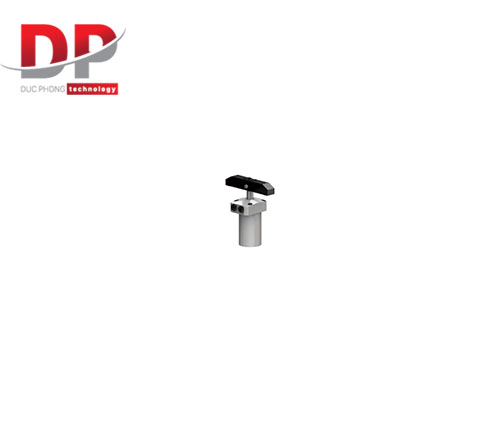

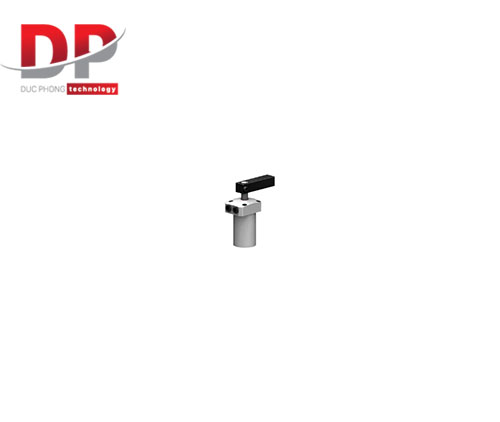

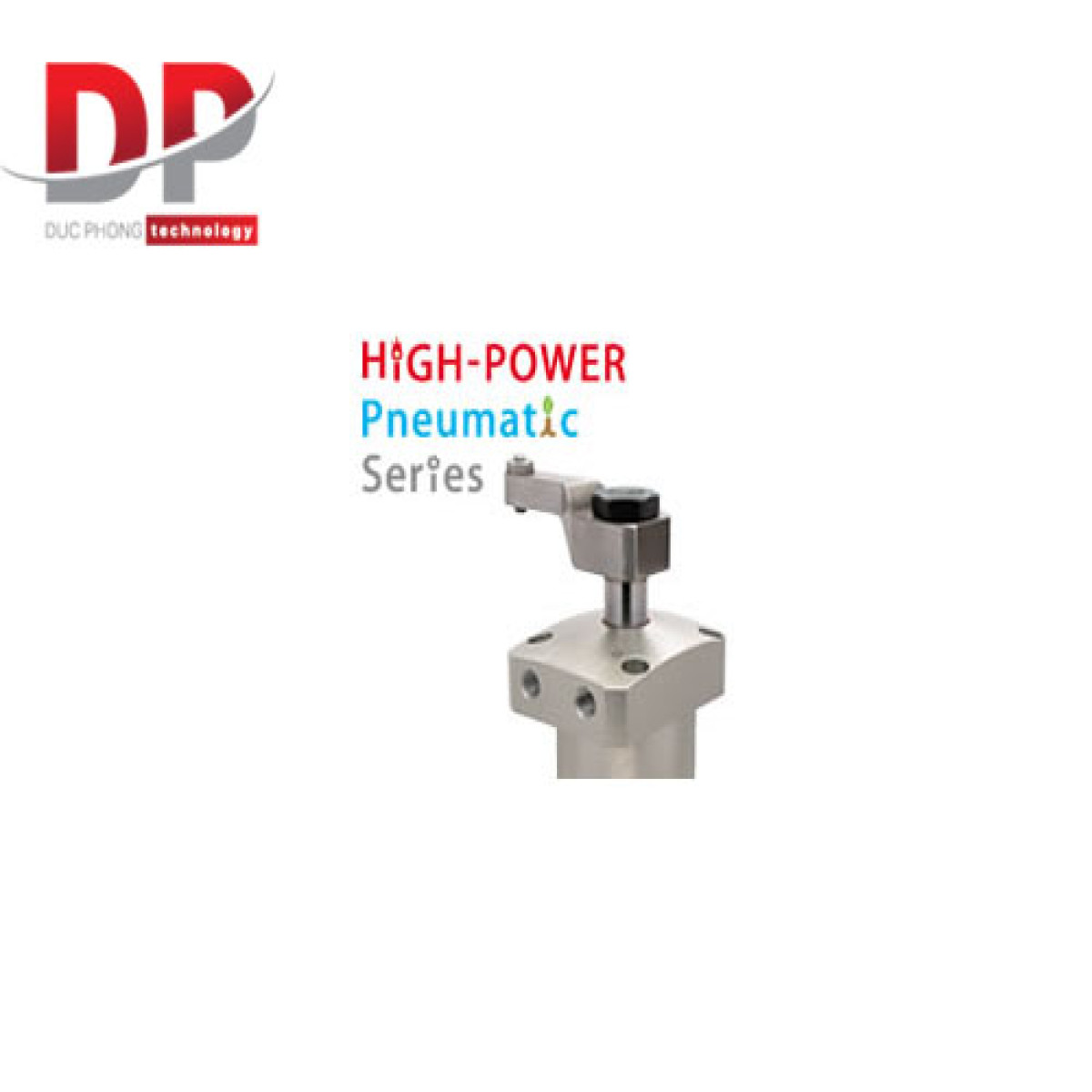

Kẹp xoay khí nén công suất cao WHE - KOSMEK (0,2～0,5MPa)

Kẹp xoay khí nén công suất cao WHE của KOSMEK là một giải pháp kẹp phôi tiên tiến, hoạt động trong dải áp suất khí nén thấp từ 0,2 đến 0,5 MPa. WHE nổi bật với khả năng cung cấp lực kẹp cao và lực giữ mạnh hơn đáng kể nhờ sự kết hợp giữa hệ thống khóa khí nén và khóa cơ học tích hợp. Điều này không chỉ đảm bảo độ an toàn và ổn định vượt trội trong quá trình gia công mà còn giúp giảm chi phí đầu tư lên đến khoảng 30% so với hệ thống thủy lực tương đương.

Mô tả sản phẩm kẹp xoay công suất cao WHE



Nguyên lý hoạt động

Kẹp xoay WHE hoạt động theo cơ chế khí nén và khóa cơ học:

• Trạng thái nhả (Release Air Pressure: ON, Lock Air Pressure: OFF): Khi áp suất khí nhả được bật, cần piston (Piston Rod) nâng lên, nhả kẹp.

• Trong quá trình tăng áp suất (Release Air Pressure: OFF, Lock Air Pressure: ON - In the middle of pressure rising):

  • Cần kẹp (Lever) bắt đầu xoay trong khi piston trượt xuống dọc theo cam.

  • Piston tiếp tục hạ xuống theo chiều dọc sau khi hoàn thành quá trình xoay cho đến khi cần kẹp chặt phôi.

• Hoàn tất quá trình tăng áp suất (Release Air Pressure: OFF, Lock Air Pressure: ON - Pressure rising completion): Kẹp đã cố định chặt phôi. Khóa cơ học bên trong hoạt động và đạt được lực kẹp và lực giữ mạnh mẽ.

  • Lưu ý: Phôi cần được kẹp trong phạm vi hành trình khóa của kẹp.

Ưu điểm vượt trội

• Lực kẹp cao với hệ thống khóa khí nén và khóa cơ: WHE mang lại lực kẹp đáng kể (ví dụ: 2kN với cần 60mm ở 0.45MPa) và đặc biệt là lực giữ cực mạnh (Holding Force lên đến 5kN) nhờ khóa cơ học. Lực giữ này có thể gấp 3 lần lực kẹp thông thường, đảm bảo phôi không dịch chuyển dưới tác động của tải trọng phản ứng từ quá trình gia công.

• Thiết kế nhỏ gọn (Compact): Hệ thống cấp khí nén cho phép loại bỏ bộ nguồn thủy lực và hệ thống kẹp phức tạp, giúp đồ gá nhỏ gọn hơn 2 kích thước so với các hệ thống thủy lực (như WHA).

• Tiết kiệm chi phí đầu tư (Cost Reduction): Theo tính toán của KOSMEK, việc sử dụng hệ thống khí nén thay vì thủy lực có thể giúp giảm khoảng 30% chi phí, do không cần các bộ phận đường ống, van và bộ nguồn thủy lực phức tạp.

• Tiết kiệm không gian (Space-Saving): Do thiết kế nhỏ gọn hơn đáng kể, WHE giúp tối ưu hóa không gian trên bàn máy và trong đồ gá.

• Tiết kiệm năng lượng (Energy-Saving): Đạt được lực kẹp cao ngay cả khi vận hành ở áp suất khí nén thấp (0,2 ~ 0,5 MPa), giảm chi phí vận hành.

Ứng dụng

Kẹp xoay khí nén WHE là giải pháp lý tưởng cho nhiều ứng dụng trong gia công cơ khí:

• Gia công (Machining): Cố định phôi chắc chắn cho các nguyên công gia công.

• Gia công mặt sau (Backside Machining): Cung cấp không gian cho dụng cụ gia công từ phía sau chi tiết.

• Ép lắp (Press Fitting): Giữ chặt các chi tiết trong quá trình ép lắp.

• Rửa (Washers): Cố định chi tiết trong quá trình làm sạch bằng tia nước.

Các biến thể và tùy chọn linh hoạt

KOSMEK cung cấp nhiều biến thể của dòng WHE để đáp ứng các nhu cầu cụ thể:

• WHE-A (Cần thay đổi nhanh Tùy chọn A): Cho phép thay đổi cần gạt nhanh chóng.

• Tùy chọn thanh đầu kép Model WHE-D: Có khả năng xác nhận hành động kẹp bằng công tắc phát hiện.

• Tùy chọn ống phân phối cảm biến không khí Model WHE-M / Tùy chọn đường ống cảm biến không khí Model WHE-N: Cả hai phiên bản này đều có khả năng xác nhận hành động kẹp bằng cảm biến thu khí, giúp giám sát trạng thái kẹp.

• Tùy chọn cần gạt thay đổi nhanh Model WHE-F: Tương tự WHE-A, giúp dễ dàng thay đổi cần gạt.

• Tùy chọn cần cân bằng Model WHE-P: Đòn bẩy kẹp chặt phôi ở cả hai bên, phân bổ lực kẹp đều hơn.

• Tùy chọn góc xoay Model WHE-Y: Có sẵn với các góc xoay 30°, 45°, 60° để phù hợp với các hình dạng phôi và vị trí kẹp khác nhau.

Kẹp xoay khí nén công suất cao WHE của KOSMEK là một giải pháp kẹp hiệu quả về chi phí, tiết kiệm năng lượng và không gian, đồng thời vẫn đảm bảo lực kẹp và giữ vượt trội nhờ sự kết hợp độc đáo giữa khí nén và khóa cơ học. Đây là lựa chọn lý tưởng cho các nhà máy tìm kiếm sự an toàn, chính xác và hiệu quả trong quy trình gia công.
