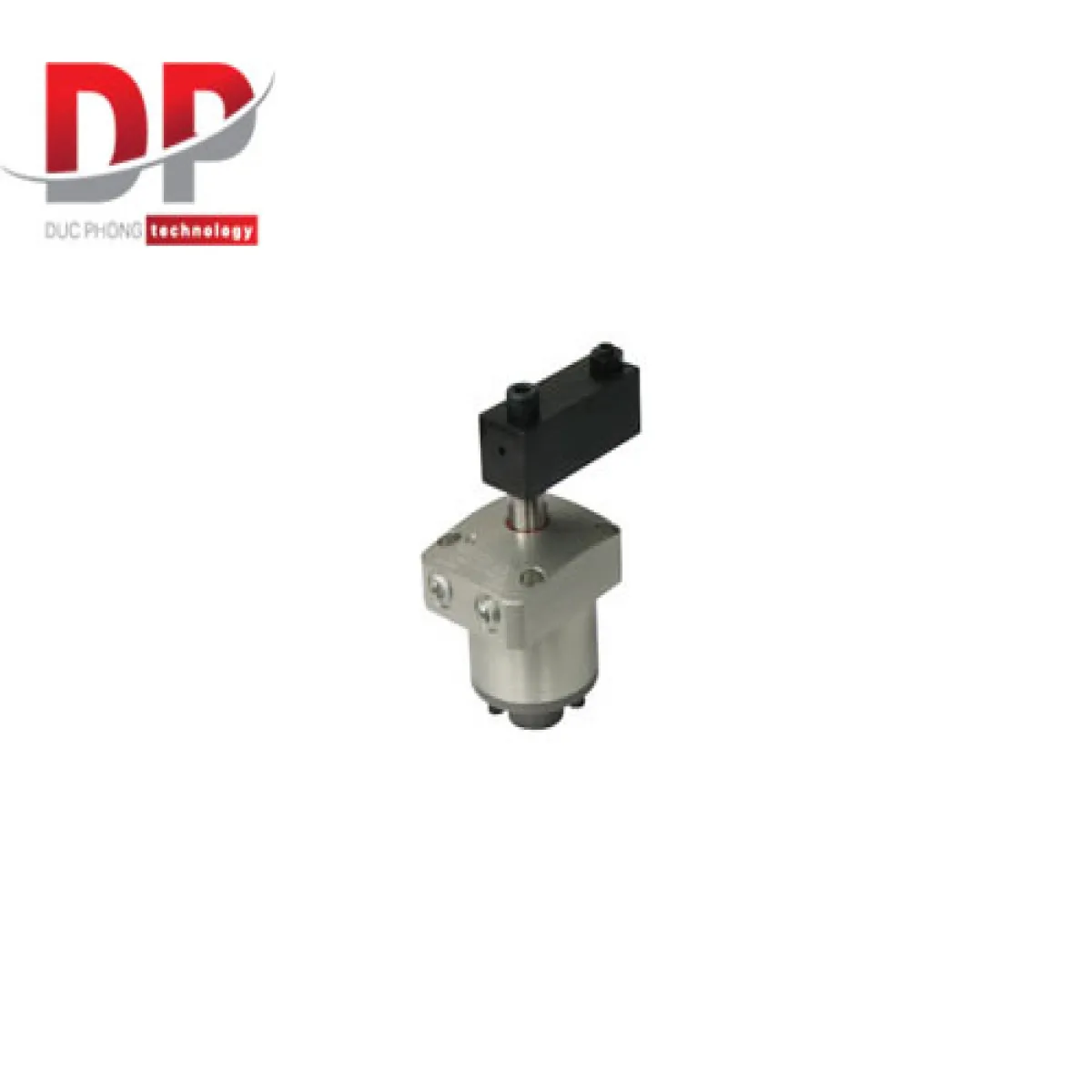

Kẹp xoay khí nén WHA - KOSMEK (0,1～1MPa)

Kẹp xoay khí nén KOSMEK WHA là giải pháp kẹp phôi hàng đầu, được thiết kế để đáp ứng những yêu cầu khắt khe trong các ứng dụng gia công cơ khí, lắp ráp, xử lý vật liệu và kiểm tra. Hoạt động với dải áp suất khí nén từ 0.1 đến 1 MPa, WHA mang lại lực kẹp mạnh mẽ, độ cứng vững vượt trội và tuổi thọ sản phẩm lâu dài nhờ cơ chế quay bi thép độc đáo và công nghệ chế tạo tiên tiến của KOSMEK. Đây là lựa chọn lý tưởng cho các nhà máy, xưởng sản xuất đang tìm kiếm sự ổn định, hiệu quả và độ chính xác cao trong quá trình sản xuất, đặc biệt là khi yêu cầu tính lặp lại cao.

Mô tả sản phẩm kẹp xoay khí nén WHA



Tính năng và ưu điểm nổi bật

• Cơ chế xoay bi thép với vòng ngoài (Ball Type Swing Mechanism with Outer Race):

  • Hoạt động nhanh chóng và hiệu quả: Cơ chế kẹp khí nén mạnh mẽ này được tối ưu hóa. Vòng ngoài quay xung quanh thanh dẫn hướng tương ứng với chuyển động của bi thép và giảm thiểu lực cản do cần kẹp quay xa nhất có thể. Điều này giúp quá trình kẹp diễn ra nhanh hơn gấp 3 lần nhờ 3 rãnh dẫn hướng tiên tiến, mang lại hiệu suất làm việc cao.

  • Độ cứng cao: Kẹp đạt được độ cứng cao, đảm bảo sự ổn định và chính xác khi kẹp phôi.

• Độ chính xác cao với khả năng lặp lại góc kẹp (Lock Angle Repeatability with High Accuracy):

  • Độ lặp lại vị trí góc xoay là ±0.5∘: Đảm bảo cần kẹp luôn quay về cùng một vị trí một cách chính xác cao sau mỗi chu trình, ngay cả trên một diện tích nhỏ. Điều này là cực kỳ quan trọng đối với các quy trình tự động hóa và yêu cầu định vị chính xác.

• Thiết kế nhỏ gọn (Compact Design):

  • Mặt dưới của bích được thiết kế ngắn, giúp giảm chiều dài lên tới 34% so với sản phẩm trước đó của KOSMEK. Điều này không chỉ tiết kiệm không gian lắp đặt mà còn giảm trọng lượng và chi phí gia công cho jig hoặc fixture.

• Tương thích với cần kẹp dài (Corresponds to Long Lever):

  • Tỷ lệ dẫn hướng dài và hiệu suất cao của mỗi bộ phận đảm bảo độ cứng vững cao khi sử dụng cần kẹp dài. KOSMEK đã mở rộng đáng kể phạm vi sử dụng cần kẹp dài so với mẫu hiện tại (lên đến 2.4 lần), tăng tính linh hoạt cho các ứng dụng kẹp phôi lớn hoặc phức tạp.

• Khả năng tương thích và linh hoạt mở rộng:

  • Có thể gắn trực tiếp van điều khiển tốc độ: Có thể gắn trực tiếp van điều khiển tốc độ (loại A-type) để kiểm soát tốc độ hành trình kẹp. Khi lắp thêm gasket (loại A-type), có thể kết nối van điều khiển tốc độ với chức năng xả khí. (Lưu ý: Van điều khiển tốc độ được bán riêng).

Biến thể tùy chọn

• Tùy chọn thanh đầu kép Model WHA-D: Dành cho các ứng dụng cần kẹp đồng thời hai điểm trên phôi.

• Tùy chọn cần gạt thay đổi nhanh Model WHA-F: Cho phép dễ dàng thay đổi cần gạt chỉ bằng một cờ lê, tiết kiệm thời gian thiết lập và tăng hiệu quả.

• Tùy chọn hành trình dài của mẫu WHA-Q: Hành trình kẹp có thể lựa chọn theo từng 5mm, giúp kẹp linh hoạt nhiều hình dạng và kích thước phôi khác nhau.

• Khả năng xác nhận hành động kẹp bằng công tắc phát hiện: Cho phép tích hợp vào hệ thống tự động hóa để giám sát trạng thái kẹp, đảm bảo an toàn và tự động hóa quy trình.

Quy trình hoạt động

• Trước khi xoay (Trạng thái nhả kẹp): Cần kẹp ở vị trí ban đầu, không kẹp phôi.
• Cần kẹp xoay và hạ xuống: Khi có khí nén được cung cấp vào cổng nhả kẹp, cần kẹp xoay vào khu vực kẹp và đồng thời hạ xuống.
• Sau khi xoay hoàn tất, cần kẹp hạ thẳng đứng: Cần kẹp di chuyển thẳng đứng xuống để kẹp chặt phôi.
• Hoàn tất thao tác (Trạng thái kẹp chặt): Phôi được kẹp chặt, sẵn sàng cho quá trình gia công hoặc lắp ráp.

Ứng dụng lý tưởng

Kẹp xoay khí nén KOSMEK WHA được ứng dụng rộng rãi trong các ngành công nghiệp, bao gồm:

• Gia công (Machining) & Loại bỏ bavia (Deburring): Kẹp chặt phôi trên máy phay, tiện, khoan CNC và trong quá trình làm sạch.

• Rửa (Washers) & Chuyển phôi (Transfer): Giữ chặt chi tiết trong hệ thống rửa tự động và trong các quá trình vận chuyển.

• Lắp ép (Press Fitting): Hỗ trợ quá trình lắp ép các chi tiết.

• Dập (Stamping): Kẹp giữ phôi trong các hoạt động dập tạo hình.
