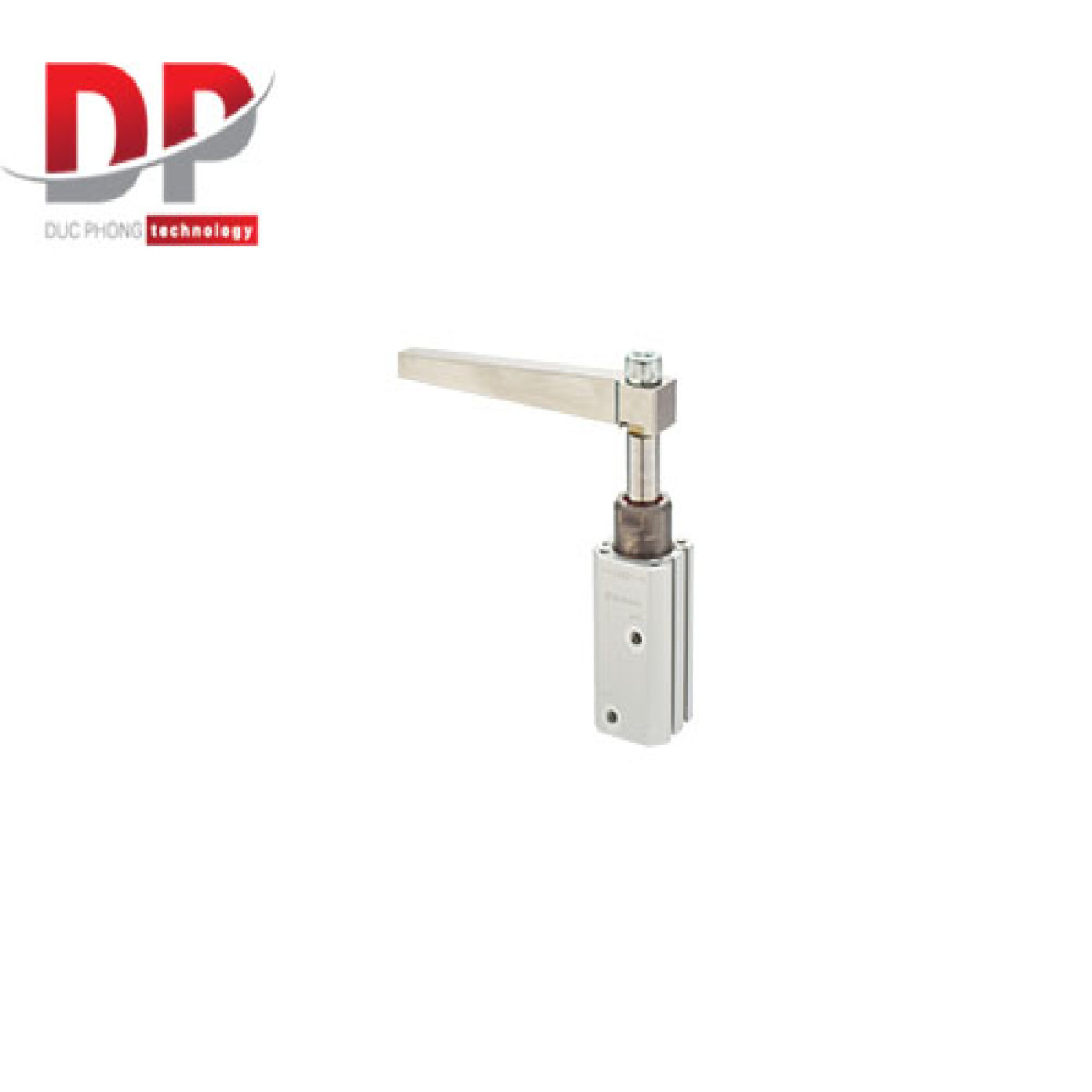

Kẹp xoay khí nén WHC - KOSMEK (0,1～1MPa)

Kẹp xoay khí nén KOSMEK WHC là một giải pháp kẹp phôi tiên tiến, được thiết kế để mang lại hiệu suất vượt trội trong các ứng dụng công nghiệp đòi hỏi sự nhỏ gọn, tốc độ cao, độ chính xác và khả năng chống chịu tốt với môi trường làm việc khắc nghiệt. Hoạt động hiệu quả trong dải áp suất khí nén từ 0.1 đến 1 MPa, WHC là sự lựa chọn lý tưởng cho việc kẹp phôi trong các quy trình lắp ráp, gia công, thử nghiệm và nhiều ứng dụng tự động hóa khác.

Mô tả sản phẩm kẹp xoay khí nén WHC



Tính năng và ưu điểm nổi bật

• Thiết kế nhỏ gọn (Compact Body):

  • Kẹp WHC tự hào là một trong những sản phẩm nhỏ nhất thế giới trong cùng phân khúc (theo nghiên cứu của KOSMEK). Kích thước nhỏ gọn này giúp tiết kiệm đáng kể không gian lắp đặt trên các jig, fixture hoặc hệ thống tự động hóa, đặc biệt phù hợp cho các ứng dụng có không gian hạn chế.

• Độ bền cao, tốc độ cao và độ chính xác vượt trội:

  • Cơ chế xoay mạnh mẽ với 3 bi thép: Kẹp WHC sử dụng cơ chế xoay tiên tiến với 3 bi thép dẫn hướng, cho phép hoạt động với tốc độ cao và đảm bảo tuổi thọ vận hành lâu dài. KOSMEK đã thực hiện thử nghiệm nội bộ và xác nhận khả năng hoạt động lên đến 2 triệu chu kỳ mà vẫn duy trì hiệu suất.

  • Độ lặp lại vị trí khóa chính xác cao: Kẹp WHC có độ lặp lại vị trí khóa xuất sắc, với sai số chỉ ±0.5∘ (hoặc ±0.75∘ đối với Model WHC0161). Điều này cực kỳ quan trọng để đảm bảo định vị phôi chính xác và nhất quán trong các quy trình đòi hỏi độ chính xác cao.

  • Độ chính xác góc xoay 90∘±3∘: Đảm bảo cần kẹp xoay đúng góc yêu cầu trước khi hạ xuống kẹp.

• Khả năng chống chịu môi trường khắc nghiệt:

  • Khả năng chống chất làm mát (Coolant Resistant): Kẹp WHC được thiết kế đặc biệt để hoạt động đáng tin cậy trong môi trường có chất làm mát, dầu, mỡ, đảm bảo hiệu suất ổn định và tuổi thọ lâu dài ngay cả trong các quy trình gia công ẩm ướt.

• Tùy chọn hành trình dài (Long Stroke Option - NEW):

  • KOSMEK giới thiệu tùy chọn hành trình dài mới, nâng cao tính linh hoạt của kẹp WHC.

  • Hành trình tiêu chuẩn (Standard Vertical Stroke) là 10mm.

  • Tùy chọn hành trình dài (Long St. Option) cung cấp hành trình thẳng đứng lên đến 30mm (gấp 3 lần so với tiêu chuẩn, tuy nhiên không có tùy chọn 30mm cho Model WHC0161). Hành trình dài này cho phép kẹp xử lý các phôi có chiều cao khác nhau hoặc kẹp ở các vị trí khó tiếp cận mà không cần điều chỉnh nhiều, tối ưu hóa quá trình sản xuất.

• Dễ dàng tích hợp với công tắc tự động (Auto Switch):

  • Kẹp WHC có thể được sử dụng trong nhiều ứng dụng khác nhau bằng cách tích hợp công tắc tự động (được gắn kèm bên trong kẹp, như hình ảnh chi tiết cấu trúc cho thấy sự hiện diện của nam châm bên trong piston). Công tắc này cho phép phát hiện trạng thái kẹp (kẹp/nhả), giúp tự động hóa và giám sát quy trình một cách hiệu quả.

Quy trình hoạt động

• Trước khi xoay (Released State): Cần kẹp ở vị trí ban đầu, không kẹp phôi.
• Cần kẹp xoay và hạ xuống: Khi có khí nén được cấp vào, cần kẹp xoay vào khu vực kẹp và đồng thời hạ xuống.
• Sau khi xoay hoàn tất, cần kẹp hạ thẳng đứng: Cần kẹp di chuyển thẳng đứng xuống để kẹp chặt phôi.
• Hoàn tất thao tác (Clamped State): Phôi được kẹp chặt, sẵn sàng cho quá trình gia công hoặc lắp ráp.

Ứng dụng

Kẹp xoay khí nén KOSMEK WHC phù hợp với đa dạng các ứng dụng công nghiệp, bao gồm:

• Kẹp phôi trong quá trình lắp ráp, gia công và thử nghiệm: Cố định chi tiết để thực hiện các thao tác chính xác.

• Là cánh tay robot: Nhờ thiết kế nhỏ gọn và khả năng kẹp chính xác, có thể được gắn trên cánh tay robot để thực hiện các công việc xử lý phôi tự động.

• Kẹp phôi trên các thiết bị chuyên dụng: Tích hợp vào các hệ thống tự động, jig và fixture để kẹp giữ phôi một cách linh hoạt.
