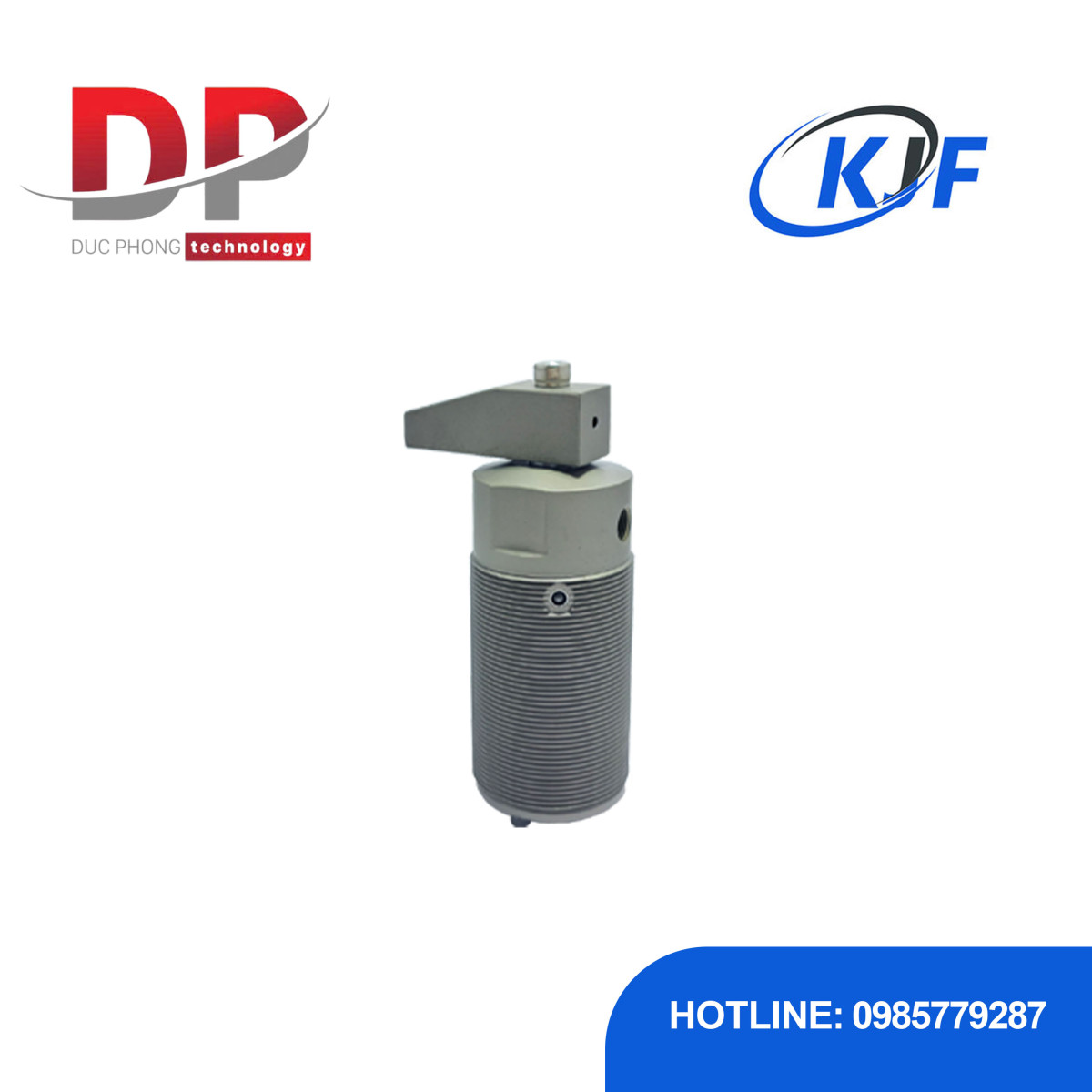

Kẹp xoay song song khí nén KJF SSD

Mã sản phẩm: KJF SSD

Danh mục: Đầu kẹp thủy lực

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Đang tải

Hình	Mã hàng	Mô tả	Giá bán (vnđ)	Số lượng

ĐẶC ĐIỂM NỔI BẬT

Đặc điểm sản phẩm:

Là loại Kẹp Xoay Song Song (Parallel Swing Clamp), vận hành bằng khí nén (Pneumatic), tác động kép (Double-acting).

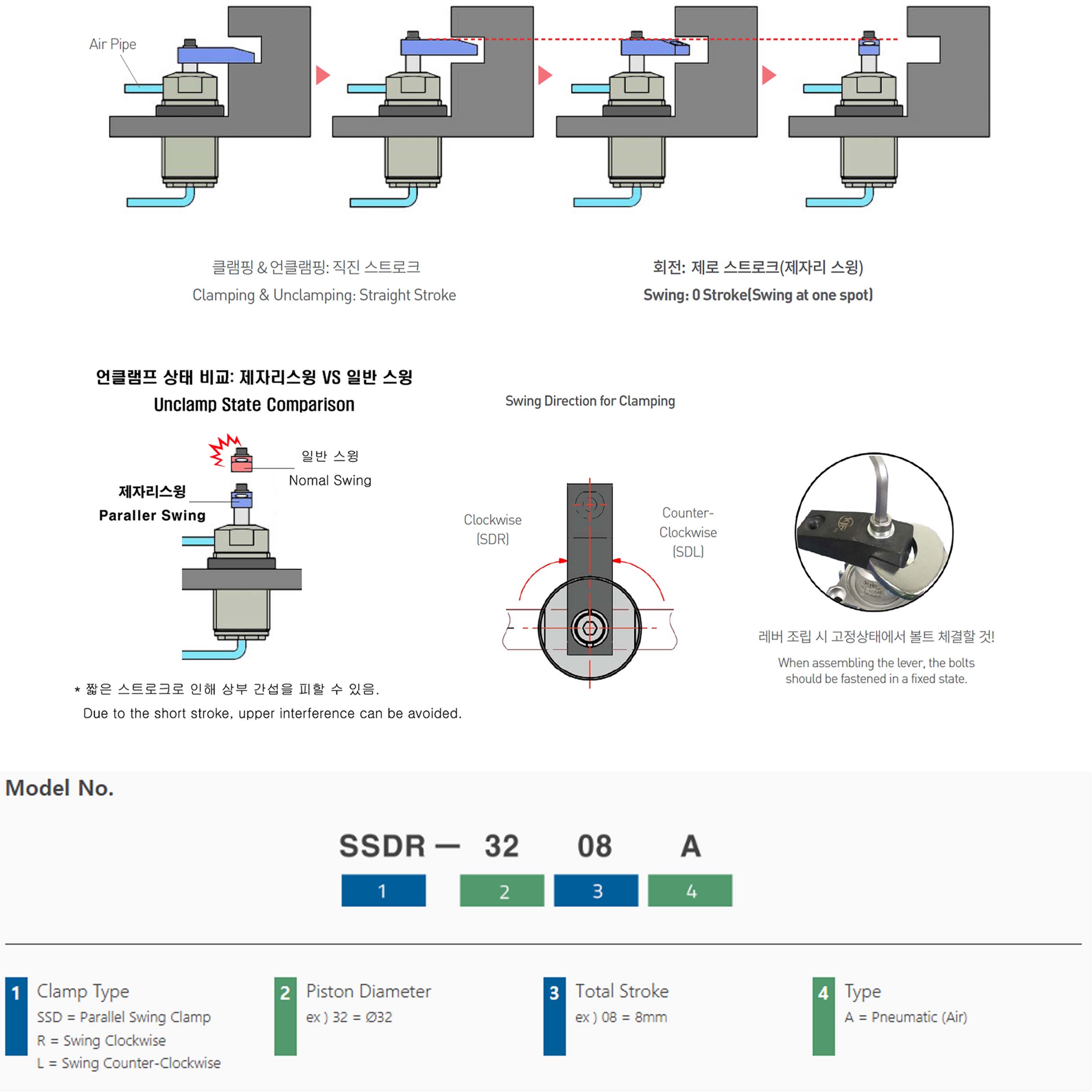

Cơ chế xoay đặc biệt: Khi xoay 90 độ, thanh piston chỉ xoay tại chỗ (zero stroke) mà không di chuyển lên xuống, giúp tránh cản trở (avoid interference) từ các chi tiết ở phía trên phôi, khác biệt so với kẹp xoay thông thường.
Hành trình thẳng linh hoạt: Khi kẹp/nhả, thanh piston di chuyển thẳng lên xuống theo hành trình đã thiết lập, đảm bảo kẹp chặt và nhả phôi chính xác.
Độ cứng ổn định: Vận hành tin cậy trong dải áp suất 3 đến 9.99 kgf/㎠, cung cấp lực xi lanh tối đa lên đến 169.2 kgf (@max. cho SSD-5010A), đảm bảo độ cứng cao khi cố định phôi.
Độ lặp lại cao: Góc xoay có dung sai lặp lại là ±3 độ (±0.5 độ), đảm bảo định vị phôi chính xác và lặp lại.
Tùy chọn hướng xoay: Có hai lựa chọn: SSD R (xoay cùng chiều kim đồng hồ) và SSD L (xoay ngược chiều kim đồng hồ).
Năng suất cao: Cơ chế xoay tránh va chạm giúp tối ưu hóa chu trình tự động hóa và tăng hiệu suất cao trong sản xuất.
Dòng sản phẩm: SSD (Parallel Swing Clamp).
Loại vận hành: Khí nén (Air), tác động kép (Double-acting).
Ứng dụng chính: Kẹp phôi với yêu cầu tránh cản trở phía trên.
Dải áp suất vận hành (Operating Pressure Range): 3 ~ 9.99 kgf/㎠.
Dải nhiệt độ vận hành (Operating Temperature Range): 0 ~ 60 độ C.
Độ chính xác lặp lại góc xoay: ±3 độ (±0.5 độ).
Các mã ví dụ & Lực:
- SSD□-2508A: Piston ø25, Stroke 8mm, Lực tối đa 41.2 kgf.
- SSD□-3208A: Piston ø32, Stroke 8mm, Lực tối đa 68.4 kgf.
- SSD□-4010A: Piston ø40, Stroke 10mm, Lực tối đa 106.9 kgf.
- SSD□-5010A: Piston ø50, Stroke 10mm, Lực tối đa 169.2 kgf.

Specifications

Model No.	Cylinder Force(kgf)		Piston Diameter(ø)	Effective Area(㎠)	Stroke(mm)			Swing Angle Tolerance (Repeated Accuracy)	Operating Pressure Range (kgf/㎠)	Operating Temperature Range(℃)	Weight (kg)
Model No.	Max.	@5kgf/㎠	Piston Diameter(ø)	Effective Area(㎠)	Swing	Straight	Total	Swing Angle Tolerance (Repeated Accuracy)	Operating Pressure Range (kgf/㎠)	Operating Temperature Range(℃)	Weight (kg)
SSD□-2508A	41.2	20.6	25	4.9	0	8	8	±3° (±0.5°)	3~9.9	0~60	0.8
SSD□-3208A	68.4	40.2	32	6.9	0	8	8				1.1
SSD□-4010A	106.9	62.8	40	10.8	0	10	10				4.1
SSD□-5010A	169.2	98.1	50	17.1	0	10	10				4.5
