Kẹp xoay song song tác động kép LHS - KOSMEK (1,5~7MPa)

Liên hệ
Chia sẻ:
Model
Mã sản phẩm
Đang tải
Hình
Mã hàng
Model
Mô tả
Giá bán (vnđ)
Số lượng

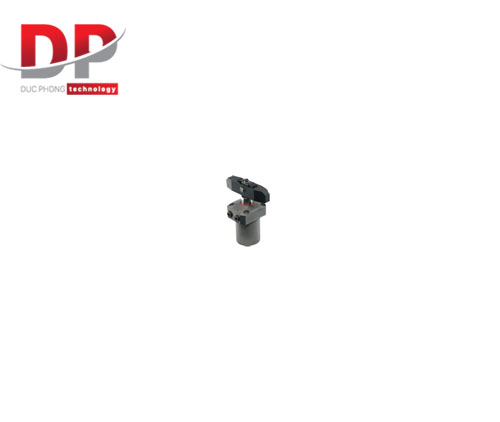

LHS-A
LHS-A LHS-A

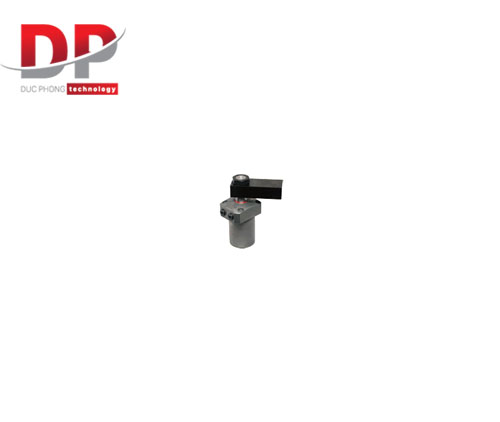

LHS-F
LHS-F LHS-F

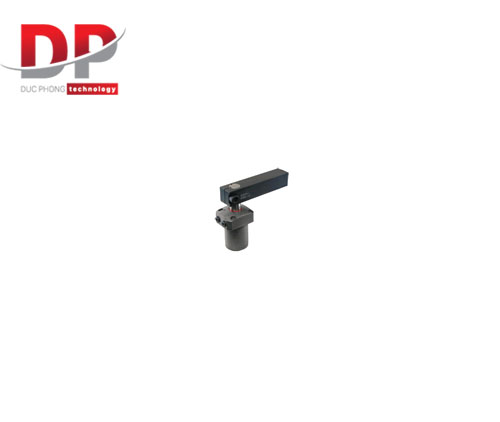

LHS-P
LHS-P LHS-P

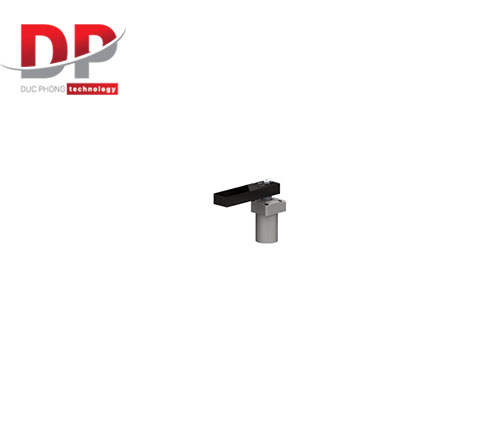

LHS-Y
LHS-Y LHS-Y

ĐẶC ĐIỂM NỔI BẬT

View: 38

Kẹp xoay song song tác động kép LHS của KOSMEK là một loại kẹp xoay thủy lực hoạt động trong dải áp suất 1,5 đến 7 MPa. Điểm đặc biệt của LHS là hành trình xoay là 0mm, nghĩa là cần kẹp sẽ xoay song song vào vị trí kẹp mà không có bất kỳ hành trình thẳng đứng nào cho đến khi quá trình xoay hoàn tất. Thiết kế này cung cấp một cơ chế khóa liên động độc đáo để tránh chuyển động sai, đảm bảo an toàn và chính xác cao trong quá trình kẹp.

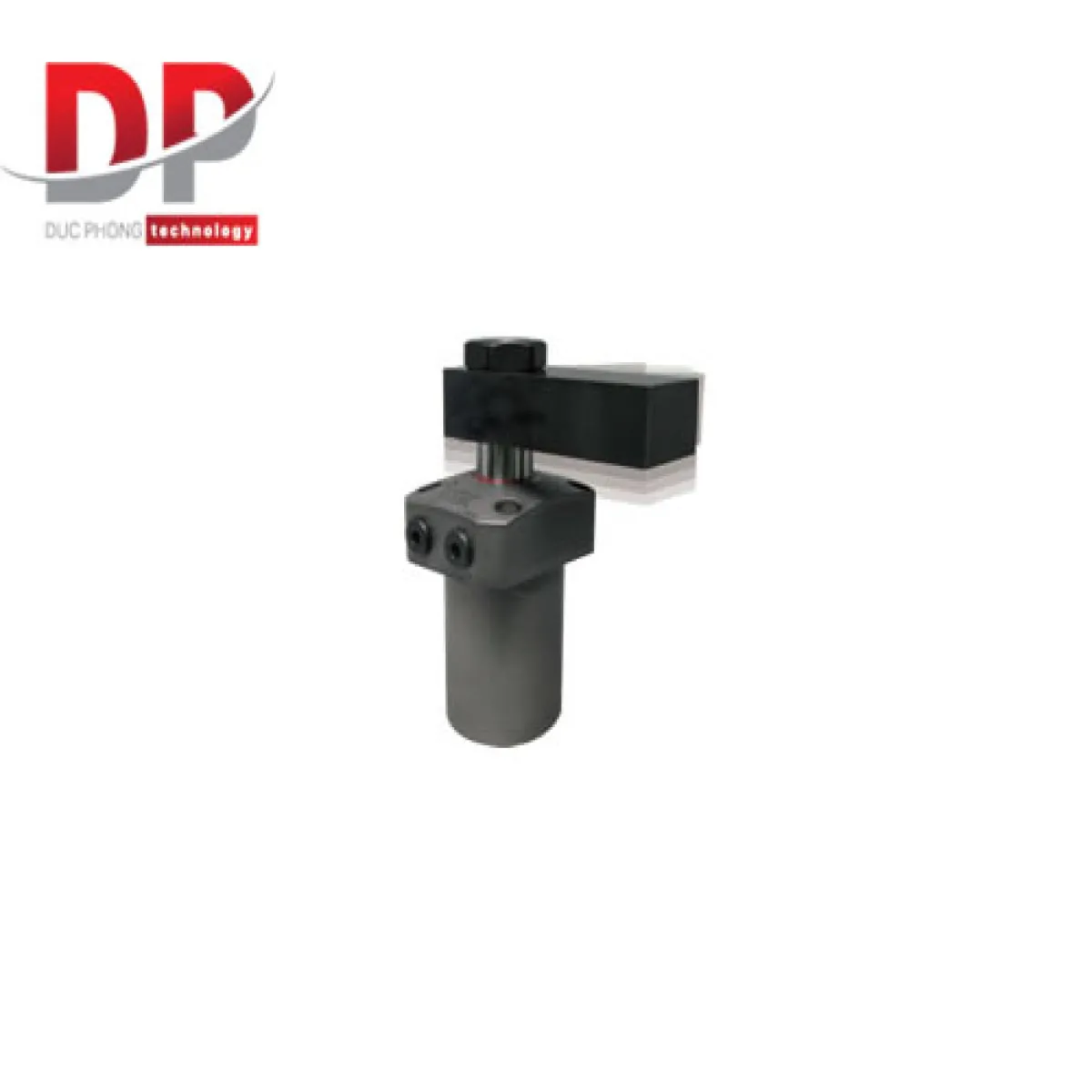

Mô tả sản phẩm kẹp xoay song song tác động kép LHS

kep-xoay-song-song-tac-dong-kep-lhs

Nguyên lý hoạt động

Kẹp xoay song song LHS hoạt động với quy trình độc đáo:

  1. Trạng thái nhả (Released State): Cần kẹp ở vị trí nhả.

  2. Cần xoay song song (The lever swings parallel): Khi kích hoạt, cần kẹp sẽ xoay hoàn toàn vào vị trí kẹp theo hướng song song mà piston kẹp không đi xuống.

  3. Sau khi xoay hoàn tất, hạ xuống theo chiều dọc (After swing completion, it descends vertically): Chỉ sau khi cần kẹp đã xoay hoàn toàn vào vị trí, piston mới bắt đầu hạ xuống theo phương thẳng đứng để kẹp chặt phôi.

  4. Hành động hoàn tất (Clamped State): Phôi được kẹp chặt.

Ưu điểm vượt trội

  • Hành trình xoay 0mm (Swing Stroke 0mm): Đây là đặc điểm nổi bật nhất, mang lại lợi ích đáng kể trong việc tiết kiệm không gian.

    • Tránh va chạm: Giảm thiểu nguy cơ va chạm của cần kẹp với các chi tiết khác của đồ gá, phôi hoặc dụng cụ, đặc biệt trong không gian hẹp hoặc khi gia công các chi tiết có hình dạng phức tạp.

    • Tối ưu hóa không gian: Giúp thiết kế đồ gá nhỏ gọn hơn so với kẹp xoay tiêu chuẩn LHA.

  • Chức năng khóa liên động tránh chuyển động sai: Đảm bảo rằng piston kẹp không bao giờ đi xuống trước khi hoàn tất chuyển động xoay. Điều này tăng cường độ an toàn và đáng tin cậy của quá trình kẹp.

  • Dễ dàng chế tạo cần xoay: Ống côn là phụ kiện tiêu chuẩn, giúp loại bỏ quá trình tiện côn phức tạp khi chế tạo cần kẹp. Điều này đơn giản hóa đáng kể thiết kế cần kẹp.

  • Thay đổi cần gạt dễ dàng và nhanh chóng: Cần kẹp có thể thay đổi nhanh chóng chỉ bằng một bu lông và một cờ lê, giảm thời gian thiết lập và bảo trì.

  • Khả năng gắn van điều khiển tốc độ trực tiếp: Khi gắn gioăng (loại C-type), có thể gắn trực tiếp van điều khiển tốc độ với chức năng xả khí (van điều khiển tốc độ được bán riêng), cho phép kiểm soát tốc độ xoay chính xác.

Ứng dụng

Kẹp xoay song song LHS là giải pháp lý tưởng cho các ứng dụng:

  • Gia công (Machining): Cố định phôi chắc chắn cho các nguyên công gia công.

  • Khu vực yêu cầu định vị độ chính xác cao (For the area where high accurate locating is required): Đảm bảo vị trí phôi chính xác tuyệt đối.

  • Làm sạch bavia (Deburring): Cố định chi tiết trong quá trình loại bỏ bavia tự động.

  • Rửa (Washers): Giữ phôi ổn định trong quá trình làm sạch.

  • Ép lắp (Press Fitting): Hỗ trợ quá trình ép lắp các chi tiết.

  • Các ứng dụng có không gian hạn chế: Thiết kế hành trình xoay 0mm giúp nó phù hợp với các đồ gá và thiết bị có diện tích lắp đặt nhỏ.

Biến thể

KOSMEK cung cấp nhiều biến thể của dòng LHS để tăng cường tính linh hoạt:

  • Tùy chọn cần gạt thay đổi nhanh Model LHS-A / LHS-F: Giúp dễ dàng thay đổi cần gạt chỉ bằng một cờ lê.

  • Tùy chọn cần gạt cân bằng Model LHS-P: Đòn bẩy kẹp chặt phôi ở cả hai bên, phân bổ lực kẹp đều hơn.

  • Tùy chọn góc xoay LHS-Y: Có sẵn với góc xoay 30°, 45°, 60°.
