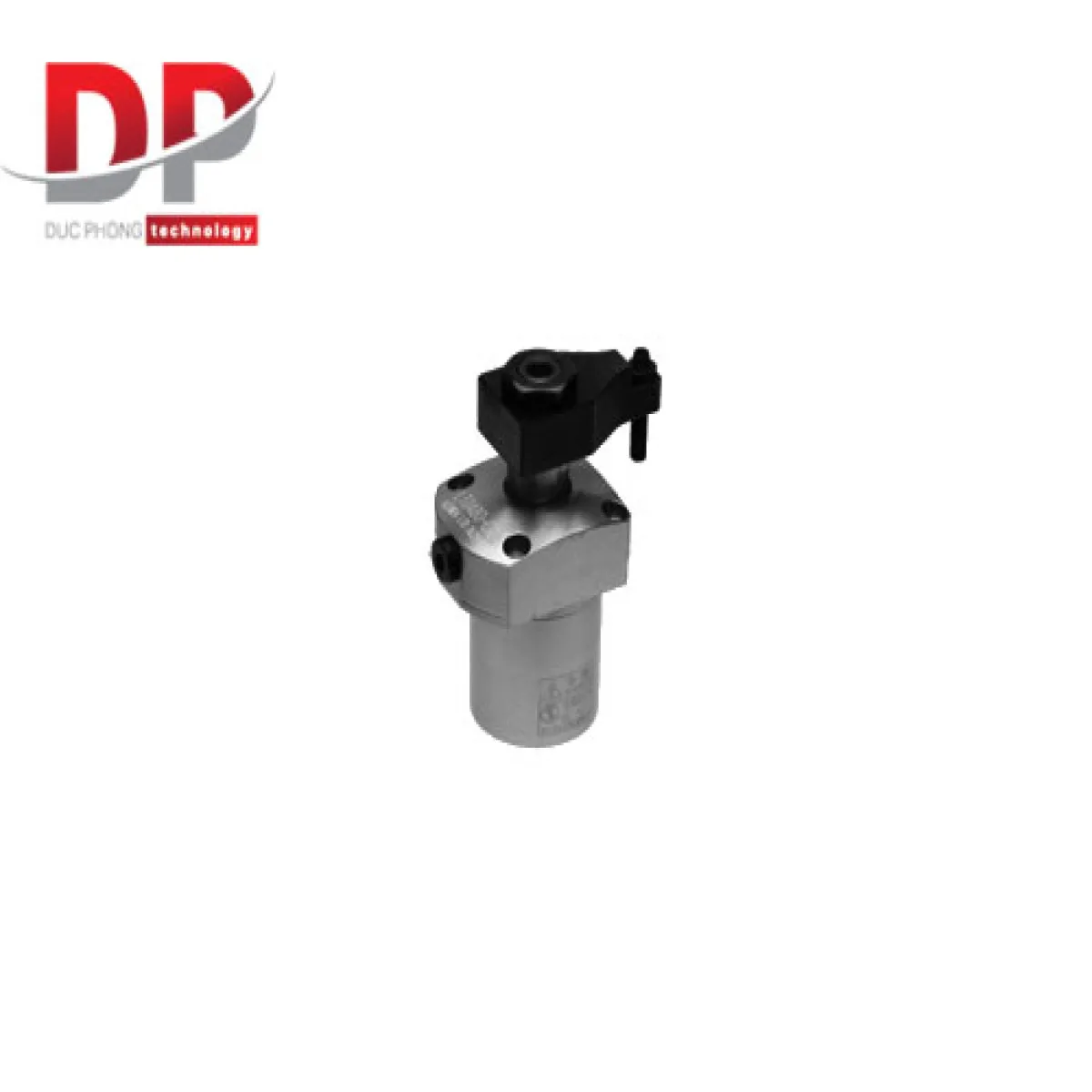

Kẹp xoay tác động đơn LG - KOSMEK (2,5～7MPa)

Kẹp xoay tác động đơn LG của KOSMEK là một dòng kẹp xoay hoạt động trong dải áp suất thủy lực từ 2,5 đến 7 MPa. Kẹp LG nổi bật với độ cứng cao, tuổi thọ dài và độ chính xác vượt trội nhờ cơ chế quay mạnh mẽ của nó. Đây là giải pháp lý tưởng cho các ứng dụng đòi hỏi sự ổn định và đáng tin cậy trong quá trình kẹp.

Mô tả sản phẩm kẹp xoay tác động đơn LT



Tính năng và ưu điểm nổi bật

• Độ cứng cao, tuổi thọ cao và độ chính xác cao với cơ chế quay mạnh mẽ:

  • Sức cản do hành động xoay tạo ra được giảm thiểu nhờ chuyển động của bi thép bên trong.

  • Độ bền cao đạt được bằng cách mở rộng đường kính ổ lăn, giúp giảm mô-men xoắn và tạo ra rãnh dẫn hướng lớn hơn.

  • Độ lặp lại vị trí xoay trong vòng ±0.5∘.

• Tác động đơn: Kẹp LG hoạt động bằng cách cung cấp áp suất thủy lực để kẹp phôi, và quá trình nhả kẹp được thực hiện bằng lò xo bên trong khi áp suất thủy lực được cắt.

• Khả năng gắn van điều khiển tốc độ trực tiếp: Khi lắp gioăng (loại C-type), có thể gắn trực tiếp van điều khiển tốc độ với chức năng xả khí vào sản phẩm (van điều khiển tốc độ được bán riêng).

• Khả năng chống chất làm mát tuyệt vời: Thiết kế phớt chắn bụi độc quyền và vật liệu làm kín chuyên biệt mang lại khả năng chống chịu vượt trội đối với chất làm mát áp suất cao. Van bẫy giúp bịt kín hoàn toàn buồng lò xo, ngăn chất làm mát xâm nhập vào bên trong xi lanh, loại bỏ nguy cơ ăn mòn và không yêu cầu cổng thoát khí.

• Tấm đồ gá mỏng: Có thể lắp đặt trên tấm đồ gá có độ dày tối thiểu 30mm (chung cho tất cả các kích cỡ).

Nguyên lý hoạt động

Kẹp xoay LG hoạt động theo trình tự sau:

• Trạng thái nhả (Released State): Cần kẹp ở trạng thái nhả và nằm ngang, cho phép nạp/tháo phôi.
• Cần kẹp hạ xuống khi xoay (The lever descends as it swings): Khi kích hoạt áp suất thủy lực, cần kẹp bắt đầu xoay vào vị trí kẹp, đồng thời hạ thấp xuống.
• Sau khi xoay hoàn tất, hạ xuống theo chiều dọc (After swing completion, it descends vertically): Cần kẹp hoàn tất quá trình xoay và hạ xuống theo phương thẳng đứng.
• Hành động hoàn tất (Clamped State): Cần kẹp đã cố định phôi chặt chẽ.

Ứng dụng

Kẹp xoay LG rất phù hợp cho nhiều ứng dụng công nghiệp:

• Gia công (Machining): Cố định phôi chắc chắn cho các nguyên công gia công chính xác.

• Khu vực yêu cầu định vị độ chính xác cao: Đảm bảo vị trí phôi chính xác tuyệt đối.

• Làm sạch bavia (Deburring): Cố định chi tiết trong quá trình loại bỏ bavia tự động.

• Rửa (Washers): Giữ phôi ổn định trong quá trình làm sạch.

• Ép lắp (Press Fitting): Hỗ trợ quá trình ép lắp các chi tiết.

Các biến thể và tùy chọn linh hoạt

KOSMEK cung cấp nhiều biến thể của dòng LG để đáp ứng các nhu cầu cụ thể:

• Tùy chọn cần gạt thay đổi nhanh Model LG-A / LG-F: Cho phép thay đổi cần gạt nhanh chóng chỉ với một bu lông và một cờ lê.

• Tùy chọn cần cân bằng Model LG-P: Đòn bẩy kẹp chặt phôi ở cả hai bên, phân bổ lực kẹp đều hơn.

• Kiểu máy LG-Y Góc xoay có thể lựa chọn: Có sẵn với góc xoay 30°, 45°, 60° để phù hợp với các hình dạng phôi và vị trí kẹp khác nhau.

• Mẫu LG-Q: Thông tin chi tiết về biến thể này chưa được cung cấp trong tài liệu.
