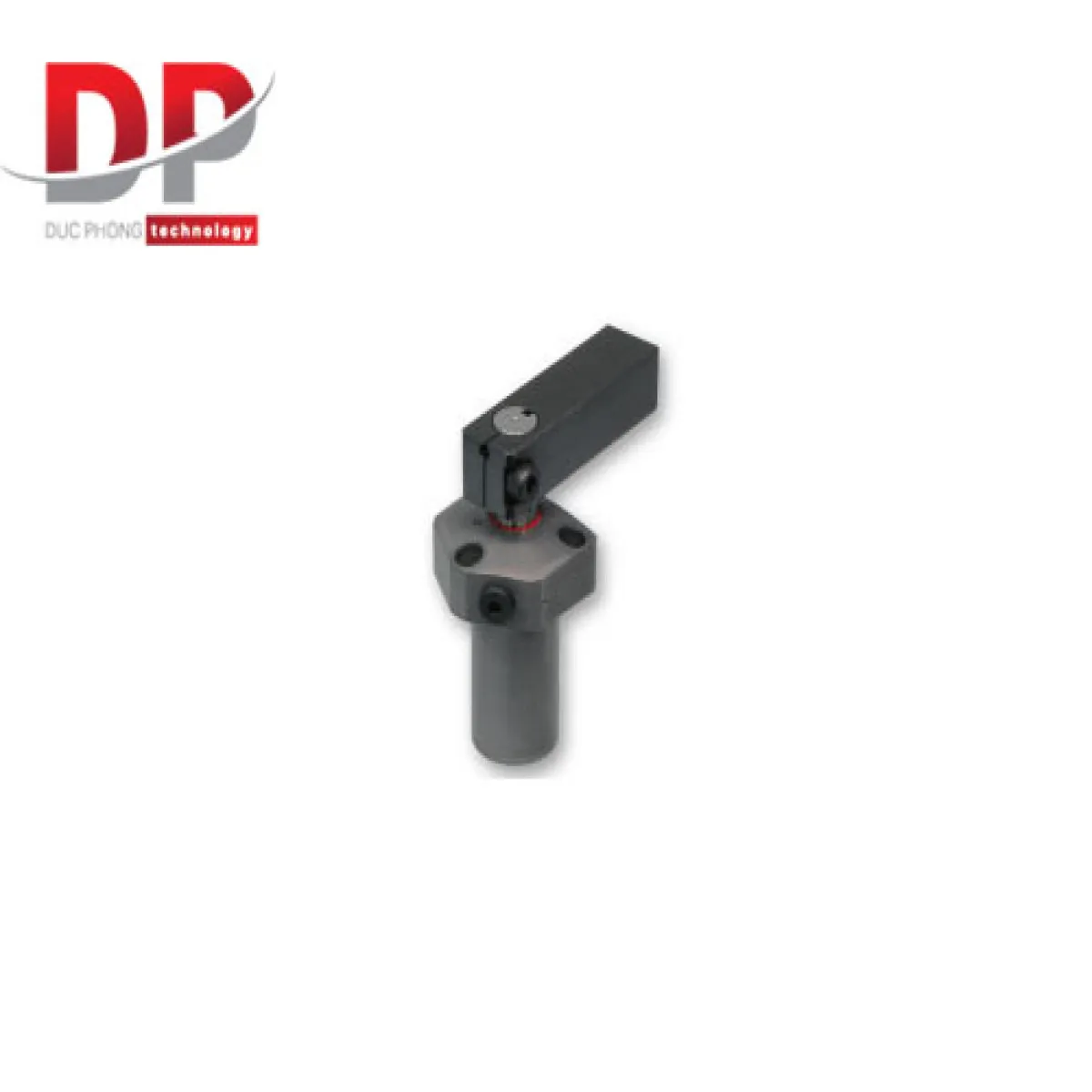

Kẹp xoay tác động đơn TLA-1 - KOSMEK (7～35MPa)

Kẹp xoay tác động đơn KOSMEK TLA-1 là giải pháp kẹp phôi hàng đầu, được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong các ứng dụng gia công cơ khí, lắp ráp và kiểm tra. Với khả năng hoạt động ở dải áp suất rộng từ 7 đến 35 MPa, TLA-1 mang lại lực kẹp mạnh mẽ, độ cứng vững vượt trội và tuổi thọ sản phẩm lâu dài nhờ cơ chế quay độc đáo và công nghệ chế tạo tiên tiến của KOSMEK. Đây là lựa chọn lý tưởng cho các nhà máy, xưởng sản xuất đang tìm kiếm sự ổn định, hiệu quả và độ chính xác cao trong quá trình sản xuất.

Mô tả sản phẩm kẹp xoay tác động đơn TLA-1



Tính năng và ưu điểm nổi bật

• Cơ chế quay mạnh mẽ và chính xác:

  • Hành trình xoay và kẹp tích hợp: Kẹp TLA-1 thực hiện đồng thời hai chuyển động: xoay (Swing) và kẹp (Clamping). Khi có áp suất thủy lực, cần kẹp sẽ xoay vào vị trí kẹp và sau đó hạ xuống để kẹp chặt phôi. Khi xả áp suất, lò xo bên trong sẽ đẩy cần kẹp lên và xoay trở lại vị trí ban đầu (nhả kẹp).

  • Cơ chế bi thép tiên tiến: Sự giảm thiểu lực cản trong quá trình xoay đạt được nhờ các viên bi thép lớn và rãnh dẫn hướng được thiết kế đặc biệt, cho phép chuyển động mượt mà và hiệu quả cao.

  • Tỷ lệ dẫn hướng dài: Với tỷ lệ dẫn hướng dài tương ứng với cần kẹp dài, TLA-1 đảm bảo độ cứng vững cao và ngăn ngừa hiện tượng cong vênh, đặc biệt khi sử dụng cần kẹp dài hơn, giúp tăng độ chính xác và ổn định của quá trình kẹp.

• Độ cứng cao và tuổi thọ vượt trội:

  • Sử dụng vật liệu và quy trình sản xuất cao cấp, TLA-1 sở hữu độ cứng vững ấn tượng, duy trì sự ổn định ngay cả dưới tải trọng lớn trong quá trình gia công.

  • Thiết kế tối ưu với các bộ phận chịu lực được gia cố (ví dụ: đường kính thanh dẫn hướng mở rộng), giúp giảm thiểu mô-men xoắn gây hại và tăng cường độ bền bỉ, đảm bảo tuổi thọ làm việc lâu dài trong môi trường công nghiệp khắc nghiệt.

• Khả năng tương thích và linh hoạt:

  • Tương thích với van điều khiển tốc độ: Có thể gắn trực tiếp van điều khiển tốc độ (loại C-type) để kiểm soát tốc độ hành trình kẹp. Khi lắp thêm gasket (loại C-type), có thể kết nối van điều khiển tốc độ với chức năng xả khí. (Lưu ý: Van điều khiển tốc độ được bán riêng).

  • Khả năng sử dụng cần kẹp dài hơn: Tỷ lệ dẫn hướng dài cho phép người dùng sử dụng các cần kẹp dài hơn, mang lại khả năng kẹp linh hoạt cho nhiều kích thước phôi khác nhau và khả năng tiếp cận sâu.

• Chống chịu môi trường tốt:

  • Khả năng chống chất làm mát tuyệt vời: Được thiết kế để hoạt động ổn định trong môi trường có chất làm mát (coolant), đảm bảo độ tin cậy và hiệu suất liên tục trong các quy trình gia công có sử dụng dung dịch làm mát.

Quy trình hoạt động

• Trước khi xoay (Trạng thái nhả kẹp): Cần kẹp ở vị trí ban đầu, không kẹp phôi.
• Cần kẹp xoay và hạ xuống: Khi có áp suất thủy lực, cần kẹp xoay vào khu vực kẹp và đồng thời hạ xuống.
• Sau khi xoay hoàn tất, cần kẹp hạ thẳng đứng: Cần kẹp di chuyển thẳng đứng xuống để kẹp chặt phôi.
• Hoàn tất thao tác (Trạng thái kẹp chặt): Phôi được kẹp chặt, sẵn sàng cho quá trình gia công hoặc lắp ráp.

Ứng dụng

Kẹp xoay tác động đơn KOSMEK TLA-1 được ứng dụng rộng rãi trong các ngành công nghiệp, bao gồm:

• Gia công (Machining): Kẹp chặt phôi trên máy phay, tiện, khoan CNC.

• Các khu vực yêu cầu định vị độ chính xác cao: Đảm bảo vị trí phôi chính xác tuyệt đối.

• Loại bỏ bavia (Deburring): Giữ chặt chi tiết trong quá trình loại bỏ các cạnh sắc nhọn.

• Rửa (Washers): Kẹp giữ phôi trong hệ thống rửa tự động.

• Lắp ép (Press Fitting): Hỗ trợ quá trình lắp ép các chi tiết.
