ĐẶC ĐIỂM NỔI BẬT

View: 29

Kẹp xoay tác động kép LHA của KOSMEK là một trong những giải pháp kẹp xoay hàng đầu, hoạt động trong dải áp suất thủy lực từ 1,5 đến 7 MPa. LHA nổi bật với sự kết hợp hoàn hảo giữa công suất cao và tốc độ nhanh, mang lại hiệu quả vượt trội trong các quy trình gia công đòi hỏi độ chính xác và năng suất cao.

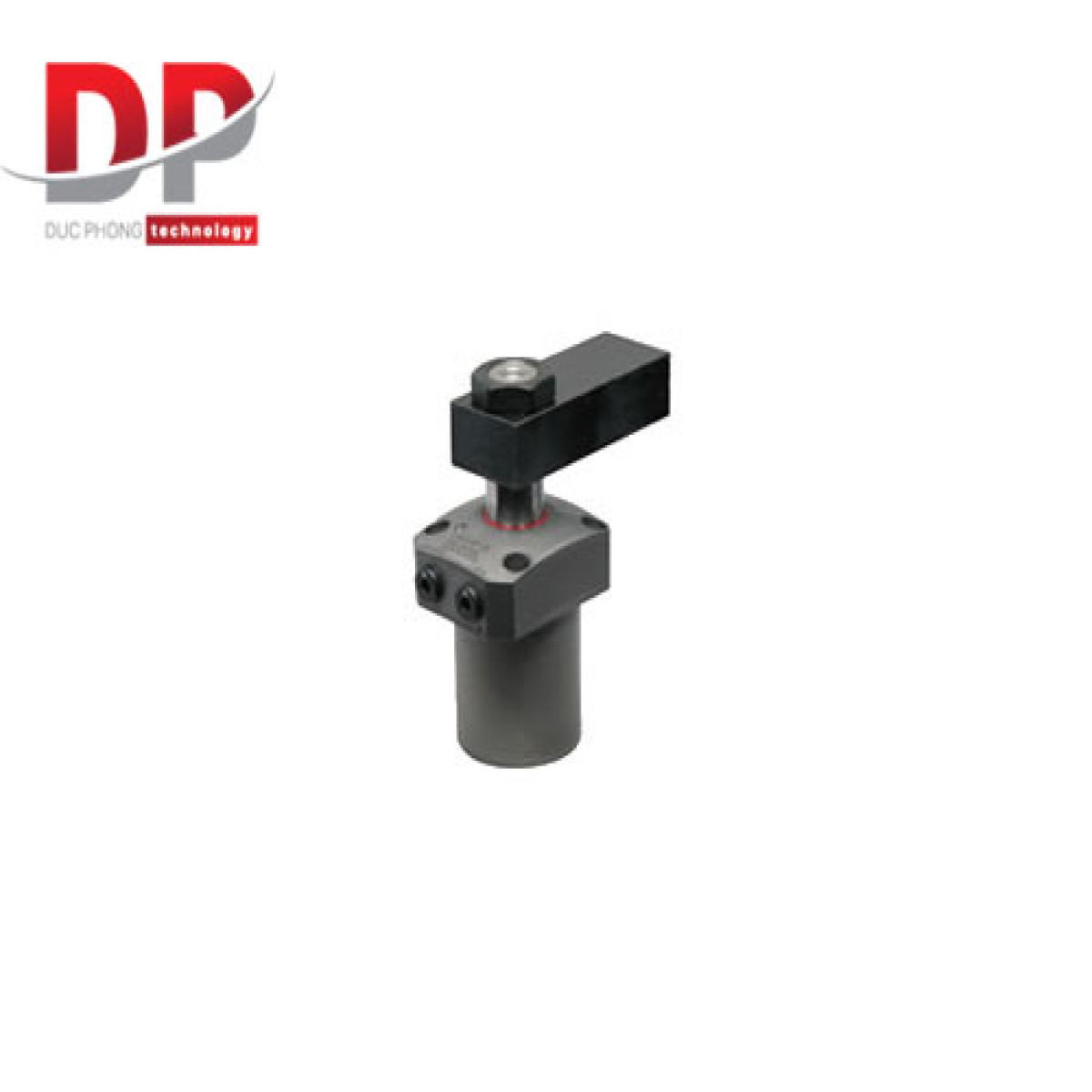

Mô tả sản phẩm kẹp xoay tác động kép LHA

kep-xoay-tac-dong-kep-lha

Nguyên lý hoạt động

Kẹp xoay LHA hoạt động theo trình tự sau:

  • Trước khi xoay (Before Swing - Released State): Cần kẹp ở trạng thái nhả và nằm ngang, cho phép nạp/tháo phôi.
  • Cần kẹp hạ xuống khi xoay (The lever descends as it swings): Khi kích hoạt áp suất thủy lực, cần kẹp bắt đầu xoay vào vị trí kẹp, đồng thời hạ thấp xuống.
  • Sau khi xoay hoàn tất, hạ xuống theo chiều dọc (After swing completion, it descends vertically): Cần kẹp hoàn tất quá trình xoay và hạ xuống theo phương thẳng đứng.
  • Hành động hoàn tất (Action completed - Clamped State): Cần kẹp đã cố định phôi chặt chẽ.

Ưu điểm vượt trội

  • Công suất cao và Tốc độ cao: LHA được thiết kế để mang lại lực kẹp mạnh mẽ và tốc độ hành trình nhanh, tối ưu hóa thời gian chu kỳ gia công.

  • Hiệu quả cao với tỷ lệ dẫn hướng dài: Tỷ lệ dẫn hướng dài cho phép sử dụng cần kẹp dài hơn bằng cách hỗ trợ thanh piston, đảm bảo chuyển động ổn định và chính xác.

  • Tốc độ cao và độ bền cao với cơ chế xoay:

    • Sức cản tạo ra bởi hành động xoay được giảm thiểu nhờ chuyển động của bi thép bên trong.

    • Độ bền cao đạt được bằng cách mở rộng đường kính ổ lăn, giúp giảm mô-men xoắn và tạo ra rãnh dẫn hướng lớn hơn.

    • Độ lặp lại vị trí xoay trong vòng .

  • Khả năng chống chất làm mát tuyệt vời: Thiết kế độc quyền đảm bảo khả năng chống bụi và kháng hóa chất làm mát gốc clo áp suất cao.

  • Khả năng gắn van điều khiển tốc độ trực tiếp: Khi gắn gioăng (loại C-type), có thể gắn trực tiếp van điều khiển tốc độ với chức năng xả khí (van điều khiển tốc độ được bán riêng), cho phép kiểm soát tốc độ xoay chính xác.

  • Thiết kế đơn giản hóa bên trong: Chiều cao cổng khí chung cho xác nhận hành động giúp thiết kế mạch đơn giản hơn, đặc biệt khi sử dụng các kẹp LHW-C E hoặc kết hợp với kẹp liên kết LKW-CE.

  • Tấm đồ gá mỏng: Có thể lắp đặt trên tấm đồ gá có độ dày tối thiểu 30mm (chung cho tất cả các kích cỡ).

Ứng dụng

LHA là giải pháp lý tưởng cho các ứng dụng đa dạng trong sản xuất:

  • Gia công (Machining): Cố định phôi chắc chắn cho các nguyên công gia công chính xác.

  • Lắp đặt cần gạt tự động (Automated Lever Installation): Thiết kế cho phép lắp đặt cần gạt dễ dàng và nhanh chóng, giảm thời gian thiết lập.

  • Khu vực yêu cầu định vị độ chính xác cao (For the area where high accurate locating is required): Đảm bảo vị trí phôi chính xác tuyệt đối.

  • Làm sạch bavia (Deburring): Cố định chi tiết trong quá trình loại bỏ bavia tự động.

  • Rửa (Washers): Giữ phôi ổn định trong quá trình làm sạch.

  • Ép lắp (Press Fitting): Hỗ trợ quá trình ép lắp các chi tiết.

Các biến thể và tùy chọn linh hoạt

KOSMEK cung cấp nhiều biến thể của dòng LHA để đáp ứng các nhu cầu cụ thể:

  • Kiểu LHA-A (Cần gạt thay đổi nhanh Loại A): Cho phép thay đổi cần gạt nhanh chóng chỉ với một bu lông và một cờ lê, tối ưu hóa thời gian thiết lập.

  • Tùy chọn thanh đầu kép Model LHA-D: Có khả năng xác nhận hành động kẹp bằng công tắc phát hiện, nâng cao khả năng giám sát quy trình.

  • Gạt thay đổi nhanh LHA-F loại F: Tương tự LHA-A, giúp dễ dàng thay đổi cần gạt.

  • Tùy chọn ống phân phối cảm biến không khí Model LHA-M / Tùy chọn đường ống cảm biến không khí Model LHA-N: Cả hai phiên bản này đều có khả năng xác nhận hành động kẹp bằng cảm biến thu khí, giúp giám sát trạng thái kẹp.

  • Tùy chọn cần gạt cân bằng Model LHA-P: Đòn bẩy kẹp chặt phôi ở cả hai bên, phân bổ lực kẹp đều hơn, phù hợp cho các chi tiết lớn hoặc không đều.

  • Tùy chọn hành trình dài của mẫu LHA-Q: Hành trình dài có thể lựa chọn theo từng 5mm, áp dụng cho nhiều hình dạng công việc khác nhau, tăng tính linh hoạt.

  • LHA-Y30/45/60 (Góc xoay có thể lựa chọn): Có sẵn với các góc xoay 30°, 45°, 60° để phù hợp với các hình dạng phôi và vị trí kẹp khác nhau.

  • Tùy chọn góc xoay 0° (LHA-Y0): Được bổ sung vào tháng 8 năm 2020, cung cấp thêm lựa chọn góc xoay đặc biệt.
