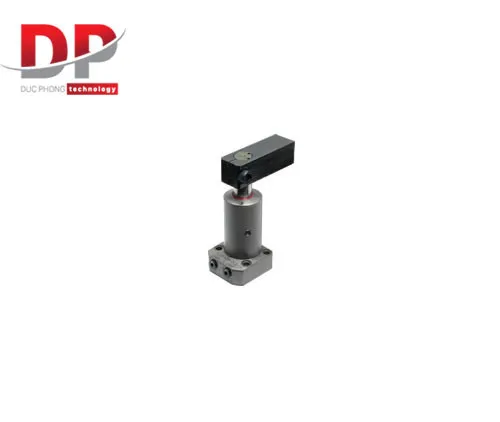

Kẹp xoay tác động kép TLB-2 - KOSMEK (7～35MPa)

Name: Kẹp xoay tác động kép TLB-2 - KOSMEK (7～35MPa)
Brand: KOSMEK
SKU: KE3984
Availability: OutOfStock
Rating: 5 (1 reviews)

Mã sản phẩm: Kẹp xoay tác động kép TLB-2

Loại: Hệ thống gá kẹp

Danh mục: Thiết bị tự động hóa

Thương hiệu: KOSMEK

Xuất xứ: Nhật Bản

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: https://maps.app.goo.gl/H983M6cQudJZmvK28
Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: https://maps.app.goo.gl/EbrNDz5xvU36FNiz5
Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Đang tải

Hình	Mã hàng	Model	Mô tả	Giá bán (vnđ)	Số lượng

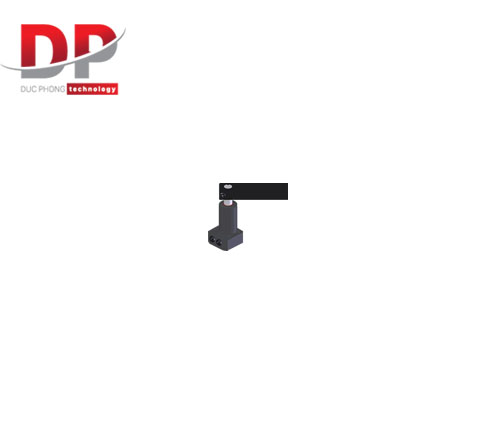

		TLB-2-P	TLB-2-P
		TLB-2-Q	TLB-2-Q
		TLB-2-Y	TLB-2-Y

ĐẶC ĐIỂM NỔI BẬT

Kẹp xoay tác động kép TLB-2 của KOSMEK là một dòng kẹp xoay thủy lực mạnh mẽ, hoạt động trong dải áp suất cao từ 7 đến 35 MPa. TLB-2 được thiết kế để mang lại độ cứng cao, tuổi thọ dài và độ chính xác vượt trội thông qua cơ chế quay mạnh mẽ của nó. Dòng kẹp này lý tưởng cho các ứng dụng gia công nặng và những nơi yêu cầu sự ổn định, độ tin cậy và hiệu suất cao.

Mô tả sản phẩm kẹp xoay tác động kép TLB-2

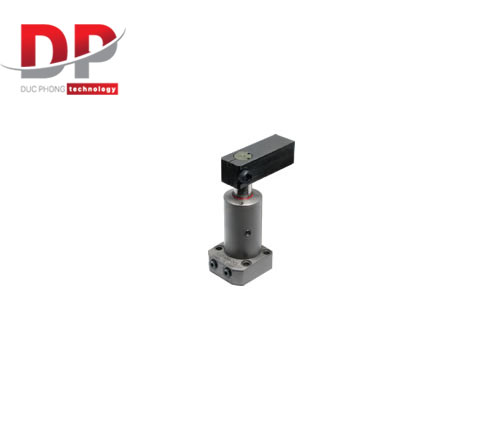

Kep-xoay-tac-dong-kep-TLB-2

Tính năng và ưu điểm nổi bật

Độ cứng cao, tuổi thọ cao và độ chính xác cao với cơ chế quay mạnh mẽ:
- Sức cản do hành động xoay tạo ra được giảm thiểu nhờ chuyển động của bi thép bên trong.
- Độ bền cao đạt được bằng cách mở rộng đường kính ổ lăn, giúp giảm mô-men xoắn và tạo ra rãnh dẫn hướng lớn hơn.
- Độ lặp lại vị trí xoay trong vòng $\pm 0. 5^{\circ}$ .
Tác động kép: TLB-2 sử dụng hệ thống thủy lực với hai cổng (một để khóa kẹp, một để nhả kẹp), cung cấp lực kẹp mạnh mẽ và kiểm soát linh hoạt quá trình kẹp/nhả phôi.
Thiết kế tối ưu với tỷ lệ dẫn hướng dài: Cho phép sử dụng cần kẹp dài hơn bằng cách hỗ trợ thanh piston. Dẫn hướng được đặt giữa mặt bích và ở cạnh của thanh piston.
Khả năng gắn van điều khiển tốc độ trực tiếp: Khi lắp gioăng (loại C-type), có thể gắn trực tiếp van điều khiển tốc độ với chức năng xả khí vào sản phẩm (van điều khiển tốc độ được bán riêng).
Khả năng chống chất làm mát tuyệt vời: Thiết kế phớt chắn bụi độc quyền giúp bảo vệ chống lại chất làm mát áp suất cao. Kẹp cũng có độ bền cao chống lại chất làm mát gốc clo nhờ vật liệu làm kín có khả năng kháng hóa chất.

Nguyên lý hoạt động

Kẹp xoay TLB-2 hoạt động theo trình tự sau:

Trạng thái nhả (Released State): Cần kẹp ở trạng thái nhả và nằm ngang.
Cần kẹp hạ xuống khi xoay (The lever descends as it swings): Khi áp suất thủy lực được cung cấp, cần kẹp bắt đầu xoay vào vị trí kẹp, đồng thời hạ thấp xuống.
Sau khi xoay hoàn tất, hạ xuống theo chiều dọc (After swing completion, it descends vertically): Cần kẹp hoàn tất quá trình xoay và tiếp tục hạ xuống theo phương thẳng đứng.
Hành động hoàn tất (Clamped State): Cần kẹp đã cố định phôi chặt chẽ.

Ứng dụng

Kẹp xoay TLB-2 rất phù hợp cho nhiều ứng dụng công nghiệp nặng và đòi hỏi độ chính xác cao:

Gia công (Machining): Cố định phôi chắc chắn cho các nguyên công gia công.
Khu vực yêu cầu định vị độ chính xác cao (For the area where high accurate locating is required): Đảm bảo vị trí phôi chính xác tuyệt đối.
Làm sạch bavia (Deburring): Cố định chi tiết trong quá trình loại bỏ bavia tự động.
Rửa (Washers): Giữ phôi ổn định trong quá trình làm sạch.
Ép lắp (Press Fitting): Hỗ trợ quá trình ép lắp các chi tiết.

Các biến thể và tùy chọn linh hoạt

KOSMEK cung cấp nhiều biến thể của dòng TLB-2 để đáp ứng các nhu cầu cụ thể:

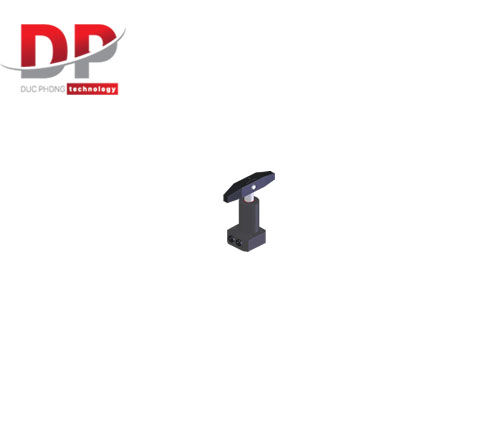

Tùy chọn cần cân bằng Model TLB-2-P: Đòn bẩy kẹp chặt phôi ở cả hai bên, phân bổ lực kẹp đều hơn.

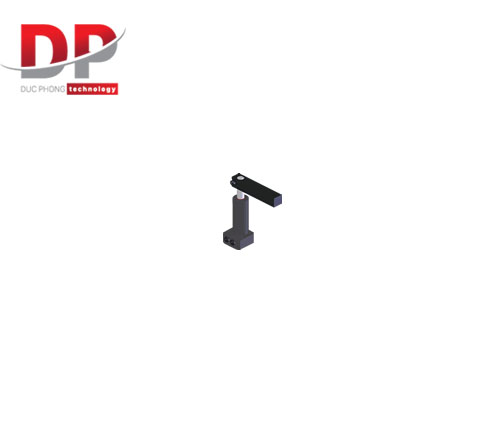

Tùy chọn hành trình dài Model TLB-2-Q: Hành trình dài có thể lựa chọn theo từng 5mm, giúp kẹp linh hoạt nhiều hình dạng công việc khác nhau.
Tùy chọn góc xoay Model TLB-2-Y: Có sẵn với góc xoay 30°, 45°, 60° để phù hợp với các hình dạng phôi và vị trí kẹp khác nhau.
