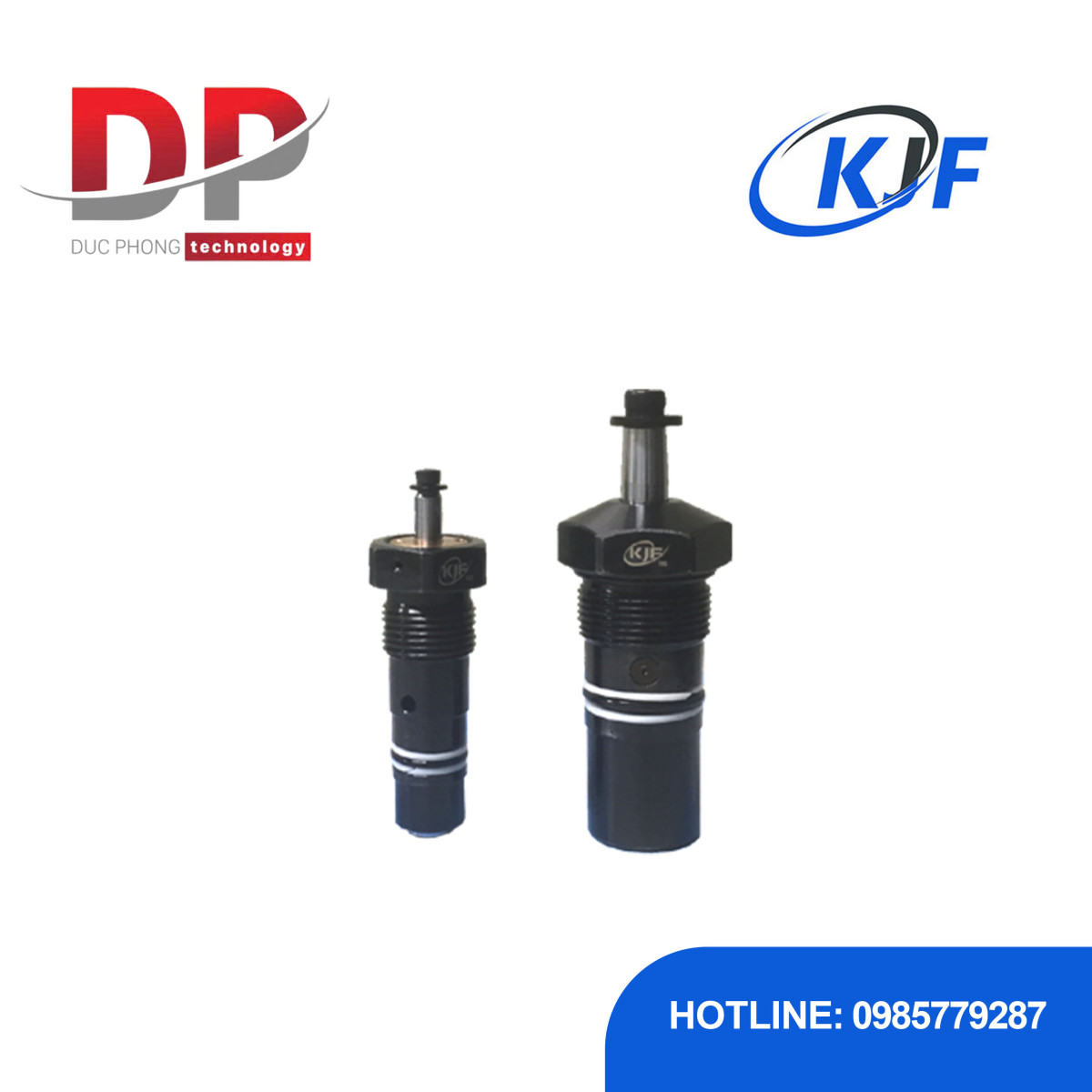

Kẹp xoay thủy lực loại Cartridge KJF RSDx-C

Click vào hình để phóng to

Kẹp xoay thủy lực loại Cartridge KJF RSDx-C

Mã sản phẩm: Cartridge KJF RSDx-C

Danh mục: Đầu kẹp thủy lực

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Đang tải

Hình	Mã hàng	Mô tả	Giá bán (vnđ)	Số lượng

ĐẶC ĐIỂM NỔI BẬT

Đặc điểm sản phẩm:

Là loại Kẹp Xoay (Swing Clamp) tác động kép (Double Acting), có cơ chế kẹp và tháo kẹp được điều khiển bằng thủy lực, tăng tính ổn định và kiểm soát.
Kích thước siêu nhỏ (Subminiature size), giúp tiết kiệm không gian lắp đặt đáng kể trong các đồ gá nhỏ gọn.
Thiết kế đường dầu đơn giản (Easy oil path design), tối ưu hóa việc dẫn dầu trong hệ thống.
Cơ chế xoay chắc chắn (Sturdy swing mechanism), đảm bảo độ tin cậy và độ cứng cao trong quá trình kẹp phôi.
Dễ dàng lắp đặt: Dạng cartridge giúp việc lắp đặt vào thân đồ gá đơn giản hơn.
Hiệu suất cao: Đạt lực kẹp tối đa 53 kgf (@70kgf/㎠ cho RSDx-1416C) và có độ chính xác lặp lại (Tolerance/Repeated Accuracy) cao (±0.5 độ).
Lưu ý lắp đặt: Cần phải siết chặt bu lông cố định khi lắp cần kẹp.
Lựa chọn thêm: Có thể chọn thêm cần kẹp (Lever) tùy theo ứng dụng.

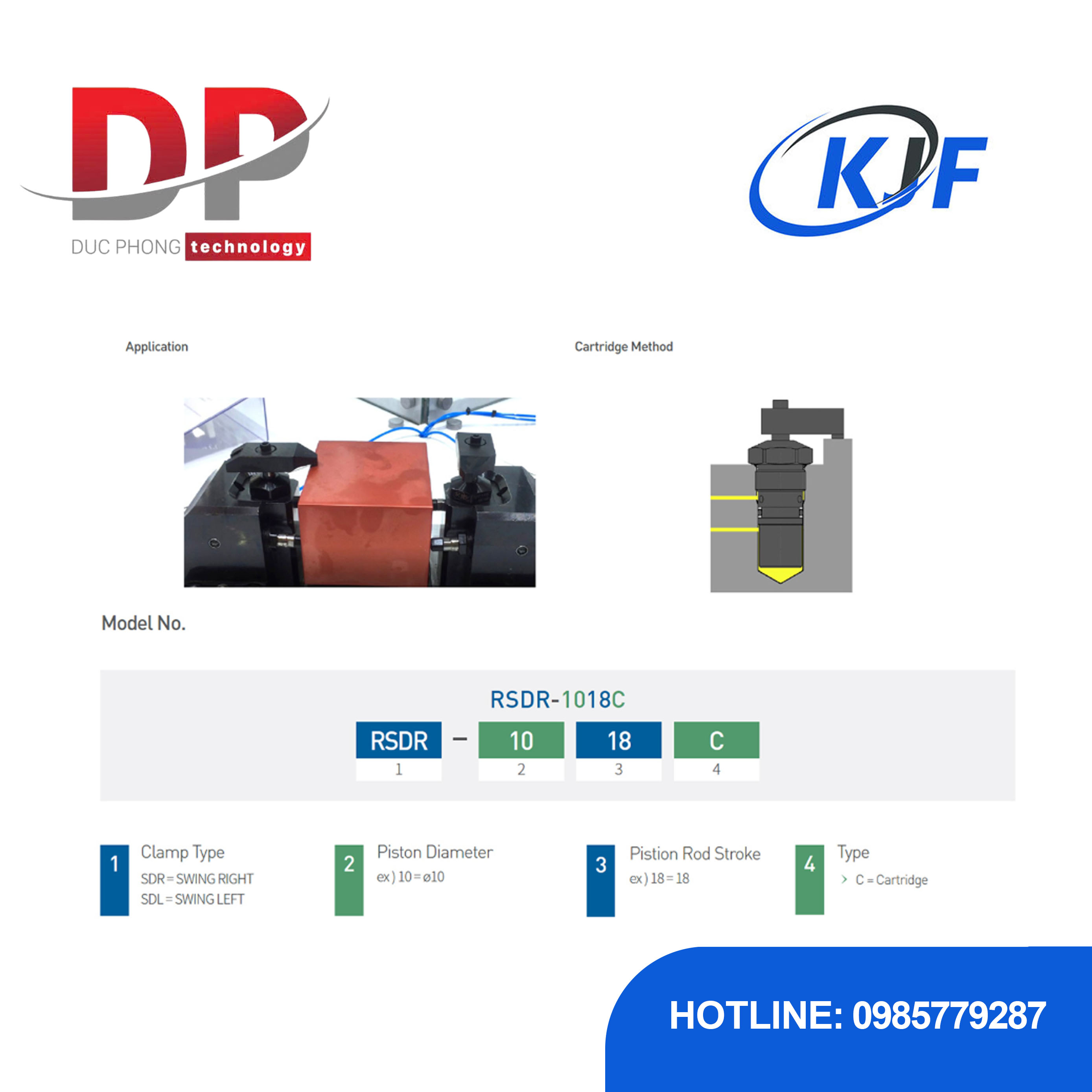

Dòng sản phẩm: RSDx-C (ROTARY SWING CLAMP - Cartridge Type).
Loại vận hành: Thủy lực (Oil), tác động kép (Double Acting).
Thiết kế: Dạng Cartridge (lắp chìm).
Dải áp suất vận hành: 15 ~ 150 kgf/㎠.
Dải nhiệt độ vận hành: 0 ~ 60 độ C.
Đường kính Piston (Piston Dia.): ø10 & ø14.
Hành trình (Stroke): 8 ~ 10 mm.
Góc Xoay (Swing Angle): ±3 độ.
Độ chính xác lặp lại: ±0.5 độ.
Mã ví dụ & Lực Kẹp (@70kgf/㎠):
- RSDx-1018C: 35 kgf
- RSDx-1416C: 53 kgf

Thông tin sản phẩm

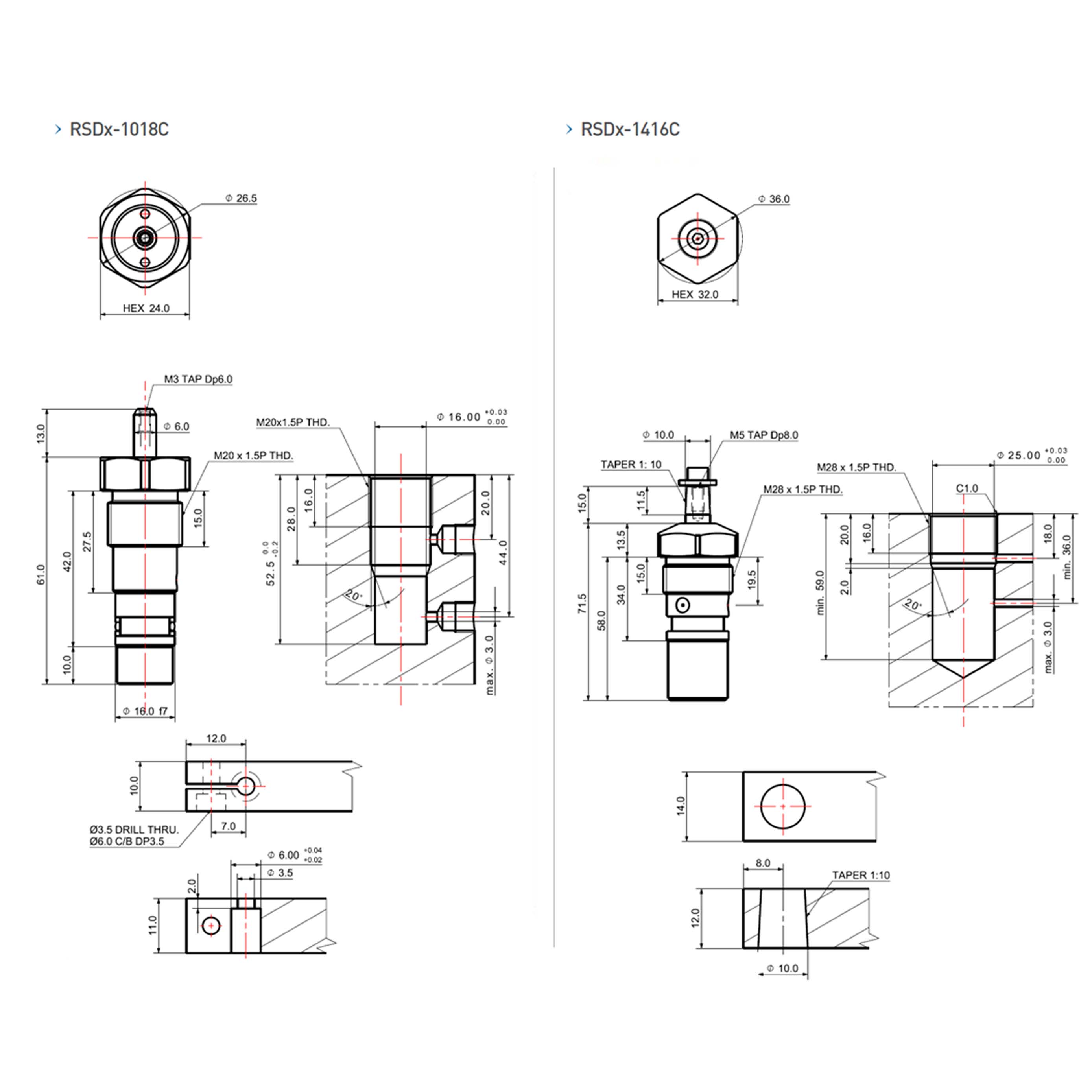

Model No.	Type	Clamping Force(kgf) @70kgf/㎠	Piston Diameter(ø)	Effective Area(㎠)	Stroke(mm)		Oil Capacity(㎤) At Clamping	Swing Angle Tolerance (Repeated Accuracy)	Operating Pressure Range (kgf/㎠)	Operating Temperature Range(℃)	Weight (kg)
Model No.	Type	Clamping Force(kgf) @70kgf/㎠	Piston Diameter(ø)	Effective Area(㎠)	Swing	Straight	Oil Capacity(㎤) At Clamping	Swing Angle Tolerance (Repeated Accuracy)	Operating Pressure Range (kgf/㎠)	Operating Temperature Range(℃)	Weight (kg)
RSDx-1018C	Cartridge	35	10	0.8	10	8	0.9	±3° (±0.5°)	15~150	0~60	0.12
RSDx-1416C	Cartridge	53	14	0.75	8	8	1.2	±3° (±0.5°)	15~150	0~60	0.29
