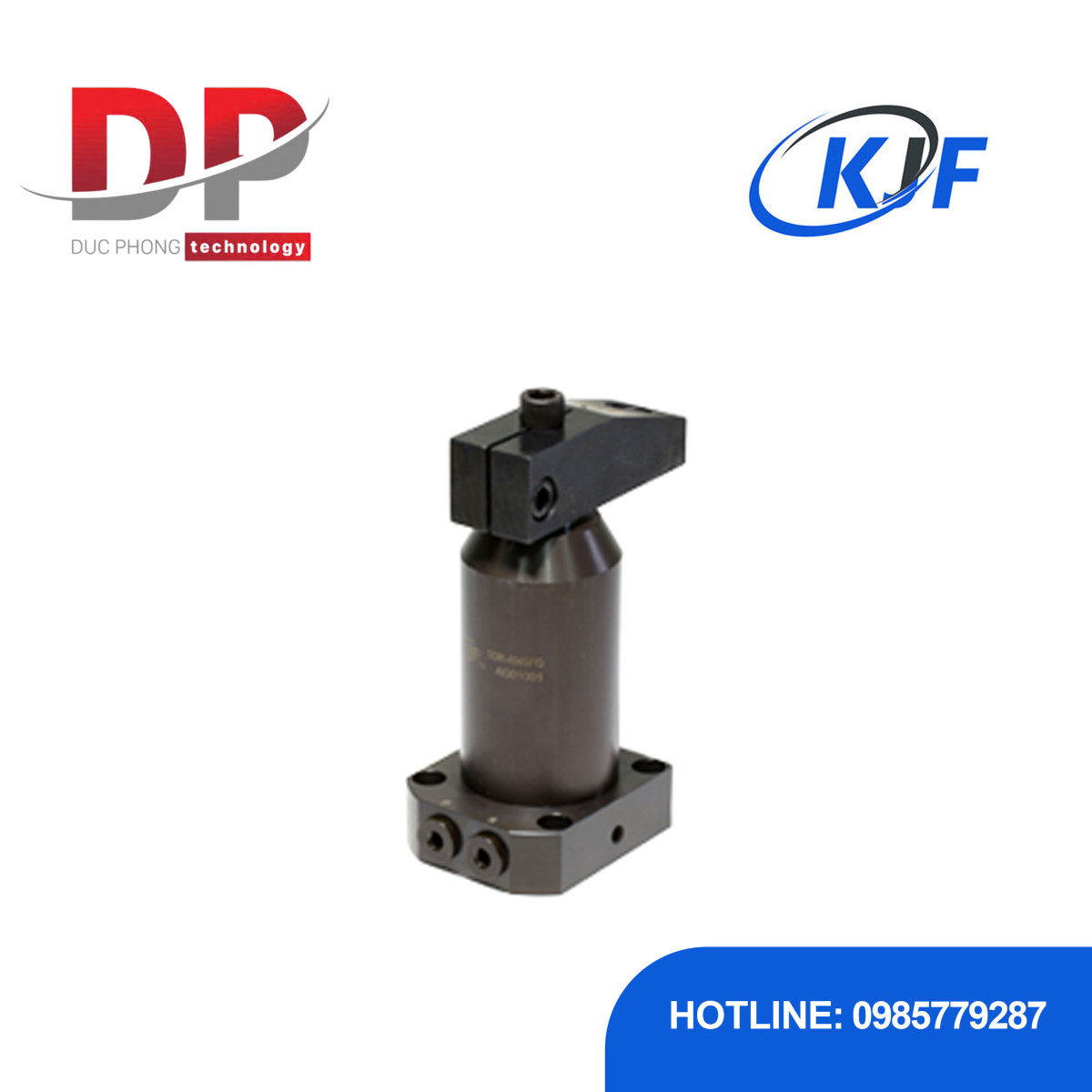

Kẹp xoay thủy lực loại Mặt Bích Dưới KJF SDR/L-F

Đặc điểm sản phẩm:

• Là loại Kẹp Xoay (Swing Clamp) tác động kép (Double Acting), có cơ chế kẹp và tháo kẹp được điều khiển bằng thủy lực.

• Thiết kế Mặt Bích Dưới (Lower flange type), cho phép lắp đặt xi lanh từ dưới lên, phù hợp với các đồ gá cần bề mặt kẹp phía trên thoáng.

• Độ cứng cao: Cung cấp lực xi lanh lớn lên đến 2,120 kgf (@70kgf/㎠ cho SDR/L-5555), đảm bảo độ cứng ổn định và hiệu suất cao khi kẹp phôi.

• Phạm vi áp suất rộng: Có thể hoạt động trong dải áp suất cao từ 20 ~ 150 kgf/㎠.

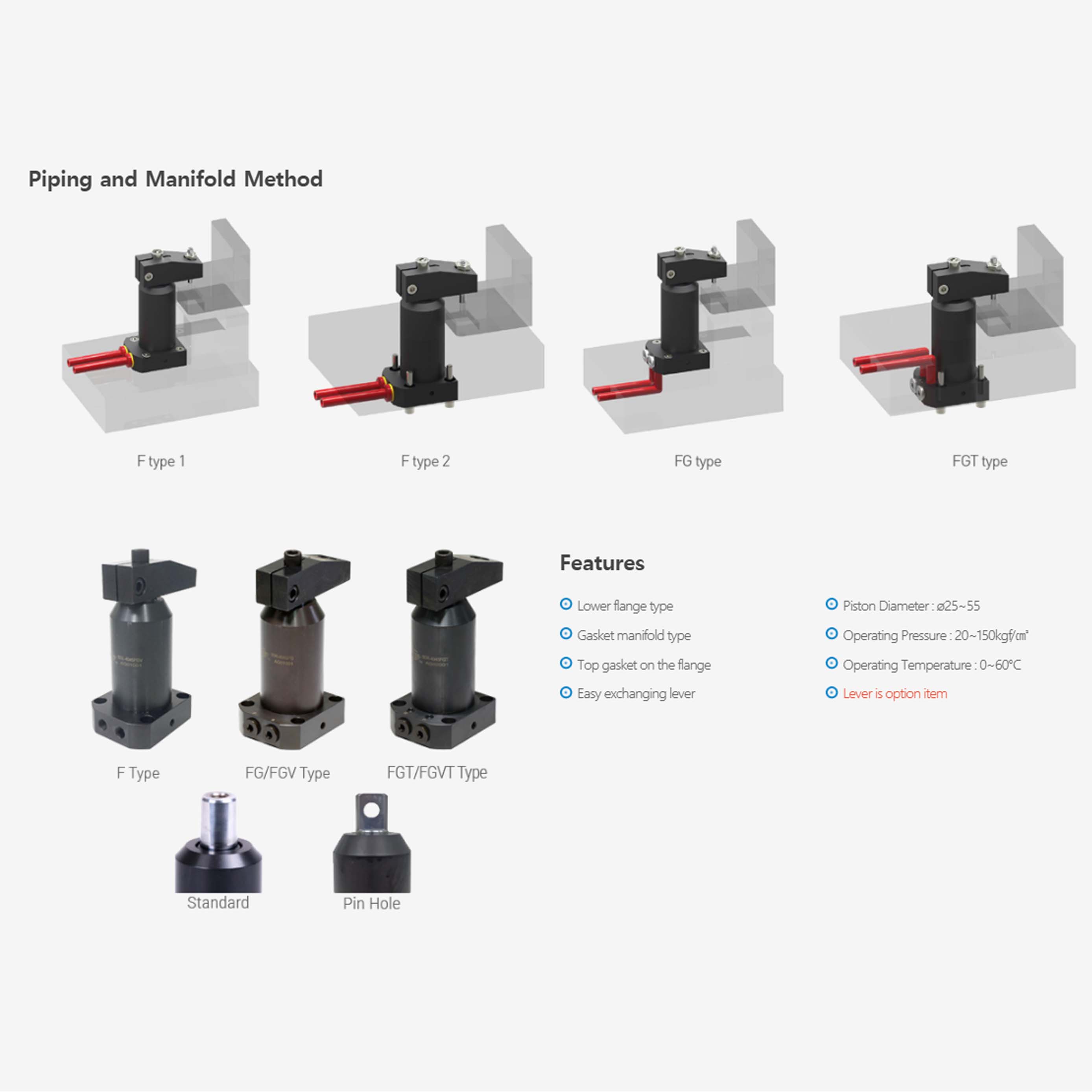

• Thiết kế linh hoạt: Hỗ trợ cả phương pháp lắp tấm manifold (Gasket manifold type) và có tùy chọn gioăng trên mặt bích (Top gasket on the flange) để dễ dàng kết nối dầu.

• Cho phép dễ dàng thay đổi cần kẹp (Easy exchanging lever).

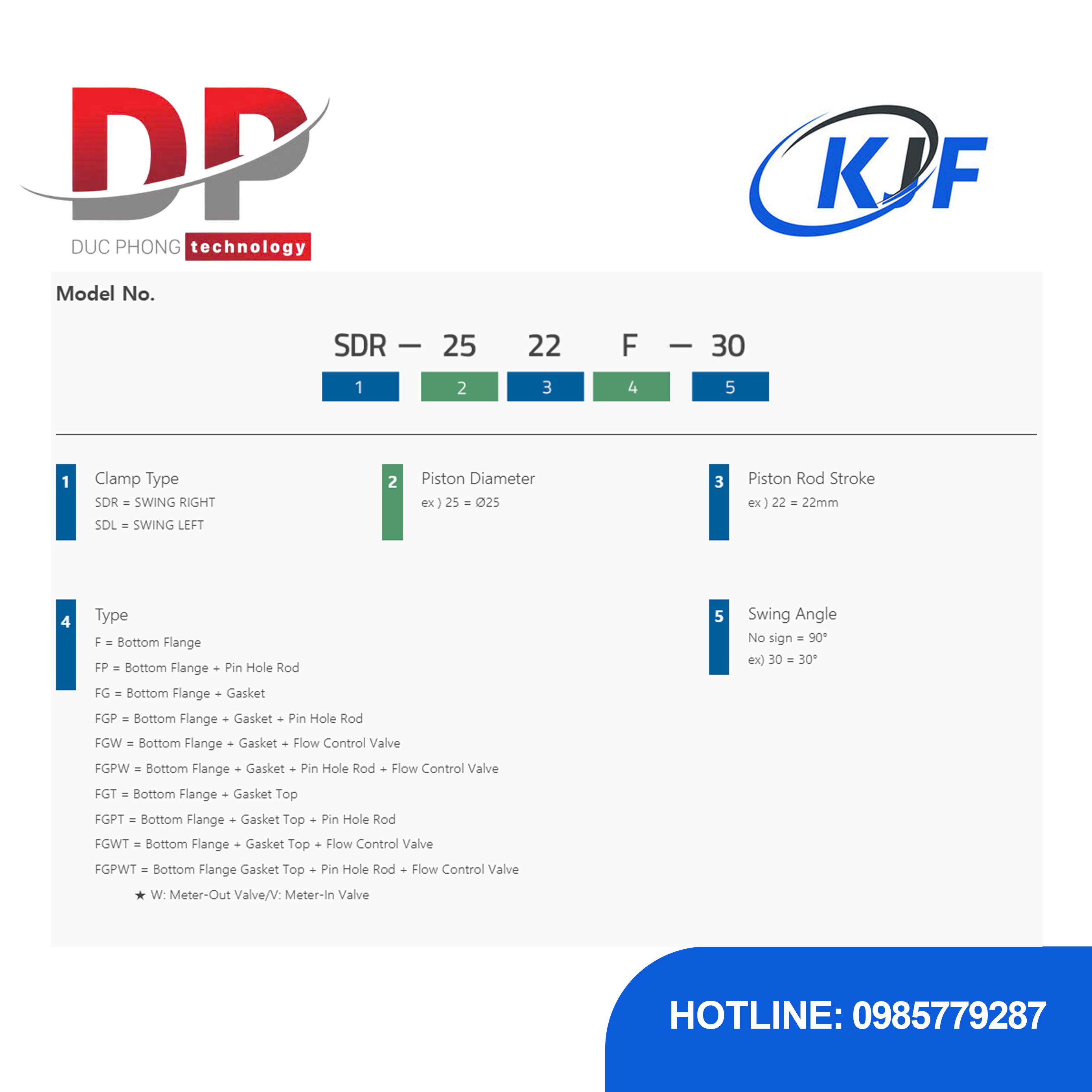

• Tùy chọn đa dạng: Có nhiều tùy chọn thanh piston (Pin Hole Rod) và van điều khiển dòng chảy (Flow Control Valve - W/V) tùy theo mã sản phẩm (F, FG, FGT, FGP, FGW, FGPW, FGWT, FGPWT).

• Lựa chọn thêm: Có thể chọn thêm cần kẹp (Lever) tùy theo ứng dụng.

• Dòng sản phẩm: SDR/L-F (SWING CLAMP - Bottom Flange Type).

• Loại vận hành: Thủy lực (Oil), tác động kép (Double Acting).

• Phương pháp lắp đặt: Mặt Bích Dưới (Bottom Flange Type), hỗ trợ cả đi ống và manifold.

• Lựa chọn hướng xoay: SDR (Swing Right - Xoay Phải) hoặc SDL (Swing Left - Xoay Trái).

• Dải áp suất vận hành: 20 ~ 150 kgf/㎠.

• Dải nhiệt độ vận hành: 0 ~ 60 độ C.

• Đường kính Piston (Piston Dia.): ø25 ~ ø55.

• Hành trình (Stroke): 22 ~ 55 mm.

• Góc Xoay (Swing Angle): Tiêu chuẩn 90 độ, có thể tùy chọn 30 độ.

• Độ chính xác lặp lại: ±0.5 độ.

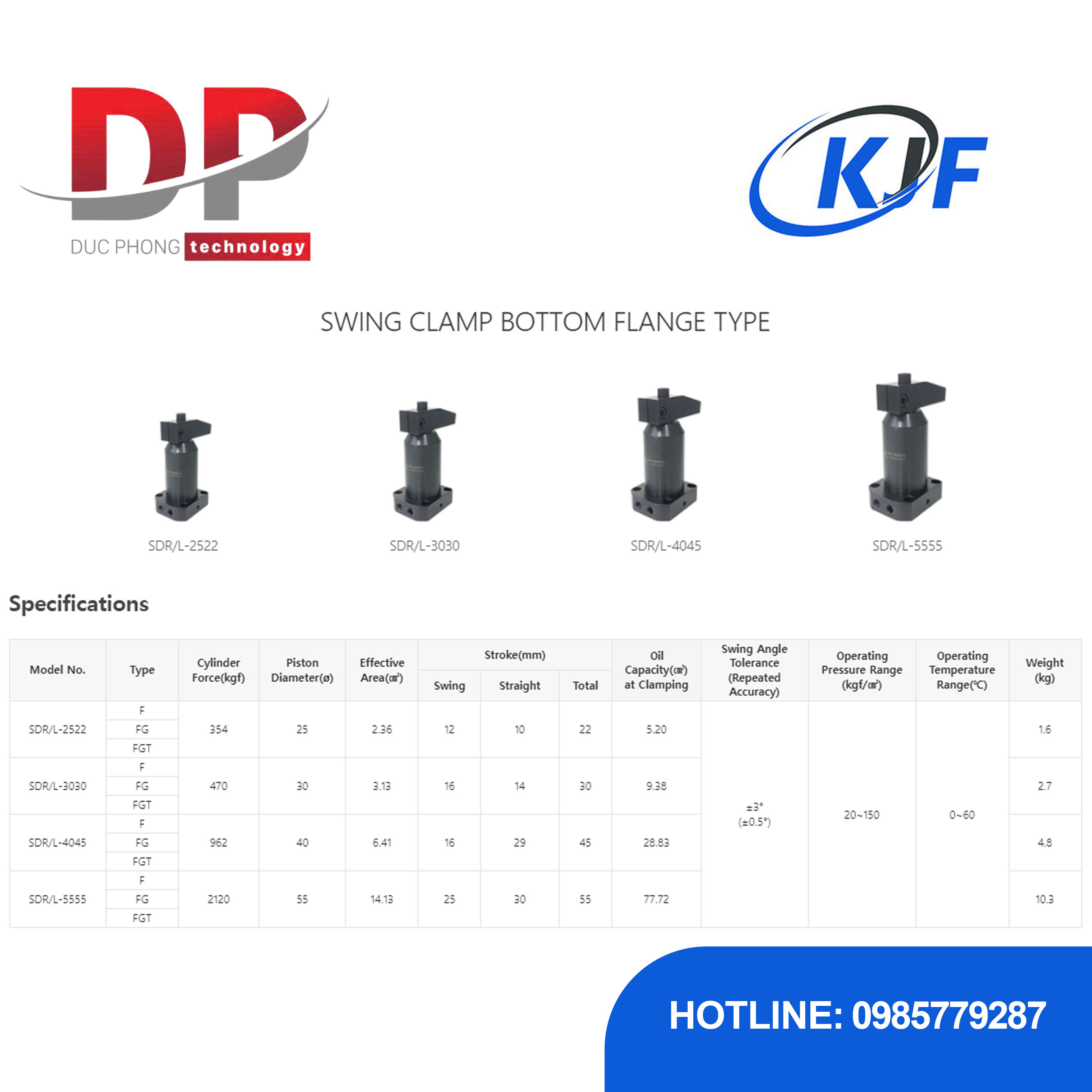

• Mã ví dụ & Lực Xi lanh (@70kgf/㎠):

  • SDR/L-2522F: 354 kgf

  • SDR/L-4045F: 962 kgf

  • SDR/L-5555F: 2,120 kgf

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	øD1	øD2	E	F	G1	H	J	K	L	L1	M	N	O	P	Q	R	S	T	U	V	X	Z	AA	AB	AC	AD	øAd	AJ	AK	AL	AZ	BA	BB	BC	CA	CB	CC	øCD1	øCD	CE
SDR/L-2522FGV					154.5	132.5	81.5	25	42	18	3	20	18	40	PT 1/8	52	28	24	50	40	35	28	M8x1.25P	26	7	11	7	40	26	P6	71.5	21.5	15	12.5	9	6.5	11	7	M6	7.1	13.7	3.9	27	22.5	10	8	17	12
SDR/L-3030FGV					188	158	98	30	52	22.4	3	25	22	46	PT 1/4	60	32	27	60	50	40	32	M10x1.5P	30	7	11	7	46	31	P6	88	28	19	14	11	9	14	9	M8	7.2	16.8	3.3	30	26	12	10	21	14
SDR/L-4045FGV					223	178	112	40	65	28	3	28	24	64	PT 1/4	80	35	29	75	60	50	38	M12x1.75P	40	9	14	9	64	38	P6	110	35	24.5	15	13	11	17	11	M10	7.2	16.8	3.3	34	31	14	12	26.5	18
SDR/L-5555FGV					288	233	160	55	85	35	3	30	30	76	PT 3/8	97	40	34	90	70	59	60	M16x2.0P	48.5	11	17	11	76	47	P7	130	40	28	17	17	11	17	20	M10	5.7	15.3	1.8	43	38	18	16	33	22

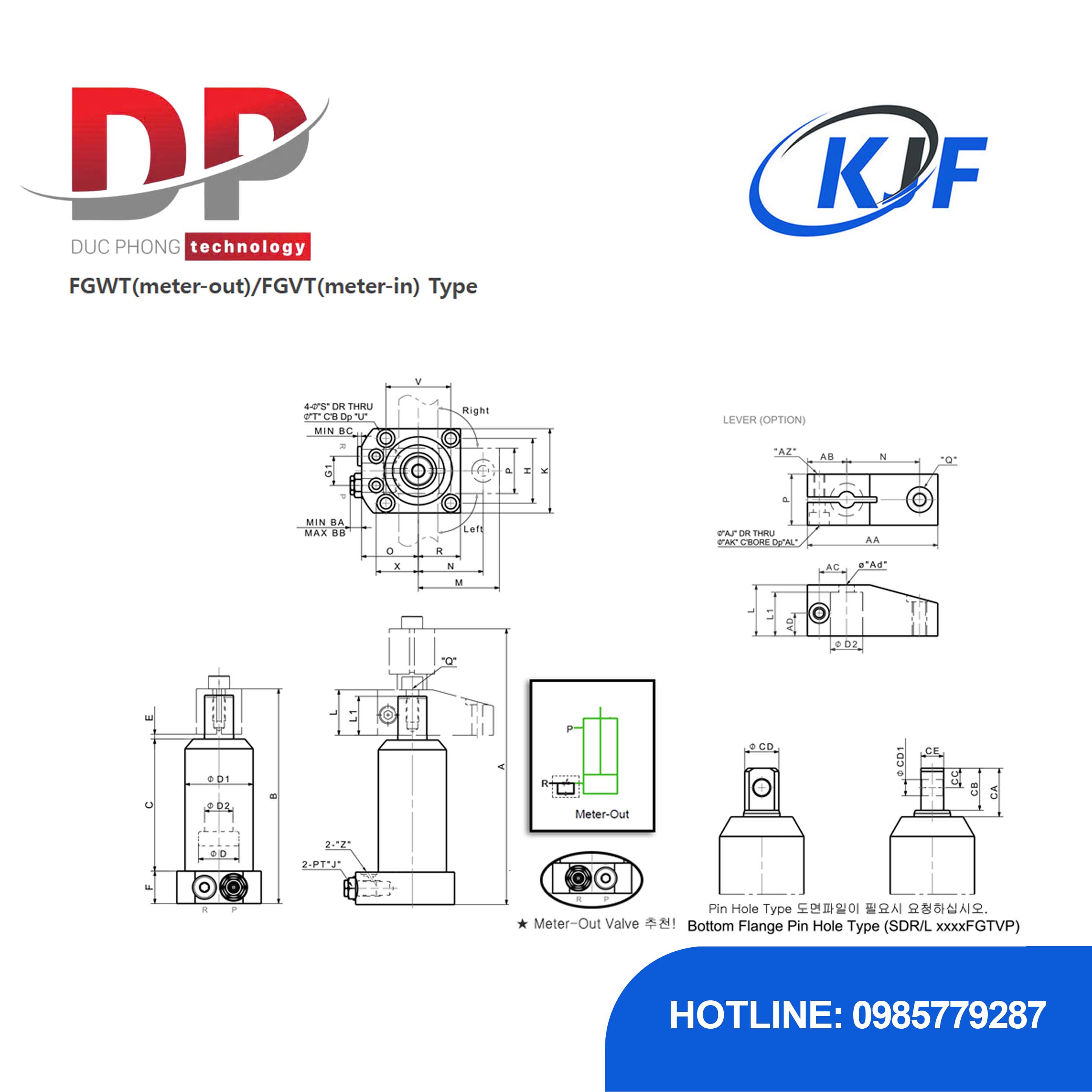

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	øD1	øD2	E	F	G1	H	J	K	L	L1	M	N	O	P	Q	R	S	T	U	V	X	Z	AA	AB	AC	AD	øAd	AJ	AK	AL	AZ	BA	BB	BC	CA	CB	CC	øCD1	øCD	CE
SDR/L-2522FGVT					154.5	132.5	81.5	25	42	18	3	20	18	40	PT 1/8	52	28	24	50	40	35	28	M8x1.25P		7	11	7	40	26	P6	71.5	21.5	15	12.5	9	6.5	11	7	M6	7.1	13.7	3.9	27	22.5	10	8	17	12
SDR/L-3030FGVT					188	158	98	30	52	22.4	3	25	22	46	PT 1/4	60	32	27	60	50	40	32	M10x1.5P		7	11	7	46	31	P6	88	28	19	14	11	9	14	9	M8	7.2	16.8	3.3	30	26	12	10	21	14
SDR/L-4045FGVT					223	178	112	40	65	28	3	28	24	64	PT 1/4	80	35	29	75	60	50	38	M12x1.75P		9	14	9	64	38	P6	110	35	24.5	15	13	11	17	11	M10	7.2	16.8	3.3	34	31	14	12	26.5	18
SDR/L-5555FGVT					288	233	160	55	85	35	3	30	30	76	PT 3/8	97	40	34	90	70	59	60	M16x2.0P		11	17	11	76	47	P7	130	40	28	17	17	11	17	20	M10	5.7	15.3	1.8	43	38	18	16	33	22

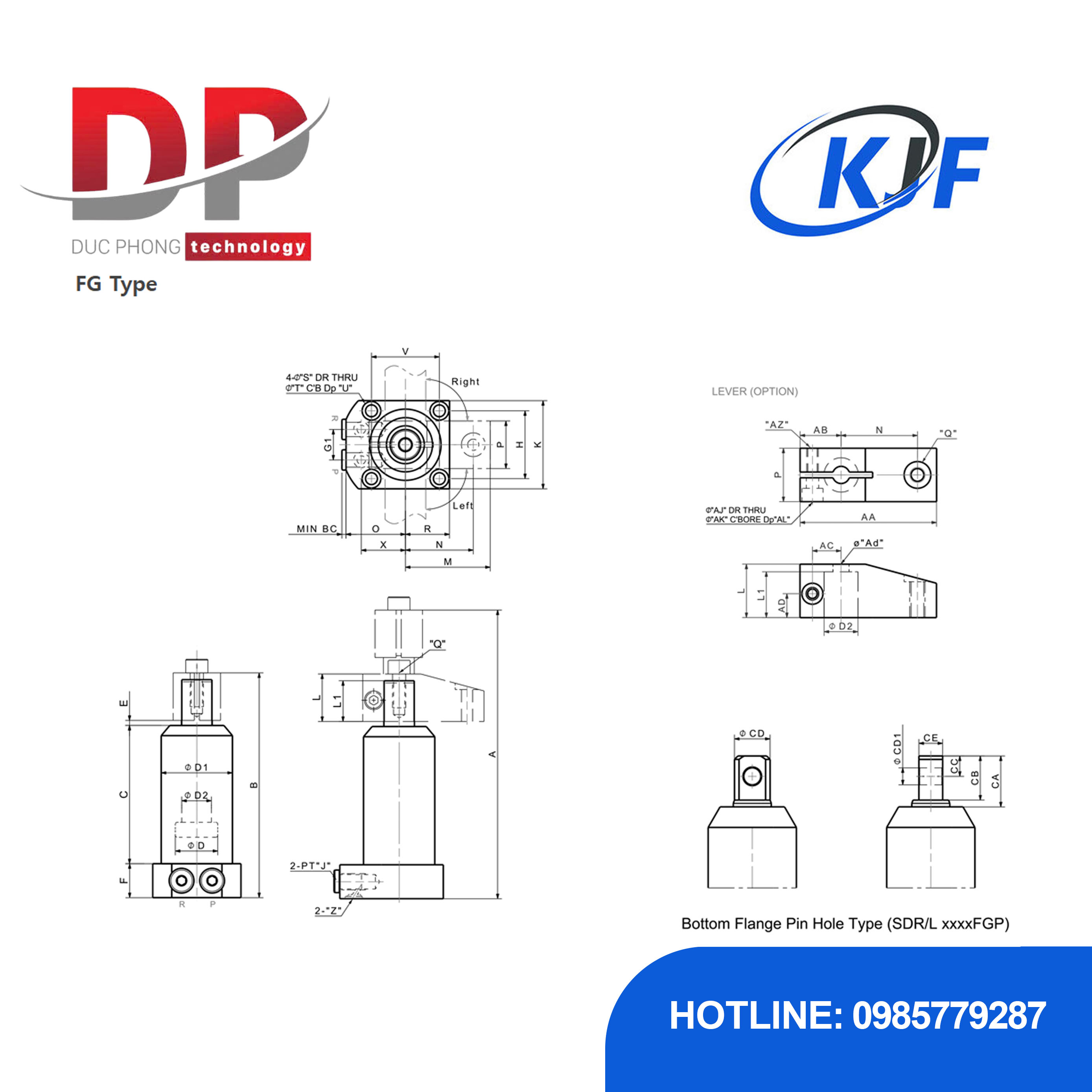

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	øD1	øD2	E	F	G1	H	J	K	L	L1	M	N	O	P	Q	R	S	T	U	V	X	Z	AA	AB	AC	AD	øAd	AJ	AK	AL	AZ	BC	CA	CB	CC	øCD1	øCD	CE
SDR/L-2522FG					154.5	132.5	81.5	25	42	18	3	20	18	40	PT 1/8	52	28	24	50	40	35	28	M8x1.25P		7	11	7	40	26	P6	71.5	21.5	15	12.5	9	6.5	11	7	M6	3.9	27	22.5	10	8	17	12
SDR/L-3030FG					188	158	98	30	52	22.4	3	25	22	46	PT 1/4	60	32	27	60	50	40	32	M10x1.5P		7	11	7	46	31	P6	88	28	19	14	11	9	14	9	M8	3.3	30	26	12	10	21	14
SDR/L-4045FG					223	178	112	40	65	28	3	28	24	64	PT 1/4	80	35	29	75	60	50	38	M12x1.75P		9	14	9	64	38	P6	110	35	24.5	15	13	11	17	11	M10	3.3	34	31	14	12	26.5	18
SDR/L-5555FG					288	233	160	55	85	35	3	30	30	76	PT 3/8	97	40	34	90	70	59	60	M16x2.0P		11	17	11	76	47	P7	130	40	28	17	17	11	17	20	M10	1.8	43	38	18	16	33	22

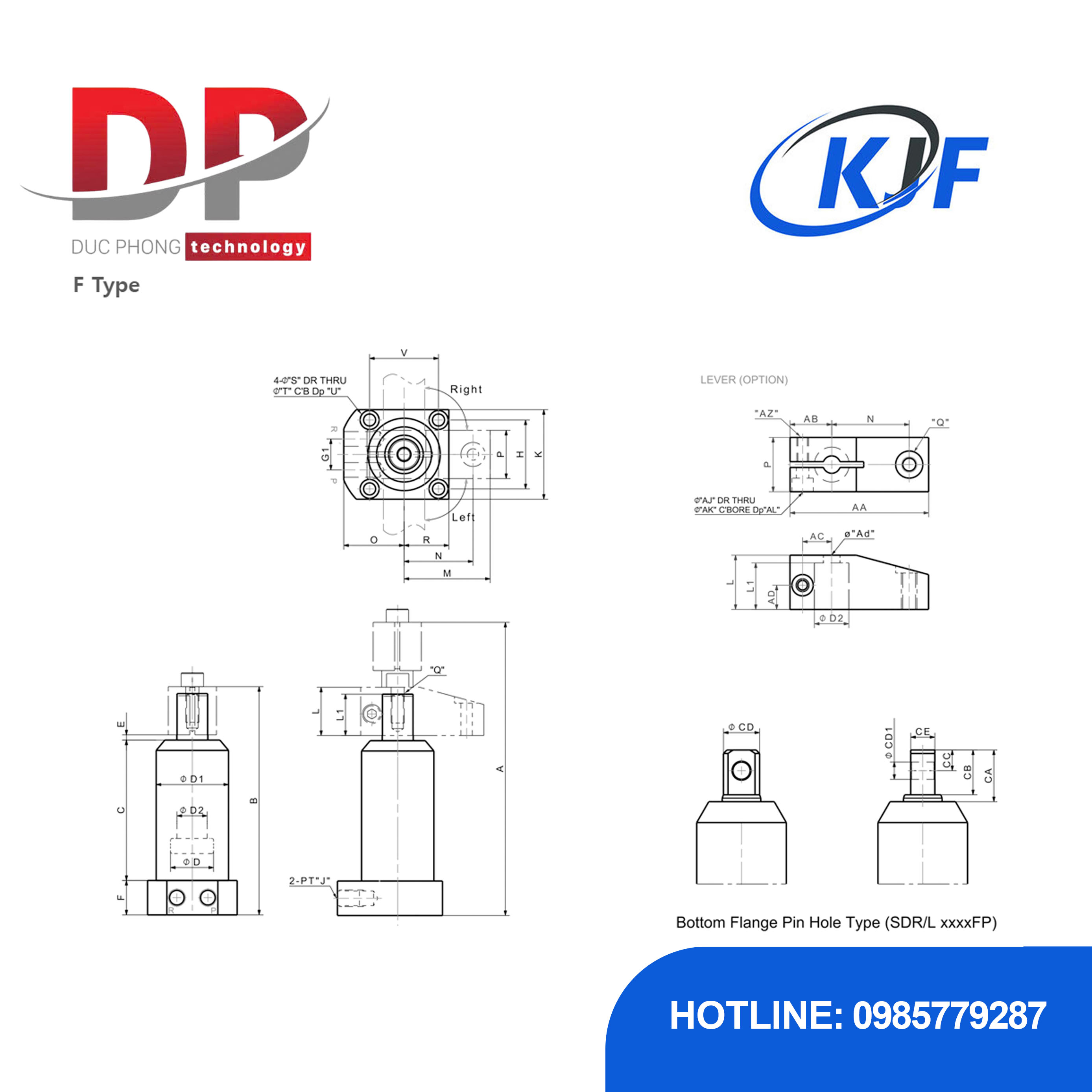

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	øD1	øD2	E	F	G1	H	J	K	L	L1	M	N	O	P	Q	R	S	T	U	V	AA	AB	AC	AD	øAd	AJ	AK	AL	AZ	CA	CB	CC	øCD1	øCD	CE
SDR/L-2522F					154.5	132.5	81.5	25	42	18	3	20	18	40	PT 1/8	52	28	24	50	40	35	28	M8x1.25P	26	7	11	7	40	71.5	21.5	15	12.5	9	6.5	11	7	M6	27	22.5	10	8	17	12
SDR/L-3030F					188	158	98	30	52	22.4	3	25	22	46	PT 1/4	60	32	27	60	50	40	32	M10x1.5P	30	7	11	7	46	88	28	19	14	11	9	14	9	M8	30	26	12	10	21	14
SDR/L-4045F					223	178	112	40	65	28	3	28	24	64	PT 1/4	80	35	29	75	60	50	38	M12x1.75P	40	9	14	9	64	110	35	24.5	15	13	11	17	11	M10	34	31	14	12	26.5	18
SDR/L-5555F					288	233	160	55	85	35	3	30	30	76	PT 3/8	97	40	34	90	70	59	60	M16x2.0P	48.5	11	17	11	76	130	40	28	17	17	11	17	20	M10	43	38	18	16	33	22

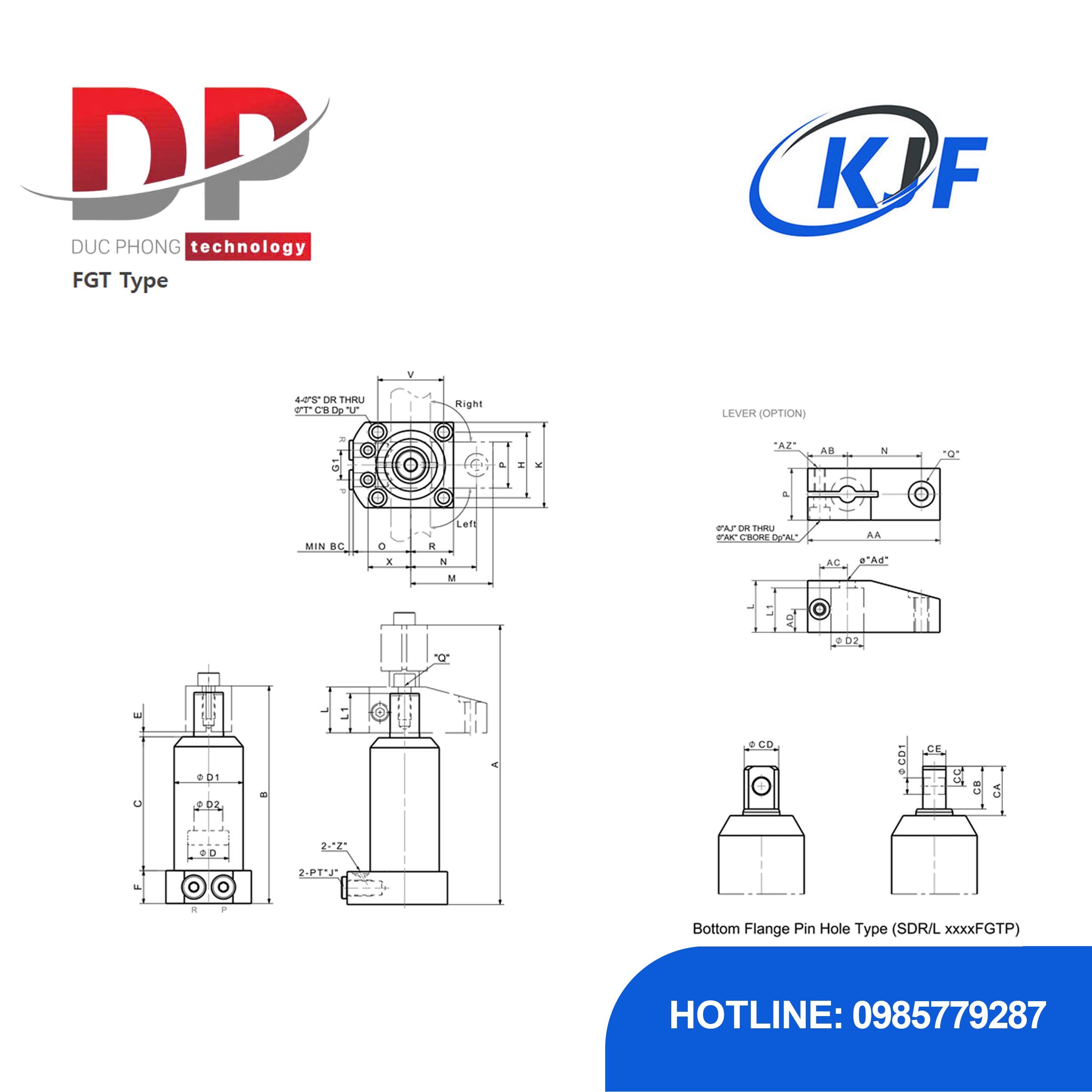

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	øD1	øD2	E	F	G1	H	J	K	L	L1	M	N	O	P	Q	R	S	T	U	V	X	Z	AA	AB	AC	AD	øAd	AJ	AK	AL	AZ	BC	CA	CB	CC	øCD1	øCD	CE
SDR/L-2522FGT					154.5	132.5	81.5	25	42	18	3	20	18	40	PT 1/8	52	28	24	50	40	35	28	M8x1.25P		7	11	7	40	26	P6	71.5	21.5	15	12.5	9	6.5	11	7	M6	3.9	27	22.5	10	8	17	12
SDR/L-3030FGT					188	158	98	30	52	22.4	3	25	22	46	PT 1/4	60	32	27	60	50	40	32	M10x1.5P		7	11	7	46	31	P6	88	28	19	14	11	9	14	9	M8	3.3	30	26	12	10	21	14
SDR/L-4045FGT					223	178	112	40	65	28	3	28	24	64	PT 1/4	80	35	29	75	60	50	38	M12x1.75P		9	14	9	64	38	P6	110	35	24.5	15	13	11	17	11	M10	3.3	34	31	14	12	26.5	18
SDR/L-5555FGT					288	233	160	55	85	35	3	30	30	76	PT 3/8	97	40	34	90	70	59	60	M16x2.0P		11	17	11	76	47	P7	130	40	28	17	17	11	17	20	M10	1.8	43	38	18	16	33	22
