Kẹp xoay thủy lực loại Mặt Bích Trên KJF SDR/L

Click vào hình để phóng to

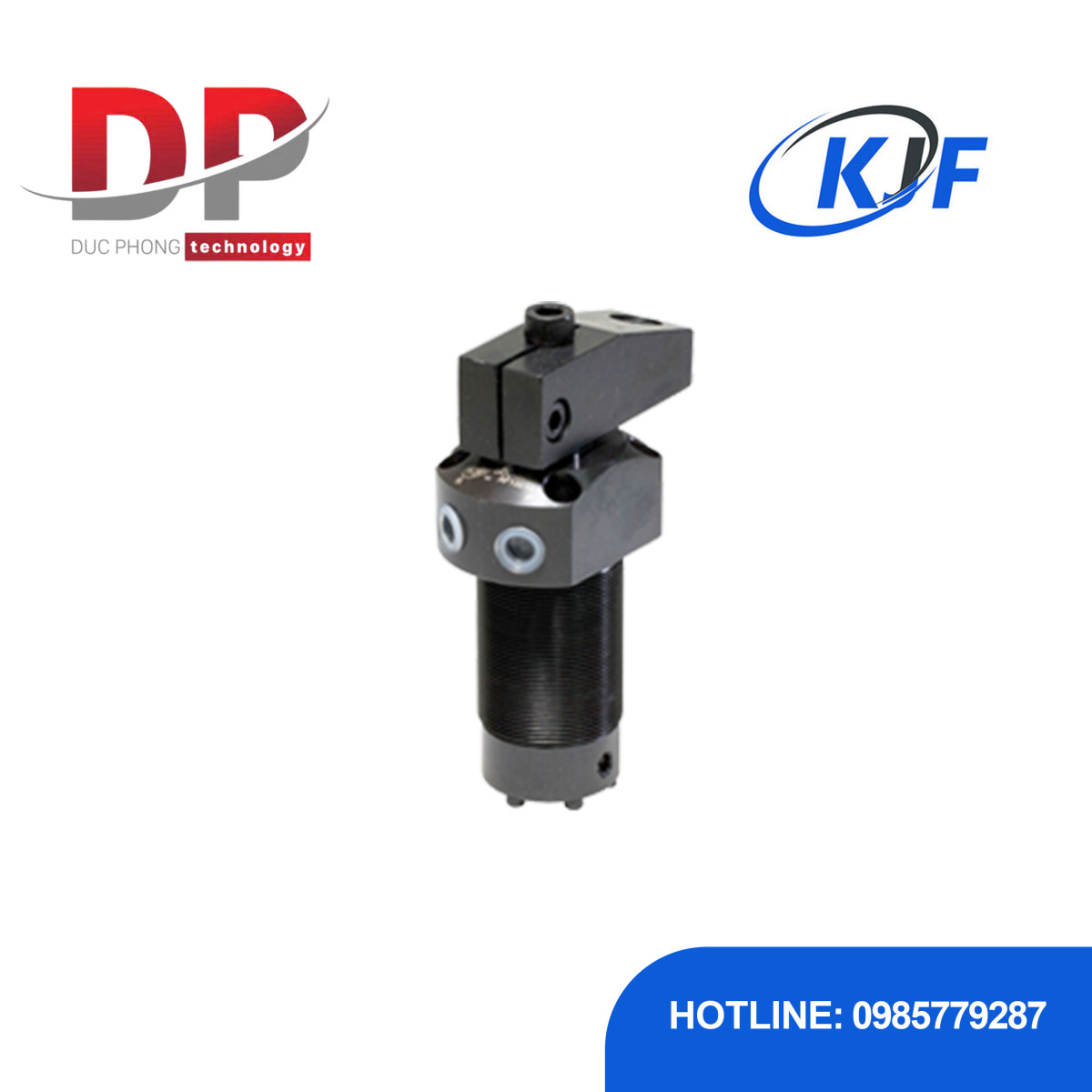

Kẹp xoay thủy lực loại Mặt Bích Trên KJF SDR/L

Mã sản phẩm: KJF SDR/L

Danh mục: Đầu kẹp thủy lực

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Đang tải

Hình	Mã hàng	Mô tả	Giá bán (vnđ)	Số lượng

ĐẶC ĐIỂM NỔI BẬT

Đặc điểm sản phẩm:

Là loại Kẹp Xoay (Swing Clamp) tác động kép (Double Acting), có cơ chế kẹp và tháo kẹp được điều khiển bằng thủy lực.
Vỏ thân có ren (Threaded body housing), dễ dàng lắp đặt vào đồ gá.

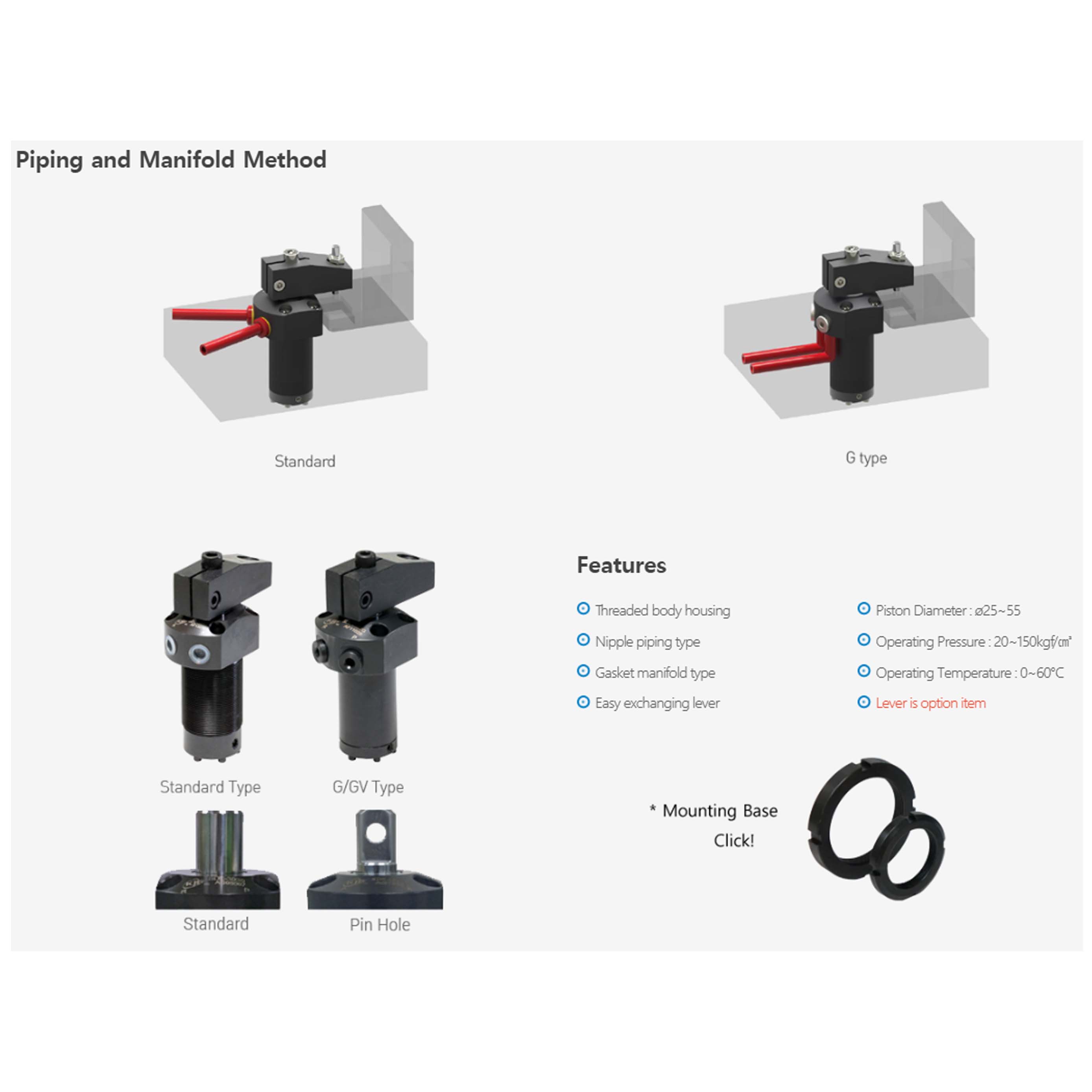

Thiết kế linh hoạt: Hỗ trợ cả phương pháp đi ống dùng đầu nối (Nipple piping type) và phương pháp lắp tấm manifold dùng gioăng (Gasket manifold type).
Cho phép dễ dàng thay đổi cần kẹp (Easy exchanging lever).
Độ cứng cao: Cung cấp lực xi lanh lớn lên đến 2,120 kgf (@70kgf/㎠ cho SDR/L-5555), đảm bảo độ cứng ổn định và hiệu suất cao khi kẹp phôi.
Phạm vi áp suất rộng: Có thể hoạt động trong dải áp suất cao từ 20 ~ 150 kgf/㎠.

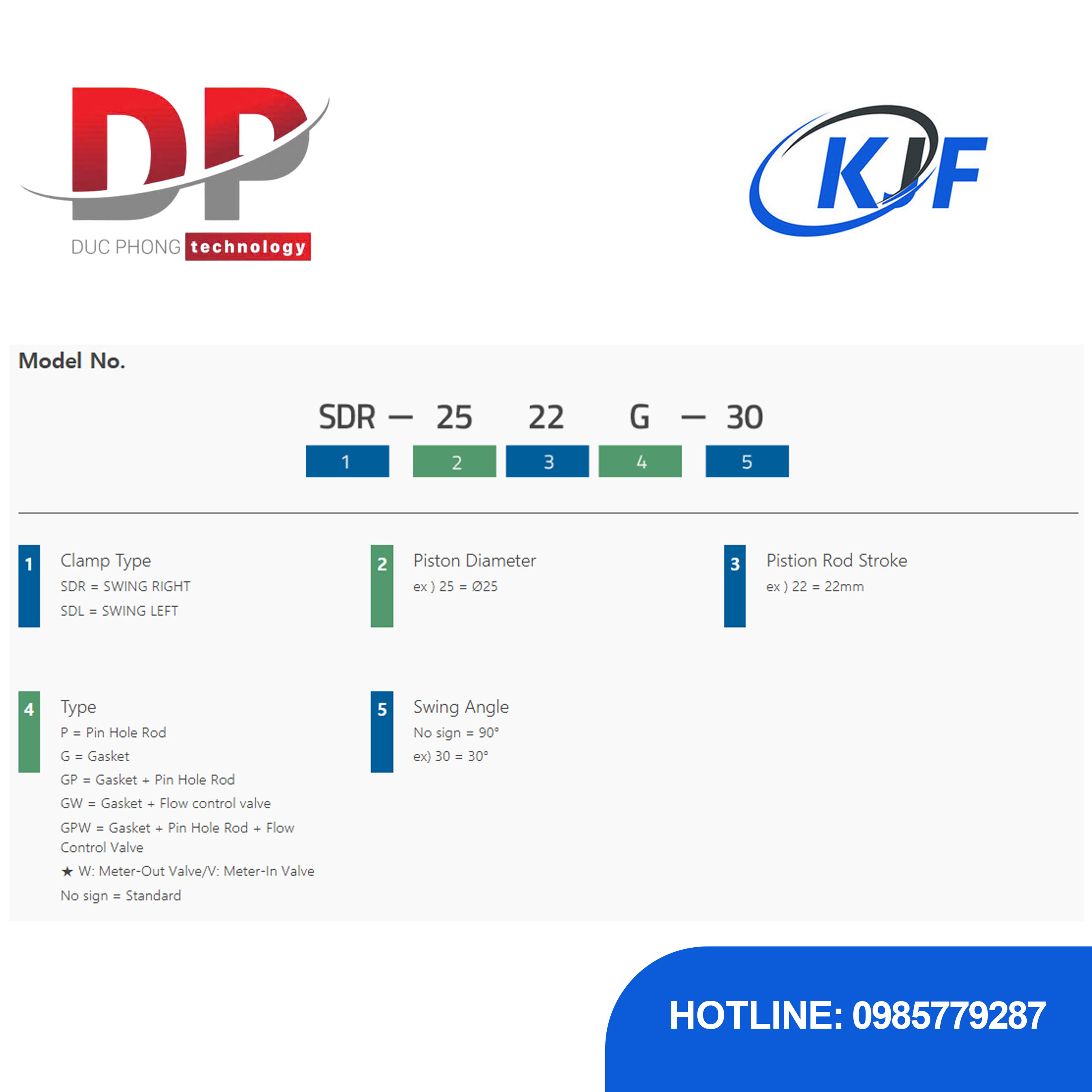

Tùy chọn đa dạng: Có nhiều tùy chọn thanh piston (Pin Hole Rod) và van điều khiển dòng chảy (Flow Control Valve - W/V) tùy theo mã sản phẩm.
Lựa chọn thêm: Có thể chọn thêm cần kẹp (Lever) tùy theo ứng dụng.
Dòng sản phẩm: SDR/L (SWING CLAMP - Top Flange Type).
Loại vận hành: Thủy lực (Oil), tác động kép (Double Acting).
Phương pháp lắp đặt: Mặt Bích Trên (Top Flange Type), hỗ trợ cả đi ống và manifold.
Lựa chọn hướng xoay: SDR (Swing Right - Xoay Phải) hoặc SDL (Swing Left - Xoay Trái).
Dải áp suất vận hành: 20 ~ 150 kgf/㎠.
Dải nhiệt độ vận hành: 0 ~ 60 độ C.
Đường kính Piston (Piston Dia.): ø25 ~ ø55.
Hành trình (Stroke): 22 ~ 55 mm.
Góc Xoay (Swing Angle): Tiêu chuẩn 90 độ, có thể tùy chọn 30 độ.
Độ chính xác lặp lại: ±0.5 độ.

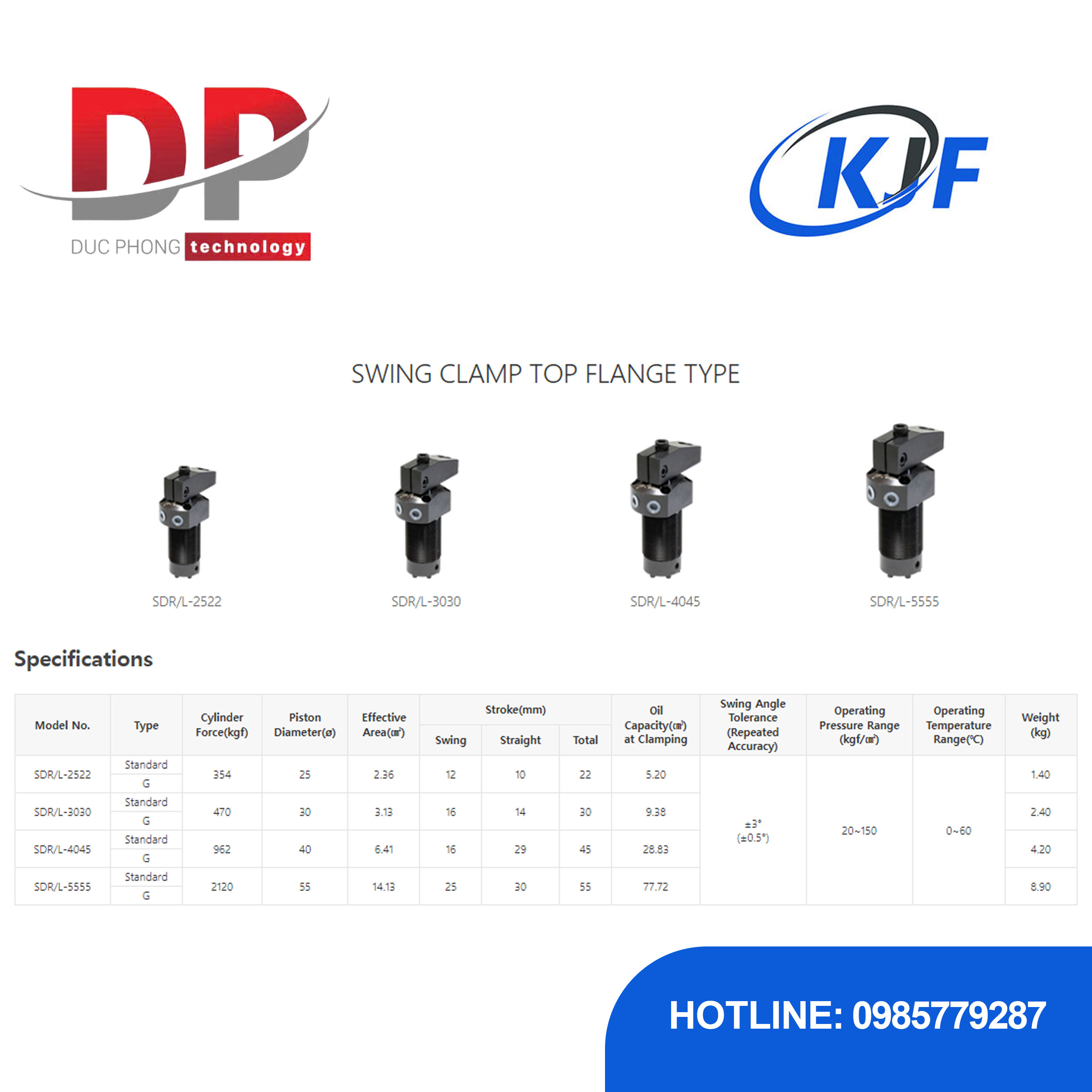

Mã ví dụ & Lực Xi lanh (@70kgf/㎠):
- SDR/L-2522: 354 kgf
- SDR/L-4045: 962 kgf
- SDR/L-5555: 2,120 kgf

Thông tin sản phẩm

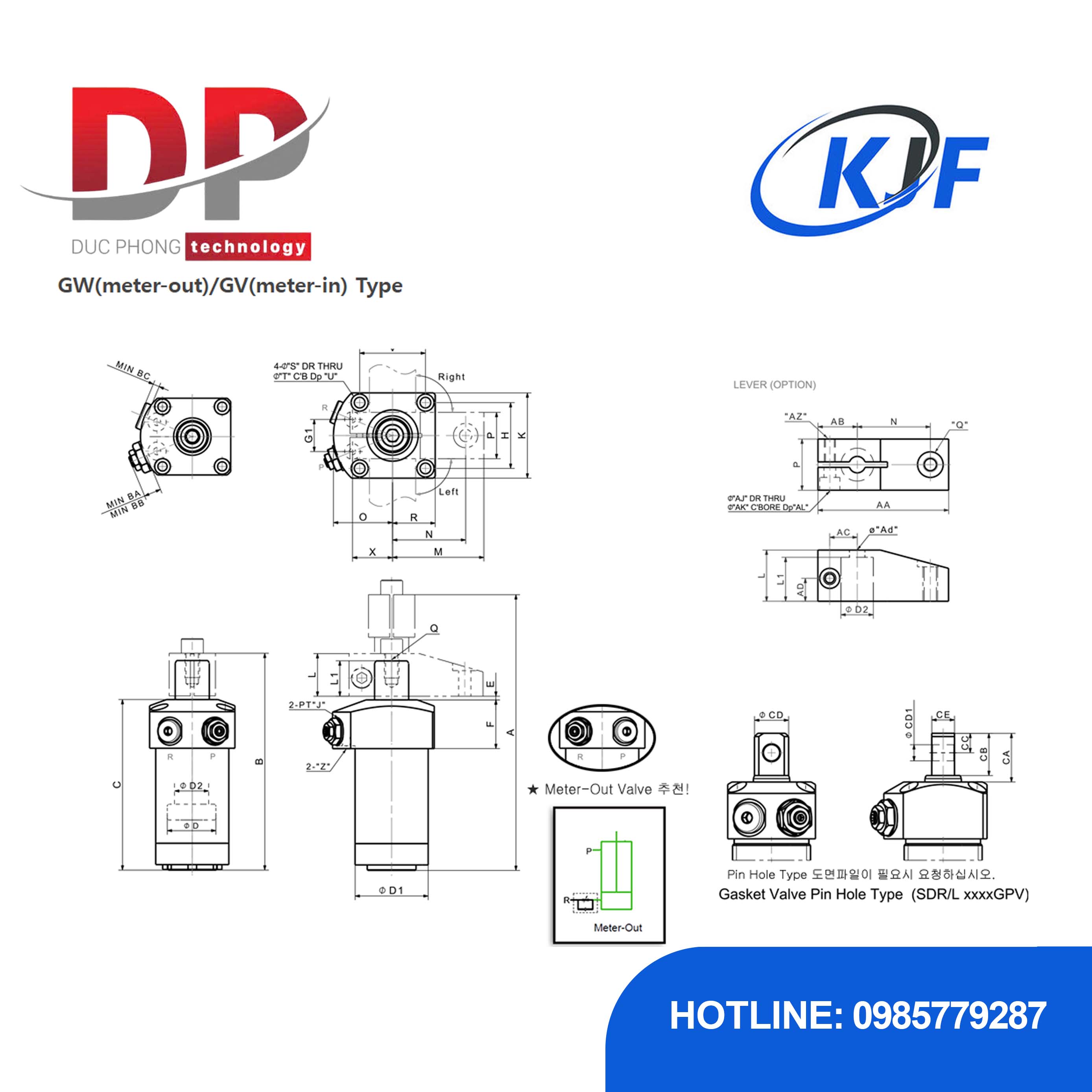

Thông tin mã sản phẩm

MODEL NO	Download			Dimensions(mm)
MODEL NO	2D	3D	PDF	A	B	C	øD	øD1	øD2	E	F	G1	H	J	K	L	L1	M	N	O	P	Q	R	S	T	U	V	X	Z	AA	AB	AC	AD	øAd	AJ	AK	AL	AZ	BA	BB	BC	CA	CB	CC	øCD1	øCD	CE
SDR/L-2522GV				152	130	99	25	37	18	3	30	20	42	PT 1/8	55	28	24	50	40	32	28	M8x1.25P	19	6.5	11	15	25	23	P6	71.5	21.5	15	12.5	9	6.5	11	7	M6	7.2	13.7	3.9	27	22.5	10	8	17	12
SDR/L-3030GV				188	158	123	30	45.5	22.4	3	35	23	42	PT 1/4	54	32	27	60	50	36.5	32	M10x1.5P	27	6.5	11	15	42	25.5	P6	88	28	19	14	11	9	14	9	M8	7.2	16.8	3.3	30	26	12	10	21	14
SDR/L-4045GV				223	178	140	40	57	28	3	40	31	54	PT 1/4	70	35	29	75	60	48.5	38	M12x1.75P	35	9	14	20	54	35	P6	110	35	24.5	15	13	11	17	11	M10	7.2	16.8	3.3	34	31	14	12	26.5	18
SDR/L-5555GV				280	225	182	55	76	35	3	45	35	70	PT 3/8	89	40	34	90	70	59	60	M16x2.0P	44.5	11	17	25	70	43	P10	130	40	28	17	17	11	17	20	M10	5.7	15.3	1.8	43	38	18	16	33	22

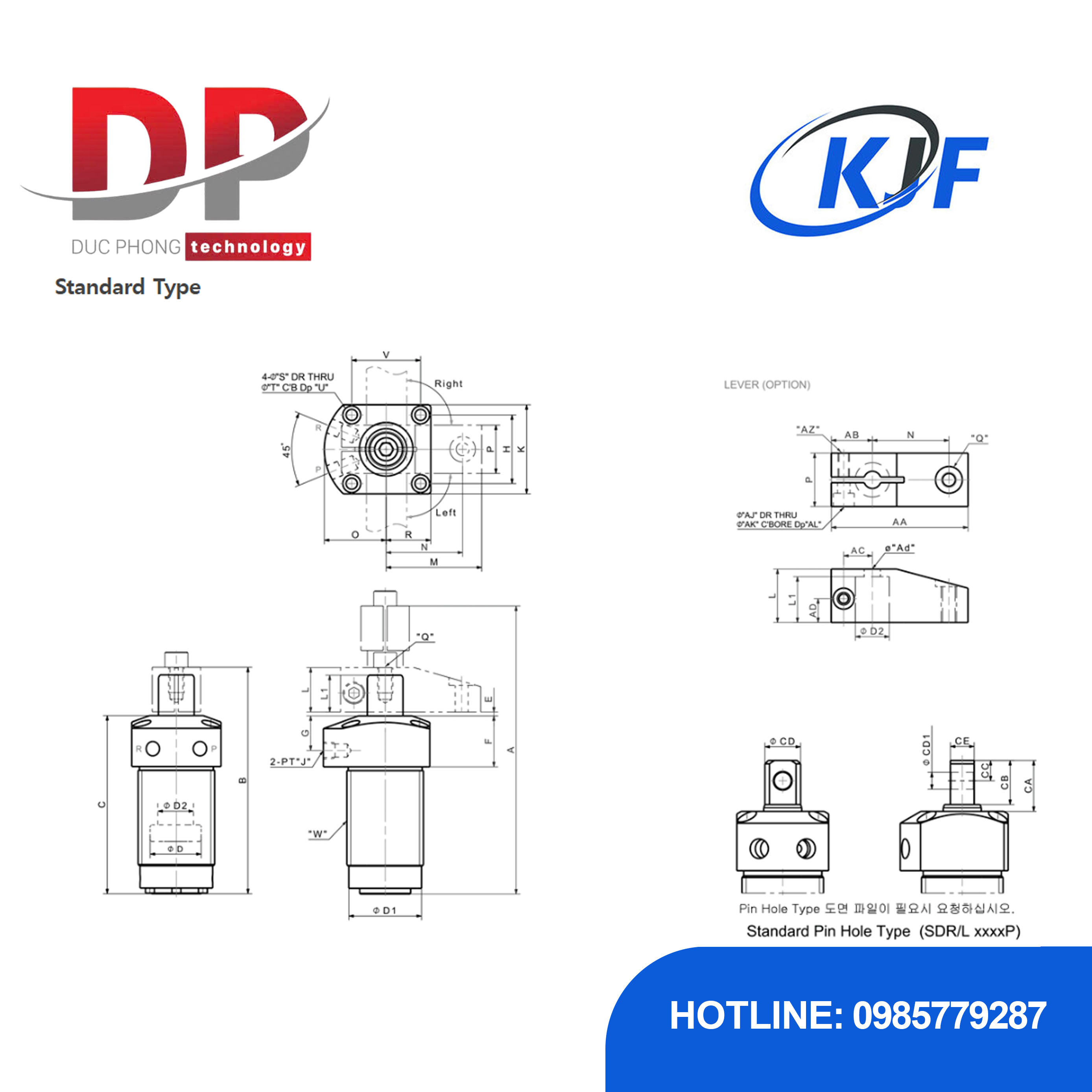

Thông tin sản phẩm

MODEL NO	Download			Dimensions(mm)
MODEL NO	2D	3D	PDF	A	B	C	øD	øD1	øD2	E	F	G	H	J	K	L	L1	M	N	O	P	Q	R	S	T	U	V	W	AA	AB	AC	AD	øAd	AJ	AK	AL	AZ	CA	CB	CC	øCD1	øCD	CE
SDR/L-2522				152	130	99	25	37	18	3	30	21	42	PT 1/8	55	28	24	50	40	32	28	M8x1.25P	19	6.5	11	15	25	M40x1.5P	71.5	21.5	15	12.5	9	6.5	11	7	M6	27	22.5	10	8	17	12
SDR/L-3030				188	158	123	30	45.5	22.4	3	35	22	42	PT 1/4	54	32	27	60	50	36.5	32	M10x1.5P	27	6.5	11	15	42	M48x1.5P	88	28	19	14	11	9	14	9	M8	30	26	12	10	21	14
SDR/L-4045				223	178	140	40	57	28	3	40	26	54	PT 1/4	70	35	29	75	60	48.5	38	M12x1.75P	35	9	14	20	54	M60x1.5P	110	35	24.5	15	13	11	17	11	M10	34	31	14	12	26.5	18
SDR/L-5555				280	225	182	55	76	35	3	45	30	70	PT 3/8	89	40	34	90	70	59	60	M16x2.0P	44.5	11	17	25	70	M80x2.0P	130	40	28	17	17	11	17	20	M10	43	38	18	16	33	22

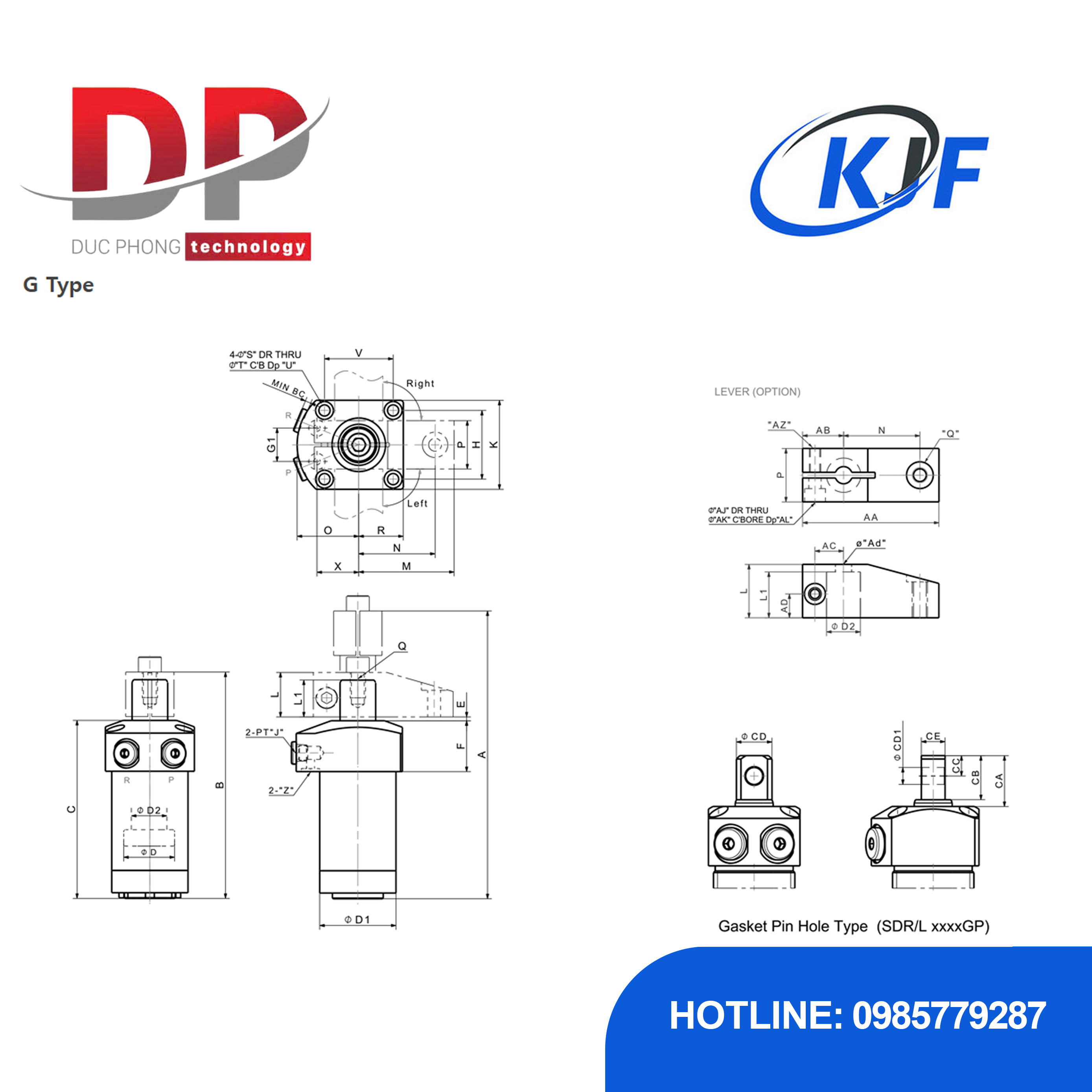

Thông tin sản phẩm

MODEL NO	Download			Dimensions(mm)
MODEL NO	2D	3D	PDF	A	B	C	øD	øD1	øD2	E	F	G1	H	J	K	L	L1	M	N	O	P	Q	R	S	T	U	V	X	Z	AA	AB	AC	AD	øAd	AJ	AK	AL	AZ	BC	CA	CB	CC	øCD1	øCD	CE
SDR/L-2522G				152	130	99	25	37	18	3	30	20	42	PT 1/8	55	28	24	50	40	32	28	M8x1.25P	19	6.5	11	15	25	23	P6	71.5	21.5	15	12.5	9	6.5	11	7	M6	3.9	27	22.5	10	8	17	12
SDR/L-3030G				188	158	123	30	45.5	22.4	3	35	23	42	PT 1/4	54	32	27	60	50	36.5	32	M10x1.5P	27	6.5	11	15	42	25.5	P6	88	28	19	14	11	9	14	9	M8	3.3	30	26	12	10	21	14
SDR/L-4045G				223	178	140	40	57	28	3	40	31	54	PT 1/4	70	35	29	75	60	48.5	38	M12x1.75P	35	9	14	20	54	35	P6	110	35	24.5	15	13	11	17	11	M10	3.3	34	31	14	12	26.5	18
SDR/L-5555G				280	225	182	55	76	35	3	45	35	70	PT 3/8	89	40	34	90	70	59	60	M16x2.0P	44.5	11	17	25	70	43	P10	130	40	28	17	17	11	17	20	M10	1.8	43	38	18	16	33	22
