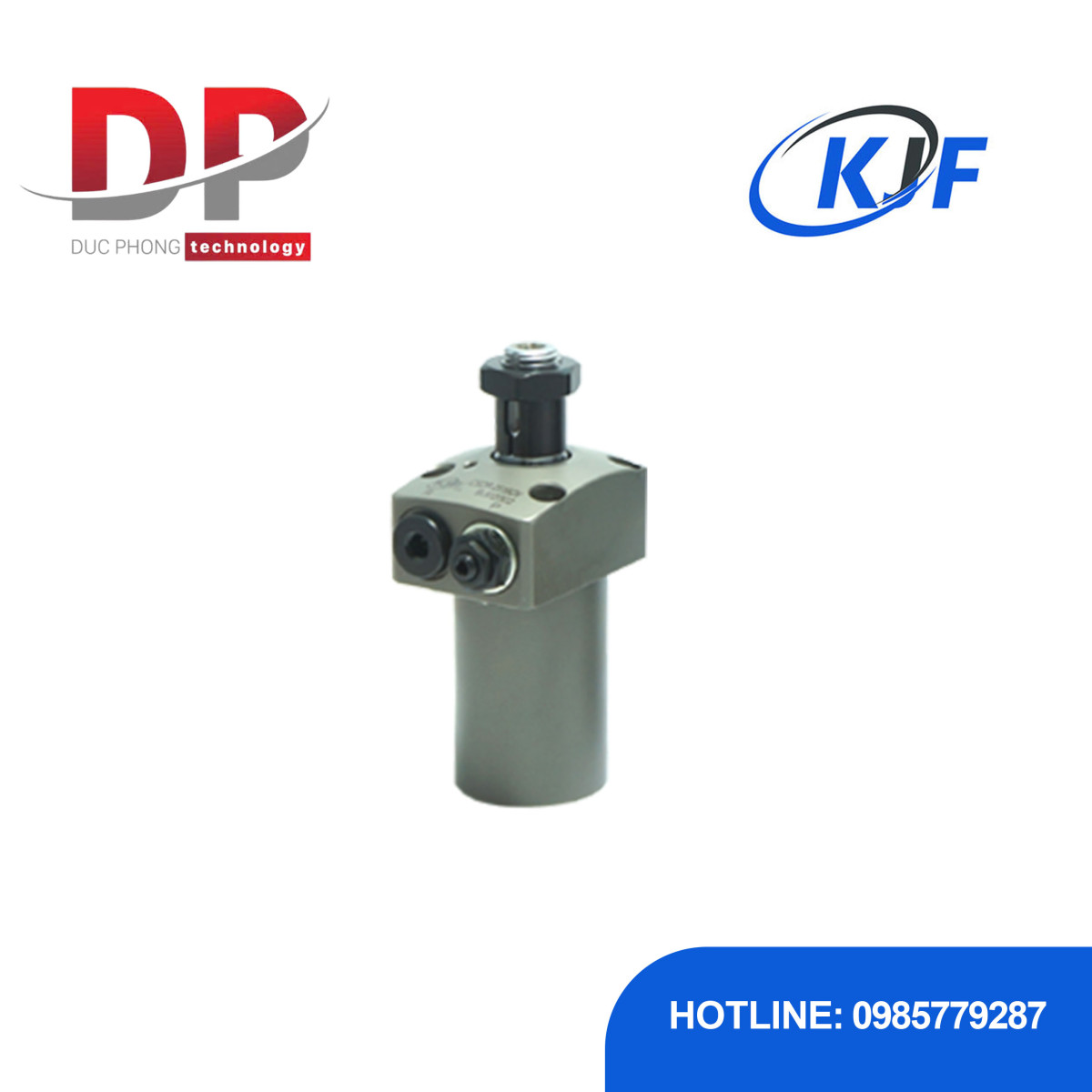

Kẹp xoay thủy lực loại Nhỏ Gọn KJF CSDx-G

Đặc điểm sản phẩm:

• Là loại Kẹp Xoay (Swing Clamp) tác động kép (Double Acting), có cơ chế kẹp và tháo kẹp được điều khiển bằng thủy lực.

• Thiết kế nhỏ gọn (Compact design), giúp tiết kiệm không gian lắp đặt.

• Ứng dụng cần kẹp cân bằng (Balance lever application type), đảm bảo chuyển động xoay và kẹp ổn định.

• Khí nitơ hóa bề mặt (Gas nitriding surface): xử lý bề mặt xi lanh để tăng độ bền và độ cứng ổn định.

• Phạm vi áp suất thấp (Low pressure): Thiết kế để hoạt động hiệu quả trong dải áp suất 20 ~ 70 kgf/㎠.

• Hiệu suất cao: Có độ chính xác lặp lại cao (±0.5 độ).

• Tùy chọn đa dạng: Cho phép thay đổi cần kẹp nhanh chóng (Quick lever change) và tích hợp các loại van điều chỉnh dòng chảy (Flow Control Valve) như Meter-Out (W) hoặc Meter-In (V) tùy theo mã sản phẩm (GW/GPW/GQW/GV/GPV/GQV).

• Lựa chọn thêm: Có thể chọn thêm cần kẹp (Lever) tùy theo ứng dụng.

• Dòng sản phẩm: CSDx-G (COMPACT TYPE SWING CLAMP - Gasket Type).

• Loại vận hành: Thủy lực (Oil), tác động kép (Double Acting).

• Phương pháp đi ống: Loại lắp gioăng (Gasket Type).

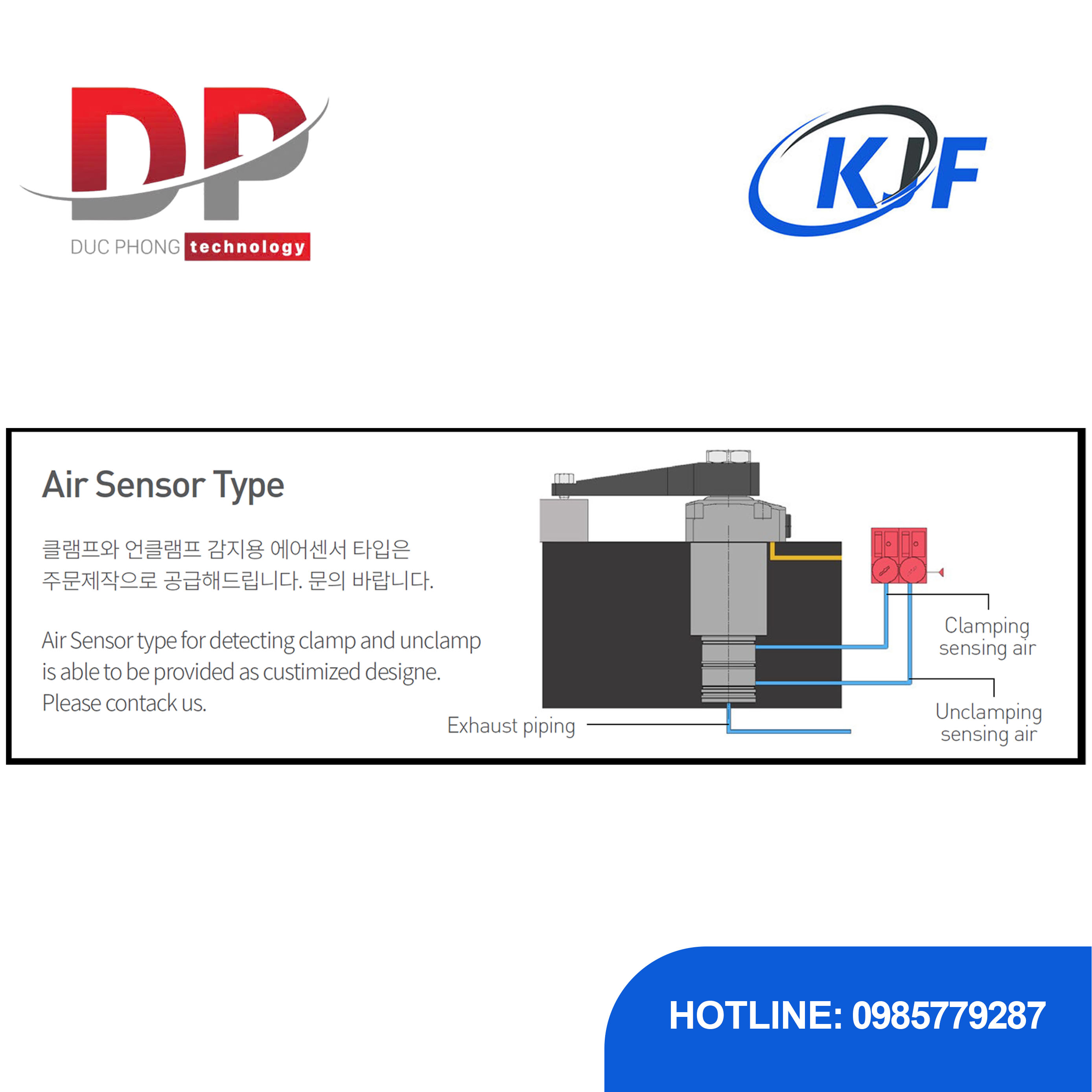

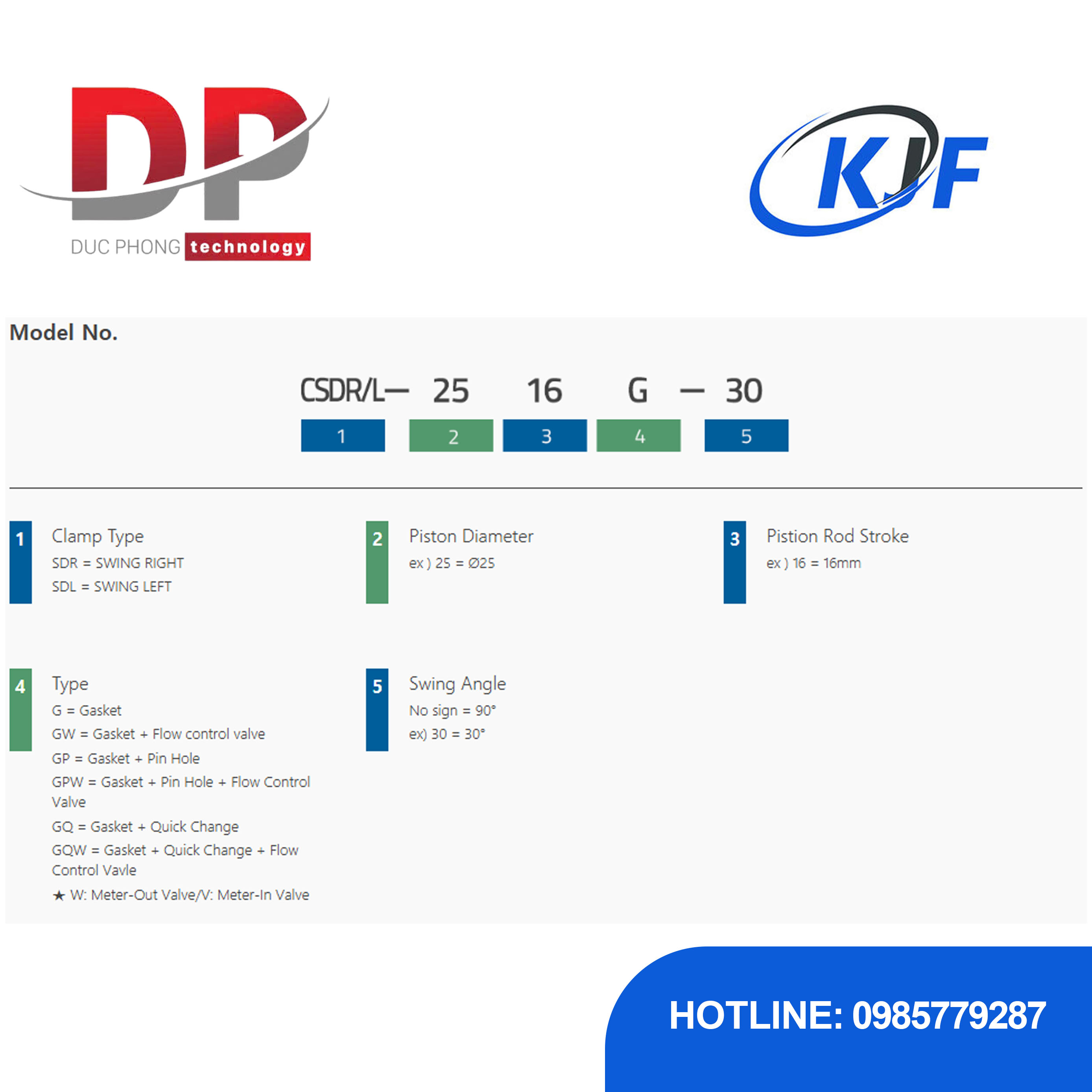

• Lựa chọn hướng xoay: CSDR (Swing Right - Xoay Phải) hoặc CSDL (Swing Left - Xoay Trái).

• Dải áp suất vận hành: 20 ~ 70 kgf/㎠.

• Dải nhiệt độ vận hành: 0 ~ 60 độ C.

• Đường kính Piston (Piston Dia.): ø25 ~ ø60.

• Hành trình (Stroke): 16 ~ 28 mm.

• Góc Xoay (Swing Angle): Tiêu chuẩn 90 độ, có thể tùy chọn 30 độ (ví dụ: 30).

• Độ chính xác lặp lại: ±0.5 độ.

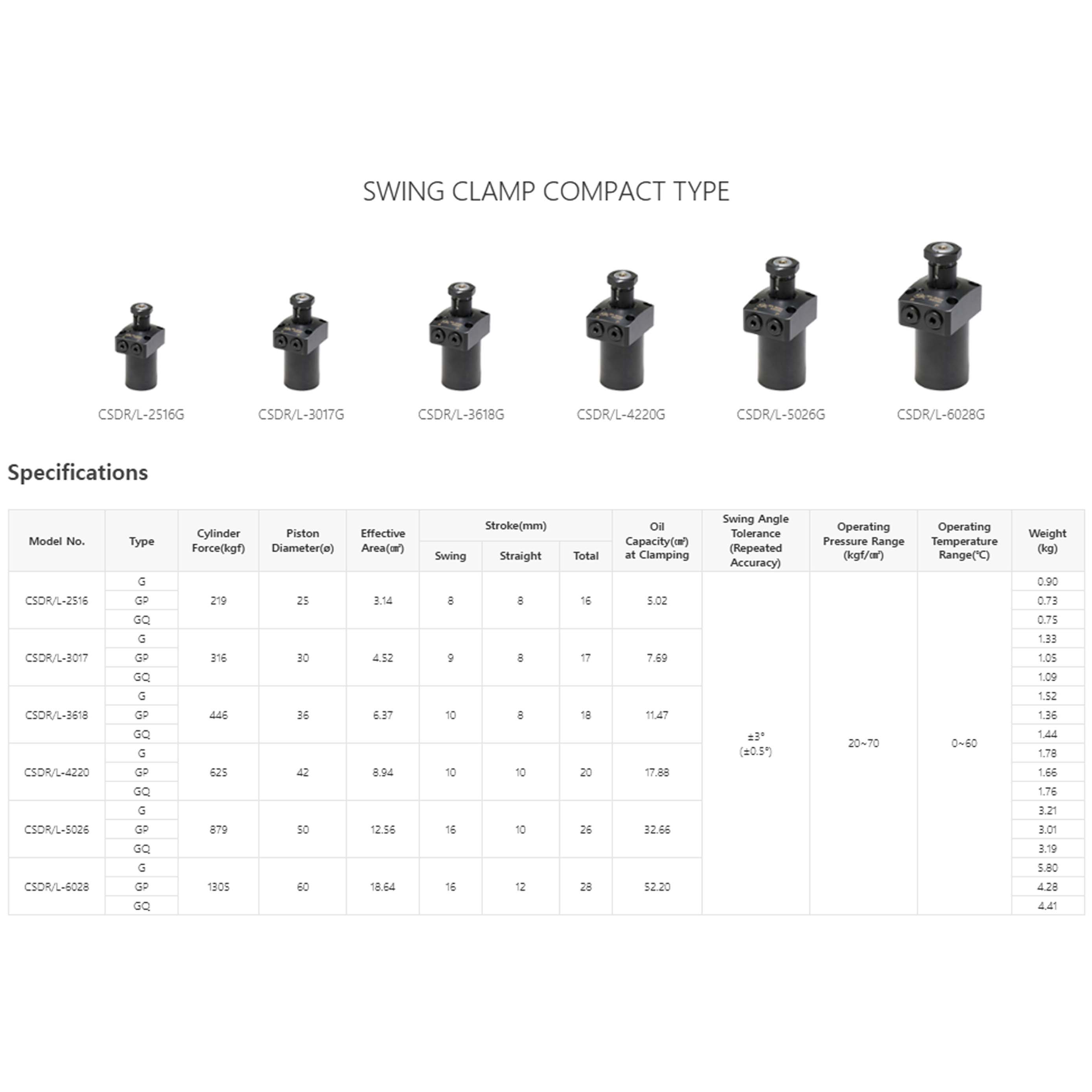

• Mã ví dụ & Lực Xi lanh (@70kgf/㎠):

  • CSDR/L-2516G: 219 kgf

  • CSDR/L-5026G: 879 kgf

  • CSDR/L-6028G: 1,305 kgf

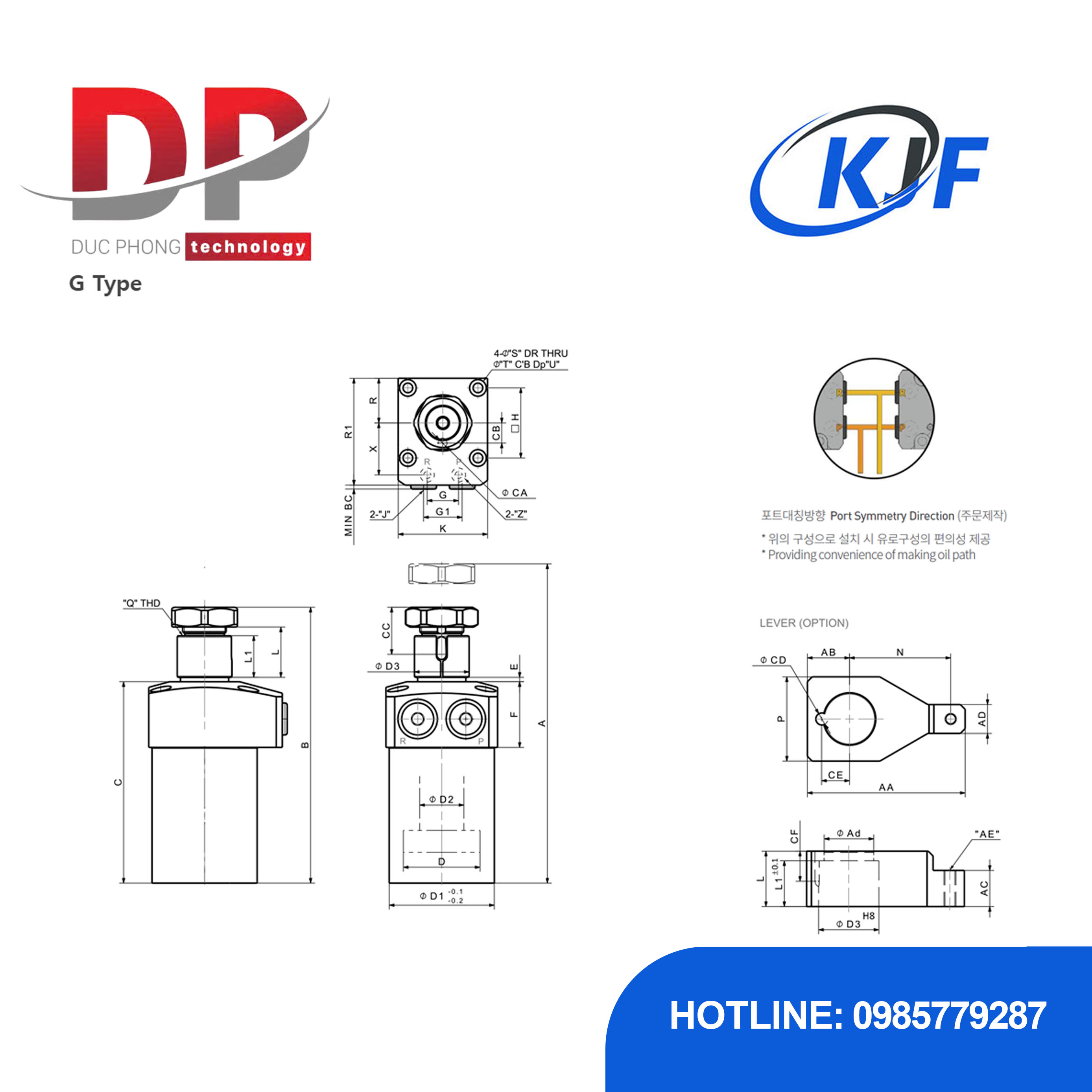

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	øD1	øD2	øD3	E	F	G	G1	H	J	K	L	L1	N	P	Q	R	R1	S	T	U	X	Z	AA	AB	AC	AD	øAd	AE	BC	øCA	CB	CC	øCD	CE	CF
CSDR/L-2516G					122.5	106.5	80.5	25	37	15	17	2	27	16	18	31.5	G1/8	40	17	14	32	26	M14x1.5P	20	49	4.5	8	7	23.5	P5	50	13	12	10	15	M5	3.9	4	8	17.4	4	8	10.4
CSDR/L-3017G					134	117	88	30	42	18	20	2	30	18	21	36	G1/8	47	19	16	36.5	28	M16x1.5P	23.5	56	5.5	9.5	12	26	P5	56.5	14	13	12	17	M6	3.9	4	9	18.5	4	9	10.5
CSDR/L-3618G					144	126	92	36	48	22	25	2	30	22	22	40	G1/8	51	23	19	42	35	M20x1.5P	25.5	61	5.5	9.5	11	30	P5	65.5	17.5	15	12	21	M6	3.4	5	11.5	21.5	5	11.5	12.5
CSDR/L-4220G					146	126	88	42	55	25	28	2	28	24	24	47	G1/8	60	26	22	50	38	M22x1.5P	30	69	6.8	11	11.5	33.5	P5	77	19	15	17	23.5	M8	3.9	6	13	24.5	6	13	14.5
CSDR/L-5026G					182.5	156.5	114.5	50	65	30	34	2	31	30	30	55	G1/4	70	29	25	57	50	M27x1.5P	35	81	6.8	11	13	39.5	P7	92	25	15	20	29	M10	3.8	6	15.5	27.5	6	15.5	16.5
CSDR/L-6028G					198	170	122	60	75	35	40	2	37	32	32	63	G1/4	80	35	31	65	58	M28x1.5P	40	92	9	14	16	45	P7	105	29	20	22	33	M12	3.3	8	18	28.5	8	18	17.5

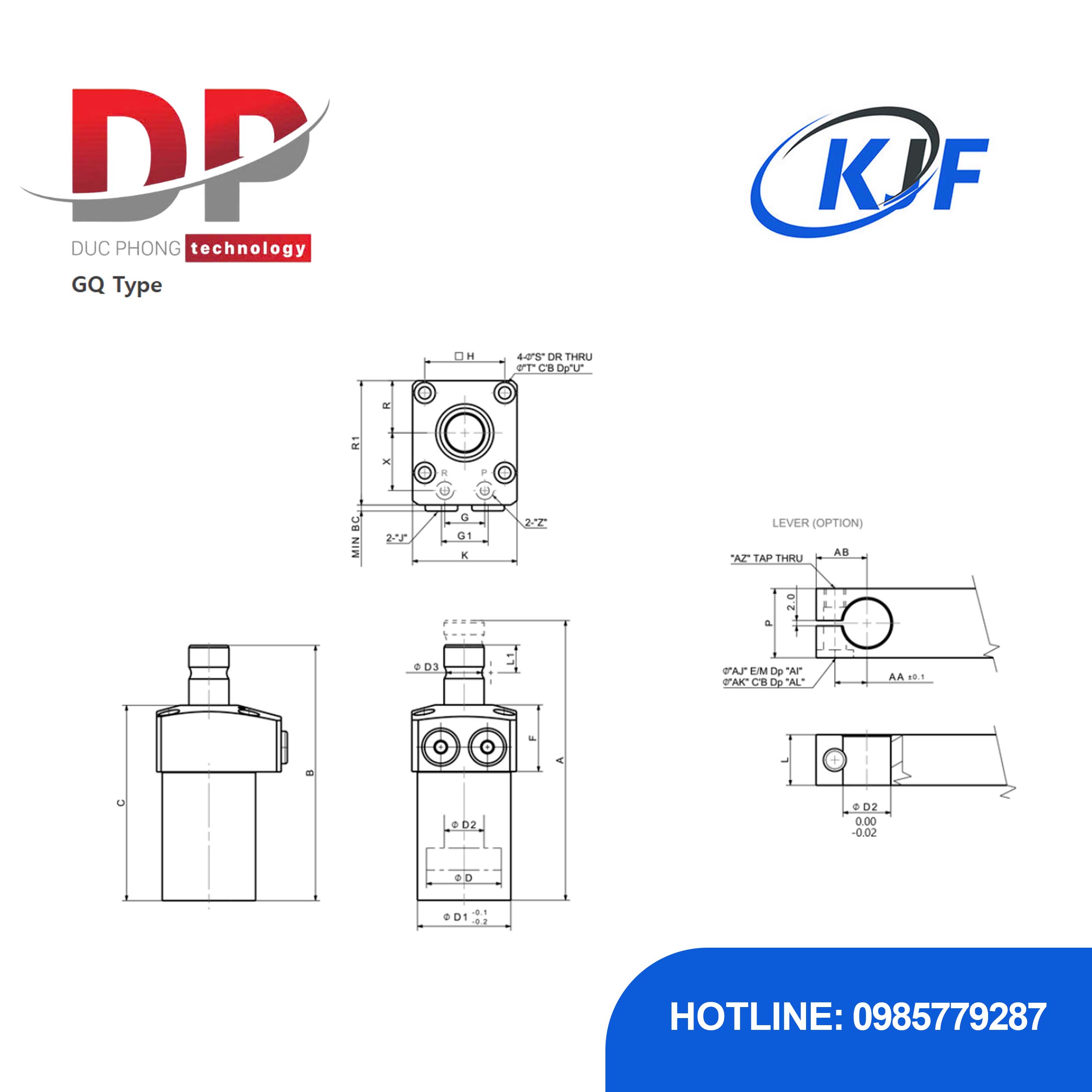

MODEL NO		Dimensions(mm)
		A	B	C	øD	øD1	øD2	øD3	E	F	G	G1	H	J	K	L	L1	P	R	R1	S	T	U	X	Z	AA	AB	AI	AJ	AK	AL	AZ	BC
CSDR/L-2516GQ		120.5	104.5	80.5	25	37	15	12.9	24	27	16	18	31.5	G1/8	40	22	11	22	20	49	4.5	8	7	23.5	P5	9.5	15	15.5	6.5	11	2	M6	3.9
CSDR/L-3017GQ		132	115	88	30	42	18	16	27	30	18	21	36	G1/8	47	25	12.5	26	23.5	56	5.5	9.5	12	26	P5	11.6	19	19	8.5	14	3	M8	3.9
CSDR/L-3618GQ		142	124	92	36	48	22	18.9	32	30	22	22	40	G1/8	51	30	15	32	25.5	61	5.5	9.5	11	30	P5	14.5	23	22	11	18	4	M10	3.4
CSDR/L-4220GQ		144	124	88	42	55	25	22	36	28	24	24	47	G1/8	60	34	17	36	30	69	6.8	11	11.5	33.5	P5	16.5	26.5	26	12.5	20	4	M12	3.9
CSDR/L-5026GQ		183.5	157.5	114.5	50	65	30	26	43	31	30	30	55	G1/4	70	40	20	45	35	81	6.8	11	13	39.5	P7	20	31.5	31.5	14.5	23	5	M14	3.8
CSDR/L-6028GQ		198	170	122	60	75	35	31	48	37	32	32	63	G1/4	80	46	23	53	40	92	9	14	16	45	P7	23.5	36.5	38	16.5	26	7	M16	3.3

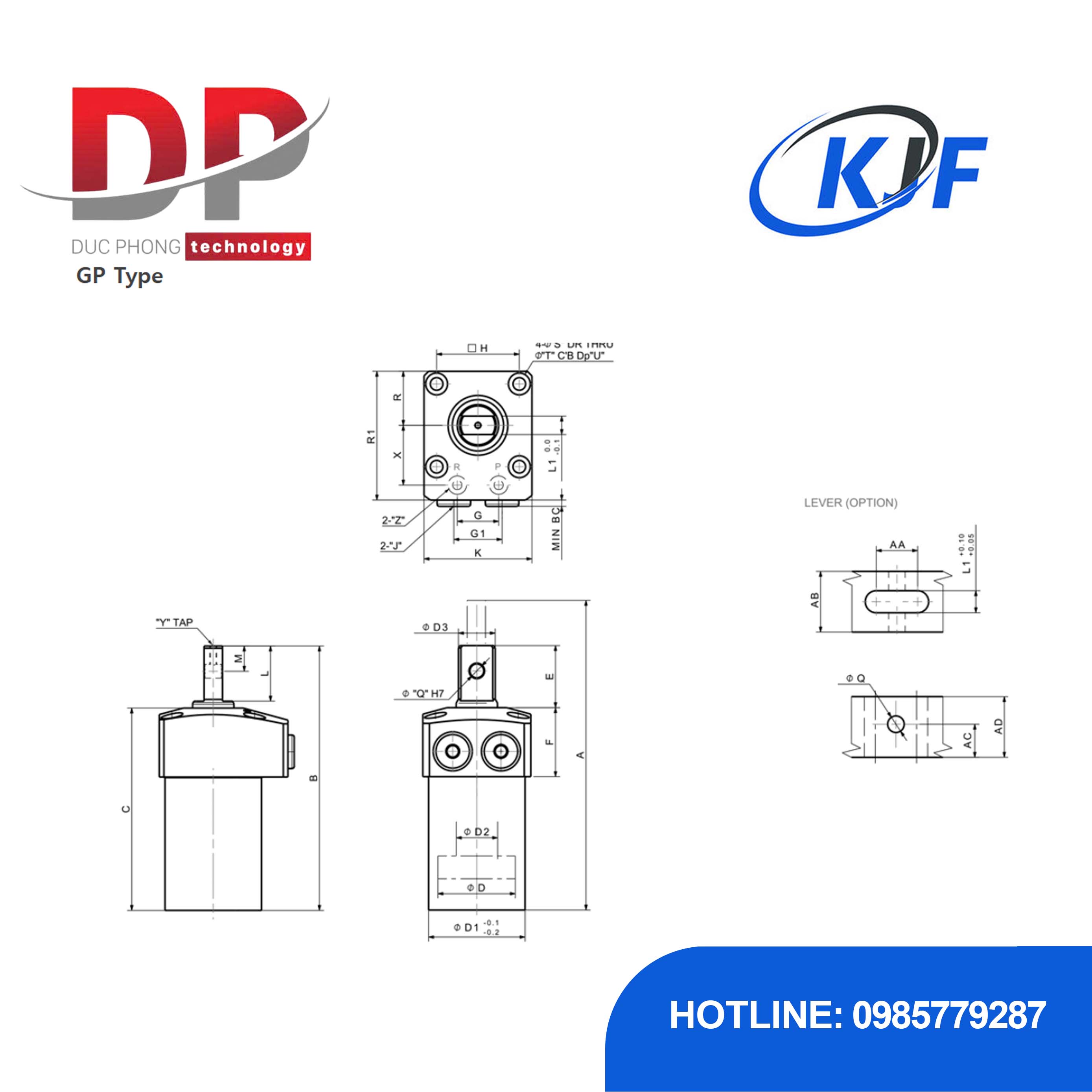

MODEL NO		Dimensions(mm)
		A	B	C	øD	øD1	øD2	øD3	E	F	G	G1	H	J	K	L	L1	M	øQ	R	R1	S	T	U	X	Y	Z	AA	AB	AC	AD	BC
CSDR/L-2516GP		120.5	104.5	80.5	25	37	15	13.5	24	27	16	18	31.5	G1/8	40	21	7	9	6	20	49	4.5	8	7	23.5	M3	P5	13	20	11	19	3.9
CSDR/L-3017GP		132	115	88	30	42	18	16	27	30	18	21	36	G1/8	47	24	8	11	6	23.5	56	5.5	9.5	12	26	M3	P5	15	22	12	22	3.9
CSDR/L-3618GP		142	124	92	36	48	22	20	32	30	22	22	40	G1/8	51	27.5	10	12	8	25.5	61	5.5	9.5	11	30	M4	P5	20	28	14.5	25.5	3.4
CSDR/L-4220GP		144	124	88	42	55	25	23	36	28	24	24	47	G1/8	60	31.5	12	12.5	10	30	69	6.8	11	11.5	33.5	M5	P5	23	32	18	29.5	3.9
CSDR/L-5026GP		183.5	157.5	114.5	50	65	30	28	43	31	30	30	55	G1/4	70	38.5	14	16.5	13	35	81	6.8	11	13	39.5	M6	P7	28	40	21	36.5	3.8
CSDR/L-6028GP		198	170	122	60	75	35	33.5	48	37	32	32	63	G1/4	80	43.5	16	19	13	40	92	9	14	16	45	M6	P7	33	44	23	41.5	3.3

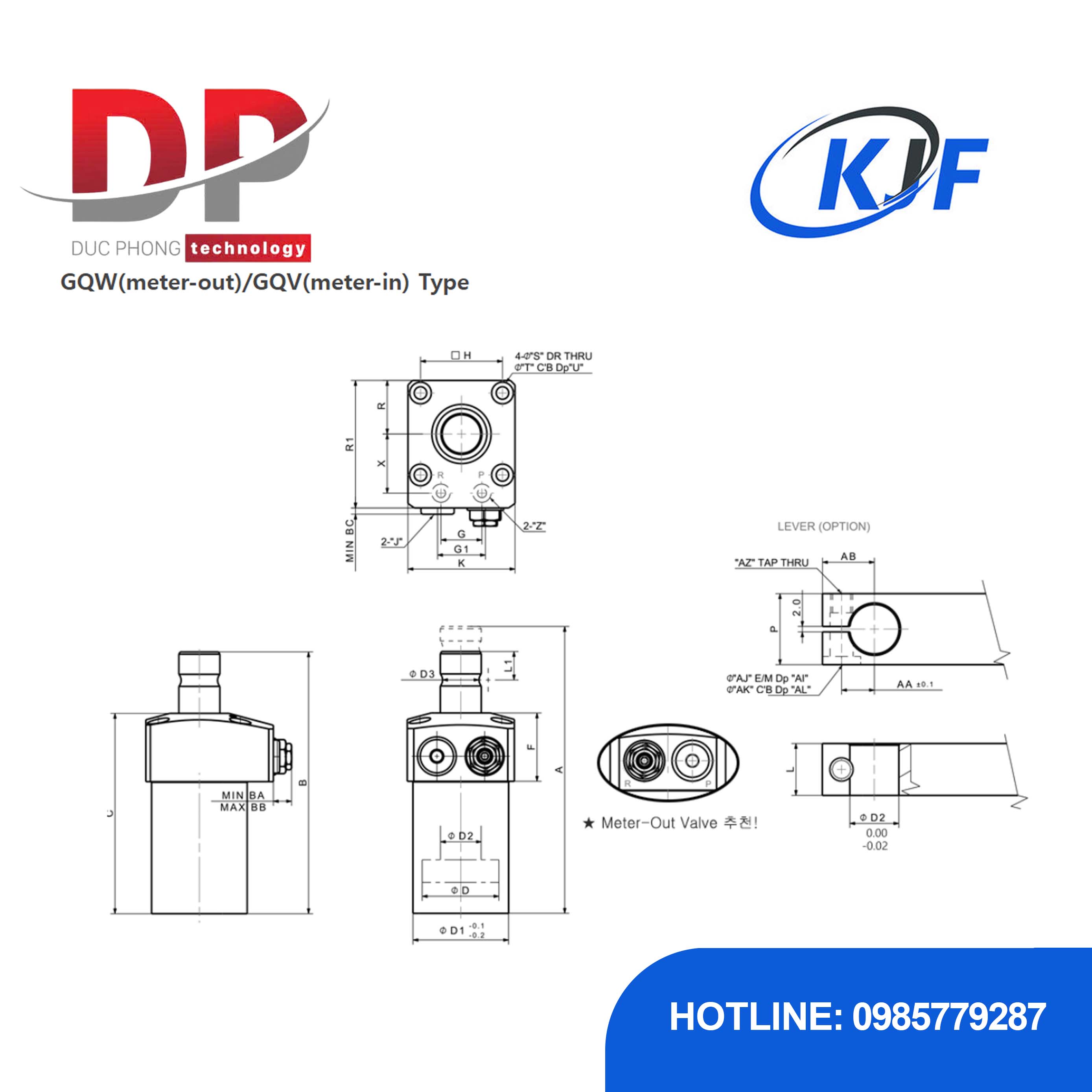

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	øD1	øD2	øD3	E	F	G	G1	H	J	K	L	L1	P	R	R1	S	T	U	X	Z	AA	AB	AI	AJ	AK	AL	AZ	BA	BB	BC
CSDR/L-2516GQV					120.5	104.5	80.5	25	37	15	12.9	24	27	16	18	31.5	G1/8	40	22	11	22	20	49	4.5	8	7	23.5	P5	9.5	15	15.5	6.5	11	2	M6	7.1	13.7	3.9
CSDR/L-3017GQV					132	115	88	30	42	18	16	27	30	18	21	36	G1/8	47	25	12.5	26	23.5	56	5.5	9.5	12	26	P5	11.6	19	19	8.5	14	3	M8	7.1	13.7	3.9
CSDR/L-3618GQV					142	124	92	36	48	22	18.9	32	30	22	22	40	G1/8	51	30	15	32	25.5	61	5.5	9.5	11	30	P5	14.5	23	22	11	18	4	M10	6.6	13.2	3.4
CSDR/L-4220GQV					144	124	88	42	55	25	22	36	28	24	24	47	G1/8	60	34	17	36	30	69	6.8	11	11.5	33.5	P5	16.5	26.5	26	12.5	20	4	M12	7.1	13.7	3.9
CSDR/L-5026GQV					183.5	157.5	114.5	50	65	30	26	43	31	30	30	55	G1/4	70	40	20	45	35	81	6.8	11	13	39.5	P7	20	31.5	31.5	14.5	23	5	M14	7.65	17.25	3.8
CSDR/L-6028GQV					198	170	122	60	75	35	31	48	37	32	32	63	G1/4	80	46	23	53	40	92	9	14	16	45	P7	23.5	36.5	38	16.5	26	7	M16	7.15	16.75	3.3

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	øD1	øD2	øD3	E	F	G	G1	H	J	K	L	L1	N	P	Q	R	R1	S	T	U	X	Z	AA	AB	AC	AD	øAd	AE	BA	BB	BC	øCA	CB	CC	øCD	CE	CF
CSDR/L-2516GV					122.5	106.5	80.5	25	37	15	17	2	27	16	18	31.5	G1/8	40	17	14	32	26	M14x1.5P	20	49	4.5	8	7	23.5	P5	50	13	12	10	15	M5	7.1	13.7	3.9	4	8	17.4	4	8	10.4
CSDR/L-3017GV					134	117	88	30	42	18	20	2	30	18	21	36	G1/8	47	19	16	36.5	28	M16x1.5P	23.5	56	5.5	9.5	12	26	P5	56.5	14	13	12	17	M6	7.1	13.7	3.9	4	9	18.5	4	9	10.5
CSDR/L-3618GV					144	126	92	36	48	22	25	2	30	22	22	40	G1/8	51	23	19	42	35	M20x1.5P	25.5	61	5.5	9.5	11	30	P5	65.5	17.5	15	12	21	M6	6.6	13.2	3.4	5	11.5	21.5	5	11.5	12.5
CSDR/L-4220GV					146	126	88	42	55	25	28	2	28	24	24	47	G1/8	60	26	22	50	38	M22x1.5P	30	69	6.8	11	11.5	33.5	P5	77	19	15	17	23.5	M8	7.1	13.7	3.9	6	13	24.5	6	13	14.5
CSDR/L-5026GV					182.5	156.5	114.5	50	65	30	34	2	31	30	30	55	G1/4	70	29	25	57	50	M27x1.5P	35	81	6.8	11	13	39.5	P7	92	25	15	20	29	M10	7.65	17.3	3.8	6	15.5	27.5	6	15.5	16.5
CSDR/L-6028GV					198	170	122	60	75	35	40	2	37	32	32	63	G1/4	80	35	31	65	58	M28x1.5P	40	92	9	14	16	45	P7	105	29	20	22	33	M12	7.15	16.8	3.3	8	18	28.5	8	18	17.5

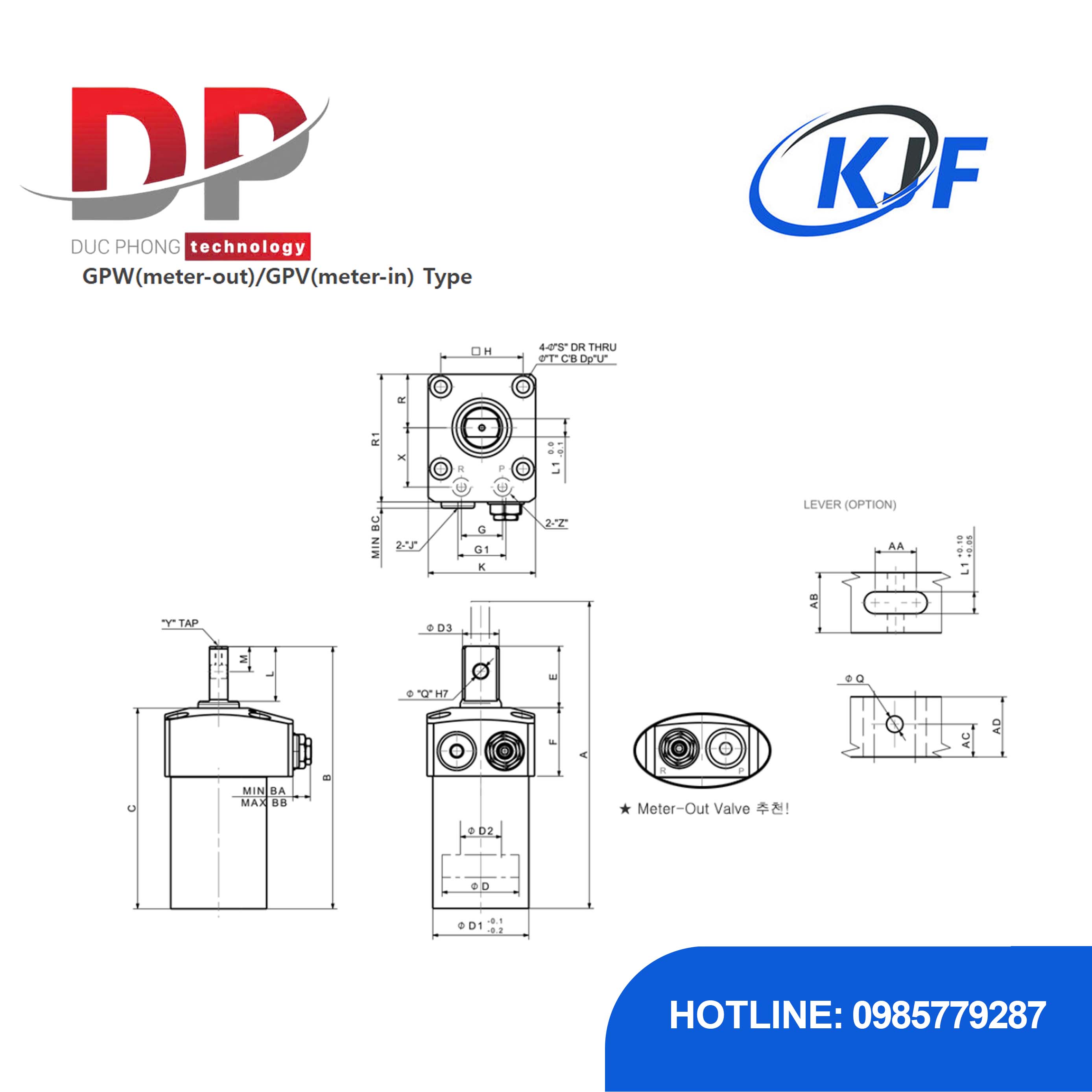

MODEL NO		Download			Dimensions(mm)
		2D	3D	PDF	A	B	C	øD	øD1	øD2	øD3	E	F	G	G1	H	J	K	L	L1	M	øQ	R	R1	S	T	U	X	Y	Z	AA	AB	AC	AD	BA	BB	BC
CSDR/L-2516GPV					120.5	104.5	80.5	25	37	15	13.5	24	27	16	18	31.5	G1/8	40	21	7	9	6	20	49	4.5	8	7	23.5	M3	P5	13	20	11	19	7.1	13.7	3.9
CSDR/L-3017GPV					132	115	88	30	42	18	16	27	30	18	21	36	G1/8	47	24	8	11	6	23.5	56	5.5	9.5	12	26	M3	P5	15	22	12	22	7.1	13.7	3.9
CSDR/L-3618GPV					142	124	92	36	48	22	20	32	30	22	22	40	G1/8	51	27.5	10	12	8	25.5	61	5.5	9.5	11	30	M4	P5	20	28	14.5	25.5	6.6	13.2	3.4
CSDR/L-4220GPV					144	124	88	42	55	25	23	36	28	24	24	47	G1/8	60	31.5	12	12.5	10	30	69	6.8	11	11.5	33.5	M5	P5	23	32	18	29.5	7.1	13.7	3.9
CSDR/L-5026GPV					183.5	157.5	114.5	50	65	30	28	43	31	30	30	55	G1/4	70	38.5	14	16.5	13	35	81	6.8	11	13	39.5	M6	P7	28	40	21	36.5	7.65	17.25	3.8
CSDR/L-6028GPV					198	170	122	60	75	35	33.5	48	37	32	32	63	G1/4	80	43.5	16	19	13	40	92	9	14	16	45	M6	P7	33	44	23	41.5	7.15	16.75	3.3
