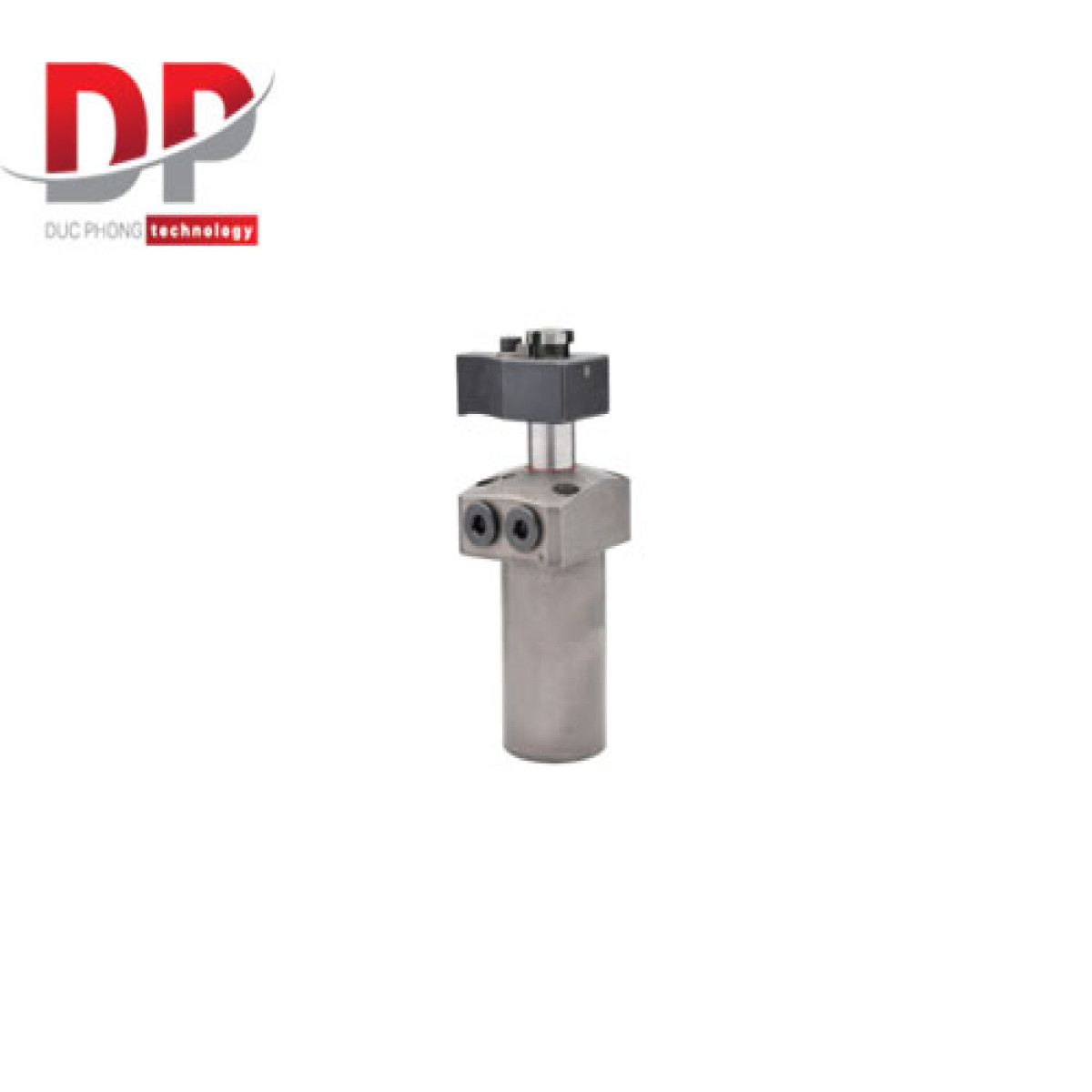

Kẹp xoay thủy lực piston đôi LHD - KOSMEK (1,5~6MPa)

Mã sản phẩm: Kẹp xoay thủy lực piston đôi LHD

Loại: Hệ thống gá kẹp

Danh mục: Thiết bị tự động hóa

Thương hiệu: KOSMEK

Xuất xứ: Nhật Bản

Trụ sở chính Hà Nội:

  • Hà Nội
  • Hotline: 0985779287
  • Email: info@ducphong.vn
  • Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Chi nhánh TP.HCM:

  • Thành phố Hồ Chí Minh
  • Hotline: 0985779287
  • Email: info@ducphong.vn
  • Thời gian: Từ 8h - 19h thứ 2 đến sáng thứ 7, chiều thứ 7 và chủ nhật nghỉ không làm việc

Kẹp xoay thủy lực piston đôi LHD - KOSMEK (1,5~6MPa)

Liên hệ
Chia sẻ:
Model
Mã sản phẩm
Đang tải
Hình
Mã hàng
Model
Mô tả
Giá bán (vnđ)
Số lượng

ĐẶC ĐIỂM NỔI BẬT

View: 39

Kẹp xoay thủy lực piston đôi LHD của KOSMEK là một loại kẹp xoay tác động kép hoạt động trong dải áp suất thủy lực từ 1,5 đến 6 MPa. Điểm nổi bật nhất của dòng LHD là việc tích hợp cơ chế piston đôi, cho phép đạt được thân máy nhỏ gọn hơn 2 kích thước so với các loại kẹp xoay tiêu chuẩn có cùng lực kẹp, đồng thời cung cấp hành trình dài hơn. Điều này mang lại sự linh hoạt và hiệu quả cao cho các ứng dụng gia công hiện đại.

Mô tả sản phẩm kẹp xoay thủy lực piston đôi LHD

kep-xoay-thuy-luc-piston-doi-lhd

Tính năng và ưu điểm nổi bật

  • Cơ chế Piston Đôi: Đây là công nghệ cốt lõi của LHD. Cơ chế này cho phép xi lanh tạo ra cả lực xi lanh caohành trình dài trong một thiết kế nhỏ gọn.

    • Lực Xi lanh Cao: Ví dụ, model LHD0550 có lực kẹp 9.6 kN với chiều dài cần 50mm.

    • Hành trình dài: Cung cấp hành trình khóa lên đến 10mm.

  • Thiết kế Nhỏ gọn và Nhẹ: So với kẹp xoay thủy lực tiêu chuẩn LHA có lực kẹp tương đương, LHD nhỏ gọn hơn đáng kể (nhỏ hơn 2 kích thước). Ví dụ, model LHD0550 (đường kính 55mm) có lực kẹp 9.6 kN, trong khi LHA0750 (đường kính 75mm) có lực kẹp 10.6 kN, cho thấy sự thu nhỏ đáng kể về kích thước trong khi vẫn duy trì lực kẹp cao. Kích thước nhỏ gọn này giúp giảm diện tích lắp đặt đồ gá và trọng lượng ứng dụng.

  • Hành trình dài cho phép kẹp phôi có chiều cao khác nhau: Khả năng hành trình dài giúp LHD linh hoạt hơn trong việc kẹp các chi tiết có chiều cao khác nhau trên cùng một đồ gá, giảm nhu cầu thay đổi đồ gá hoặc thiết lập lại.

  • Kẹp xoay thủy lực tác động kép: Đảm bảo quá trình kẹp và nhả được kiểm soát chính xác và mạnh mẽ.

Nguyên lý hoạt động

Kẹp xoay LHD hoạt động theo trình tự tương tự các kẹp xoay khác của KOSMEK:

  • Trạng thái nhả (Released State): Cần kẹp ở vị trí nhả và nằm ngang, sẵn sàng cho việc nạp/tháo phôi.
  • Cần kẹp hạ xuống khi xoay (The lever descends as it swings): Khi kích hoạt áp suất thủy lực, cần kẹp bắt đầu xoay vào vị trí kẹp, đồng thời hạ thấp xuống.
  • Sau khi xoay hoàn tất, hạ xuống theo chiều dọc (After swing completion, it descends vertically): Cần kẹp hoàn tất quá trình xoay và tiếp tục hạ xuống theo phương thẳng đứng.
  • Hành động hoàn tất (Clamped State): Cần kẹp đã cố định phôi chặt chẽ.

Ứng dụng

Kẹp xoay LHD lý tưởng cho nhiều ứng dụng công nghiệp nhờ sự kết hợp giữa kích thước nhỏ gọn và hiệu suất cao:

  • Gia công (Machining): Cố định phôi chắc chắn trong các nguyên công gia công.

  • Gia công mặt sau (Backside Machining): Kẹp giữ phôi ở mặt trước để gia công mặt sau mà không bị cản trở.

  • Ép lắp (Press Fitting): Hỗ trợ quá trình ép lắp các chi tiết.

  • Rửa (Washers): Giữ phôi ổn định trong quá trình làm sạch bằng tia nước.

  • Các ứng dụng cần không gian nhỏ: Thiết kế nhỏ gọn giúp tối ưu hóa không gian trên bàn máy và trong đồ gá.

  • Các ứng dụng cần kẹp các chi tiết có chiều cao biến đổi: Hành trình dài cho phép kẹp linh hoạt các phôi khác nhau.

Thông tin liên hệ đặt hàng

THIẾT BỊ CƠ KHÍ ĐỨC PHONG

Hà Nội: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Hotline: 0985779287 (Zalo)

website: Thiết bị cơ khí Đức Phong

Mail: Info@ducphong.vn

Hỗ trợ 24/7

Chi nhánh Hồ Chí Minh: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM
