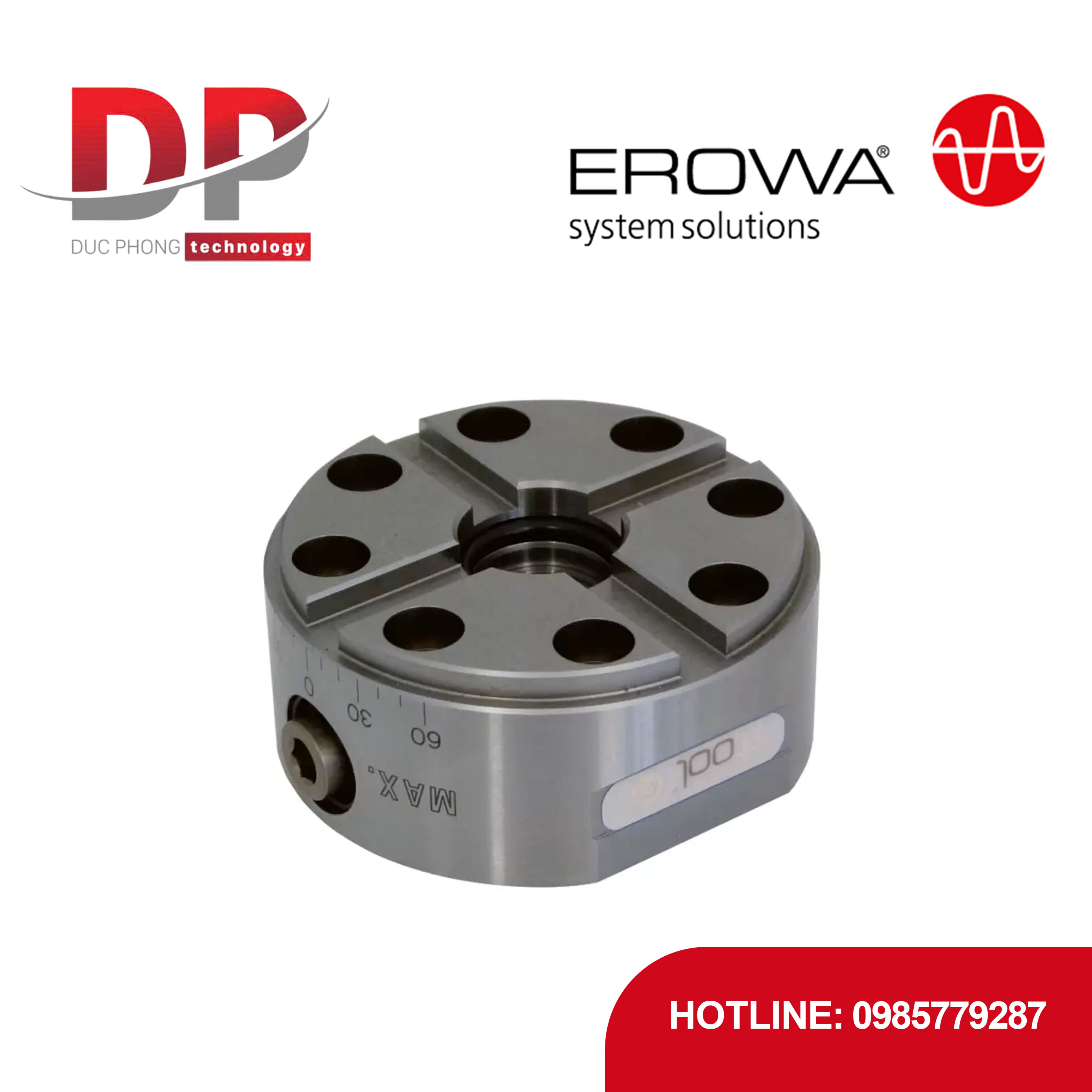

Mâm cặp tâm chốt EROWA F-Tool FT-01717

Thông tin sản phẩm:

• Hệ thống tham chiếu nhỏ gọn: Mâm cặp tâm chốt (PIN center chuck) là một hệ thống tham chiếu (reference system) nhỏ gọn, được sử dụng làm đế cơ bản cho hệ thống định tâm PIN ZeroPoint của F-Tool.

• Kẹp điện cực và chi tiết gia công: Có khả năng kẹp (collet) điện cực (electrodes) và chi tiết gia công (work pieces).

• Định tâm hai bước chính xác:

  • Bước 1 (Định tâm sơ bộ): Được thực hiện bằng chốt định tâm PIN (PIN centering bolt).

  • Bước 2 (Định tâm chính xác): Xảy ra khi côn của chốt lắp ráp (spigot) ăn khớp với tấm định tâm linh hoạt (flexible centering plate) và chi tiết được kéo vào khu vực kẹp.

• Xác định góc chính xác: Góc quay (angle coat) được xác định chính xác khi chốt chia độ PIN 8 mm (PIN index 8 mm) can thiệp vào khe chữ thập (cross slot).

• Tương thích EDM và chống ăn mòn: Được làm từ vật liệu chống ăn mòn (Corrosion-resistant material) và thích hợp sử dụng trong các quy trình ngập nước (suited for submerged operation), lý tưởng cho cả phay chìm EDM (EDM sinking) và cắt dây EDM (Wire-EDM).

• Hoạt động thủ công: Vận hành thủ công (Manual operation) với vạch chia (graduation), cho phép điều chỉnh góc quay dễ dàng.

Thông số kỹ thuật:

• Mã sản phẩm: FT-01717

• Tên hệ thống: Mâm cặp tâm chốt (PIN center chuck)

• Tính năng: Có vạch chia (graduation).

• Ứng dụng chính: Định tâm và kẹp điện cực/phôi, là đế cho hệ thống định tâm PIN ZeroPoint.

• Quy trình định tâm: Định tâm sơ bộ bằng chốt PIN, định tâm chính xác bằng côn chốt lắp ráp và tấm định tâm linh hoạt.

• Định vị góc: Bằng chốt chia độ PIN 8 mm can thiệp vào khe chữ thập.

• Vật liệu: Chống ăn mòn.

• Hoạt động: Vận hành thủ công (Manual operation).
