Mảnh dao XOMX090304TR-ME06-F40M

Mô tả sản phẩm

Mảnh dao XOMX090304TR-ME06-F40M là mảnh dao phay carbide phủ PVD thuộc dòng XOMX của Seco Tools – thiết kế cho các ứng dụng phay (milling inserts) với hiệu suất cao và tuổi thọ lâu dài. Đây là insert hình parallelogram (hình bình hành), gồm 2 lưỡi cắt trên mỗi mảnh, thích hợp để gắn trên dao phay mặt, dao phay vai, machine center hoặc cutter head sử dụng chuẩn ISO XOMX.

Mảnh có thông số 090304, corner radius ~0.4 mm và geometry chipbreaker ME06 dành cho ứng dụng cắt medium-easy (phải dùng với feed trung bình và lực cắt ổn định), làm tăng hiệu quả phay trên các vật liệu kim loại P/M/S/K/N khác nhau.

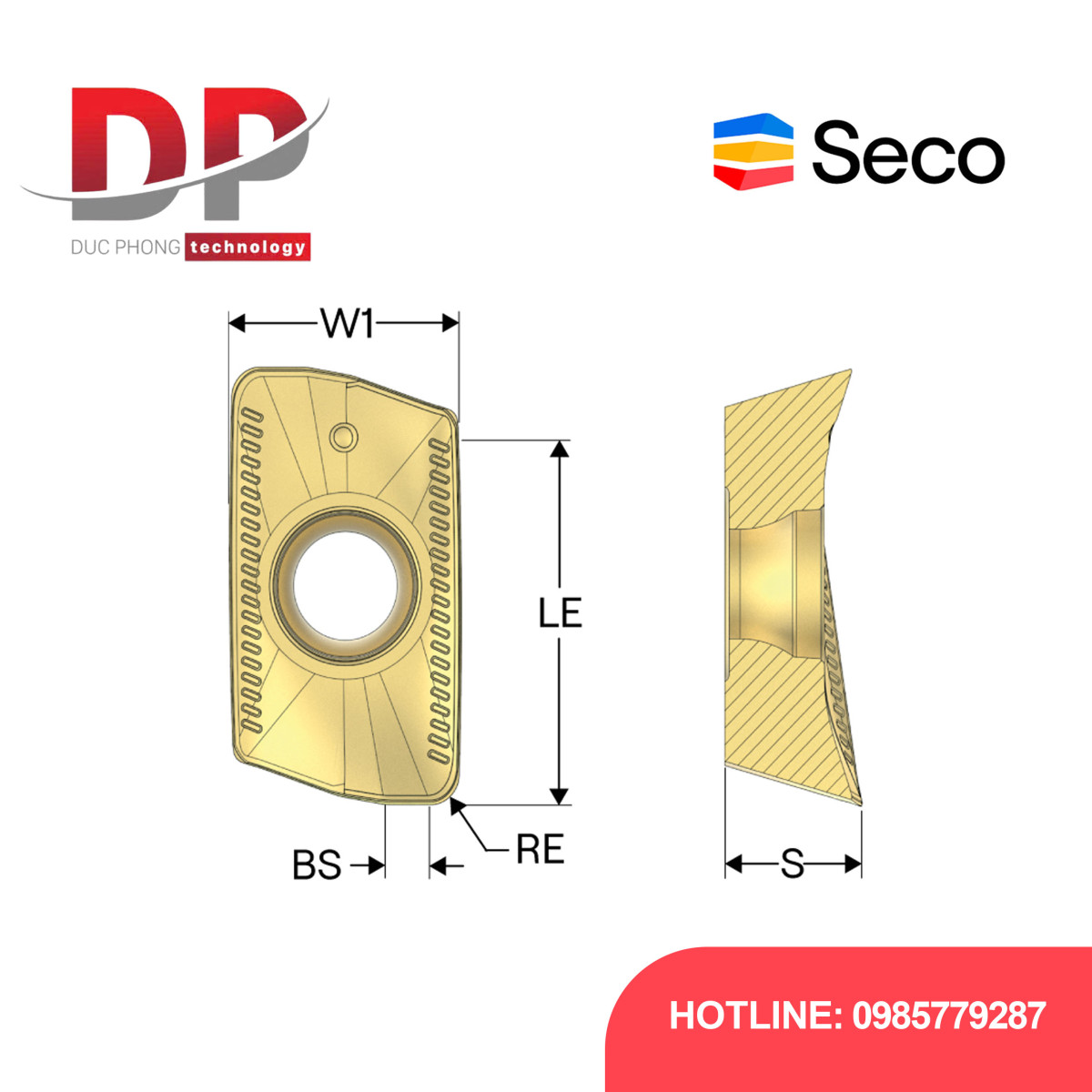

Thông số kỹ thuật

• Mã sản phẩm: Seco XOMX090304TR-ME06-F40M


• Chuẩn ISO: XOMX090304TR


• Hình dạng: Bình hành (Parallelogram)


• Chipbreaker: ME06 – phù hợp ứng dụng medium-easy milling


• Corner Radius (RE): 0.4 mm (~0.0157 in)


• Insert Size: 09 × 03 × 04 (thường tương ứng ~9 mm x 3 mm x 4 mm)


• Rake Angle: ~23.5° (positive rake)


• Vật liệu mảnh: Carbide với lớp phủ TiAlN + TiN (PVD)


• Grade: F40M (fine-grain carbide PVD)


• Số cạnh cắt: 2 cutting edges


• Ứng dụng phù hợp: Phay mặt, phay vai, phay định hình (face/shoulder/contour milling)


• Vật liệu gia công: thép, inox, gang, superalloys, titan, kim loại màu…



Ưu điểm nổi bật

• Hiệu suất cắt cao: Lớp phủ PVD TiAlN + TiN tăng chịu nhiệt và chống mài mòn khi phay tốc độ cao.


• Kiểm soát phoi tốt: Điểm bán kính ~0.4 mm hỗ trợ tạo phoi ổn định và vận hành mượt hơn.


• Tương thích rộng: Phù hợp với nhiều loại cutter head và holder chuẩn ISO XOMX.


• Đa vật liệu: Có thể thực hiện phay trên thép, inox, gang, hợp kim kỹ thuật v.v.


• Độ bền cao: Carbide chất lượng kết hợp coating PVD giúp kéo dài tuổi thọ mảnh ngay cả với tải cắt liên tục.



Ứng dụng tiêu biểu

• Phay bề mặt phẳng (face milling)


• Phay vai (shoulder milling)


• Phay định hình theo contour


• Gia công CNC ball-nose hoặc mặt chi tiết có độ bóng yêu cầu cao


• Phay kết hợp (trochoidal / high-feed milling) ở bước feed nhỏ đến trung bình
