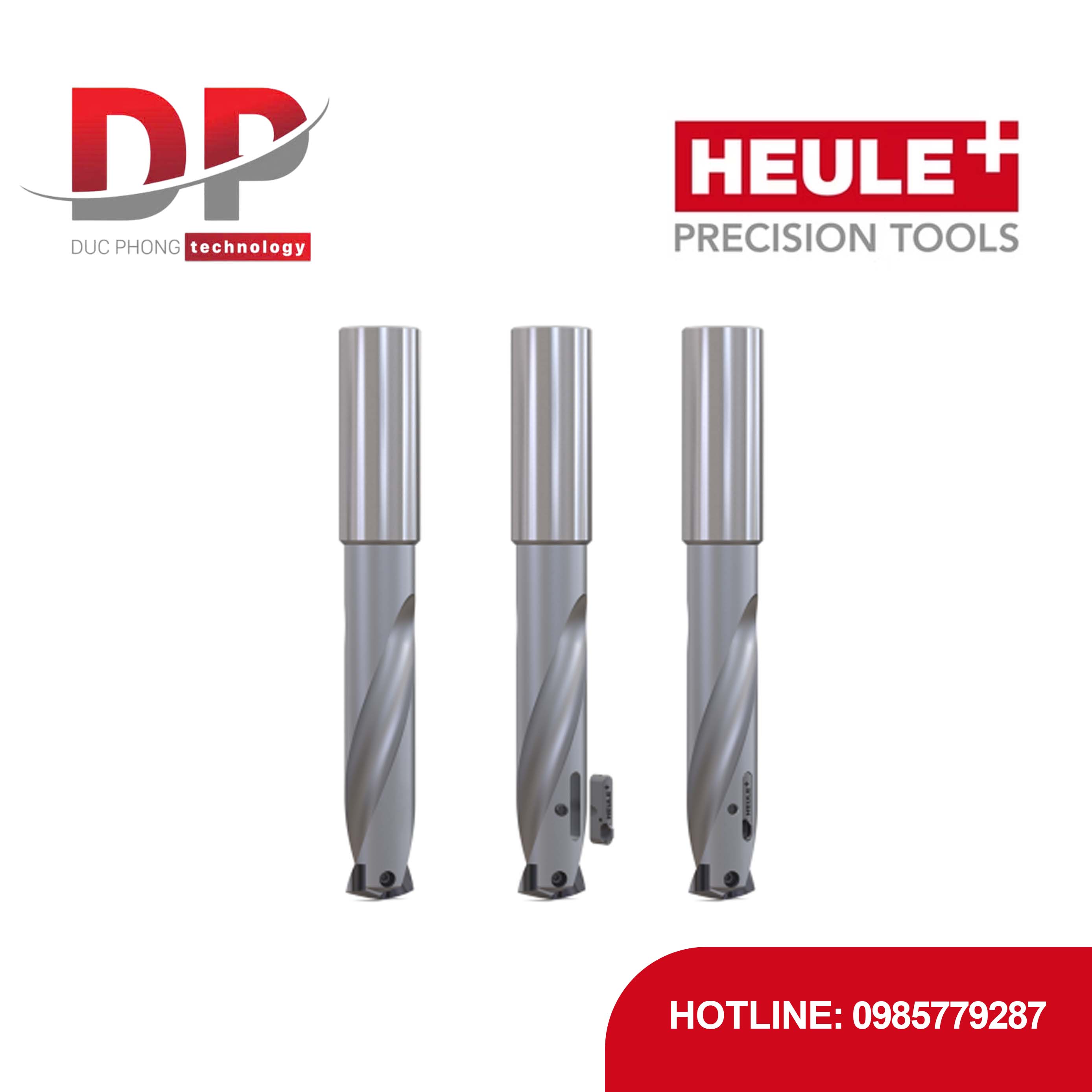

Mô-đun vát cạnh HEULE SNAP18 Module

Đặc điểm sản phẩm:

• Tích hợp hai chức năng trong một lần vận hành: Cho phép thực hiện đồng thời khoan và vát cạnh ở cả mặt trước và mặt sau của lỗ chỉ trong một lần chạy dao duy nhất bằng cách gắn trực tiếp vào thân mũi khoan hiện có của khách hàng.

• Giảm thời gian và chi phí quy trình: Giảm số lượng dụng cụ và bước gia công riêng lẻ, từ đó giảm đáng kể thời gian chu kỳ (process times) và chi phí sản xuất.

• Thiết kế siêu nhỏ gọn: Mô-đun có kích thước cực kỳ nhỏ gọn (16.0 x 3.5 x 5.0 mm), cho phép lắp đặt ngay sát đầu mũi khoan. Điều này giúp giảm khoảng cách di chuyển (traverse distances) và cho phép khoan sâu hơn.

• Hiệu suất vát cạnh nhất quán: Lưỡi dao tự động rút vào thân module khi đạt kích thước vát cạnh được xác định. Điều này đảm bảo gia công đáng tin cậy và tạo ra góc vát đồng nhất ngay cả trên các chi tiết có dung sai lớn (ví dụ: chi tiết đúc).

• Lắp đặt đơn giản: Khách hàng chỉ cần tạo một khe (pocket) trên thân mũi khoan hiện có để gắn mô-đun và cố định bằng một vít duy nhất.

• Linh hoạt tối đa: Có thể lắp đặt hai mô-đun vào một thân mũi khoan để đạt tốc độ chạy dao cao hơn và tối ưu hóa thời gian chu kỳ.

Thông số kỹ thuật:

• Dòng sản phẩm: SNAP18 Module (Chamfering Module for Drill Bodies)

• Phạm vi đường kính khoan tương thích: Từ Ø18.0 mm trở lên (Thân mũi khoan do khách hàng cung cấp).

• Kích thước mô-đun: 16.0 mm x 3.5 mm x 5.0 mm.

• Khả năng vát cạnh: Từ 0.5 mm đến 1.0 mm (tùy thuộc vào lưỡi dao).

• Lưỡi cắt: Lưỡi cắt có phủ lớp phủ (coated blades) có thể thay thế nhanh chóng bằng công cụ lắp ráp.

• Lưu ý: Không thể tích hợp mô-đun này vào mũi khoan carbide nguyên khối.

Cattalogue sản phẩm: HEULE_Catalogue_EN_3-1_SNAP-Module
