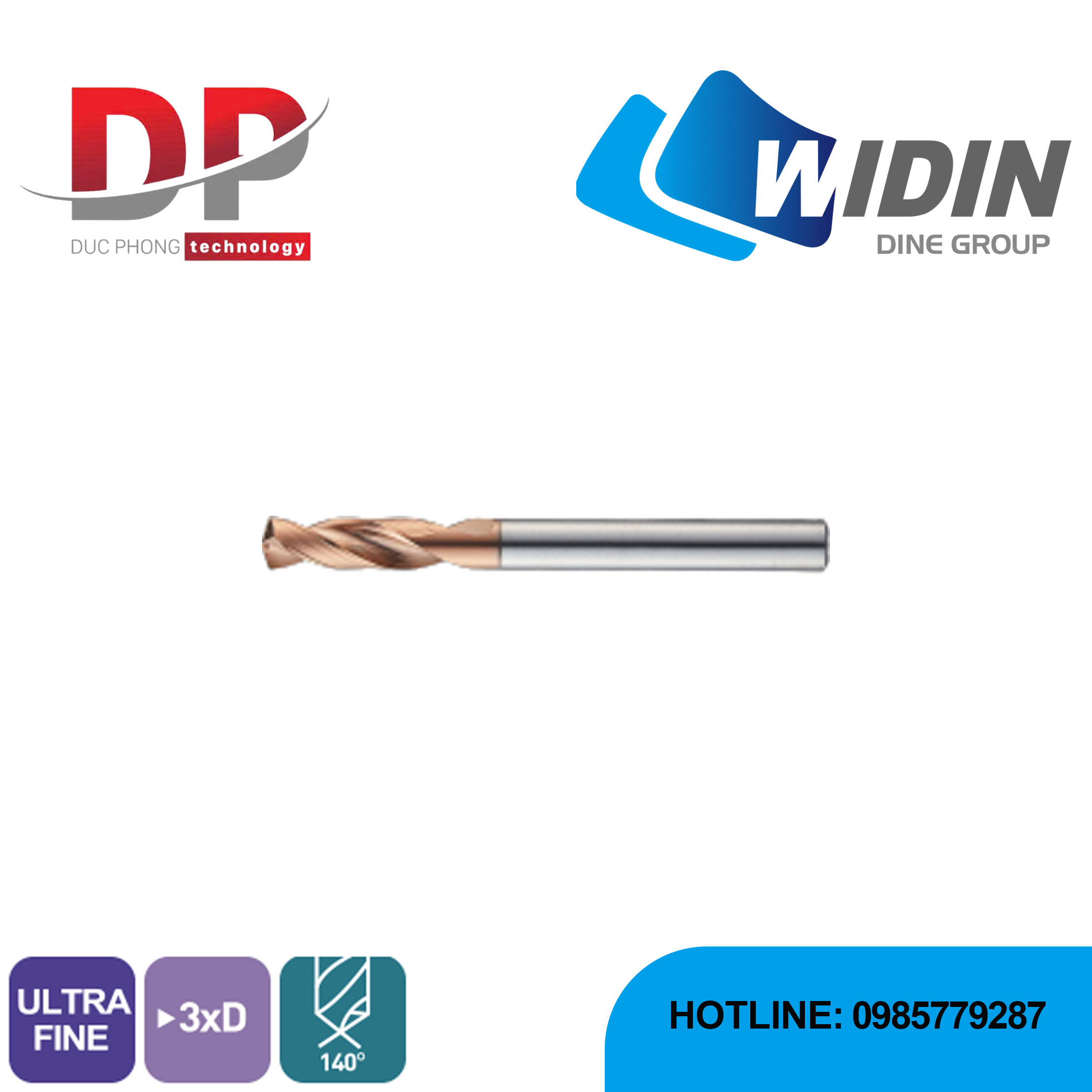

Mũi khoan Carbide series HP503 - WIDIN (Dùng để khoan tốc độ cao)

Mô tả sản phẩm mũi khoan Carbide series HP503



Mũi khoan Carbide series HP503 - WIDIN là dòng mũi khoan hiệu suất cao, được thiết kế đặc biệt cho các ứng dụng khoan tốc độ cao và công suất tối đa. Với khác năng xử lý vật liệu có độ cứng lên tới HRc 50, đây là mũi khoan lý tưởng cho các xưởng sản xuất đòi hỏi độ chính xác và hiệu quả.

Đặc điểm nổi bật của mũi khoan Carbide series HP503

• Khả năng gia công vật liệu cứng: Mũi khoan HP503 phù hợp với nhiều loại vật liệu như thép hợp kim, gang, thép không gỉ và thép đã tôi trước, giúp bạn hoàn thành công việc một cách nhanh chóng và chính xác.

• Độ chính xác và ổn định cao: Thiết kế lề đôi giúp tăng cường độ thẳng của lỗ và giảm thiểu rung động, tiếng kêu trong quá trình khoan. Điều này không chỉ mang lại dung sai lỗ có độ chính xác cao mà còn kéo dài tuổi thọ của dụng cụ.

• Phạm vi ứng dụng rộng: Với khả năng khoan lỗ từ độ sâu 3xD đến 20xD, mũi khoan HP503 có thể đáp ứng linh hoạt các yêu cầu từ khoan lỗ nông đến khoan lỗ sâu trong các chi tiết phức tạp.

• Vật liệu và lớp phủ cao cấp: Mũi khoan được chế tạo từ vật liệu có độ dẻo dai cao, giúp tăng khả năng chống sứt mẻ ngay cả khi ăn phôi lớn. Lớp phủ TiAlN được áp dụng trên bề mặt giúp tăng cường độ cứng và khả năng chịu nhiệt, đảm bảo hiệu suất bền bỉ.

• Hệ thống làm mát tối ưu: Mũi khoan HP503 có các phiên bản sử dụng chất làm mát ngoài, giúp giảm nhiệt ma sát và cải thiện khả năng gia công một cách đáng kể.

Thông số

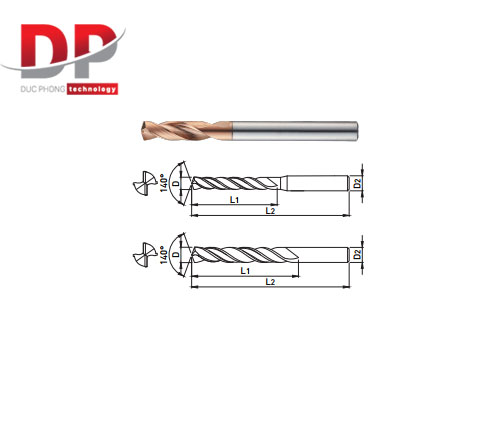

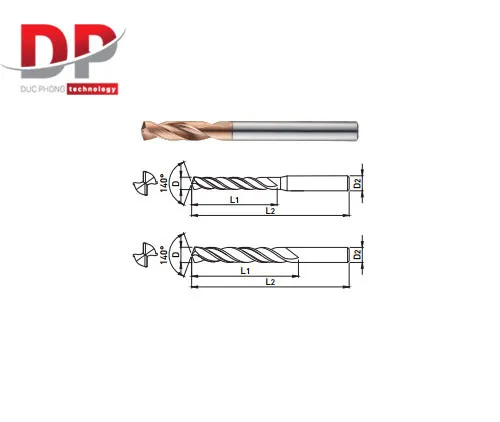

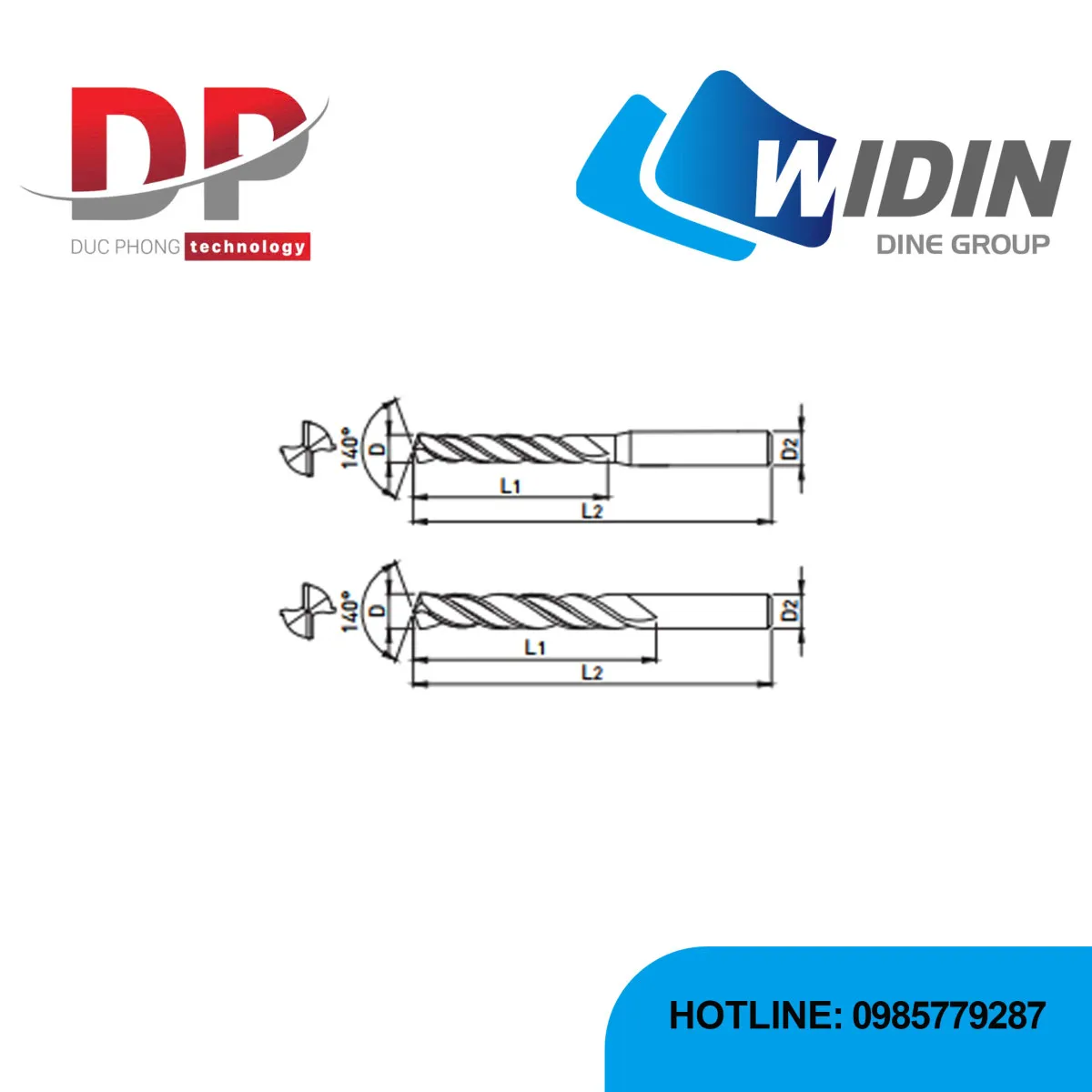

EDP. No.	D		D2	L1	L2	L3
	mm	inch
HP503030	3.0	.1181	6	14	20	62
HP503031	3.1	.1220	6	14	20	62
HP503032	3.2	.1260	6	14	20	62
HP503033	3.3	.1299	6	14	20	62
HP503034	3.4	.1339	6	14	20	62
HP503035	3.5	.1378	6	14	20	62
HP503036	3.6	.1417	6	14	20	62
HP503037	3.7	.1457	6	14	20	62
HP503038	3.8	.1496	6	17	24	66
HP503039	3.9	.1535	6	17	24	66
HP503040	4.0	.1575	6	17	24	66
HP503041	4.1	.1614	6	17	24	66
HP503042	4.2	.1654	6	17	24	66
HP503043	4.3	.1693	6	17	24	66
HP503044	4.4	.1732	6	17	24	66
HP503045	4.5	.1772	6	17	24	66
HP503046	4.6	.1811	6	17	24	66
HP503047	4.7	.1850	6	17	24	66
HP503048	4.8	.1890	6	20	28	66
HP503049	4.9	.1929	6	20	28	66
HP503050	5.0	.1969	6	20	28	66
HP503051	5.1	.2008	6	20	28	66
HP503052	5.2	.2047	6	20	28	66
HP503053	5.3	.2087	6	20	28	66
HP503054	5.4	.2126	6	20	28	66
HP503055	5.5	.2165	6	20	28	66
HP503056	5.6	.2205	6	20	28	66
HP503057	5.7	.2244	6	20	28	66
HP503058	5.8	.2283	6	20	28	66
HP503059	5.9	.2322	6	20	28	66
HP503060	6.0	.2362	6	20	28	66
HP503061	6.1	.2402	8	24	34	79
HP503062	6.2	.2441	8	24	34	79
HP503063	6.3	.2480	8	24	34	79
HP503064	6.4	.2520	8	24	34	79
HP503065	6.5	.2559	8	24	34	79
HP503066	6.6	.2598	8	24	34	79
HP503067	6.7	.2638	8	24	34	79
HP503068	6.8	.2677	8	24	34	79
HP503069	6.9	.2717	8	24	34	79
HP503070	7.0	.2756	8	24	34	79
HP503071	7.1	.2795	8	29	41	79
HP503072	7.2	.2835	8	29	41	79
HP503073	7.3	.2874	8	29	41	79
HP503074	7.4	.2913	8	29	41	79
HP503075	7.5	.2953	8	29	41	79
HP503076	7.6	.2992	8	29	41	79
HP503077	7.7	.3031	8	29	41	79
HP503078	7.8	.3071	8	29	41	79
HP503079	7.9	.3110	8	29	41	79
HP503080	8.0	.3150	8	29	41	79
HP503081	8.1	.3189	10	35	47	89
HP503082	8.2	.3228	10	35	47	89
HP503083	8.3	.3268	10	35	47	89
HP503084	8.4	.3307	10	35	47	89
HP503085	8.5	.3346	10	35	47	89
HP503086	8.6	.3386	10	35	47	89
HP503087	8.7	.3425	10	35	47	89
HP503088	8.8	.3465	10	35	47	89
HP5030889	8.9	.3504	10	35	47	89
HP503090	9.0	.3543	10	35	47	89
HP503091	9.1	.3583	10	35	47	89
HP503092	9.2	.3622	10	35	47	89
HP503093	9.3	.3661	10	35	47	89
HP503094	9.4	.3701	10	35	47	89
HP503095	9.5	.3740	10	35	47	89
HP503096	9.6	.3780	10	35	47	89
HP503097	9.7	.3819	10	35	47	89
HP503098	9.8	.3858	10	35	47	89
HP503099	9.9	.3898	10	35	47	89
HP503100	10.0	.3937	10	35	47	89
HP503101	10.1	.3976	12	40	55	102
HP503102	10.2	.4016	12	40	55	102
HP503103	10.3	.4055	12	40	55	102
HP503104	10.4	.4094	12	40	55	102
HP503105	10.5	.4134	12	40	55	102
HP503106	10.6	.4173	12	40	55	102
HP503107	10.7	.4213	12	40	55	102
HP503108	10.8	.4252	12	40	55	102
HP503109	10.9	.4291	12	40	55	102
HP503110	11.0	.4331	12	40	55	102
HP503111	11.1	.4370	12	40	55	102
HP503112	11.2	.4409	12	40	55	102
HP503113	11.3	.4449	12	40	55	102
HP503114	11.4	.4488	12	40	55	102
HP503115	11.5	.4528	12	40	55	102
HP503116	11.6	.4567	12	40	55	102
HP503117	11.7	.4606	12	40	55	102
HP503118	11.8	.4606	12	40	55	102
HP503119	11.9	.4685	12	40	55	102
HP503120	12.0	.4724	12	40	55	102
HP503121	12.1	.4764	14	43	60	107
HP503122	12.2	.4803	14	43	60	107
HP503123	12.3	.4843	14	43	60	107
HP503124	12.4	.4882	14	43	60	107
HP503125	12.5	.4921	14	43	60	107
HP503126	12.6	.6961	14	43	60	107
HP503127	12.7	.5000	14	43	60	107
HP503128	12.8	.5039	14	43	60	107
HP503129	12.9	.5079	14	43	60	107
HP503130	13.0	.5118	14	43	60	107
HP503131	13.1	.5157	14	43	60	107
HP503132	13.2	.5157	14	43	60	107
HP503133	13.3	.5236	14	43	60	107
HP503135	13.5	.5315	14	43	60	107
HP503137	13.7	.5394	14	43	60	107
HP503140	14.0	.5512	14	43	60	107
HP503142	14.2	.5591	16	45	65	115
HP503143	14.3	.5630	16	45	65	115
HP503146	14.6	.5787	16	45	65	115
HP503150	15.0	.5906	16	45	65	115
HP503155	15.5	.6102	16	45	65	115
HP503157	15.7	.6181	16	45	65	115
HP503160	16.0	.6299	16	45	65	115

Application

CARBON STEELS (S45C, S55C...) ~ HB225	ALLOY STEELS (SCM, SK...) HB225~325	PREHARDENED STEELS (NAK...) HRc30~50	HARDENED STEELS		Copper	GRAPHITE	Cast Iron FCD400. 500~	Aluminum	Stainless Steel
			~HRc55 SKD61	~HRc55 SKD11
○	◎	◎	○	○			◎		◎

Tolerance

Out Diameter Tolerance	1 and more 3 and less	More than 3 6 and less	More than 6 10 and less	More than 10 18 and less	More than 18 30 and less
Flute(h8)	+12 +2	+16 +4	+21 +6	+25 +7	+29 +8
Shank(h6)	0 -6	0 -8	0 -9	0 -11	0 -13
