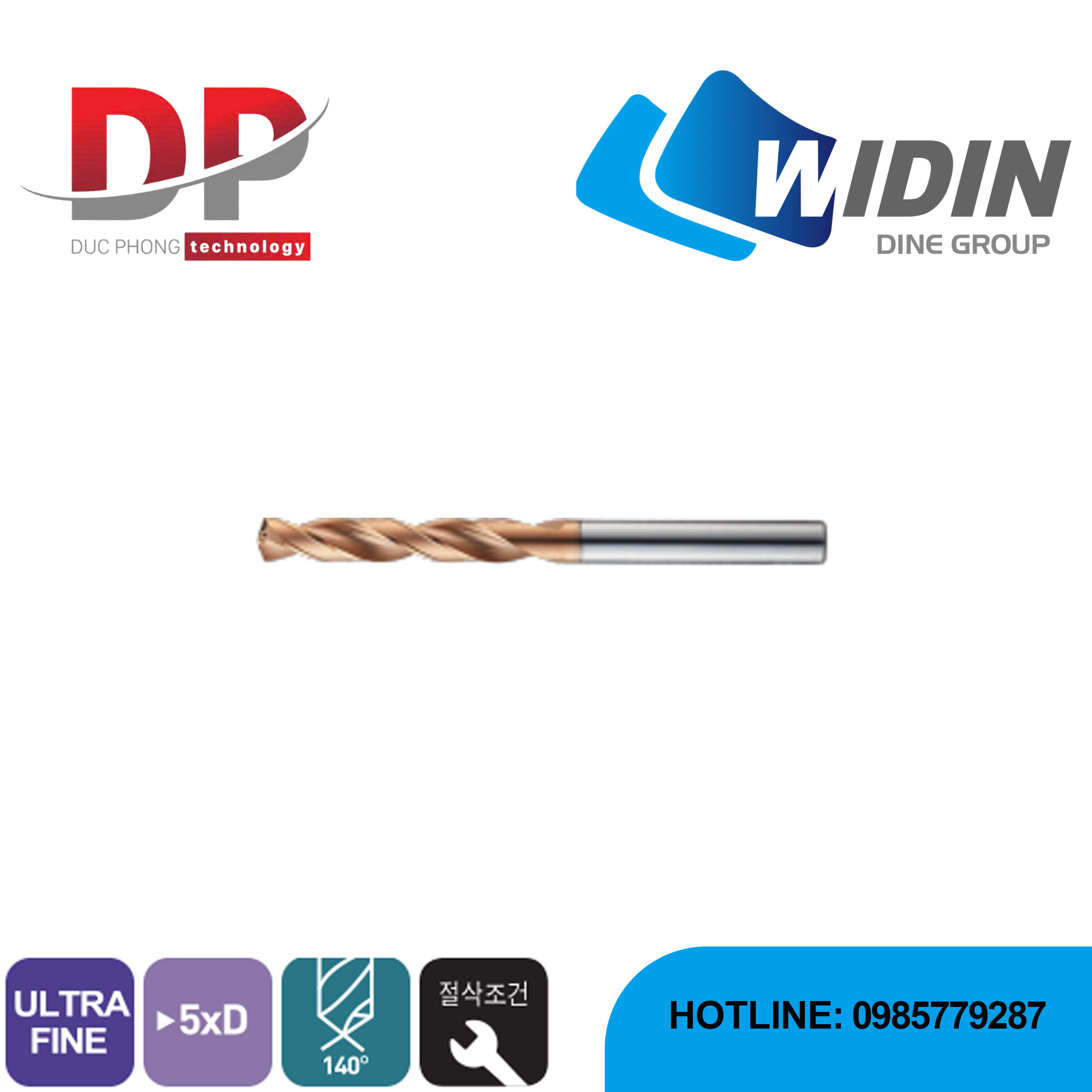

Mũi khoan Carbide series HPI505 - WIDIN (Dùng để khoan tốc độ cao)

Mô tả sản phẩm mũi khoan Carbide series HPI505



Mũi khoan Carbide series HPI505 - WIDIN được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe của việc khoan lỗ sâu tốc độ cao. Sản phẩm này là sự kết hợp hoàn hảo giữa công nghệ tiên tiến và vật liệu cao cấp, mang lại độ chính xác và tuổi thọ vượt trội.

Đặc điểm nổi bật

• Mũi khoan HPI505 với khả năng khoan lỗ sâu gấp 5 lần đường kính 5D, lý tưởng cho các ứng dụng đòi hỏi kỹ thuật cao và độ chính xác.
• Khác với các dòng mũi khoan truyền thống, HPI505 có tâm lỗ dẫn chất làm mát bên trong, giúp giảm nhiệt ma sát và đẩy phoi ra ngoài một cách hiệu quả. Điều này cải thiện đáng kể khả năng gia công và kéo dài tuổi thọ dụng cụ.
• Thiết kế lề kép giúp mũi khoan duy trì độ thẳng và giảm thiểu rung lắc, tiếng kêu trong quá trình cắt, đảm bảo dung sai lỗ có độ chính xác cao.
• Vật liệu và lớp phủ cao cấp: Được chế tạo từ vật liệu có độ dẻo dai cao, mũi khoan có khả năng chống sứt mẻ tốt ngay cả khi ăn phôi lớn.
• Lớp phủ TiAlN tăng cường độ cứng bề mặt và khả năng chịu nhiệt, đảm bảo hiệu suất bền bỉ và ổn định.

Thông số

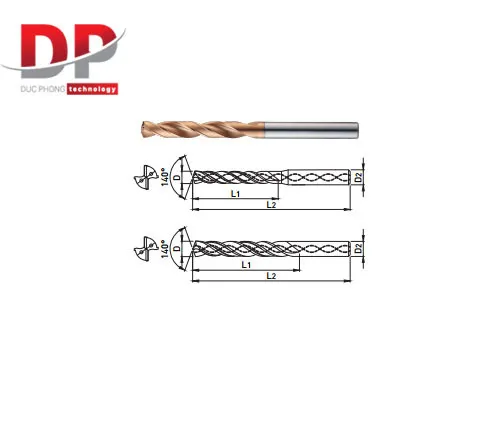

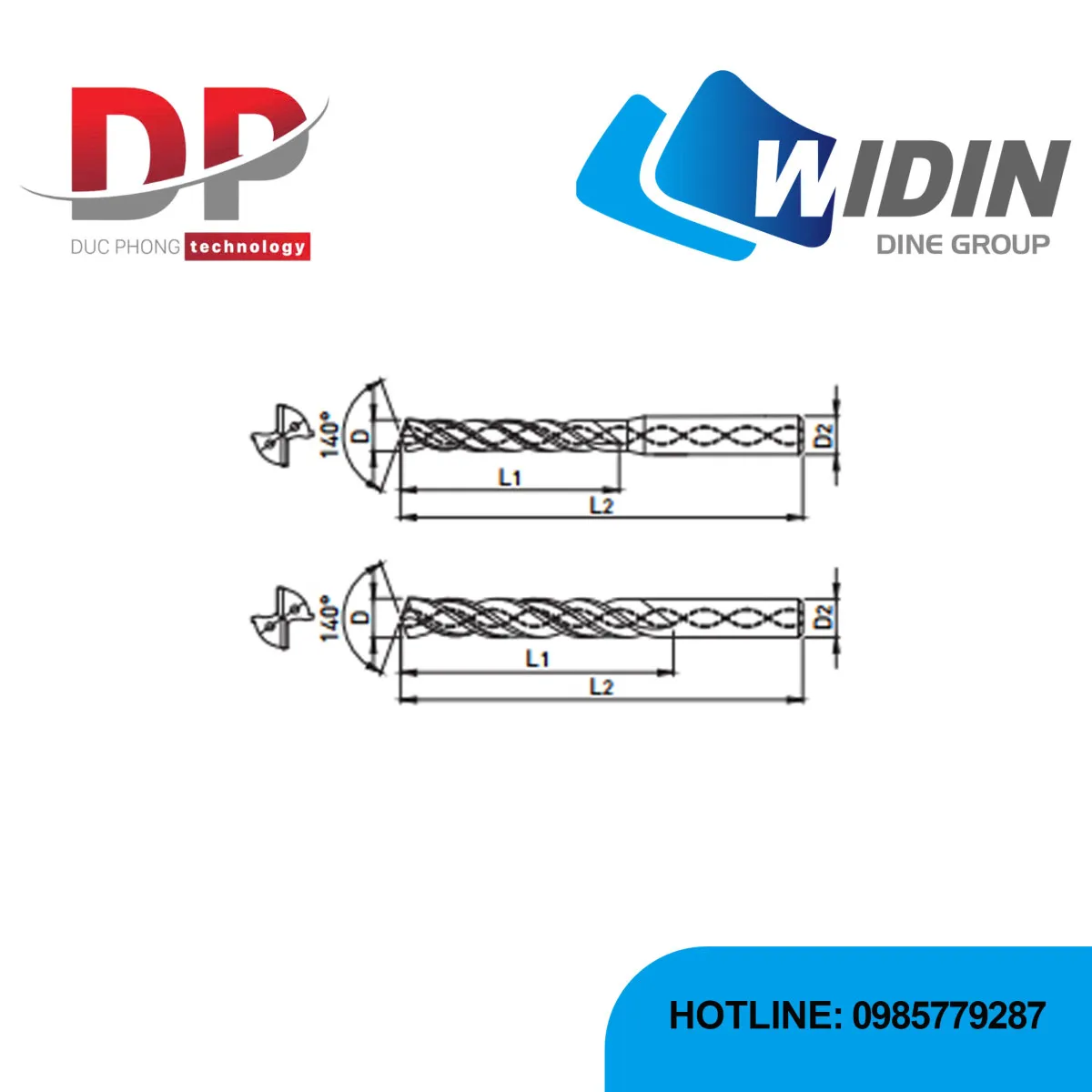

EDP. No.	D			D2	L1​	L2​	L3​
	mm	inch	inch
HPI50503175	3.175	1/8	.1250	6	24	30	66
HPI50503264	3.264	-	.1285	6	24	30	66
HPI50503572	3.572	9/64	.1406	6	24	30	66
HPI5050397	3,97	5/32	.1563	6	29	36	74
HPI505040	4	-	.1575	6	29	36	74
HPI50504039	4.039	-	.1590	6	29	36	74
HPI505041	4.1	-	.1614	6	29	36	74
HPI505042	4.2	-	.1654	6	29	36	74
HPI505043	4.3	-	.1693	6	29	36	74
HPI505044	4.4	-	.1732	6	29	36	74
HPI505045	4,5	-	.1772	6	29	36	74
HPI5050458	4,58	-	.1803	6	29	36	74
HPI505046	4.6	-	.1811	6	29	36	74
HPI50504623	4.623	-	.1820	6	29	36	74
HPI505047	4.7	-	.1850	6	29	36	74
HPI50504763	4.763	3/16	.1875	6	35	44	82
HPI505048	4.8	-	.1890	6	35	44	82
HPI505049	4.9	-	.1920	6	35	44	82
HPI505050	5	-	.1969	6	35	44	82
HPI505051HPI5050	5.1	-	.2008	6	35	44	82
HPI50505159	5.159	13/64	.2031	6	35	44	82
HPI505052	5.2	-	.2047	6	35	44	82
HPI505053	5.3	-	.2087	6	35	44	82
HPI505054	5.4	-	.2126	6	35	44	82
HPI5050541	5.541	-	.2130	6	35	44	82
HPI505055	5,5	-	.2165	6	35	44	82
HPI50505558	5.558	7/32	.2188	6	35	44	82
HPI505056	5.6	-	.2205	6	35	44	82
HPI505057	5.7	-	.2244	6	35	44	82
HPI505058	5.8	-	.2283	6	35	44	82
HPI505059	5.9	-	.2323	6	35	44	82
HPI50505953	5.953	15/64	.2344	6	35	44	82
HPI505060	6	-	.2362	6	35	44	82
HPI505061	6.1	-	.2402	8	43	53	91
HPI505062	6.2	-	.2441	8	43	53	91
HPI505063	6.3	-	.2480	8	43	53	91
HPI5050635	6,35	1/4	.2500	8	43	53	91
HPI505064	6.4	-	.2520	8	43	53	91
HPI505065	6,5	-	.2559	8	43	53	91
HPI50506528	6.528	-	.2570	8	43	53	91
HPI505066	6.6	-	.2598	8	43	53	91
HPI505067	6.7	-	.2638	8	43	53	91
HPI50506747	6.747	17/64	.2656	8	43	53	91
HPI505068	6.8	-	.2677	8	43	53	91
HPI505069	6.9	-	.2717	8	43	53	91
HPI50506909	6.909	-	.2720	8	43	53	91
HPI505070	7	-	.2756	8	43	53	91
HPI505071	7.1	-	.2795	8	43	53	91
HPI50507145	7.145	9/32	.2813	8	43	53	91
HPI505072	7.2	-	.2835	8	43	53	91
HPI505073	7.3	-	.2874	8	43	53	91
HPI505074	7.4	-	.2913	8	43	53	91
HPI505075	7,5	-	.2913	8	43	53	91
HPI50507541	7.541	19/64	.2969	8	43	53	91
HPI505076	7.6	-	.2992	8	43	53	91
HPI505077	7.7	-	.3031	8	43	53	91
HPI505078	7.8	-	.3071	8	43	53	91
HPI505079	7.9	-	.3110	8	43	53	91
HPI50507938	7.938	5/16	.3125	8	43	53	91
HPI505080	8	-.3150	8	43	53	91	51
HPI505081	8.1	-	.3189	10	49	61	103
HPI505082	8.2	-	.3228	10	49	61	103
HPI505083	8.3	-	.3268	10	49	61	103
HPI50508334	8.334	21/64	.3281	10	49	61	103
HPI505084	8.4	-	.3307	10	49	61	103
HPI50508433	8.433	-	.3320	10	49	61	103
HPI505085	8,5	-	.3346	10	49	61	103
HPI505086	8.6	-	.3386	10	49	61	103
HPI505087	8,7	-	.3425	10	49	61	103
HPI50508733	8.733	11/32	.3438	10	49	61	103
HPI505088	8.8	-	.3465	10	49	61	103
HPI505089	8,9	-	.3504	10	49	61	103
HPI505090	9	-	.3543	10	49	61	103
HPI505091	9.1	-	.3583	10	49	61	103
HPI50509129	9.129	23/64	.3594	10	49	61	103
HPI505092	9.2	-	.3622	10	49	61	103
HPI505093	9.3	-	.3661	10	49	61	103
HPI50509347	9.347	-	.3680	10	49	61	103
HPI505094	9.4	-	.3701	10	49	61	103
HPI505095	9,5	-	.3740	10	49	61	103
HPI50509525	9.525	3/8	.3750	10	49	61	103
HPI505096	9.6	-	.3780	10	49	61	103
HPI505097	9,7	-	.3819	10	49	61	103
HPI50509703	9.703	-	.3858	10	49	61	103
HPI50509746	9.746	-	.3898	10	49	61	103
HPI505098	9,8	-	.3906	10	49	61	103
HPI505099	9,9	-	.3937	10	49	61	103
HPI50509921	9.921	25/64	.3976	10	49	61	103
HPI505100	10	-	.4016	10	49	61	103
HPI505101	10.1	-	.4055	12	56	71	118
HPI505102	10.2	-	.4063	12	12	71	118
HPI505103	10.3	-	.4094	12	12	71	118
HPI5051032	10.32	13/32	.4134	12	12	71	118
HPI505104	10.4	-	.4173	12	12	71	118
HPI505105	10,5	-	.4213	12	12	71	118
HPI505106	10.6	-	.4219	12	12	71	118
HPI505107	10.7	-	.4252	12	12	71	118
HPI50510716	10.716	27/64	.4291	12	12	71	118
HPI505108	10.8	-	.4331	12	12	71	118
HPI505109	10.9	-	.4370	12	56	71	118
HPI505111	11	-	.4375	12	56	71	118
HPI50511113	11.113	7/16	.4449	12	56	71	118
HPI505112	11.2	-	.4488	12	56	71	118
HPI505113	11.3	-	.4528	12	56	71	118
HPI505114	11.4	-	.4488	12	56	71	118
HPI505115	11,5	-	.4528	12	56	71	118
HPI50511509	11.509	29/64	.4531	12	56	71	118
HPI505116	11.6	-	.4567	12	56	71	118
HPI505117	11,7	-	.4606	12	56	71	118
HPI505118	11.8	-	.4646	12	56	71	118
HPI505119	11.9	-	.4685	12	56	71	118
HPI50511908	11.908	15/32	.4688	12	56	71	118
HPI505120	12	-	.4724	12	56	71	118
HPI505121	12.1	-	.4764	14	60	77	124
HPI505122	12.2	-	.4803	14	60	77	124
HPI505123	12.3	-	.4843	14	60	77	124
HPI50512304	12.304	31/64	.4844	14	60	77	124
HPI505124	12.4	-	.4882	14	60	77	124
HPI505125	12,5	-	.4921	14	60	77	124
HPI505126	12,6	-	.4961	14	60	77	124
HPI505127	12,7	1/2	.5000	14	60	77	124
HPI505128	12,8	-	.5039	14	60	77	124
HPI505129	12,9	-	.5079	14	60	77	124
HPI50512903	12.903	-	.5118	14	60	77	124
HPI505130	13	-	.5156	14	60	77	124
HPI50513096	13.096	33/64	.5157	14	60	77	124
HPI505131	13.1	-	.5236	14	60	77	124
HPI505133	13.3	-	.5013	14	60	77	124
HPI50513494	13.494	17/32	.5315	14	60	77	124
HPI505135	13,5	-	.5394	14	60	77	124
HPI505137	13,7	-	.5433	14	60	77	124
HPI505138	13,8	-	.5469	14	60	77	124
HPI50513891	13.891	35/64	.5512	14	60	77	124
HPI505140	14	-	.5591	14	60	77	124
HPI505142	14.2	-	.5325	16	63	83	133
HPI50514288	14.288	9/16	.5709	16	63	83	133
HPI505145	14,5	-	.5748	16	63	83	133
HPI505146	14,6	-	.5787	16	63	83	133
HPI505147	14,7	-	.5866	16	63	83	133
HPI505149	14,9	-	.5906	16	63	83	133
HPI505150	15	-	.5937	16	63	83	133
HPI50515081	15.081	19/32	.5945	16	63	83	133
HPI505151	15.1	-	.5945	16	63	83	133
HPI505155	15,5	-	.6102	16	63	83	133
HPI505157	15,7	-	.6181	16	63	83	133
HPI505158	15,8	-	.6220	16	63	83	133
HPI50515875	15.875	5/8	.6250	16	63	83	133
HPI505159	15,9	-	.6260	16	63	83	133
HPI505160	16	-	.6299	16	63	83	133
HPI50516078	16.078	-	.6330	18	71	93	143
HPI505162	16.2	-	.6378	18	71	93	143
HPI505164	16.4	-	.6457	18	71	93	143
HPI505165	16,5	-	.6496	18	71	93	143
HPI505166	16,6	-	.6535	18	71	93	143
HPI50516667	16.667	21/32	.6562	18	71	93	143
HPI505167	16,7	-	.6575	18	71	93	143
HPI505170	17	-	.6693	18	71	93	143
HPI50517463	17.463	11/16	.6875	18	71	93	143
HPI505175	17,5	-	.6890	18	71	93	143
HPI505177	17,7	-	.6969	18	71	93	143
HPI505180	18	-	.7087	18	71	93	143
HPI505184	18.4	-	.7244	20	77	101	153
HPI505185	18,5	-	.7283	20	77	101	153
HPI505186	18,6	-	.7323	20	77	101	153
HPI505188	18,8	-	.7420	20	77	101	153
HPI505190	19	-	.7480	20	77	101	153
HPI50519253	19.253	-	.7580	20	77	101	153
HPI50519446	19.446	49/64	.7656	20	77	101	153
HPI505195	19,5	-	.7677	20	77	101	153
HPI505197	19,7	-	.7756	20	77	101	153
HPI50519844	19.844	25/32	.7813	20	77	101	153
HPI505200	20	-	.7874	20	77	101	153

Application

CARBON STEELS (S45C, S55C...) ~ HB225	ALLOY STEELS (SCM, SK...) HB225~325	PREHARDENED STEELS (NAK...) HRc30~50	HARDENED STEELS		Copper	GRAPHITE	Cast Iron FCD400. 500~	Aluminum	Stainless Steel
			~HRc55 SKD61	~HRc55 SKD11
○	◎	◎	○	○			◎		◎

Tolerance

Out Diameter Tolerance	1 and more 3 and less	More than 3 6 and less	More than 6 10 and less	More than 10 18 and less	More than 18 30 and less
Flute(h8)	+12 +2	+16 +4	+21 +6	+25 +7	+29 +8
Shank(h6)	0 -6	0 -8	0 -9	0 -11	0 -13
