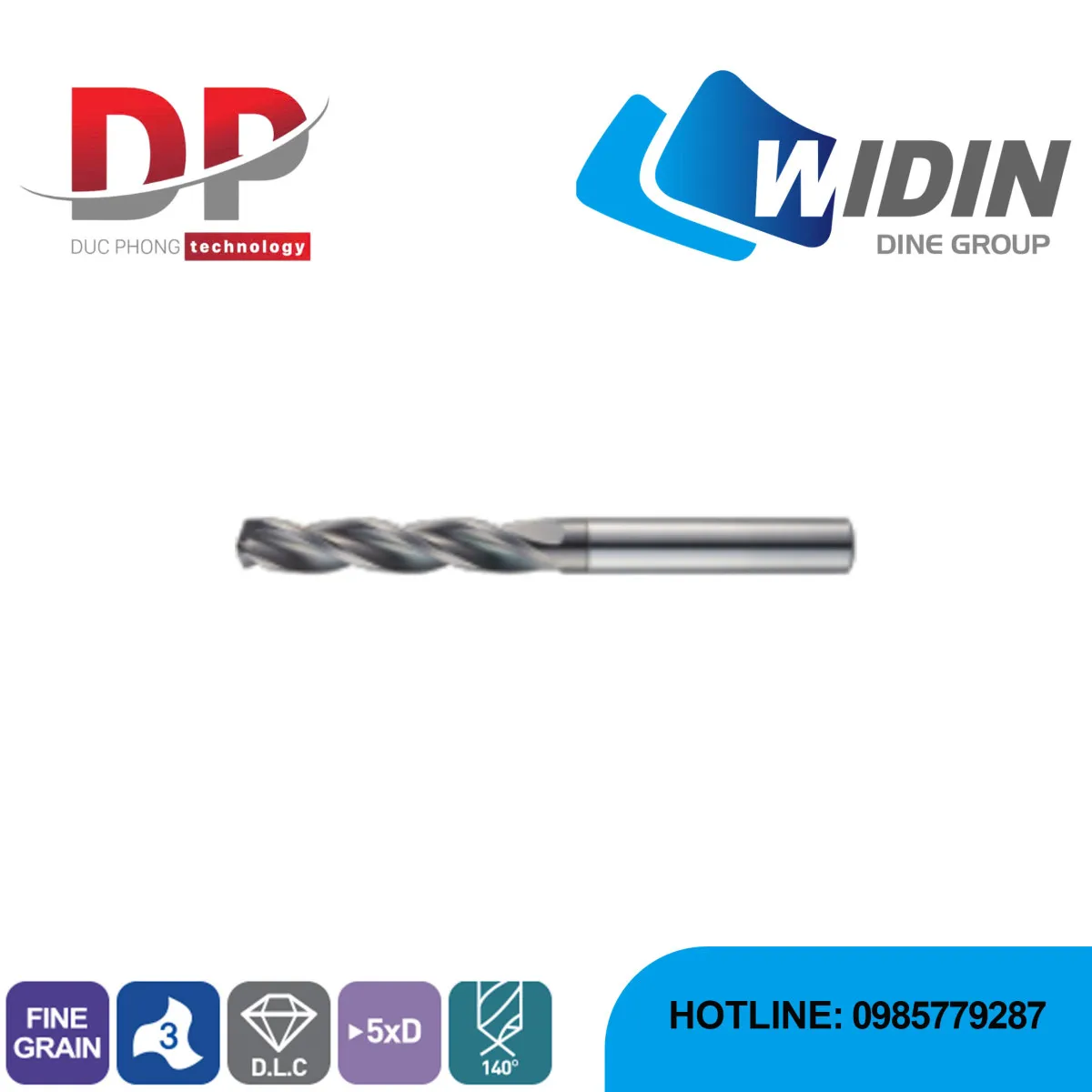

Mũi khoan phẳng Carbide series APF - WIDIN

Mô tả sản phẩm mũi khoan phẳng Carbide series APF



Mũi khoan phẳng Carbide series APF - WIDIN được thiết kế để gia công các kim loại màu, bao gồm Đồng, Nhôm, Thép hợp kim và các loại thép không chứa sắt khác.

Tốc độ cắt được đề xuất

Biểu đồ tốc độ cắt (Vc) cho thấy tốc độ cắt được khuyến nghị cho các vật liệu khác nhau:

• Nhôm: Tốc độ cắt cao nhất, khoảng 90 - 110 m/phút, vì đây là vật liệu chính mà dòng này nhắm đến.

• Nhựa: Tốc độ cắt cũng rất cao, khoảng 85 - 115 m/phút.

• Đồng: Tốc độ cắt trung bình, khoảng 65 - 95 m/phút.

• Thép hợp kim và Thép cacbon: Tốc độ cắt thấp hơn, khoảng 40 - 65 m/phút.

Tính năng nổi bật



Vật liệu và lớp phủ:

• Mũi khoan được làm từ vật liệu có độ dẻo dai cao, giúp tăng khả năng chống sứt mẻ.
• Lớp phủ TiN hoặc DLC được áp dụng để tăng độ cứng của rãnh xoắn và cải thiện khả năng thoát phoi.

Hệ thống làm mát:

• Mũi khoan này sử dụng hệ thống làm mát bên trong, giúp giảm nhiệt ma sát và cải thiện khả năng gia công.

Thiết kế:

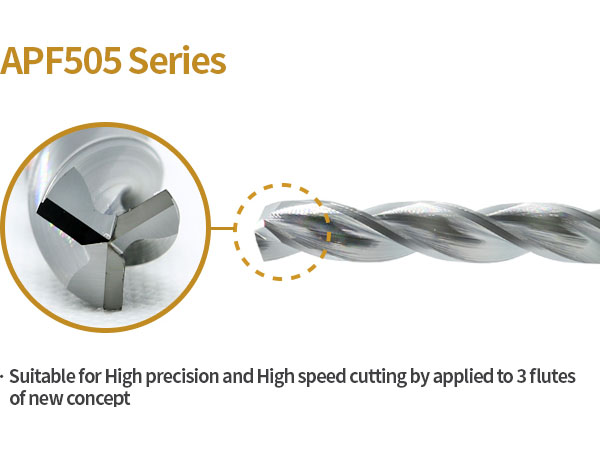

• 5D / Flat Drill: Đây là một mũi khoan phẳng, được thiết kế để khoan sâu gấp 5 lần đường kính (5D) của nó.
• Thiết kế thân dao: Mũi khoan có đường kính thân dao bằng với đường kính cắt, dễ dàng lựa chọn hơn.

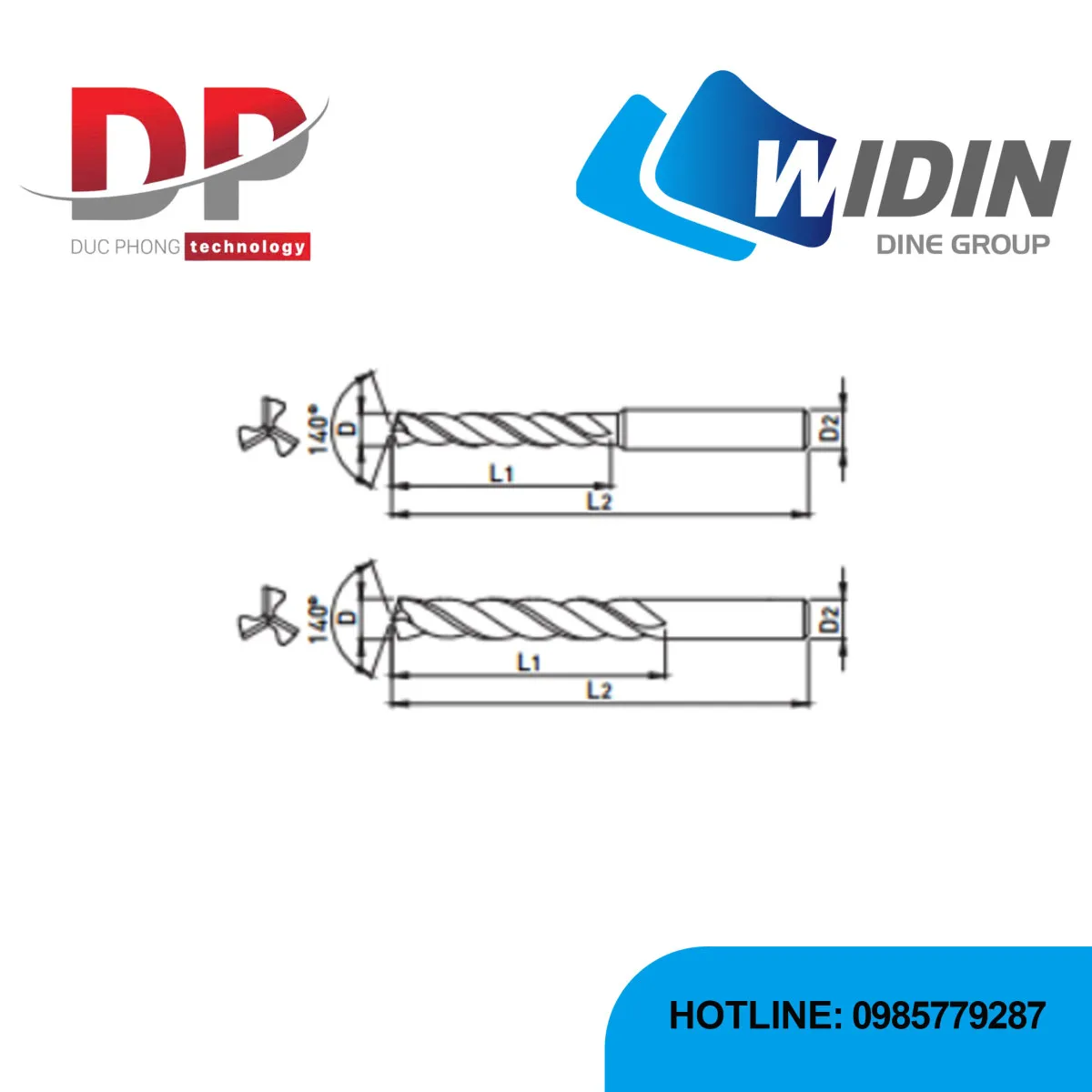

Thông số

EDP. No.	D			L1	L2	D2
	mm	fraction	inch
APF505 030	3	-	0.1181	20	60	3
APF505 03175	3.175	1/8"	0.1250	27/32	2-3/8	4
APF505 03263	3.263	#30	0.1285	27/32	2-3/8	4
APF505 035	3.5	-	0.1378	22	63	4
APF505 03572	3.571	9/64"	0.1406	15/16	2-1/2	4
APF505 03967	3.967	5/32"	0.1562	15/16	2-1/2	4
APF505 040	4	-	0.1575	24	65	4
APF505 045	4.5	-	0.1772	24	65	5
APF505 04762	4.762	3/16 “	0.1875	1-1/4	2-3/4	5
APF505 04800	4.800	#12	0.1890	1-1/4	2-3/4	5
APF505 04851	4.851	#11	0.1910	1-1/4	2-3/4	5
APF505 04914	4.914	#10	0.1935	1-1/4	2-3/4	5
APF505 050	5	-	0.1969	32	75	5
APF505 05054	5.054	#8	0.1990	1-5/16	3"	6
APF505 05105	5.105	#7	0.2010	1-5/16	3"	6
APF505 05158	5.158	13/64”	0.2031	1-5/16	3"	6
APF505 05181	5.181	#6	0.2040	1-3/8	3"	6
APF505 05219	5.219	#5	0.2055	1-3/8	3"	6
APF505 05308	5.308	#4	0.2090	1-3/8	3"	6
APF505 05410	5.410	#3	0.2130	1-3/8	3"	6
APF505 055	5.5	-	0.2165	35	75	6
APF505 05556	5.556	7/32 “	0.2188	1-3/8	3"	6
APF505 05613	5.613	#2	0.2210	1-3/8	3"	6
APF505 05791	5.791	#1	0.2280	1-3/8	3"	6
APF505 05953	5.953	15/64 “	0.2344	1-1/2	3-1/4	6
APF505 060	6	-	0.2362	38	82	6
APF505 06045	6.045	B	0.2380	1-5/8	3-1/4	7
APF505 06146	6.146	C	0.2420	1-5/8	3-1/4	7
APF505 06248	6.248	D	0.2460	1-5/8	3-1/4	7
APF505 06350	6.350	1/4 / E”	0.2500	1-5/8	3-1/4	7
APF505 065	6.5	-	0.2559	41	82	7
APF505 06527	6.527	F	0.2570	1-11/16	3-1/4	7
APF505 06629	6.629	G	0.2610	1-11/16	3-1/2	7
APF505 06746	6.746	17/64 “	0.2656	1-11/16	3-1/2	7
APF505 06756	6.756	H	0.2660	1-11/16	3-1/2	7
APF505 06908	6.908	I	0.2720	1-11/16	3-1/2	7
APF505 070	7	-	0.2756	43	88	7
APF505 07035	7.035	J	0.2770	1-11/16	3-1/2	8
APF505 07142	7.142	9/32 “	0.2812	1-3/4	3-1/2	8
APF505 07366	7.366	L	0.2900	1-3/4	3-1/2	8
APF505 075	7.5	-	0.2953	44	95	8
APF505 07541	7.541	19/64 “	0.2969	1-7/8	3-3/4	8
APF505 07670	7.670	N	0.3020	1-7/8	3-3/4	8
APF505 07937	7.937	5/16 “	0.3125	1-7/8	3-3/4	8
APF505 080	8	-	0.3150	48	95	8
APF505 08026	8.026	O	0.3160	1-7/8	3-3/4	9
APF505 08204	8.204	P	0.3230	2-3/32	3-3/4	9
APF505 08333	8.333	21/64 “	0.3281	2-3/32	4"	9
APF505 08432	8.432	Q	0.3320	2-3/32	4"	9
APF505 085	8.5	-	0.3346	53	100	9
APF505 08610	8.610	R	0.3390	2-3/32	4"	9
APF505 08732	8.732	11/32 “	0.3438	2-3/16	4"	9
APF505 08839	8.839	S	0.3480	2-3/16	4"	9
APF505 090	9	-	0.3543	55	100	9
APF505 09093	9.093	T	0.3580	2-9/32	4-1/4	10
APF505 09128	9.128	23/64 “	0.3594	2-9/32	4-1/4	10
APF505 09347	9.347	U	0.3680	2-9/32	4-1/4	10
APF505 095	9.5	-	0.3740	58	108	10
APF505 09525	9.525	3/8 “	0.3750	2-3/8	4-1/4	10
APF505 09575	9.575	V	0.3770	2-3/8	4-1/4	10
