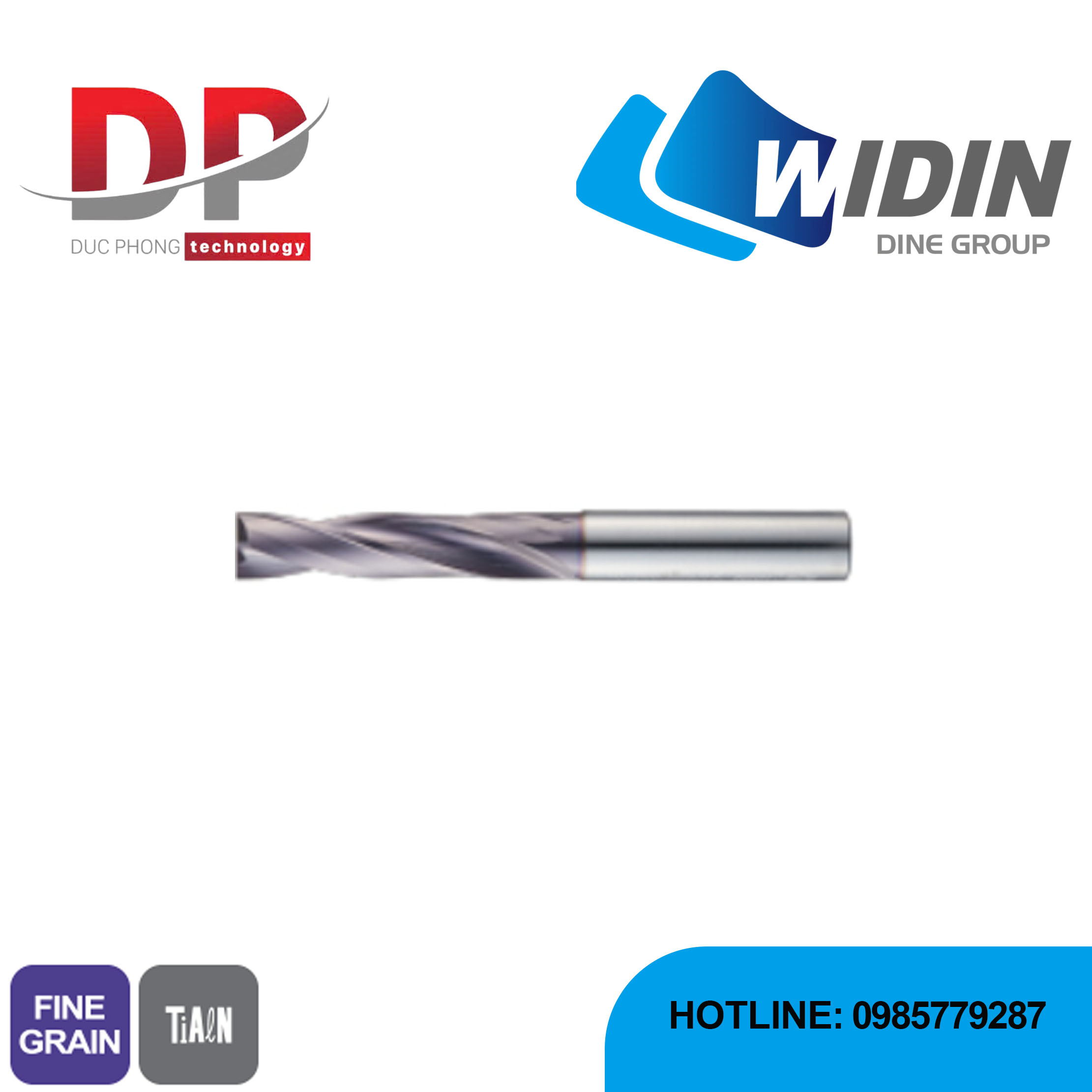

Mũi khoan phẳng Carbide series CTS - WIDIN

Mô tả sản phẩm mũi  khoan phẳng Carbide series CTS



Đây là một dòng mũi khoan phẳng Carbide được thiết kế cho các mục đích sử dụng đa năng. Mũi khoan phẳng Carbide series CTS được khuyến nghị sử dụng trên các vật liệu có độ cứng tương đối thấp, lên tới HRc35. Điểm mạnh nổi bật của dòng sản phẩm này là sự cân bằng giữa hiệu suất và chi phí, làm cho nó trở thành một lựa chọn kinh tế nhưng vẫn mang lại hiệu quả sản xuất cao.

Khả năng ứng dụng và tốc độ cắt đề xuất

Biểu đồ tốc độ cắt cho thấy tốc độ cắt được khuyến nghị cho các vật liệu khác nhau khi sử dụng mũi khoan này:

• Thép Carbon Steel: Tốc độ cắt cao nhất, khoảng 140 m/phút.
• Thép hợp kim : Tốc độ cắt thấp hơn một chút so với thép Carbon.
• Gray Cast: Tốc độ cắt cao nhất, đạt khoảng 170 m/phút.
• Iron/Ductile Iron: Tốc độ cắt ở mức trung bình.
• Thép không gỉ : Tốc độ cắt thấp nhất, khoảng 75 m/phút, do đặc tính cứng và dính của vật liệu này.

Tính năng nổi bật



Vật liệu và lớp phủ:

• Sản phẩm được làm từ vật liệu Carbide có độ dẻo dai cao, giúp gia công ổn định.
• Lớp phủ TiAlN được áp dụng để cải thiện khả năng chống mài mòn, kéo dài tuổi thọ của mũi khoan.

Hệ thống làm mát:

• Mũi khoan series CTS có hệ thống làm mát bên trong (Internal Coolant), giúp giảm nhiệt ma sát trong quá trình gia công. Điều này rất quan trọng để cải thiện hiệu suất cắt và tuổi thọ của dụng cụ.

Thiết kế:

• Đây là một mũi khoan phẳng , được sử dụng để tạo các lỗ có đáy bằng phẳng thay vì đáy nhọn.
• Mũi khoan được thiết kế để khoan với độ sâu gấp 3 lần đường kính (3D).

Đặc tính hiệu suất:

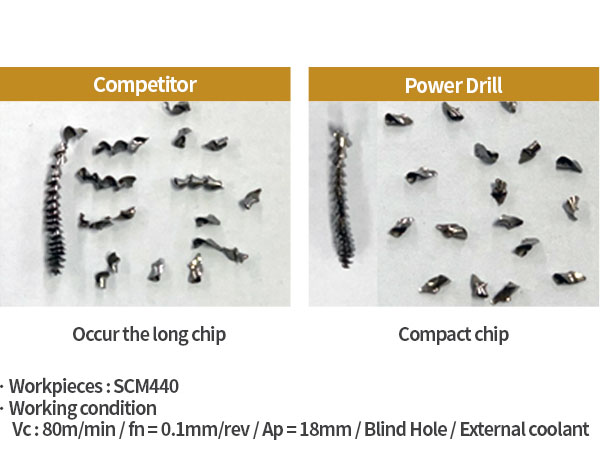

• Nhà sản xuất nhấn mạnh khả năng thoát phoi vượt trội, giúp quá trình gia công diễn ra trơn tru và hiệu quả.
• Sản phẩm này là một "dòng sản phẩm tiết kiệm", nhưng vẫn đảm bảo "hiệu quả sản xuất tuyệt vời".

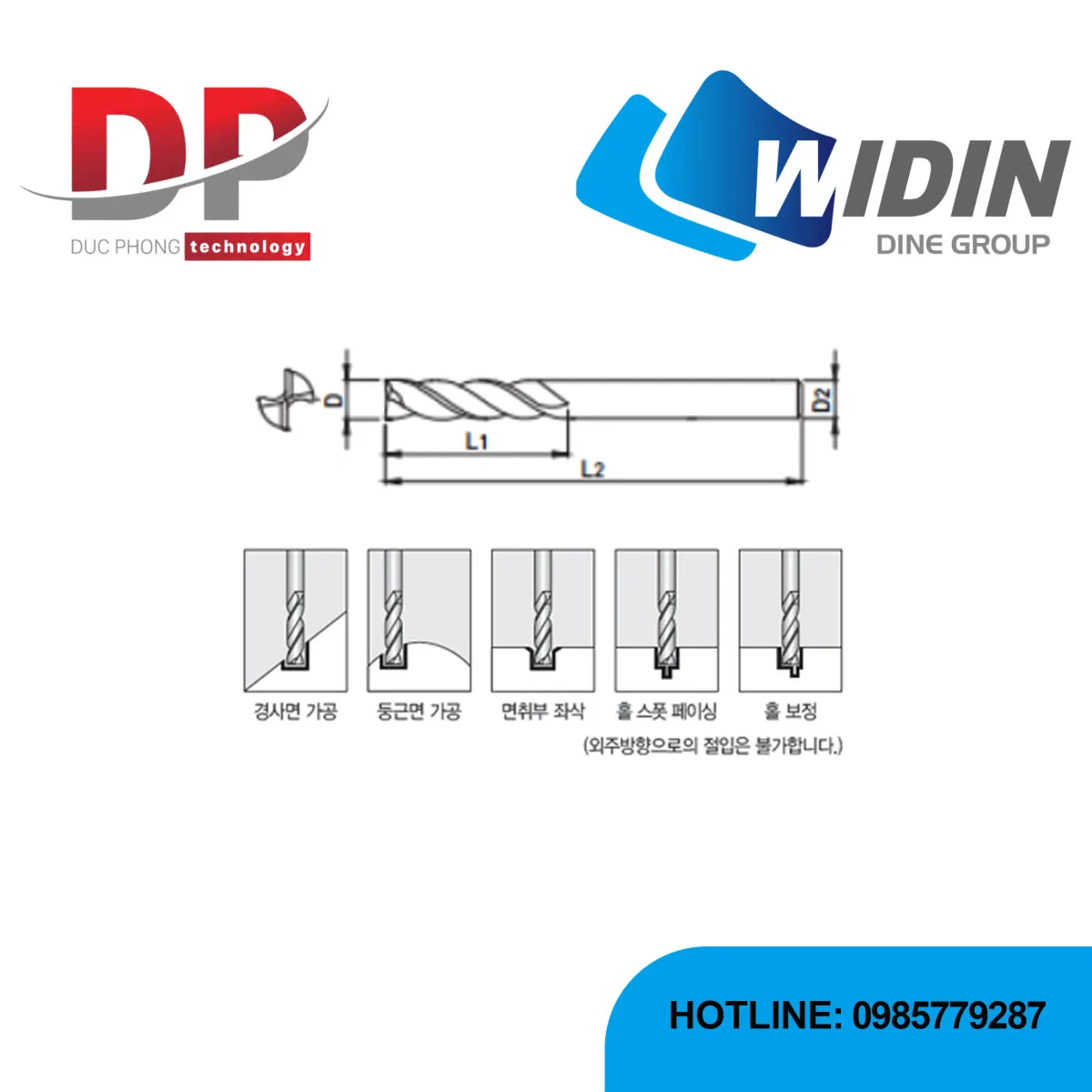

Thông số

EDP. No.	Dimension(mm)			SH.Dia.
	D	F.L	OAL
CTS030	3	18	60	4
CTS033	3.3	20	60	4
CTS035	3.5	22	60	4
CTS040	4	24	60	4
CTS042	4.2	26	62	5
CTS045	4.5	26	62	5
CTS050	5	26	62	5
CTS053	5.3	28	66	6
CTS055	5.5	28	66	6
CTS060	6	30	66	6
CTS065	6.5	34	74	7
CTS068	6.8	37	74	7
CTS070	7	37	74	7
CTS075	7.5	40	79	8
CTS080	8	40	79	8
CTS085	8.5	43	84	9
CTS088	8.8	43	84	9
CTS090	9	43	84	9
CTS095	9.5	47	89	10
CTS100CTS	10	47	89	10
CTS103	10.3	51	95	11
CTS105	10.5	51	95	11
CTS108	10.8	51	95	11
CTS110	11	51	95	11
CTS115	11.5	54	102	12
CTS120	12	54	102	12

Application

CARBON STEELS (S45C, S55C...) ~ HB225	ALLOY STEELS (SCM, SK...) HB225~325	PREHARDENED STEELS (NAK...) HRc30~50	HARDENED STEELS		Copper	GRAPHITE	Cast Iron FCD400. 500~	Aluminum	Stainless Steel
			~HRc55 SKD61	~HRc55 SKD11
○	◎	◎	○	○			◎		◎

Tolerance

Out Diameter Tolerance	1 and more 3 and less	More than 3 6 and less	More than 6 10 and less	More than 10 18 and less	More than 18 30 and less
Flute(h8)	0 -14	0 -18	0 -22	0 -27	0 -33
Shank(h6)	0 -6	0 -8	0 -9	0 -11	0 -13
