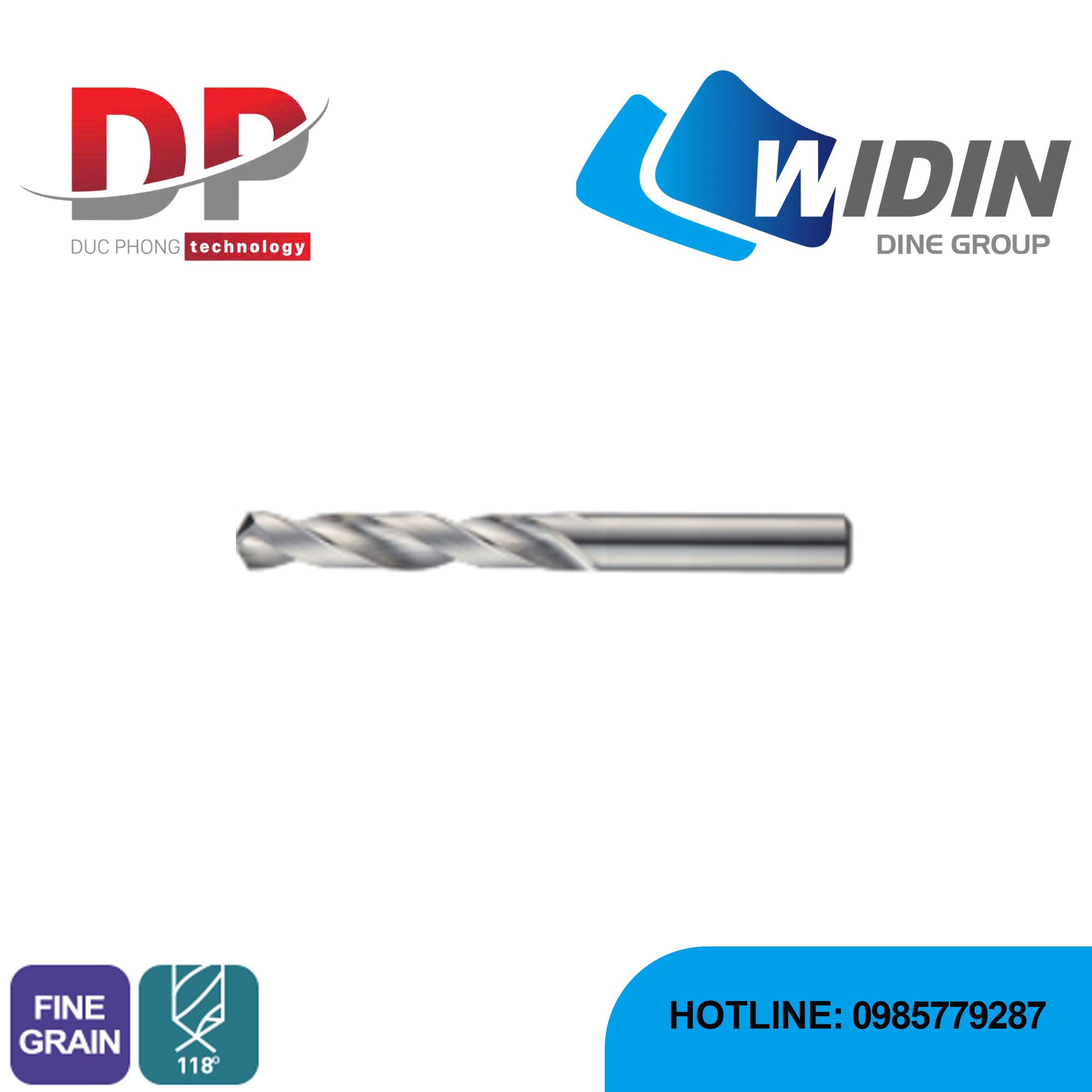

Mũi khoan phẳng Carbide series SSD - WIDIN

Mô tả sản phẩm mũi khoan phẳng Carbide series SSD



Mũi khoan phẳng Carbide series SSD - WIDIN được thiết kế đặc biệt để gia công kim loại màu như đồng, nhôm, thép hợp kim và các loại thép không chứa sắt.

Tốc độ cắt được đề xuất

Biểu đồ tốc độ cắt (Vc) cung cấp các giá trị khuyến nghị cho các loại vật liệu khác nhau:

• Nhựa: Tốc độ cắt cao nhất, khoảng 85 - 115 m/phút.
• Nhôm: Tốc độ cắt cao, khoảng 90 - 110 m/phút, vì đây là vật liệu chính mà dòng này nhắm đến.
• Đồng thau/Đồng: Tốc độ cắt trung bình, khoảng 65 - 95 m/phút.
• Tool steels và Thép hợp kim: Tốc độ cắt thấp hơn, khoảng 40 - 65 m/phút.

Tính năng nổi bật



Vật liệu và lớp phủ:

• Mũi khoan được làm từ vật liệu có độ dẻo dai cao, giúp tăng khả năng chống sứt mẻ.
• Mặc dù được làm từ Carbide, nhưng mũi khoan này không có lớp phủ chống thấm, làm cho nó trở thành một lựa chọn kinh tế.

Thiết kế:

• 4D: Mũi khoan được thiết kế để khoan sâu gấp 4 lần đường kính của nó.
• Kích thước tiêu chuẩn: Mũi khoan có kích thước tiêu chuẩn, với đường kính thân dao bằng với đường kính cắt, giúp người dùng dễ dàng lựa chọn.
• Đầu mũi khoan: Có hai hình dạng đầu mũi được thể hiện: một là mũi khoan xoắn thông thường với góc 118 độ, và một loại khác được gọi là "Facet Point" (có các mặt vát).

Hiệu suất:

• Sản phẩm được thiết kế để cải thiện độ nhám bề mặt so với các mũi khoan SSD khác.
• Khả năng thoát phoi được cải thiện, giúp quá trình gia công diễn ra trơn tru.

Thông số

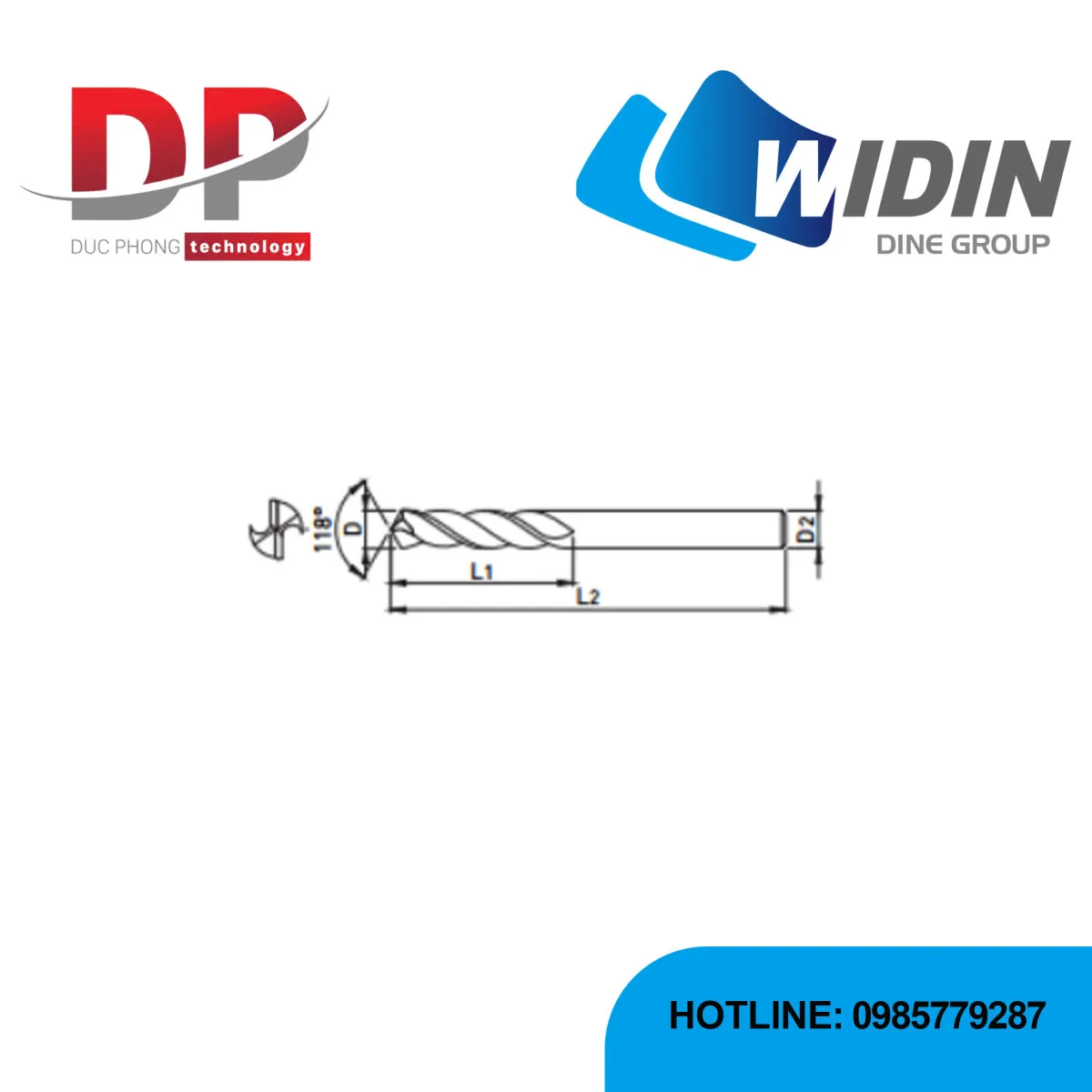

EDP. No.	D	L1	L2
SSD010	1.0	10	38
SSD011	1.1	10	38
SSD012	1.2	10	38
SSD013	1.3	10	38
SSD014	1.4	10	38
SSD015	1.5	13	38
SSD016	1.6	13	38
SSD017	1.7	13	38
SSD018	1.8	13	38
SSD019	1.9	13	38
SSD020	2.0	16	45
SSD021	2.1	16	45
SSD022	2.2	16	45
SSD023	2.3	16	45
SSD024	2.4	18	50
SSD025	2.5	20	50
SSD026	2.6	20	50
SSD027	2.7	22	50
SSD028	2.8	22	50
SSD029	2.9	22	50
SSD030	3.0	22	50
SSD031	3.1	25	50
SSD032	3.2	25	50
SSD033	3.3	25	50
SSD034	3.4	25	50
SSD035	3.5	25	50
SSD036	3.6	28	55
SSD037	3.7	28	55
SSD038	3.8	28	55
SSD039	3.9	28	55
SSD040	4.0	28	55
SSD041	4.1	30	60
SSD042	4.2	30	60
SSD043	4.3	30	60
SSD044	4.4	30	60
SSD045	4.5	30	60
SSD046	4.6	33	65
SSD047	4.7	33	65
SSD048	4.8	35	65
SSD049	4.9	35	65
SSD050	5.0	35	65
SSD051	5.1	35	65
SSD052	5.2	35	65
SSD053	5.3	35	65
SSD054	5.4	35	65
SSD055	5.5	35	65
SSD056	5.6	38	75
SSD057	5.7	38	75
SSD058	5.8	38	75
SSD059	5.9	38	75
SSD060	6.0	38	75
SSD061	6.1	38	75
SSD062	6.2	38	75
SSD063	6.3	38	75
SSD064	6.4	38	75
SSD065	6.5	38	75
SSD066	6.6	45	80
SSD067	6.7	45	80
SSD068	6.8	45	80
SSD069	6.9	45	80
SSD070	7.0	45	80
SSD071	7.1	45	80
SSD072	7.2	45	80
SSD073	7.3	45	80
SSD074	7.4	45	80
SSD075	7.5	45	80
SSD076	7.6	50	85
SSD077	7.7	50	85
SSD078	7.8	50	85
SSD079	7.9	50	85
SSD080	8.0	50	85
SSD081	8.1	50	85
SSD082	8.2	50	85
SSD083	8.3	50	85
SSD084	8.4	50	85
SSD085	8.5	50	85
SSD086	8.6	50	95
SSD087	8.7	50	95
SSD088	8.8	50	95
SSD089	8.9	50	95
SSD090	9.0	50	95
SSD091	9.1	50	95
SSD092	9.2	50	95
SSD093	9.3	50	95
SSD094	9.4	50	95
SSD095	9.5	50	95
SSD096	9.6	50	95
SSD097	9.7	50	95
SSD098	9.8	50	95
SSD099	9.9	55	100
SSD100	10.0	55	100
SSD101	10.1	55	115
SSD102	10.2	55	115
SSD103	10.3	55	115
SSD104	10.4	55	115
SSD105	10.5	55	115
SSD106	10.6	60	115
SSD107	10.7	60	115
SSD108	10.8	60	115
SSD109	10.9	60	115
SSD110	11.0	60	115
SSD111	11.1	65	120
SSD112	11.2	65	120
SSD113	11.3	65	120
SSD115	11.5	65	120
SSD118	11.8	65	120
SSD119	11.9	65	120
SSD120	12.0	65	120
SSD124	12.4	70	125
SSD125	12.5	70	125
SSD130	13.0	75	130

Application

CARBON STEELS (S45C, S55C...) ~ HB225	ALLOY STEELS (SCM, SK...) HB225~325	PREHARDENED STEELS (NAK...) HRc30~50	HARDENED STEELS		Copper	GRAPHITE	Cast Iron FCD400. 500~	Aluminum	Stainless Steel
			~HRc55 SKD61	~HRc55 SKD11
					○			◎

Tolerance

Out Diameter Tolerance	1and more 3and less	More than 3 6 and less	More than 6 10 and less	More than 10 18 and less
Flute(h8)	0 -14	0 -18	0 -22	0 -27
Shank(h7)	0 -10	0 -12	0 -15	0 -18
