Mũi khoan phẳng Carbide series SSDL - WIDIN

Mô tả sản phẩm mũi khoan phẳng Carbide series SSDL



Mũi khoan phẳng Carbide series SSDL - WIDIN được thiết kế đặc biệt cho các ứng dụng gia công kim loại màu như nhôm, đồng, và hợp kim của chúng. Mũi khoan này nổi bật nhờ mức giá hợp lý và khả năng bao phủ rộng, đáp ứng nhiều nhu cầu gia công khác nhau.

Tốc độ cắt được đề xuất

Biểu đồ tốc độ cắt (Vc) cung cấp các giá trị khuyến nghị cho các loại vật liệu khác nhau:

• Nhựa: Tốc độ cắt cao nhất, khoảng 85 - 115 m/phút.
• Nhôm: Tốc độ cắt cao, khoảng 90 - 110 m/phút, vì đây là vật liệu chính mà dòng này nhắm đến.
• Đồng thau/Đồng: Tốc độ cắt trung bình, khoảng 65 - 95 m/phút.
• Tool steels và Thép hợp kim: Tốc độ cắt thấp hơn, khoảng 40 - 65 m/phút.

Tính năng nổi bật



Vật liệu và lớp phủ:

• Mũi khoan được làm từ vật liệu có độ dẻo dai cao, giúp tăng khả năng chống sứt mẻ.
• Lớp phủ TiN, DLC để cải thiện độ cứng và khả năng thoát phoi.

Thiết kế:

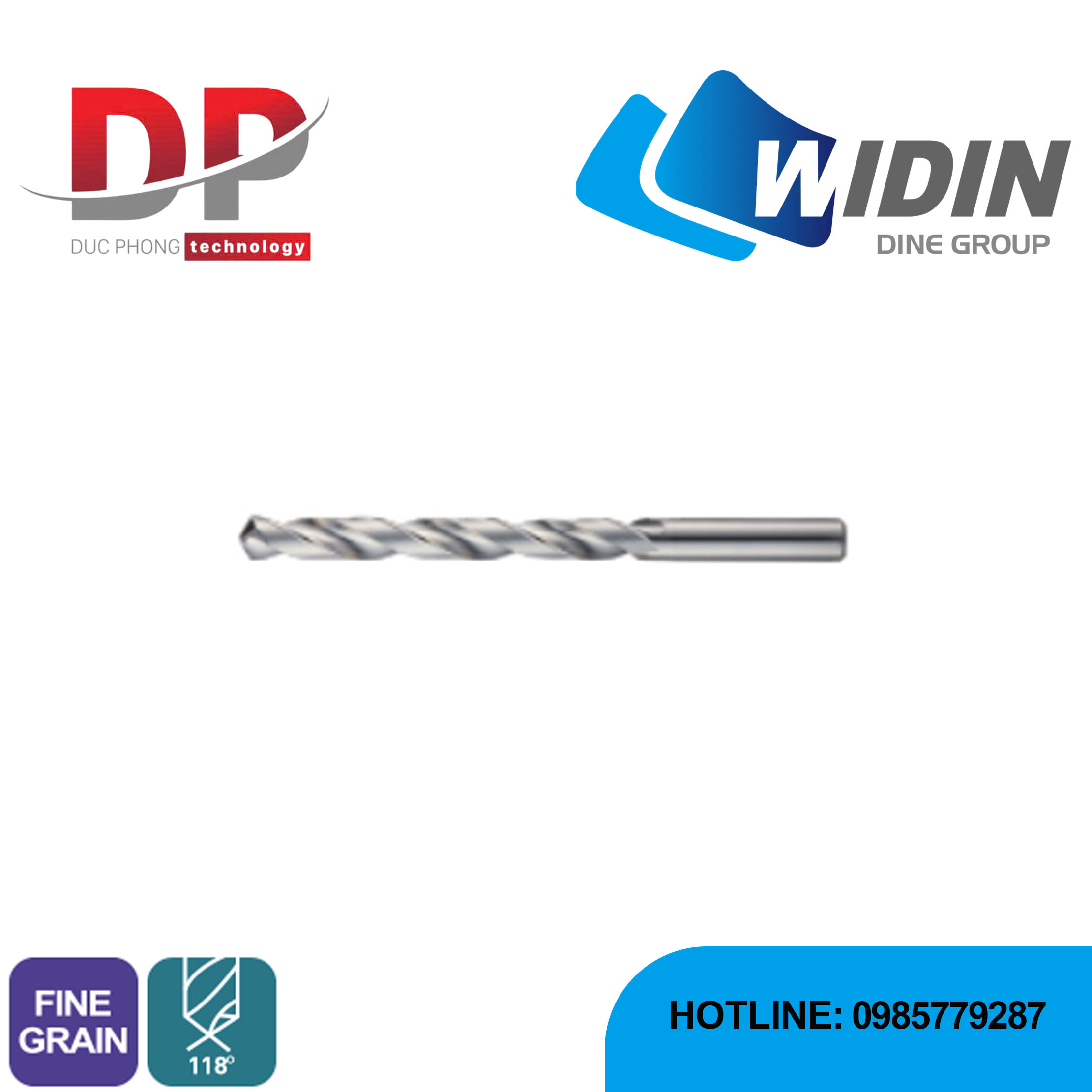

• SOLID SPIRAL DRILL - LONG: Đây là một mũi khoan xoắn đặc có chiều dài lớn.
• Đường kính thân: Mũi khoan có đường kính thân bằng với đường kính cắt, giúp người dùng dễ dàng lựa chọn.

Hiệu suất:

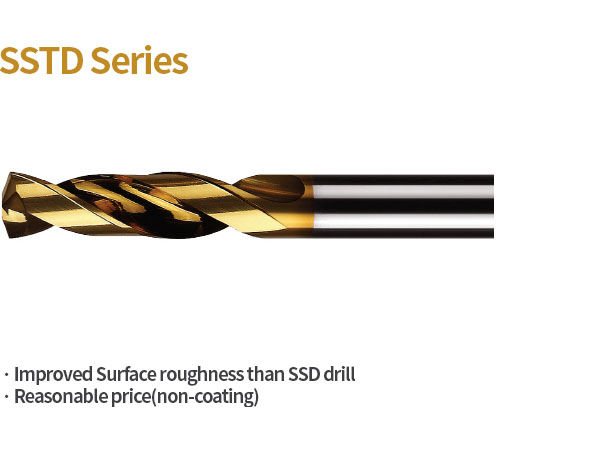

• Độ nhám bề mặt được cải thiện : So với các mũi khoan SSD khác, dòng này giúp tạo ra bề mặt lỗ khoan mịn hơn.
• Khả năng thoát phoi : Thông tin cho thấy mũi khoan được thiết kế để có khả năng thoát phoi tuyệt vời, đặc biệt quan trọng khi gia công các vật liệu mềm và dính như nhôm.
• So sánh phoi: Hình ảnh về dòng NDP (có chung một số đặc tính với các dòng mũi khoan khác của WIDIN) cho thấy sản phẩm tạo ra phoi ngắn, gọn thay vì phoi dài và rối , giúp quá trình gia công an toàn và hiệu quả hơn.

Thông số

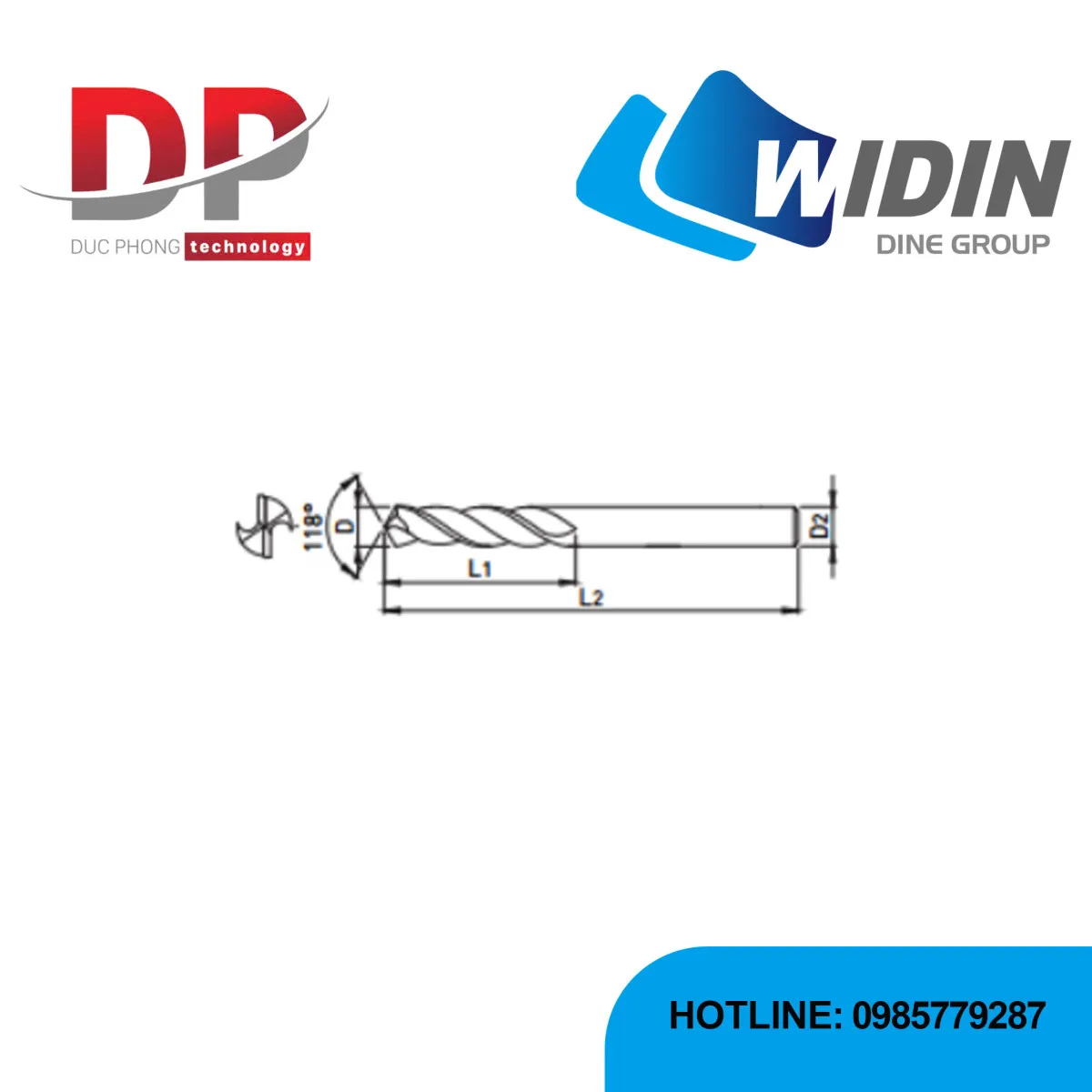

EDP. No.	D	L1	L2
SSDL030	3.0	42	73
SSDL031	3.1	42	73
SSDL032	3.2	42	73
SSDL033	3.3	42	73
SSDL034	3.4	42	73
SSDL035	3.5	42	73
SSDL036	3.6	45	80
SSDL037	3.7	45	80
SSDL038	3.8	48	80
SSDL039	3.9	50	80
SSDL040	4.0	54	85
SSDL041	4.1	54	85
SSDL042	4.2	54	85
SSDL043	4.3	54	85
SSDL044	4.4	54	85
SSDL045	4.5	54	85
SSDL046	4.6	59	90
SSDL047	4.7	59	90
SSDL048	4.8	59	90
SSDL049	4.9	59	90
SSDL050	5.0	59	90
SSDL051	5.1	63	95
SSDL052	5.2	63	95
SSDL053	5.3	63	95
SSDL054	5.4	63	95
SSDL055	5.5	63	95
SSDL056	5.6	66	100
SSDL057	5.7	66	100
SSDL058	5.8	66	100
SSDL059	5.9	66	100
SSDL060	6.0	66	100
SSDL061	6.1	70	105
SSDL062	6.2	70	105
SSDL063	6.3	70	105
SSDL064	6.4	70	105
SSDL065	6.5	70	105
SSDL066	6.6	73	105
SSDL067	6.7	73	105
SSDL068	6.8	73	105
SSDL069	6.9	73	105
SSDL070	7.0	73	105
SSDL071	7.1	76	110
SSDL072	7.2	76	110
SSDL073	7.3	76	110
SSDL074	7.4	76	110
SSDL075	7.5	76	110
SSDL076	7.6	80	115
SSDL077	7.7	80	115
SSDL078	7.8	80	115
SSDL079	7.9	80	115
SSDL080	8.0	80	115
SSDL081	8.1	85	125
SSDL082	8.2	85	125
SSDL083	8.3	85	125
SSDL084	8.4	85	125
SSDL085	8.5	85	125
SSDL086	8.6	85	125
SSDL087	8.7	85	125
SSDL088	8.8	85	125
SSDL089	8.9	85	125
SSDL090	9.0	85	125
SSDL091	9.1	88	130
SSDL092	9.2	88	130
SSDL093	9.3	88	130
SSDL094	9.4	88	130
SSDL095	9.5	88	130
SSDL096	9.6	90	130
SSDL097	9.7	90	130
SSDL098	9.8	90	130
SSDL099	9.9	90	130
SSDL100	10.0	90	130

Application

CARBON STEELS (S45C, S55C...) ~ HB225	ALLOY STEELS (SCM, SK...) HB225~325	PREHARDENED STEELS (NAK...) HRc30~50	HARDENED STEELS		Copper	GRAPHITE	Cast Iron FCD400. 500~	Aluminum	Stainless Steel
			~HRc55 SKD61	~HRc55 SKD11
					○			◎

Tolerance

Out Diameter Tolerance	1and more 3and less	More than 3 6 and less	More than 6 10 and less	More than 10 18 and less
Flute(h8)	0 -14	0 -18	0 -22	0 -27
Shank(h7)	0 -10	0 -12	0 -15	0 -18
