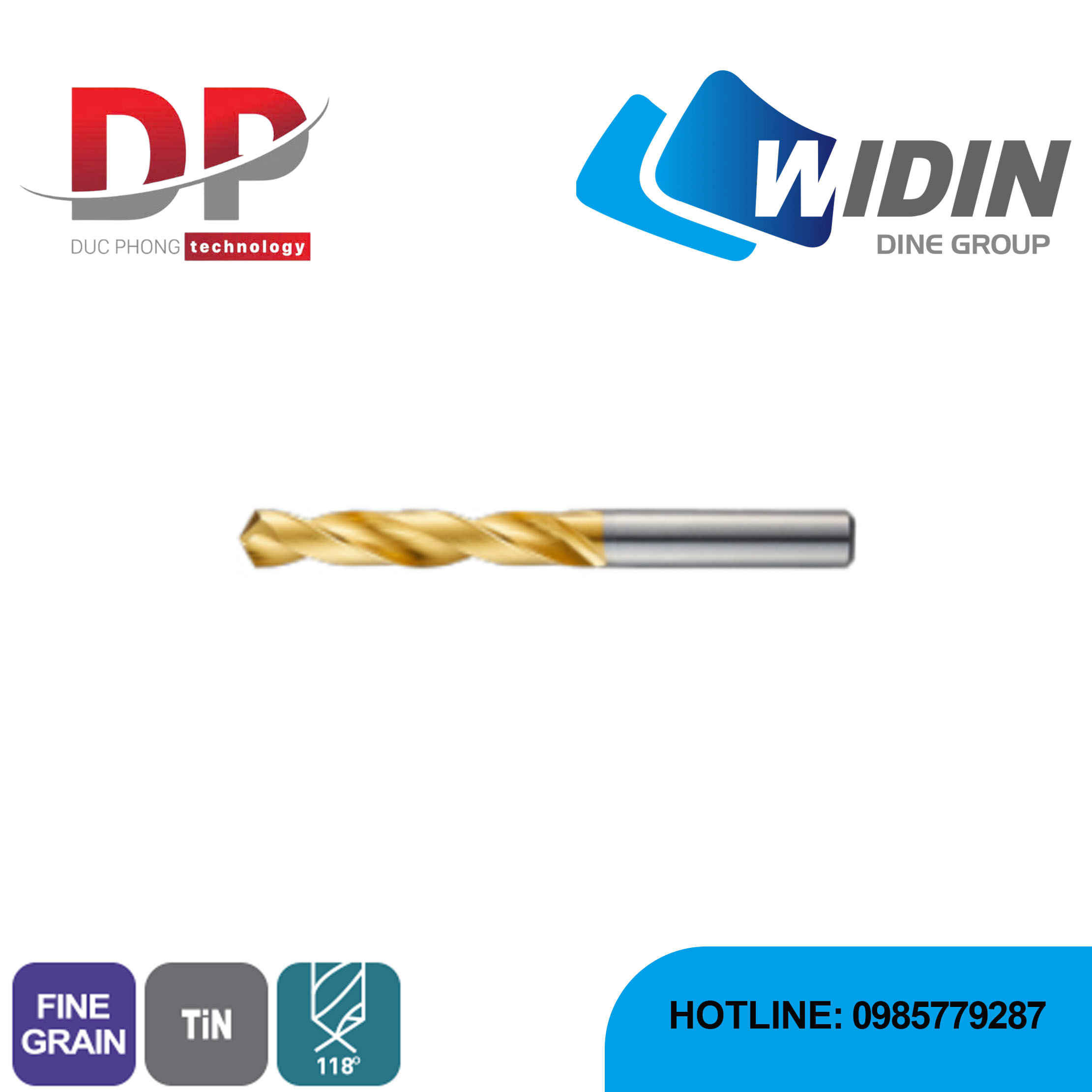

Mũi khoan phẳng Carbide series SSTD - WIDIN

Mô tả sản phẩm mũi khoan phẳng Carbide series SSTD



Mũi khoan phẳng Carbide series SSTD - WIDIN được thiết kế cho các ứng dụng gia công kim loại màu đặc biệt là nhôm. Mũi khoan này này tập trung vào việc cân bằng giữa hiệu suất và chi phí, mang lại giải pháp gia công chất lượng cao với mức giá hợp lý.

Tốc độ cắt được đề xuất

Biểu đồ tốc độ cắt (Vc) cung cấp các giá trị khuyến nghị cho các loại vật liệu khác nhau:

• Gang than chì: Tốc độ cắt cao nhất, khoảng 170 m/phút.
• Thép Carbon: Tốc độ cao, khoảng 140 m/phút.
• Nhựa: Tốc độ cắt cao, khoảng 85 - 115 m/phút.
• Nhôm: Tốc độ cắt cao, khoảng 90 - 110 m/phút, là vật liệu chính mà dòng này hướng đến.
• Thép hợp kim: Tốc độ cắt ở mức trung bình.
• Đồng thau/Đồng: Tốc độ cắt trung bình, khoảng 65 - 95 m/phút.
• Thép không gỉ: Tốc độ cắt thấp nhất, khoảng 75 m/phút, do đặc tính khó gia công.

Tính năng nổi bật



Vật liệu và lớp phủ:

• Mũi khoan được làm từ vật liệu có độ dẻo dai cao, giúp chống sứt mẻ hiệu quả.
• Mũi khoan này có lớp phủ TiN, giúp tăng độ cứng của rãnh xoắn, cải thiện khả năng chống mài mòn và kéo dài tuổi thọ dụng cụ.

Thiết kế:

• 4D: Mũi khoan được thiết kế để khoan sâu gấp 4 lần đường kính của nó.
• Kích thước tiêu chuẩn: Mũi khoan có đường kính thân bằng với đường kính cắt, giúp việc lựa chọn dễ dàng hơn.
• SOLID SPIRAL DRILL: Đây là một mũi khoan xoắn đặc, phù hợp cho nhiều ứng dụng gia công khác nhau.

Hiệu suất:

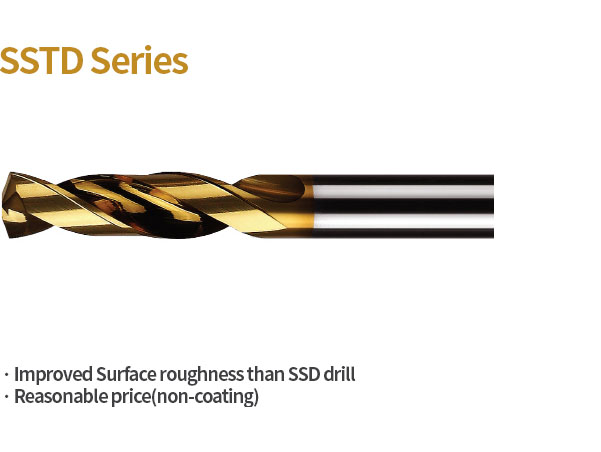

• Độ nhám bề mặt được cải thiện: Mũi khoan này giúp tạo ra bề mặt lỗ khoan mịn hơn so với các mũi khoan SSD khác.
• Gia công tốc độ cao: Sản phẩm được tối ưu hóa cho gia công tốc độ cao, giúp tăng năng suất.
• Thoát phoi vượt trội: Lớp phủ TiN và vật liệu cứng giúp cải thiện khả năng thoát phoi, đặc biệt quan trọng khi gia công nhôm và các vật liệu mềm khác.

Thông số

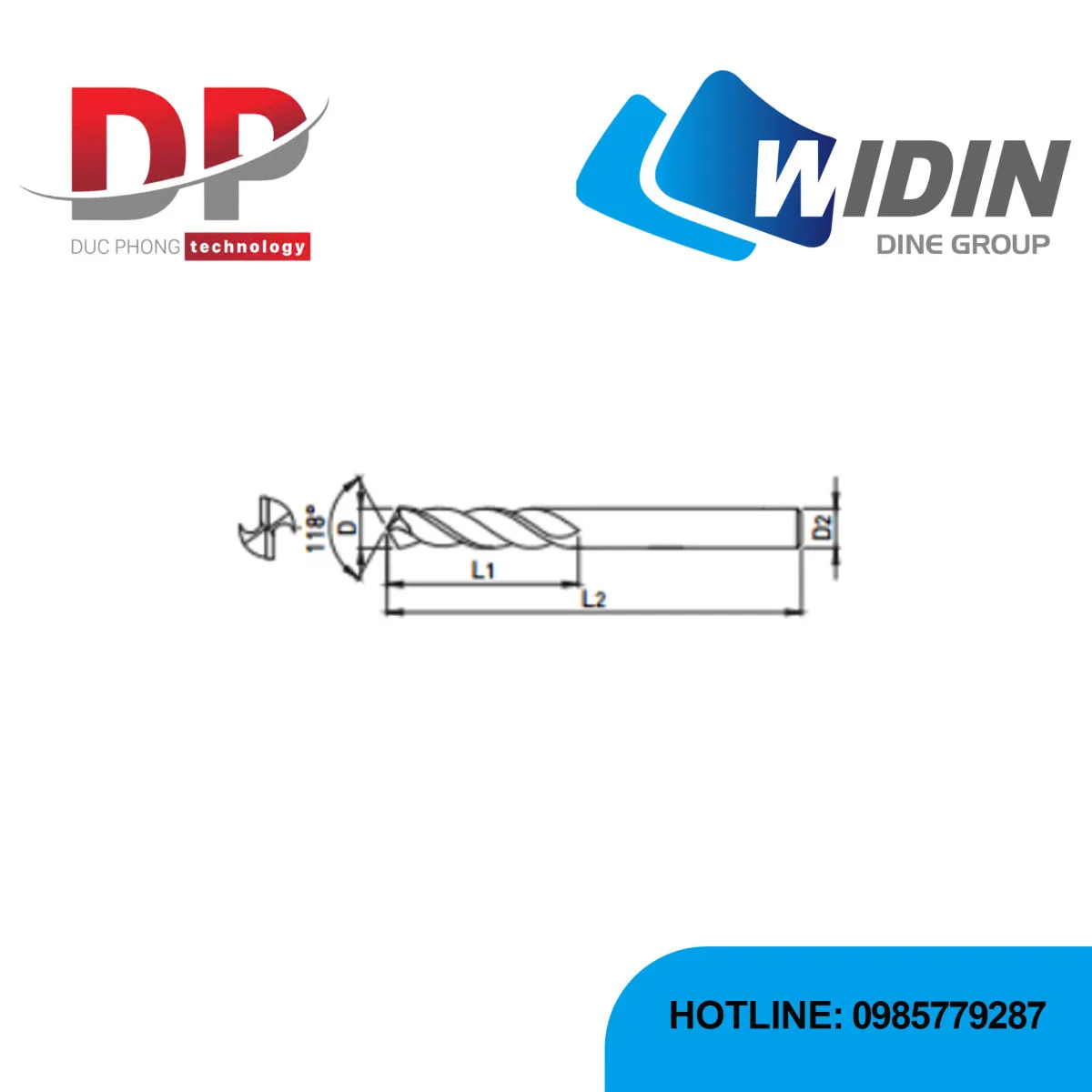

EDP. No.	D	L1	L2	D2
SSTD005	0.5	6	22	0.5
SSTD0055	0.55	7	24	0.55
SSTD006	0.6	7	24	0.6
SSTD0065	0.65	8	26	0.62
SSTD007	0.7	9	28	0.7
SSTD0075	0.75	9	28	0.75
SSTD008	0.8	10	30	0.8
SSTD0085	0.85	10	30	0.85
SSTD009	0.9	11	32	0.9
SSTD0095	0.95	11	32	0.95
SSTD010	1.0	10	38	1.0
SSTD011	1.1	10	38	1.1
SSTD012	1.2	10	38	1.2
SSTD013	1.3	10	38	1.3
SSTD014	1.4	10	38	1.4
SSTD015	1.5	13	38	1.5
SSTD016	1.6	13	38	1.6
SSTD017	1.7	13	38	1.7
SSTD018	1.8	13	38	1.8
SSTD019	1.9	13	38	1.9
SSTD020	2.0	16	45	2.0
SSTD021	2.1	16	45	2.1
SSTD022	2.2	16	45	2.2
SSTD023	2.3	16	45	2.3
SSTD024	2.4	18	50	2.4
SSTD025	2.5	20	50	2.5
SSTD026	2.6	20	50	2.6
SSTD027	2.7	22	50	2.7
SSTD028	2.8	22	50	2.8
SSTD029	2.9	22	50	2.9
SSTD030	3.0	22	50	3.0
SSTD031	3.1	25	50	3.1
SSTD032	3.2	25	50	3.2
SSTD033	3.3	25	50	3.3
SSTD034	3.4	25	50	3.4
SSTD035	3.5	25	50	3.5
SSTD036	3.6	28	55	3.6
SSTD037	3.7	28	55	3.7
SSTD038	3.8	28	55	3.8
SSTD039	3.9	28	55	3.9
SSTD040	4.0	28	55	4.0
SSTD041	4.1	30	60	4.1
SSTD042	4.2	30	60	4.2
SSTD043	4.3	30	60	4.3
SSTD044	4.4	30	60	4.4
SSTD045	4.5	30	60	4.5
SSTD046	4.6	33	65	4.6
SSTD047	4.7	33	65	4.7
SSTD048	4.8	35	65	4.8
SSTD049	4.9	35	65	4.9
SSTD050	5.0	35	65	5.0
SSTD051	5.1	35	65	5.1
SSTD052	5.2	35	65	5.2
SSTD053	5.3	35	65	5.3
SSTD054	5.4	35	65	5.4
SSTD055	5.5	35	65	5.5
SSTD056	5.6	38	65	5.6
SSTD057	5.7	38	65	5.7
SSTD058	5.8	38	65	5.8
SSTD059	5.9	38	65	5.9
SSTD060	6.0	38	75	6.0
SSTD061	6.1	38	75	6.1
SSTD062	6.2	38	75	6.2
SSTD063	6.3	38	75	6.3
SSTD064	6.4	38	75	6.4
SSTD066	6.6	45	80	6.6
SSTD067	6.7	45	80	6.7
SSTD068	6.8	45	80	6.8
SSTD069	6.9	45	80	6.9
SSTD070	7.0	45	80	7.0
SSTD071	7.1	45	80	7.1
SSTD072	7.2	45	80	7.2
SSTD073	7.3	45	80	7.3
SSTD074	7.4	45	80	7.4
SSTD075	7.5	45	80	7.5
SSTD076	7.6	50	85	7.6
SSTD077	7.7	50	85	7.7
SSTD078	7.8	50	85	7.8
SSTD079	7.9	50	85	7.9
SSTD080	8.0	50	85	8.0
SSTD081	8.1	50	85	8.1
SSTD082	8.2	50	85	8.2
SSTD083	8.3	50	85	8.3
SSTD084	8.4	50	85	8.4
SSTD085	8.5	50	85	8.5
SSTD086	8.6	50	95	8.6
SSTD087	8.7	50	95	8.7
SSTD088	8.8	50	95	8.8
SSTD089	8.9	50	95	8.9
SSTD090	9.0	50	95	9.0
SSTD091	9.1	50	95	9.1
SSTD092	9.2	50	95	9.2
SSTD093	9.3	50	95	9.3
SSTD094	9.4	50	95	9.4
SSTD095	9.5	50	95	9.5
SSTD096	9.6	50	95	9.6
SSTD097	9.7	50	95	9.7
SSTD098	9.8	50	95	9.8
SSTD099	9.9	55	100	9.9
SSTD100	10.0	55	100	10.0
SSTD101	10.1	55	115	10.1
SSTD102	10.2	55	115	10.2
SSTD103	10.3	55	115	10.3
SSTD104	10.4	55	115	10.4
SSTD105	10.5	55	115	10.5
SSTD106	10.6	60	115	10.6
SSTD107	10.7	60	115	10.7
SSTD108	10.8	60	115	10.8
SSTD109	10.9	60	115	10.9
SSTD110	11.0	60	115	11.0
SSTD111	11.1	65	120	11.1
SSTD112	11.2	65	120	11.2
SSTD113	11.3	65	120	11.5
SSTD115	11.5	65	120	11.5
SSTD118	11.8	65	120	11.8
SSTD119	11.9	65	120	11.9
SSTD120	12.0	65	120	12.0
SSTD124	12.4	70	125	12.4
SSTD125	12.5	70	125	12.5
SSTD130	13.0	75	130	13.0

Application

CARBON STEELS (S45C, S55C...) ~ HB225	ALLOY STEELS (SCM, SK...) HB225~325	PREHARDENED STEELS (NAK...) HRc30~50	HARDENED STEELS		Copper	GRAPHITE	Cast Iron FCD400. 500~	Aluminum	Stainless Steel
			~HRc55 SKD61	~HRc55 SKD11
○					○		○	◎	○

Tolerance

Out Diameter Tolerance	1and more 3and less	More than 3 6 and less	More than 6 10 and less	More than 10 18 and less
Flute(h8)	0 -14	0 -18	0 -22	0 -27
Shank(h7)	0 -10	0 -12	0 -15	0 -18
