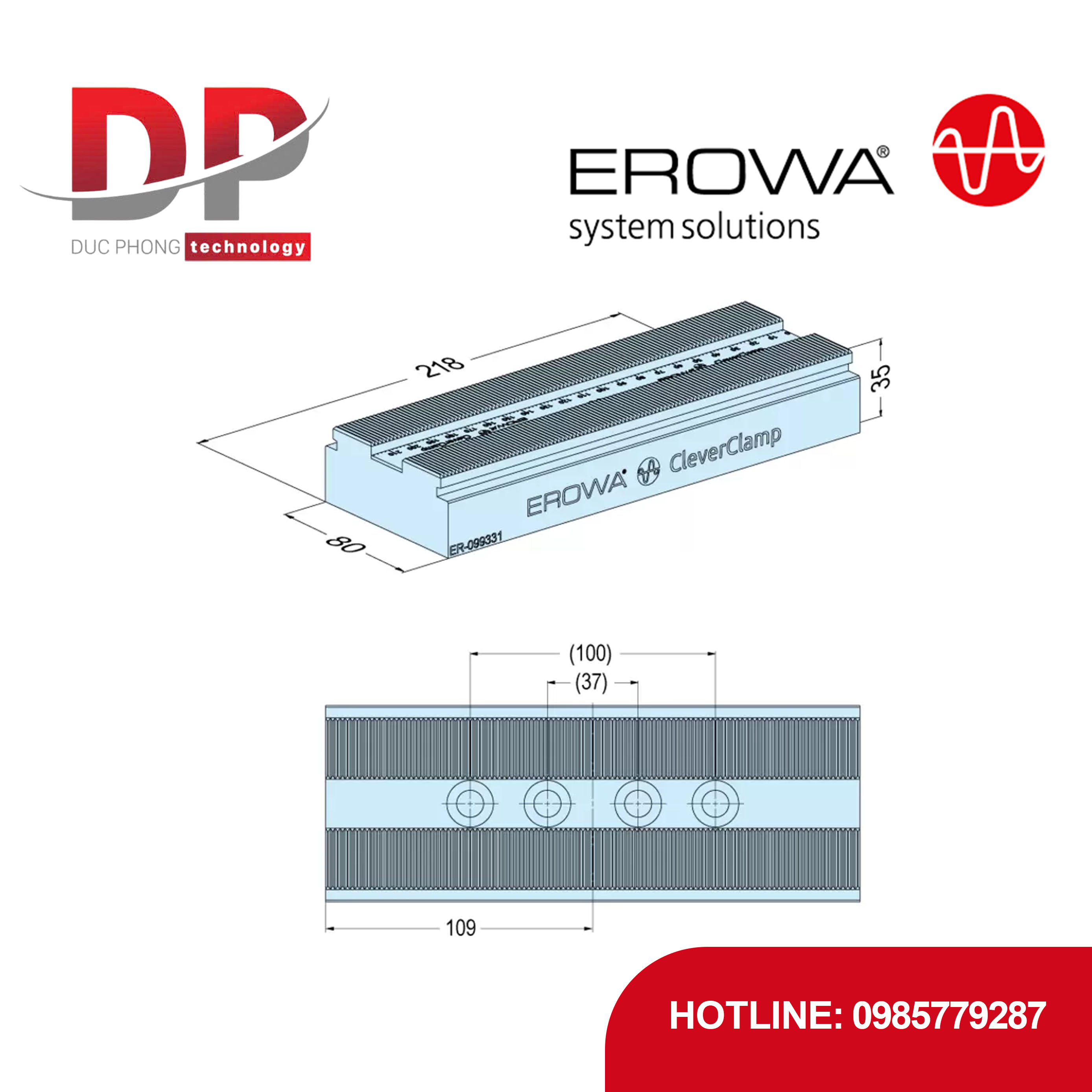

Thanh ray EROWA ER-099331 218 H35, CleverClamp, thép tôi cứng

Thông tin sản phẩm:

• Thiết kế: Là thanh ray được làm từ thép, đã được tôi cứng (Steel, hardened).

• Cấu hình: Là thanh mang chi tiết kẹp (Clamping element carrier) có chiều dài 218 mm, chiều cao 35 mm, với lưới định vị 2 mm (2mm positioning grid) (CleverClamp).

• Ứng dụng: Đóng vai trò là đế gá (Basis) để kẹp phôi gia công (workpieces) bằng cách sử dụng các chi tiết kẹp và chi tiết chặn khác nhau của hệ thống CleverClamp.

• Lắp đặt: Có thể lắp lên tấm đế lưới R50 (grid plates R50), pallet, tombstones (đế gá hình tháp) và bàn máy (machine tables).

• Lưu ý lắp đặt: Cần sử dụng 4 bu lông đầu ổ cắm M10 x 35 (4x M10 x 35 socket head bolts). Có thể lắp trực tiếp lên pallet P ø 148 Inox (ER-041912).

• Lợi ích: Cung cấp giải pháp gá kẹp linh hoạt và có độ chính xác cao trong một kích thước nhỏ gọn. Giúp thiết lập nhanh chóng và dễ dàng thay đổi cấu hình gá kẹp, tối ưu hóa quá trình gia công và đảm bảo độ cứng ổn định cần thiết cho hiệu suất cao.

• Đa ứng dụng: Phù hợp cho vận hành thủ công (Manual operation) và cả quy trình gia công EDM chìm (For EDM sinking) và gia công cắt gọt (For chip-removing processes).

Thông số kỹ thuật:

• Mã sản phẩm: ER-099331

• Tên hệ thống: Rail 218 H35 (Thanh ray 218 H35).

• Vật liệu: Thép tôi cứng.

• Kích thước: Dài 218 mm, Cao 35 mm.

• Lưới định vị: 2 mm.

• Tương thích: Tấm đế lưới R50, pallet, tombstones, bàn máy.
