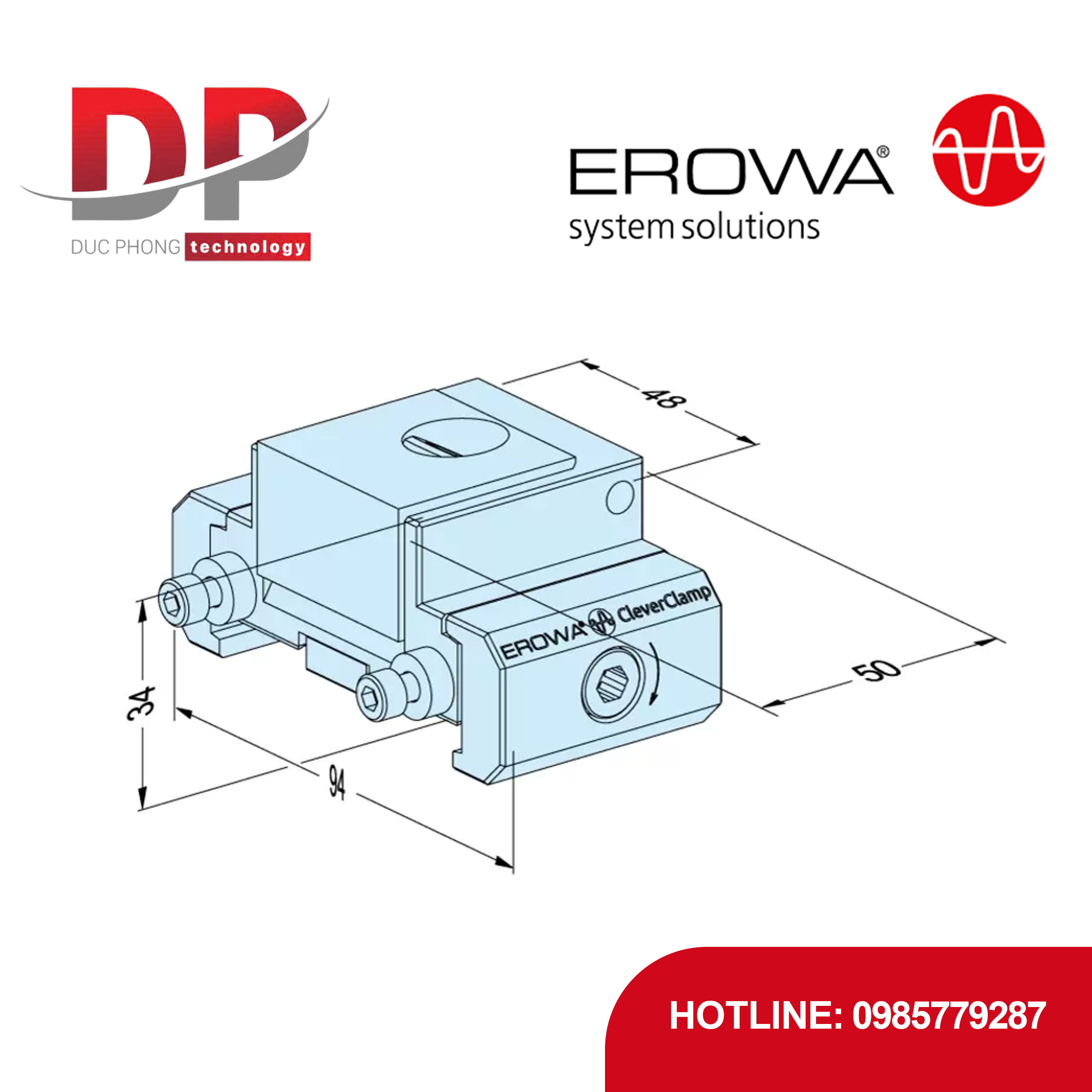

Thanh trượt kéo xuống EROWA ER-099292 Multi-Flat, CleverClamp, thép tôi cứng, bề mặt phẳng, lực kẹp 28kN

Thông tin sản phẩm:

• Thiết kế: Là chi tiết được làm từ thép, đã được tôi cứng (Steel, hardened).

• Cấu hình: Chiều rộng 48 mm, chiều cao 34 mm.

• Bề mặt: Các mặt kẹp và mặt chặn đều nhẵn (smooth).

• Ứng dụng: Là chi tiết kéo xuống (Pull-down element) dùng cho các công việc kẹp yêu cầu lực kẹp cao (high clamping forces).

• Đặc điểm: Bề mặt nhẵn, lý tưởng cho gia công hai mặt (two-side machining) và kẹp các phôi có bề mặt đã được gia công (machined surfaces).

• Lắp đặt: Lắp trên thanh ray CleverClamp (CleverClamp rail).

• Quan trọng: Phù hợp cho gá kẹp đơn (single) hoặc nhiều chi tiết (multiple fixtures).

• Lợi ích: Cung cấp lực kẹp mạnh mẽ và ổn định, đồng thời bảo vệ bề mặt phôi đã được gia công nhờ các mặt kẹp phẳng. Cấu trúc kéo xuống đảm bảo phôi được ép sát vào đồ gá, mang lại độ cứng ổn định và hiệu suất cao tối đa.

• Đa ứng dụng: Phù hợp cho cả quy trình gia công EDM chìm (For EDM sinking) và gia công cắt gọt (For chip-removing processes).

Thông số kỹ thuật:

• Mã sản phẩm: ER-099292

• Tên hệ thống: Pull Down Slide Multi Flat (Thanh trượt kéo xuống Multi-Flat).

• Vật liệu: Thép tôi cứng.

• Kích thước: Rộng 48 mm, Cao 34 mm.

• Lực kẹp: Lên đến 28kN tối đa (với mô-men xoắn 40Nm tối đa).

• Hành trình kẹp: Lên đến 4.1 mm.

• Chức năng: Kéo xuống và kẹp.
