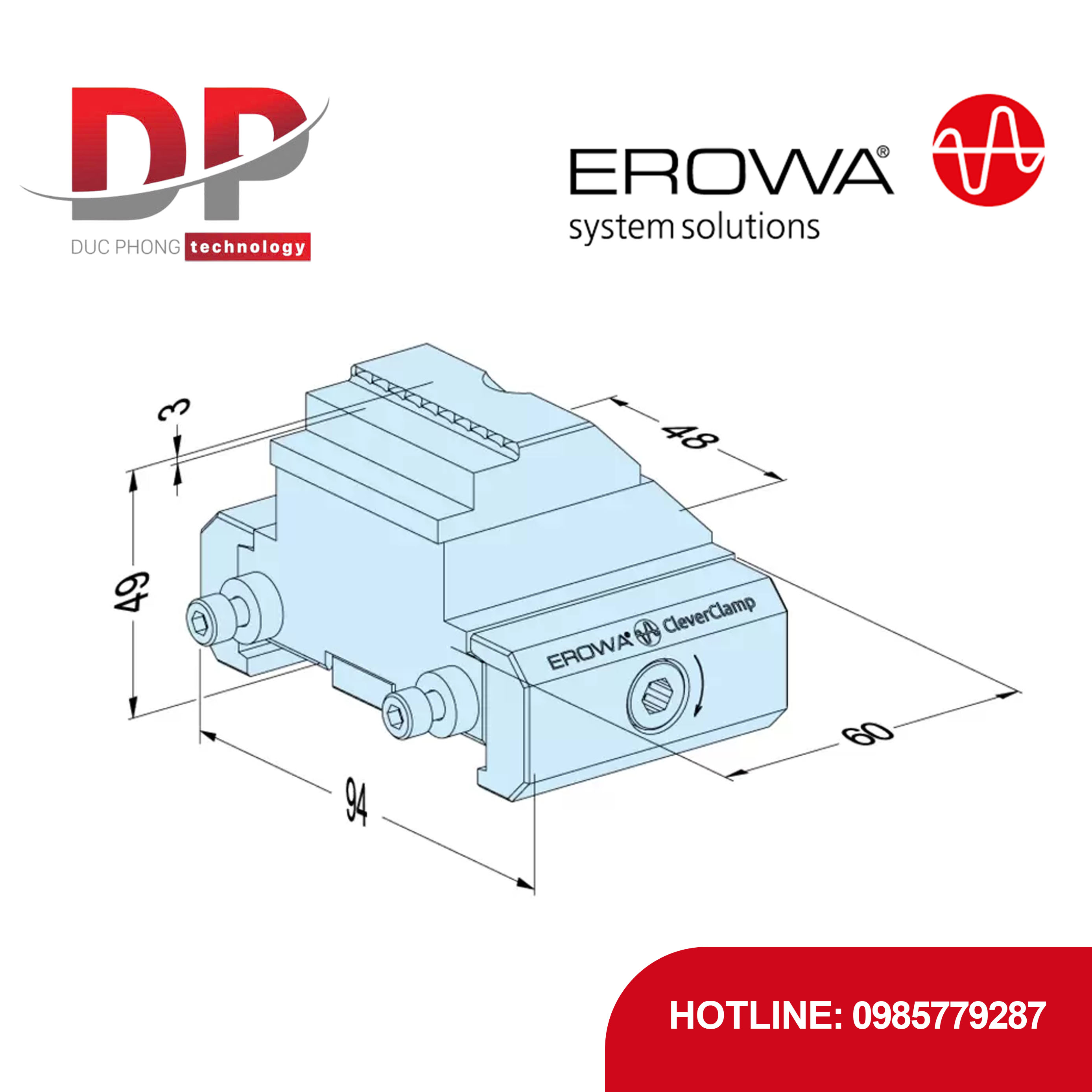

Thanh trượt tuyến tính EROWA ER-099276 5X Stamp, CleverClamp, thép tôi cứng, kẹp dập, lực kẹp 16kN

Thông tin sản phẩm:

• Thiết kế: Là chi tiết được làm từ thép, đã được tôi cứng (Steel, hardened).

• Cấu hình: Chiều rộng 48 mm, chiều cao 49 mm (height 49mm).

• Bề mặt: Mặt kẹp có đường viền dập (stamp contours).

• Ứng dụng: Tối ưu hóa khả năng tiếp cận trục chính máy (Optimised machine spindle accessibility) cho các ứng dụng 5 trục (5-axis applications).

• Đặc điểm: Lý tưởng để kẹp phôi thô (blanks) ở chiều cao kẹp tối thiểu là 3 mm (minimum clamping height of 3mm). Cung cấp khả năng giữ phôi an toàn (Secure grip) nhờ công nghệ dập (stamp technology) cho phép dập trực tiếp (direct stamping).

• Lắp đặt: Lắp trên thanh ray CleverClamp (CleverClamp rail).

• Quan trọng: Tương thích mô-đun (Modularly compatible) với tất cả các chi tiết hàm kẹp tuyến tính. Phù hợp cho gá kẹp đơn (single) và nhiều chi tiết (multiple fixtures).

• Lợi ích: Chiều cao 49mm giúp nâng phôi lên, kết hợp với kẹp dập phôi thô chỉ 3mm, tạo không gian lớn cho dụng cụ cắt, tối đa hóa khả năng tiếp cận trục chính trong gia công 5 trục. Đảm bảo độ cứng ổn định và hiệu suất cao.

• Đa ứng dụng: Phù hợp cho cả quy trình gia công EDM chìm (For EDM sinking) và gia công cắt gọt (For chip-removing processes).

Thông số kỹ thuật:

• Mã sản phẩm: ER-099276

• Tên hệ thống: Linear Slide 5X Stamp (Thanh trượt tuyến tính 5X Stamp).

• Vật liệu: Thép tôi cứng.

• Kích thước: Rộng 48 mm, Cao 49 mm.

• Lực kẹp: Lên đến 16kN tối đa (với mô-men xoắn 40Nm tối đa).

• Hành trình kẹp: Lên đến 5 mm.

• Chiều cao kẹp tối thiểu: 3 mm.

• Chức năng: Kẹp dập tối ưu cho gia công 5 trục.
