Thanh trượt tuyến tính EROWA ER-099275

Thông tin sản phẩm:

• Thiết kế: Là chi tiết được làm từ thép, đã được tôi cứng (Steel, hardened).

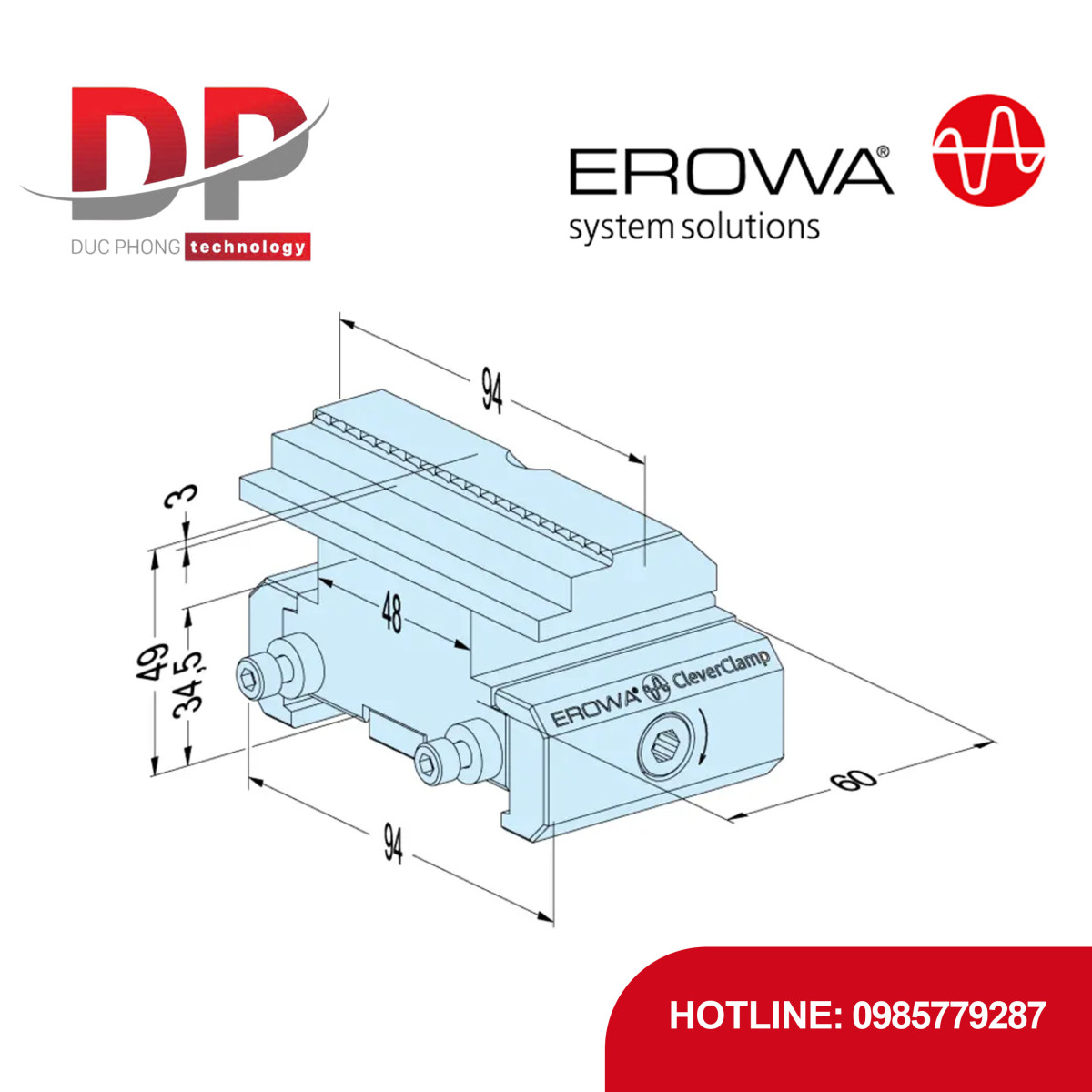

• Cấu hình: Bản rộng 94 mm (width 94mm), chiều cao 49 mm (height 49mm).

• Bề mặt: Mặt kẹp có đường viền dập (stamp contours).

• Ứng dụng: Tối ưu hóa khả năng tiếp cận trục chính máy (Optimised machine spindle accessibility) cho các ứng dụng 5 trục (5-axis applications).

• Đặc điểm: Lý tưởng để kẹp phôi thô (blanks) ở chiều cao kẹp tối thiểu là 3 mm (minimum clamping height of 3mm). Cung cấp khả năng giữ phôi an toàn (Secure grip) nhờ công nghệ dập (stamp technology) cho phép dập trực tiếp (direct stamping).

• Lắp đặt: Lắp trên thanh ray CleverClamp (CleverClamp rail).

• Quan trọng: Tương thích mô-đun (Modularly compatible) với tất cả các chi tiết hàm kẹp tuyến tính. Phù hợp cho gá kẹp đơn (single) và nhiều chi tiết (multiple fixtures).

• Lợi ích: Chiều cao 49mm và bản rộng 94mm giúp nâng phôi lên và tăng diện tích tiếp xúc, tối đa hóa khả năng tiếp cận trục chính trong gia công 5 trục và tăng độ cứng ổn định. Kẹp dập phôi thô chỉ 3mm giúp giải phóng phần lớn phôi cho việc gia công, đạt hiệu suất cao.

• Đa ứng dụng: Phù hợp cho cả quy trình gia công EDM chìm (For EDM sinking) và gia công cắt gọt (For chip-removing processes).

Thông số kỹ thuật:

• Mã sản phẩm: ER-099275

• Tên hệ thống: Linear Slide 5X Stamp Wide (Thanh trượt tuyến tính 5X Stamp Bản Rộng).

• Vật liệu: Thép tôi cứng.

• Kích thước: Rộng 94 mm, Cao 49 mm.

• Lực kẹp: Lên đến 16kN tối đa (với mô-men xoắn 40Nm tối đa).

• Hành trình kẹp: Lên đến 5 mm.

• Chiều cao kẹp tối thiểu: 3 mm.

• Chức năng: Kẹp dập tối ưu cho gia công 5 trục.
