Thanh trượt tuyến tính EROWA ER-099277

Thông tin sản phẩm:

• Thiết kế: Là chi tiết được làm từ thép, đã được tôi cứng (Steel, hardened).

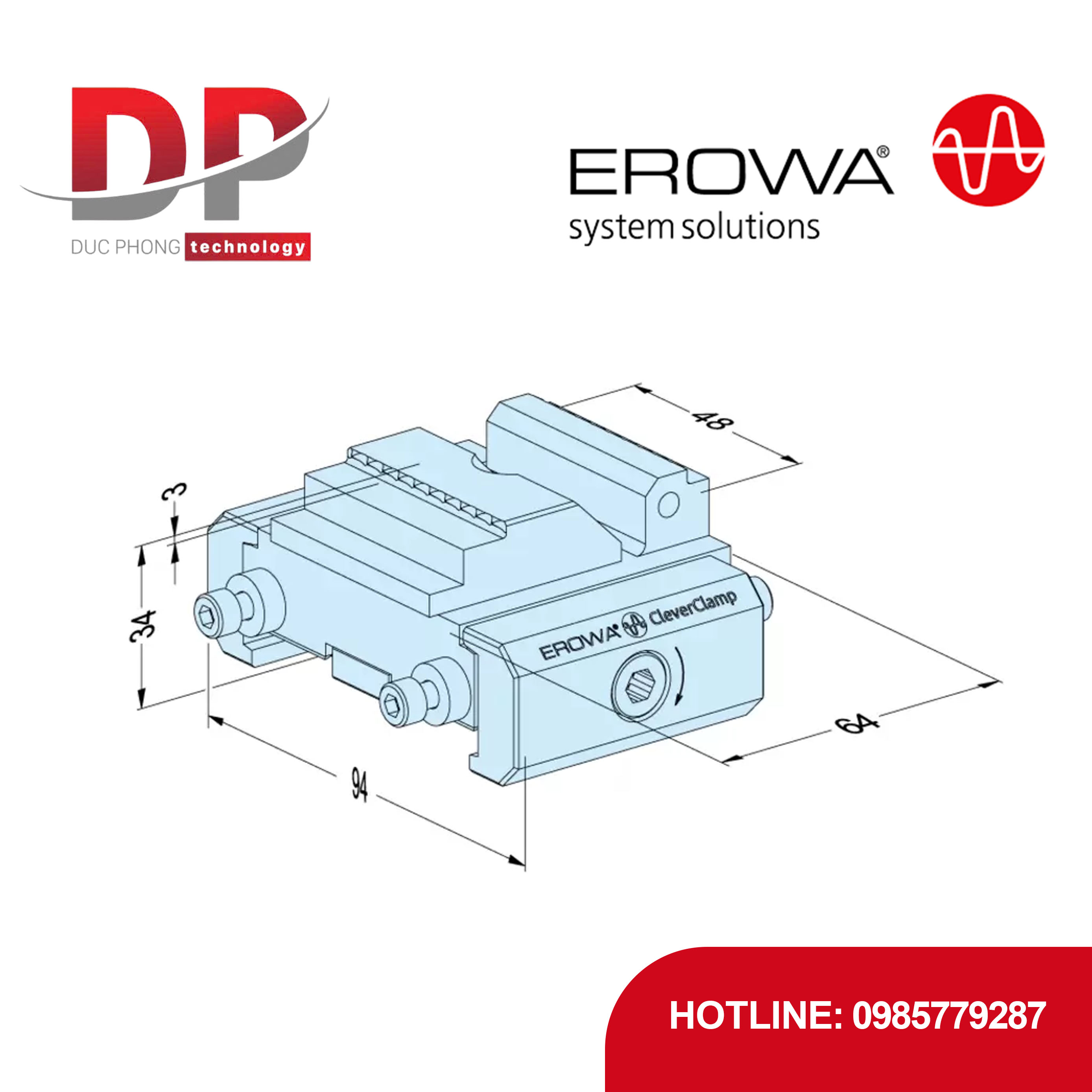

• Cấu hình: Bản rộng 94 mm (width 94mm), chiều cao 34 mm.

• Bề mặt: Các mặt kẹp và mặt chặn đều có đường viền dập (stamp contours).

• Ứng dụng: Lý tưởng để kẹp phôi thô (blanks) ở chiều cao kẹp tối thiểu là 3 mm (minimum clamping height of 3mm).

• Tính năng: Cung cấp khả năng giữ phôi an toàn (Secure grip) nhờ công nghệ dập (stamp technology) cho phép dập trực tiếp (direct stamping). Cũng có thể sử dụng cho gia công hai mặt (two-side machining).

• Lắp đặt: Lắp trên thanh ray CleverClamp (CleverClamp rail).

• Quan trọng: Tương thích mô-đun (Modularly compatible) với tất cả các chi tiết hàm kẹp tuyến tính. Phù hợp cho gá kẹp đơn (single) hoặc nhiều chi tiết (multiple fixtures).

• Lợi ích: Bản rộng được tăng cường (94mm) giúp phân bố lực kẹp tốt hơn trên các phôi lớn hoặc các chi tiết cần diện tích tiếp xúc lớn. Cho phép kẹp chặt phôi thô chỉ với một diện tích kẹp rất nhỏ, mang lại độ cứng ổn định và hiệu suất cao tối đa.

• Đa ứng dụng: Phù hợp cho cả quy trình gia công EDM chìm (For EDM sinking) và gia công cắt gọt (For chip-removing processes).

Thông số kỹ thuật:

• Mã sản phẩm: ER-099277

• Tên hệ thống: Linear Slide Multi Stamp Wide (Thanh trượt tuyến tính Multi-Stamp Bản Rộng).

• Vật liệu: Thép tôi cứng.

• Kích thước: Rộng 94 mm, Cao 34 mm.

• Lực kẹp: Lên đến 16kN tối đa (với mô-men xoắn 40Nm tối đa).

• Hành trình kẹp: Lên đến 5 mm.

• Chiều cao kẹp tối thiểu: 3 mm.

• Chức năng: Kẹp tuyến tính dập.
